碱铜工艺特点及性能对比
可兼容氰化物 ◎ 沉积速度快 ◎ 走位佳 ◎ 结合力与氰化铜相当
| 碱铜类型 | 氰化镀铜 | 传统无氰镀铜 | 环保钠盐镀铜 |
| 铜盐 | 氰化亚铜 | 二价铜 | 一价环保铜盐 |
| 络合剂 | 氰化钠 | 络合剂（HEDP） | 环保钠盐 |
| 安全性 | 剧毒性 | 含有磷元素 | 不含磷不含氰化钠 |
| 废水处理 | 废水处理容易 | 废水处理复杂 | 废水处理容易 |
| 结合力 | 与基体结合力良好 | 与基体结合力一般 | 与基体结合力良好 |
| 兼容性 | 与氰化物不兼容 | 与氰化物兼容 |
环保钠盐镀铜工艺条件
| 项目 |
操作条件 |
| 铜离子浓度 | 10-35克/升 |
| 络合剂 | 100～300克/升 |
| 温度 | 50～60℃ |
| 电流密度 | 0.5～3安培/平方分米 |
| 阳极 | 电解铜(球、角) |
| 搅拌 | 滚动或机械摇摆 |
| 过滤 | 连续过滤 |
环保钠盐镀铜工艺特点及其性能对比
可兼容氰化物 ◎ 沉积速度快 ◎ 走位佳 ◎ 结合力与氰化铜相当
| 项 目 | 常规氰化镀铜 | 环保钠盐镀铜 |
| 镀液铜离子含量 | 30～50克/升 | 10～35克/升 |
| 覆盖能力 | 好 | 好 |
| 电流效率 | 65%-70% | 75%-85% |
| 分散能力 | 65%-75% | 75%-85% |
| 沉积速度（1A/平方分米) | 0.2微米/分钟 | 0.3微米/分钟 |
| 孔隙率 | 5微米 ，无蓝点 | 5微米 ，无蓝点 |

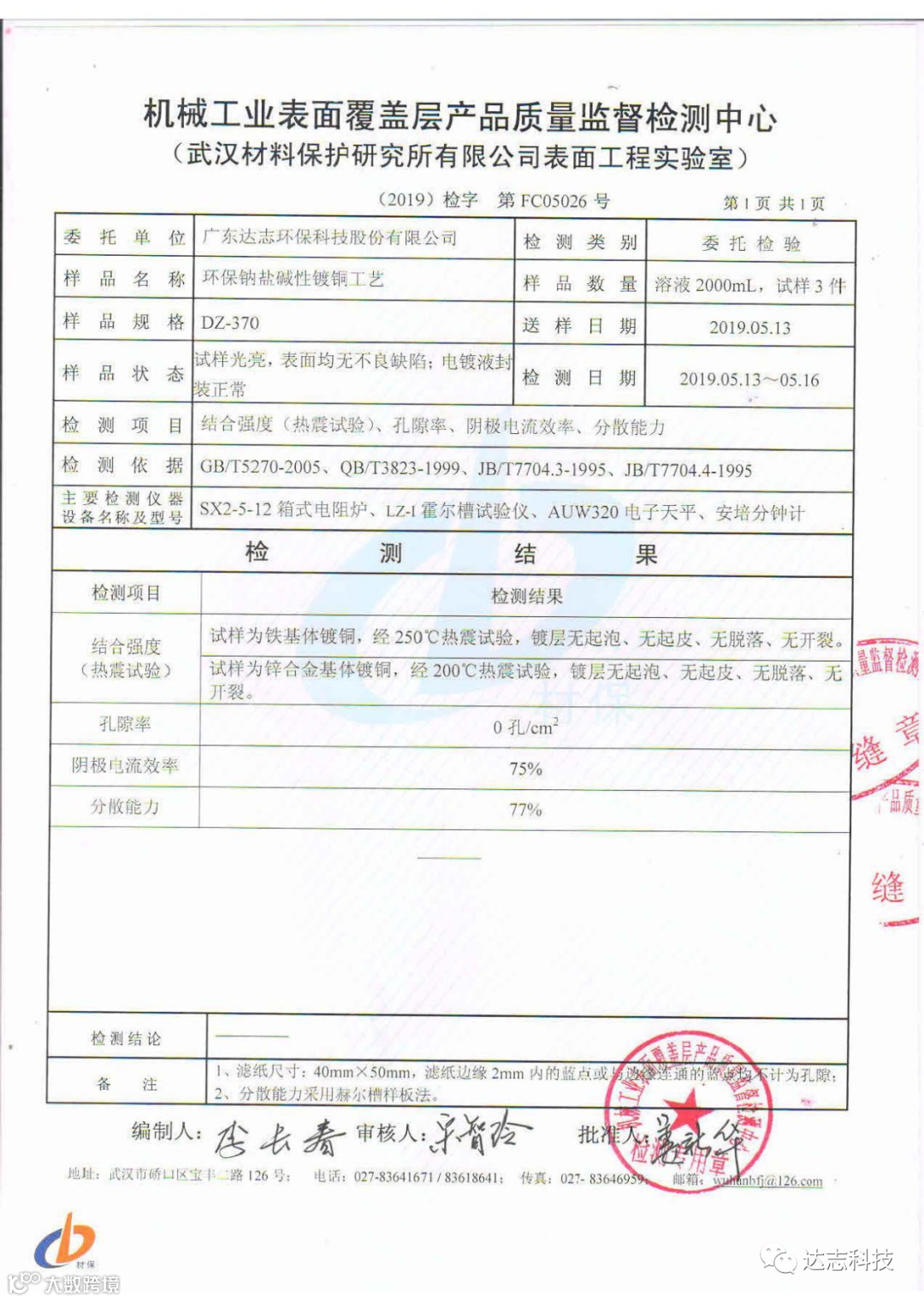

| 与基底金属的结合力 | 铁基250℃，锌合金 200℃通过热震实验 |
铁基250℃，锌合金 200℃通过热震实验 |

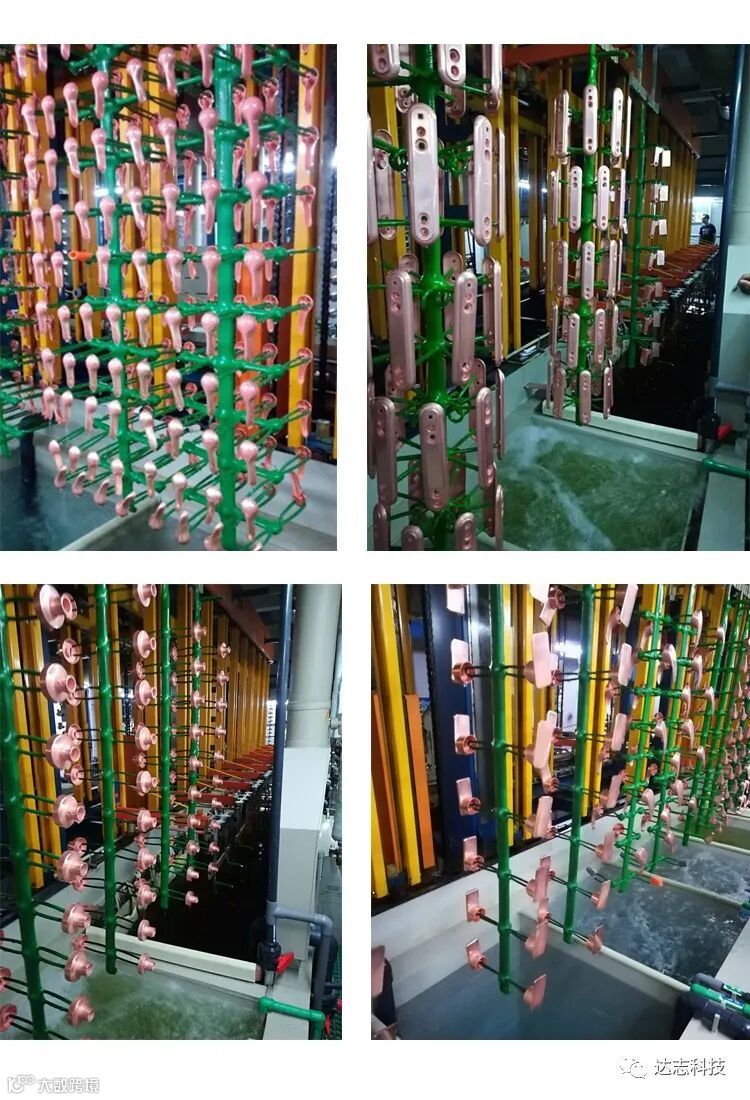

正常运行的自动生产线
环保钠盐镀银工艺条件
| 项目 |
操作条件 |
| 硝酸银 | 25～32克/升 |
| 络合剂 | 200～300克/升 |
| 氢氧化钾 | 10克/升 |
| DAG-2002A | 20毫升/升 |
| DAG-2002B | 10毫升/升 |
| 温度 | 20～30℃ |
| 电流密度 | 0.3～1安培/平方分米 |
| 阳极 | 银板 |
| 搅拌 | 阴极移动 |
环保钠盐镀银工艺对比
可兼容氰化物 ◎ 镀层白亮 ◎ 走位佳 ◎ 结合力与氰化银相当
| 有氰镀银 | 传统无氰镀银 | 环保钠盐镀银 |
| 氰化银 | 银盐 | 银盐 |
| 氰化钾 | 络合剂 | 环保钠盐 |
| 镀层白亮 | 镀层偏黄 | 镀层白亮 |
| 废水处理容易 | 废水处理复杂 | 废水处理容易 |
| 与氰化物不兼容 | 与氰化物兼容 |
环保钠盐镀银与氰化镀银性能对比
可兼容氰化物 ◎ 镀层白亮 ◎ 走位佳 ◎ 结合力与氰化银相当
| 项 目 | 氰化镀银 | 新型无氰镀银 |
| 银离子含量 | 25-35克/升 | 25—32克/升 |
| 分散能力 | 好 | 较好 |
| 深镀能力 | 好 | 好 |
| 镀层外观 | 银白色（色度L：98-99） | 银白色（色度L：97.5-99） |
| 镀层结晶 | 结晶细致、平滑、均匀 | 结晶细致、平滑、均匀 |
| 沉积速度 | 0.5微米/分钟（电流密度0.5A/dm2） | 0.5微米/分钟（电流密度0.5A/dm2） |
与基底金属的 结合力 |
在250℃下保持 1小时，自然冷却，4 倍放大镜检查，镀层无起泡或脱落现象。 | 在250℃下保持 1小时，自然冷却，4 倍放大镜检查，镀层无起泡或脱落现象。 |
| 耐高温变色测试 | 经过150摄氏度烘烤60分钟，银层没有变色。 | 经过150摄氏度烘烤60分钟，银层没有变色。 |
| 防腐性能测试 | 银镀层厚度大于10微米时，能通过72小时中性盐雾试验。 | 银镀层厚度大于10微米时，能通过72小时中性盐雾试验。 |
| 硫化钾试验 | 合格（硫化钾20g/L,时间180S） | 合格（硫化钾20g/L,时间180S） |
| 工艺稳定性 | 稳定 |
稳定 |
| 废水处理 | 二次破络合剂 | 一次破络合剂 |
地址：广州经济技术开发区永和经济区田园东路1号
电话：020-32221968
