《产品推荐》聚碳酸酯二醇PPCD--高强度耐水解易打磨- 大数跨境

首页

《产品推荐》聚碳酸酯二醇PPCD--高强度耐水解易打磨

达志科技

2021-03-17

导读：聚碳酸酯二醇（PPCD）是一种具有高力学性能、高耐水解性的脂肪族二醇，是由CO2和环氧丙烷共聚制备，分子内同时含有碳酸酯键和醚键，相同分子量不同牌号中碳酸酯键和醚键的比例不同。

点击蓝字关注我哦

产品描述

聚碳酸酯二醇（PPCD）是一种具有高力学性能、高耐水解性的脂肪族二醇，是由CO2和环氧丙烷共聚制备，分子内同时含有碳酸酯键和醚键，相同分子量不同牌号中碳酸酯键和醚键的比例不同。

产品理化指标

品名	外观	官能度	羟值	水份(%）	粘度 (mPa.s/40℃）	原品名
PPCD 231	半透明液体	2	37±2	＜ 0.05	4000 — 6000	3202
PPCD 232	半透明液体	2	37±2	＜ 0.05	35000 — 50000	3202H
PPCD 531	半透明液体	2	37±2	＜ 0.05	35000 — 50000	热熔胶专用
PPCD 236	半透明液体	2	37±2	＜ 0.05	2000 — 3000	3201
PPCD 237	半透明液体	2	37±2	＜ 0.05	7000 — 9000	3201H
PPCD 221	半透明液体	2	56±2	＜ 0.05	1000 — 2000	2202H
PPCD 222	半透明液体	2	56±2	＜ 0.05	4000 — 6000	2202P

特征及使用建议

PPCD分子中含有大量的碳酸酯键，分子内聚能高，因此PPC型聚氨酯强度高，力学性能优于聚醚及聚酯多元醇，与己二醇型聚碳酸酯多元醇力学性能相近。

PPCD为仲羟基，与异氰酸酯的反应速度低于常见的聚醚和聚酯多元醇，使用时需要注意反应条件。建议调整催化剂量至聚醚或者聚酯型催化剂用量的3-5倍，并适当提高反应温度、延长反应时间。PPC常温下粘度高，在小试反应时，建议搅拌速度在500转及以上，以保证搅拌均匀。

溶液法TPU性能对比

软段类型	PPCD232	PBA	PNA	PTMEG
拉伸强度/MPa	42	38	41	27
断裂伸长率/%	950	900	800	1079
100%模量/MPa	4.9	5	7	4
300%模量/MPa	10	10	12.5	5.5
撕裂强度/N/mm	40	69	53	40
邵氏硬度/Shore A	70	83	84	70
磨耗损失量/mg（2000r,750g）	2.0	2.1	2.1	3.0

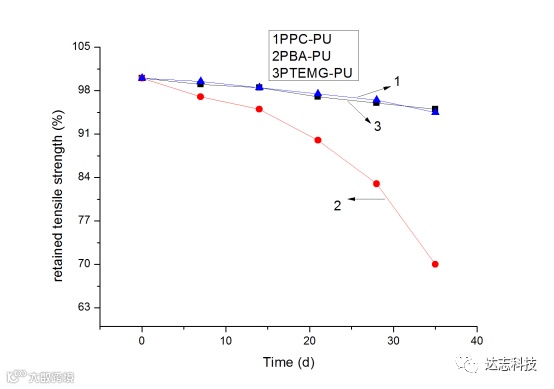

不同多元醇制备的TPU 80℃热水水解强度保持率

产品基本性能

1、分子量分布

PPCD为无定型态树脂，分子量分布较窄，分子量分布指数在1.5-2.0。

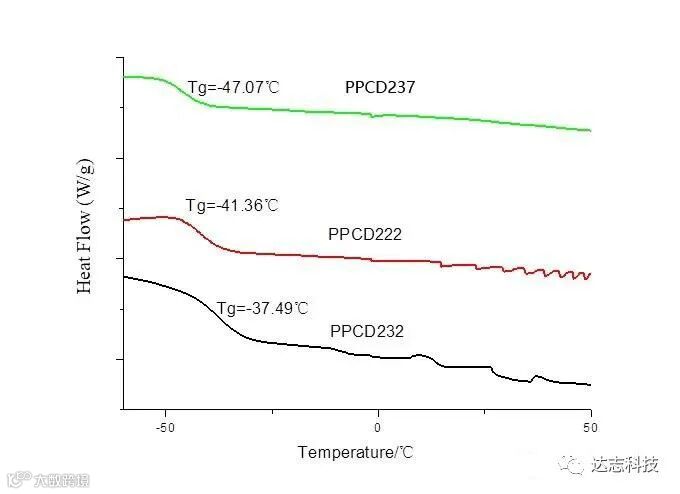

2、玻璃化转变温度

PPCD本身的玻璃化转变温度较低，不同牌号PPCD玻璃化转变温度不同，在-37--47℃之间。

PPCD在合成PU时，由于PPCD或PCD分子内存在强吸电子的碳酸酯键和供电子醚键，分子内及分子间易形成氢键，在合成PU时，软段和硬段之间容易形成氢键，造成软硬段相分离程度低，不仅仅软段不结晶，硬段的结晶性也受到较大的影响，造成制品呈现一定的塑性，产品虽然断裂伸长率较高，但是回弹较差，呈现慢回弹的特征。

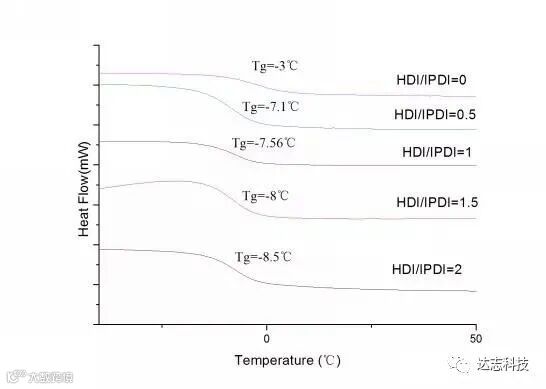

在使用PPCD或PCD合成PU时，如果需要弹性较好的产品，可通过提高硬段的结晶性来实现。硬段结晶性可通过两个方面改善，其一是选择对称性好，易结晶的异氰酸酯，如使用MDI、HMDI、HDI来代替非对称性的TDI、IPDI。如单纯的低硬段含量的IPDI型PUD，其玻璃化温度为-3℃，适当加入HDI后，其玻璃化转变温度迅速下降至-7.1℃。
