案例 | 广州中新知识城新风施工案例

一、项目介绍

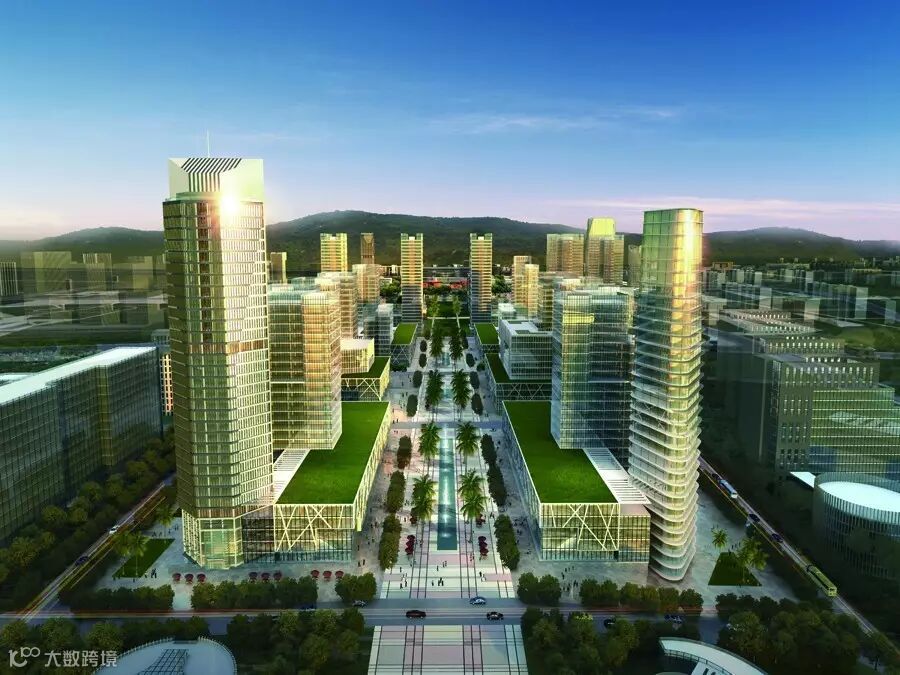

  中新知识城位于广东省广州市萝岗区九龙镇，作为中国与新加坡国际合作的标志性建筑，规划面积为123平方公里，2012年初具雏形，正在打造一座50万人生活、学习、办公的知识经济新高地。客户为了改善办公环境，降低CO₂和PM_2.5浓度，提高室内空气质量，营造一个安静、健康、舒适的办公环境，选择了安装新风系统。按国标规范，设计采用新风热泵系列吊顶式ZJXRA-500/2新风机一台。

  施工单位：广州市兆晶电子科技有限公司

二、设计依据

  《采暖通风与空气调节设计规范》（GB 50019- 2003）

  《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）

  《室内空气质量标准》（GB 18883-2002）

  根据《采暖通风与空气调节设计规范》《民用建筑供暖通风与空气调节设计规范》《室内空气质量标准》设计要求，为室内办公人员提供足够的新风，保证健康、纯净的空气进入室内。

三、设计与施工说明

  1、施工流程

  施工准备→材料、设备及部件检查→现场测量放样→风管制作及安装→风口安装→设备安装→各类接口镶接→运行调试→检查验收

  2、安装流程

 （1）技术准备：熟悉、学习设计图纸和其他技术资料，确定施工方案，并按批准的施工方案进行详细的技术、质量的书面交底。

 （2）材料、设备送审和采购：严格执行送审制度，设备和重要材料都要进行甲方送审，得到书面批准方可采购。及时和提前充分准备设备、材料资料，以免延误工期。

 （3）主要施工方法及主要技术措施：具体施工参阅《通风与空调安装手册》。

  3、系统调试

  按出厂技术文件和规范进行调试工作，设备运转正常、稳定，无异常振动和声响，控制面板调试到正常检测状态。

四、产品介绍

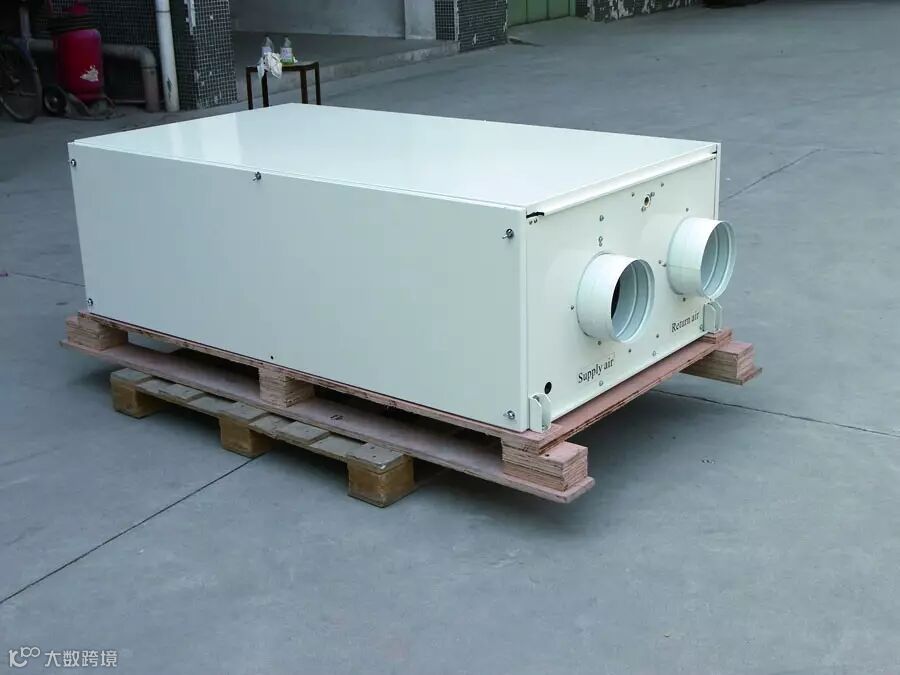

  新风热泵主要由动力系统、热交换系统、空调热泵系统、控制系统、过滤系统、降噪系统及箱体组成。兆晶新风热泵在传统新风交换机的基础上增加了空调热泵系统，能有效控制新风温湿度，通过二次能量100%回收，在输送新风的同时，减轻空调负荷，节省运行费用，更加高效节能，过渡季节可以代替空调，也是空调最佳伴侣。新风热泵克服了传统新风换气机高耗能、温度波动大等缺点。

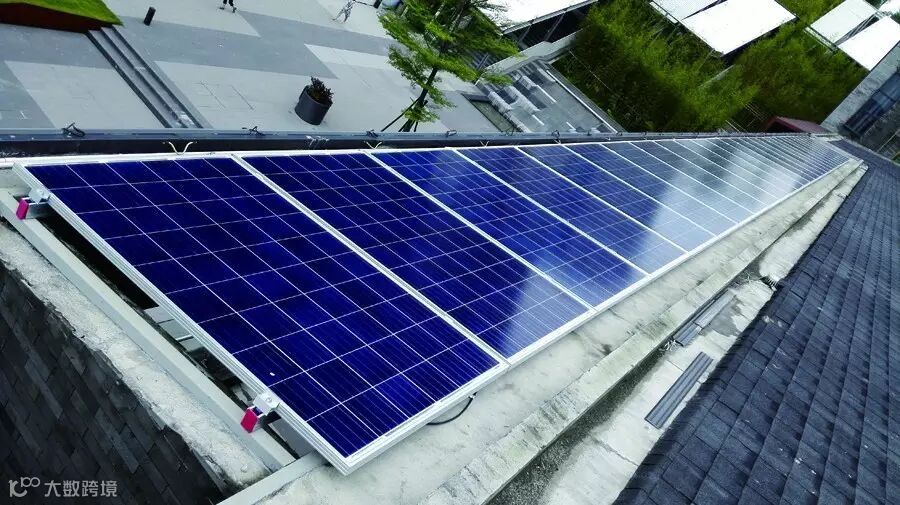

  太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组成，为新风系统直接供电。

  1、太阳能电池组件

  太阳能电池组件是太阳能供电系统中的核心部分，也是太阳能供电系统中价值最高的部分。其作用是将太阳的辐射能量转换为电能，或送往蓄电池中存储起来，或推动负载工作。

  2、太阳能控制器

  太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护作用。

  3、蓄电池

  一般为胶体储能蓄电池，小微型系统中也可用铅酸蓄电池。其作用是在有光照时将太阳能电池组件所提供的电能储存起来，到需要的时候再释放出来。

  太阳能系统具有环保节能、无需挖沟或架设电力架、不需要大量线材管材、不需要输变电设备、施工周期短、不消耗市电、不产生电费、不受地理位置限制、维护费用低、低压无触电危险及移动灵活等诸多优点。

五、主机安装

  主机安装在办公室靠近窗户的位置，通过管道将新鲜空气输送到各个区域（采用从墙体打孔及悬梁的方式），为了使新风机的运行声音更低，采用帆布软接，安装在送风端、回风端，可降低机器振动及防止噪声，并可对因温度变化引起的热胀冷缩起到补偿作用。

六、施工步骤

  1、管路打孔

  所有管路经过的墙孔，一律采用机械打孔机开孔，穿墙打孔的位置不能以破坏房间的整体结构为代价。孔的大小根据管道的尺寸来确定。

  2、主机吊装

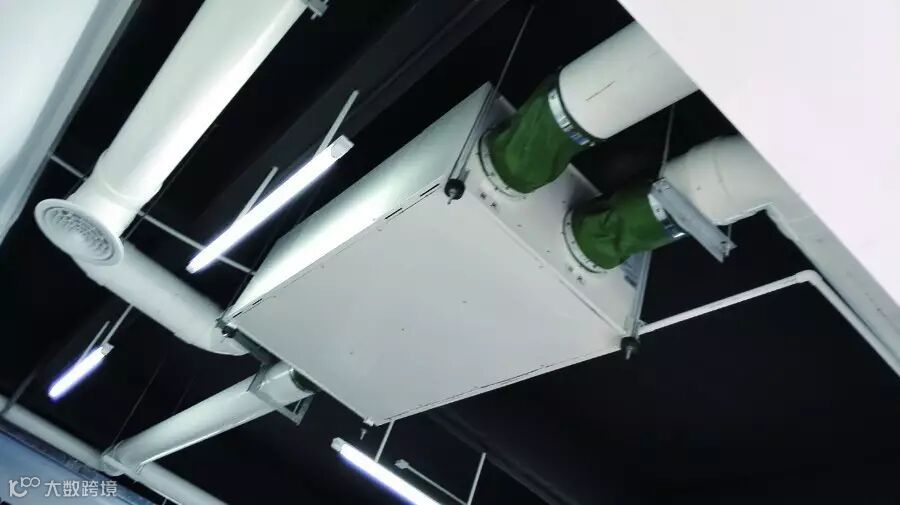

  用吊筋以及膨胀螺栓将主机吊装至指定位置，要求正、平、稳，需视现场需求进行减震措施。安装时，主机吊杆螺母必须有防松措施，保证安装牢固，以免运转噪音大。在主机接线盒下方，必须留有检修口，主机安装位置必须便于安装与维修。

  3、管路安装

  管路的安装应做到横平、竖直，尽量保证水平，不允许有太大的误差，管材内径清洁无杂物。安装管路应采用支吊架进行固定，支架与管道应固定稳固，无松动。

  4、风管与主机连接

  风管与主机连接采用防火帆布，用法兰相连。防火帆布不能扭曲，不能当成找平正的连接管或异径管。防火帆布松紧程度应适当，作为回风管的软接应适当绷紧，以防被吸变形而减小截面积。

  5、进风和排风口安装

  进风口要尽量安装在窗台下方且易于安装的位置，尽量避免死角，使新风与室内污浊空气形成循环系统，保持室内空气的持续循环流通。

  6、施工效果图

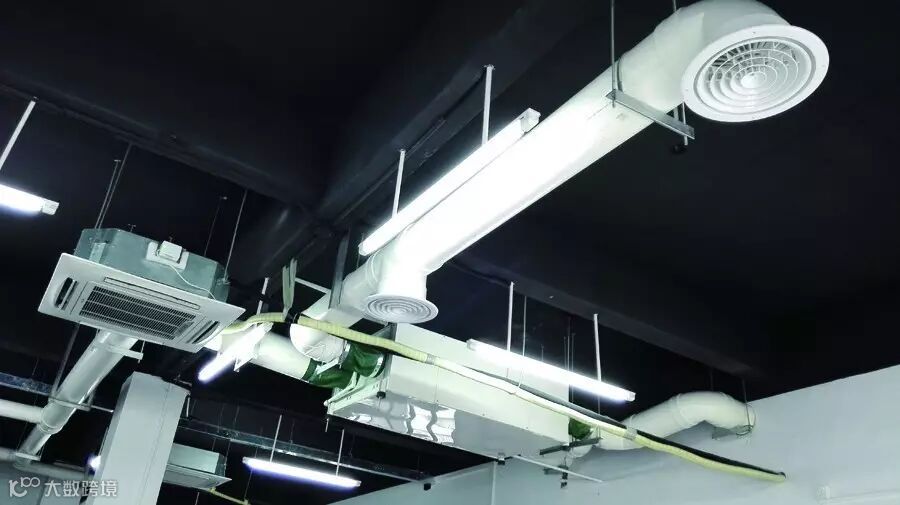

 安装完毕

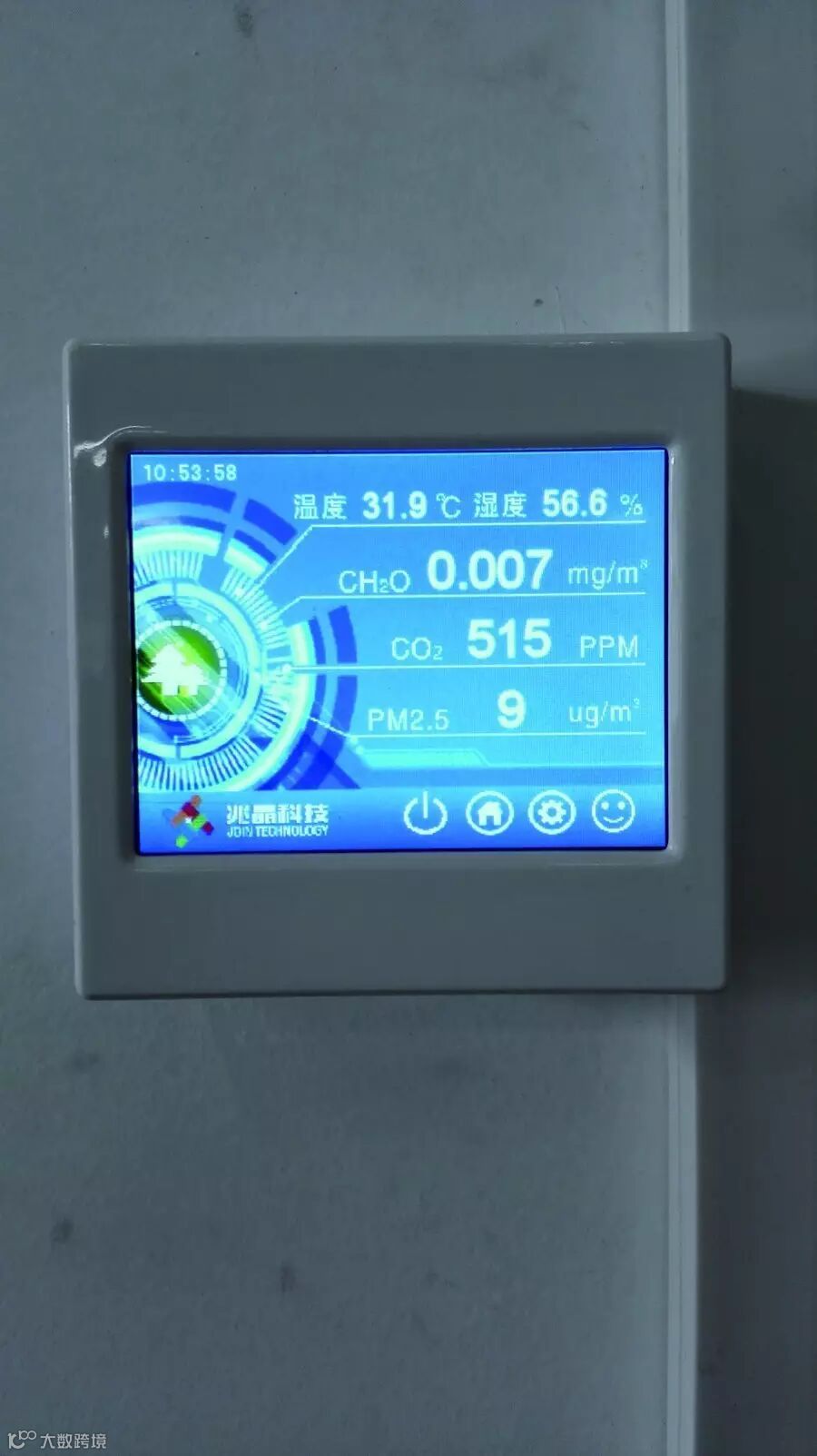

 测试效果

七、施工总结

  本次安装设备选用了最新开发的智能控制逻辑和APP远程监控系统，可以自动地对室内外温度、湿度进行判断，采取不同的对应运转模式。智能调控新风的输入方式和预冷的能力输出，在很大范围内代替了空调的作用，节能效果不言而喻。APP人性化的设计，让新风设备管理人员能随心所欲地调控和监视设备运转情况，正真达到了“一机在手，万事无忧”的效果。

  安装完成后，效果非常显著。该项目首次采用全太阳能驱动的方案，做到了零功耗使用的国内先例，在光伏太阳能系统的驱动下，设备稳定运转，室内PM_2.5的数值长期停留在个位数，CO₂浓度在办公满员的情况下长期保持在500PPM～600PPM的范围。因新装修而产生的异味及甲醛含量大幅度下降，为办公人员打造一个健康、舒适的高品质办公环境，让员工远离办公室综合症的侵扰。
