一、项目信息
1. 施工单位：曼瑞德舒适集成乐清金茂店。
2. 项目名称：中驰湖滨花园。
3. 项目面积：顶层、跃层商品房，面积约为340㎡。
4. 施工内容：
1) “一源两末端”冷暖系统。
2) 燃气壁挂炉热源和散热器采暖系统。
3) 中央新风系统。
4) 中央吸尘系统。
5) 被动式冷热水循环系统。
6) 智能家居。

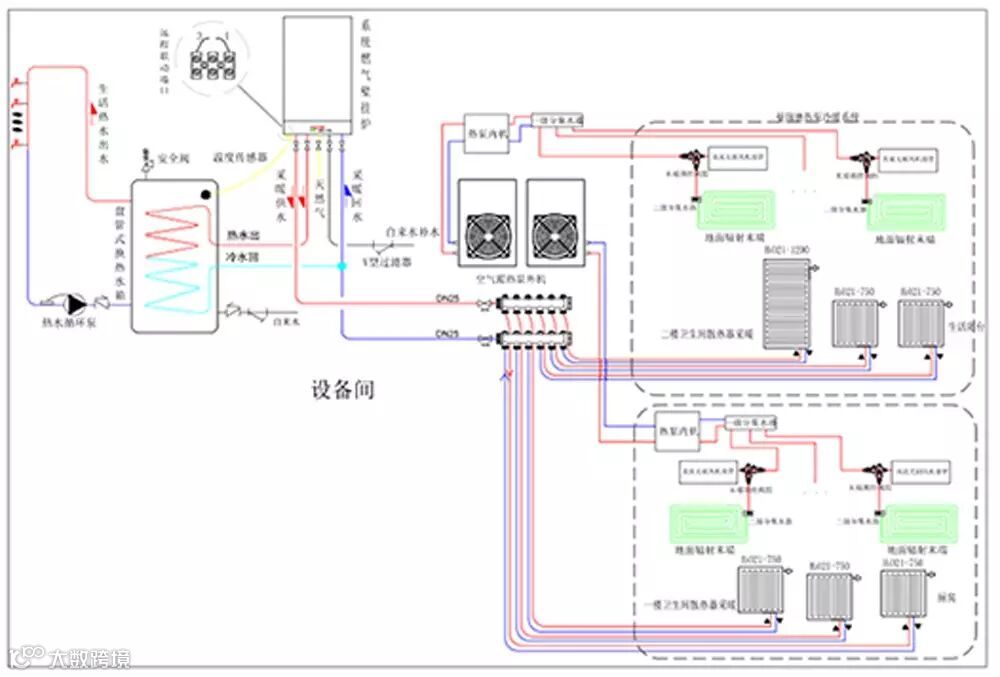

二、“舒适家”系统图
项目设计依据、标准：
《采暖通风与空调设计规范》（GB50019-2003)
《公共建筑节能设计标准》（GB5819-2005）
《通风与空调工程施工质量验收规范》（GB50243-2002）
《建筑给排水规范》（GB50015-2003)
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
《地面辐射供暖技术规程》（JGJ142-2012)
《燃气采暖热水炉》（GB25034-2010）
甲方提供的建筑平面图及甲方要求。
三、“一源两末端”冷暖系统设计施工

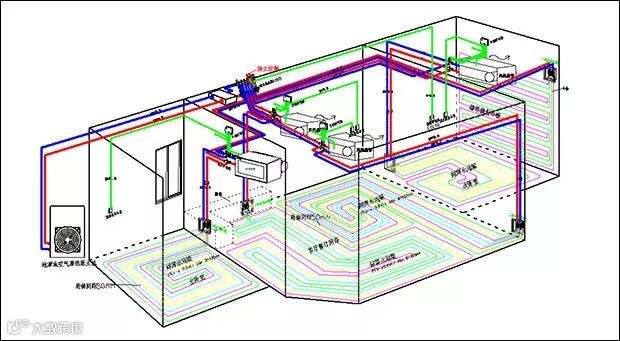

（1）“一源两末端”系统概念图
“一源”即为一个冷热源，利用热泵主机夏季供冷水、冬季供热水；“两末端”指辐射盘管和风机盘管并存的末端系统。两者构成一个以辐射供暖供冷为主，风机盘管为辅的兼顾除湿功能的冷暖系统；辐射冷暖的舒适性显著，并具有对流冷暖的响应时间快，利于即开即用、消除湿热的特征。考虑一、二层使用时间不同，每层各用1台10kW主机。采用高效节能的变频压缩机，单向交流220V供电，对于普通家庭来说，不必另外电力增容。
热泵主机由内机、外机两部分组成。外机由变频压缩机、热交换器、风机、控制器组成，内机由氟水交换器、水泵、控制器组成。外机体形小、重量轻，便于外墙面挂装，而且易损部件少，利于维护；内机可隐藏吊装或挂装，根据末端水系统设计选择相应的低能耗静音屏蔽水泵。内、外机不占用任何居室空间，无室外水管，无需考虑防冻措施。
空气源热泵工况：夏季进出水温度为7℃～12℃，冬季进出水温度40℃～45℃，5℃温差。系统设计时应重点考虑风机盘管与辐射两个末端系统的水力平衡、冷热量计算。由于辐射末端的盘管数量多、间距近，与面层空气间距小、运行时间长，而且长期处于相对低的水温运行容易滋生军团菌。因此，末端系统管路选用五层阻氧交联聚乙烯管，规格为PE-XaΦ10*1.2mm。采用50mm和100mm两种排管间距，达到室内温度场均匀。

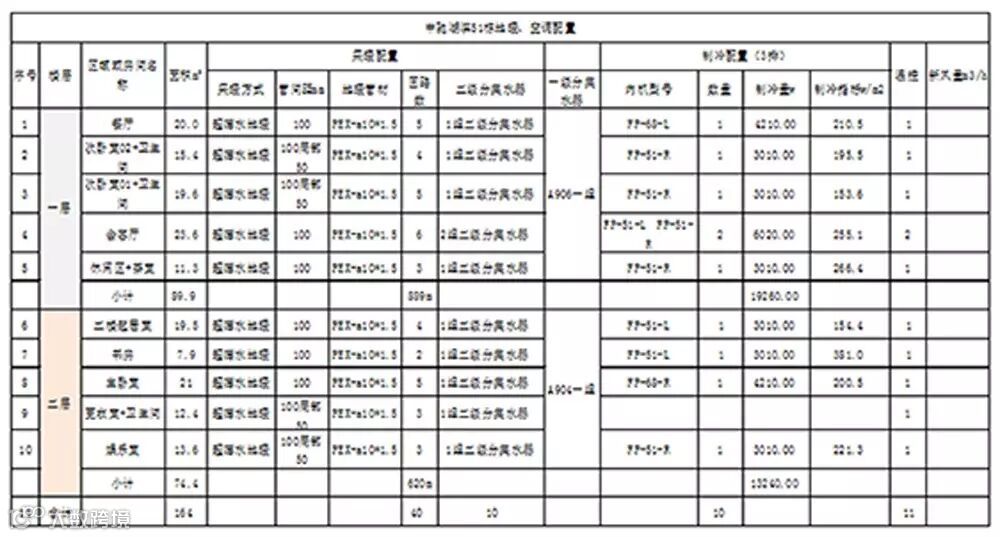

（2）“一源两末端”系统计算书
1）根据使用功能划分区域，算出各区域面积。
2）先确定空调冷负荷，配置风机盘管；根据面积及采暖负荷确定水地暖间距和路数，做出配置表。
3）确定一级分集水器和二级分集水器的安装位置，一级分水器定位原则：管路要短，离主机近；二级分水器定位原则：隐蔽安装，不影响家居装修风格。

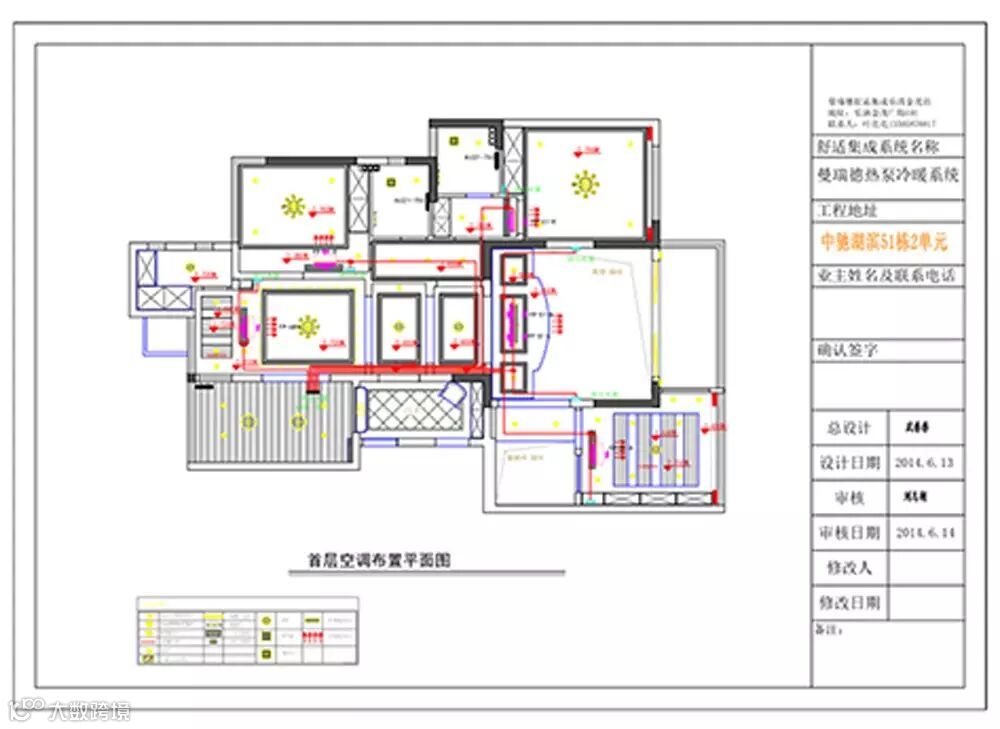

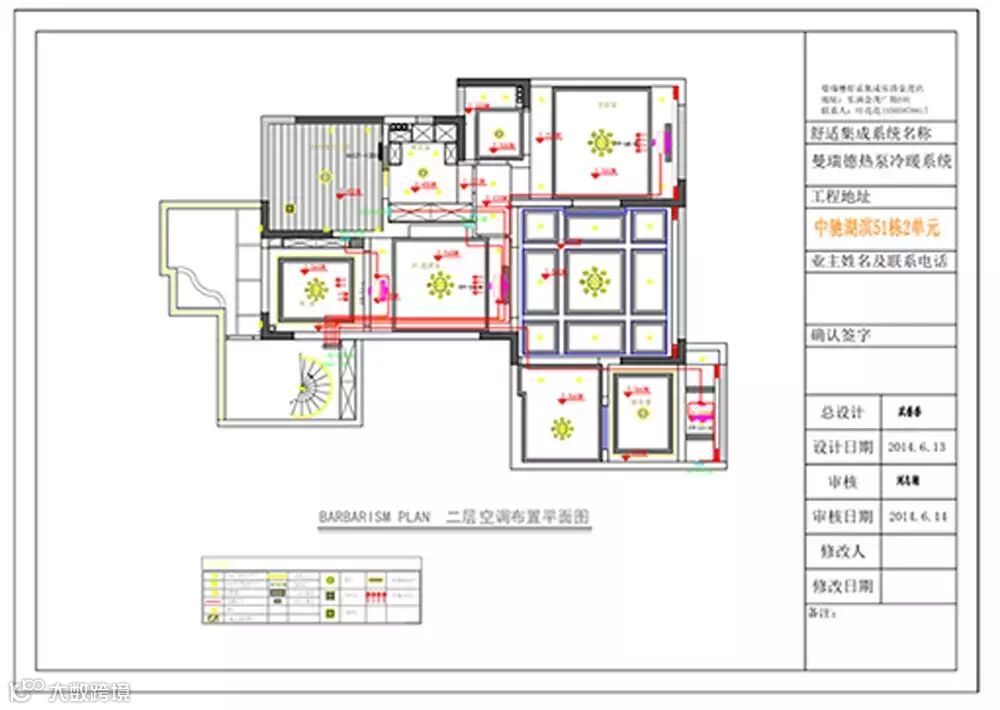

（3）中央空调设计图：
（4）中央空调施工图：

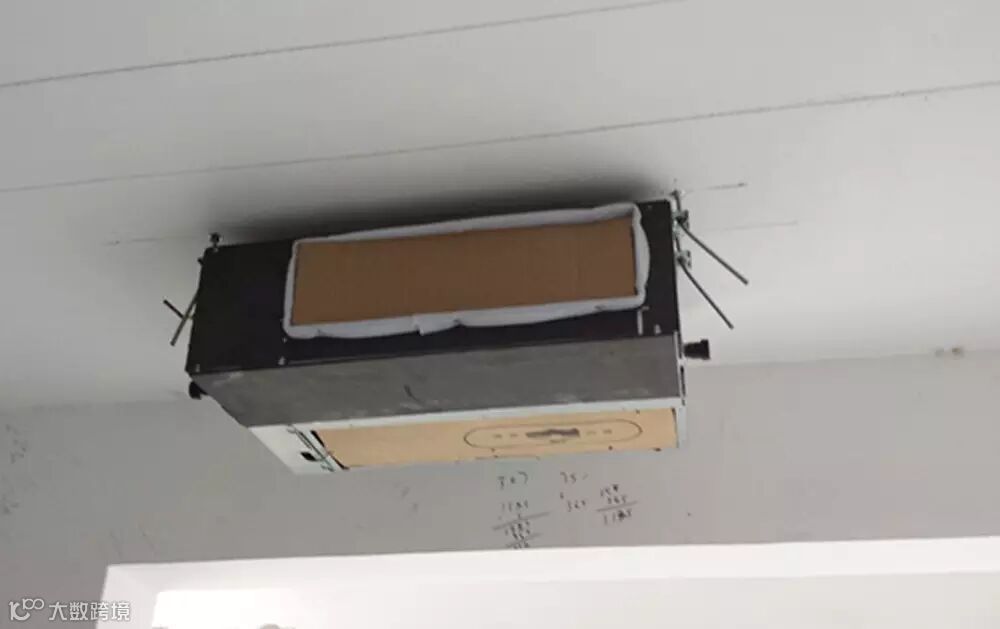

空调施工要在木工开始吊顶前进行，风机盘管安装前，先根据装修吊顶图进行弹线定位，切记盲目吊机。
考虑到设备的管理维护，将所有冷热源设备都集中到设备间，图为二层空调的分水器及管道保温。主机放置屋顶天台上，离分集水器距离近。

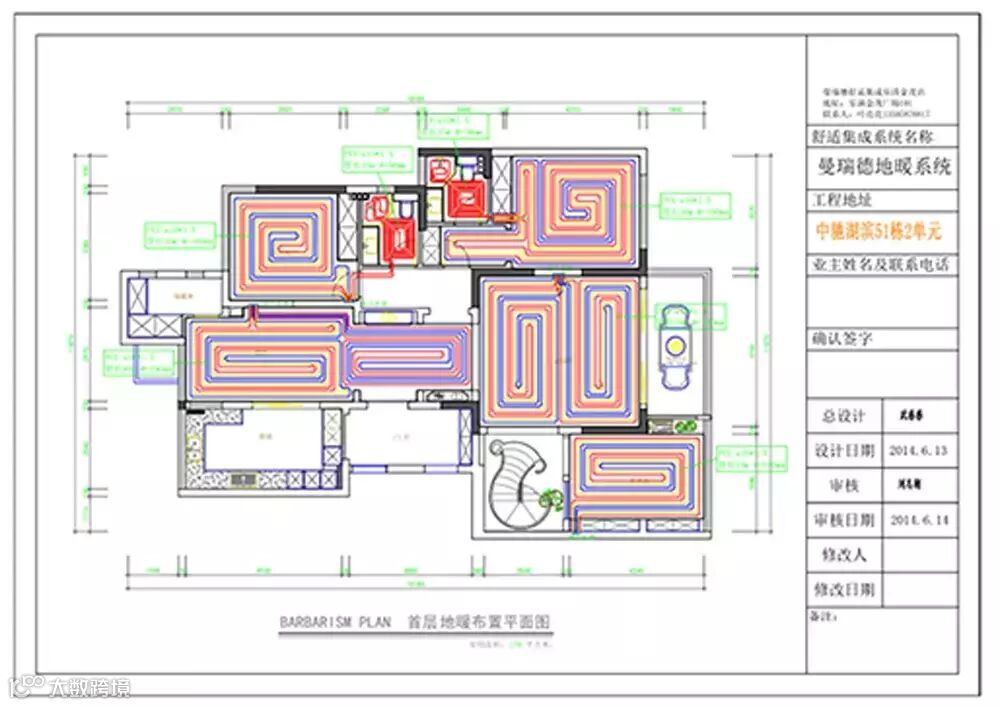

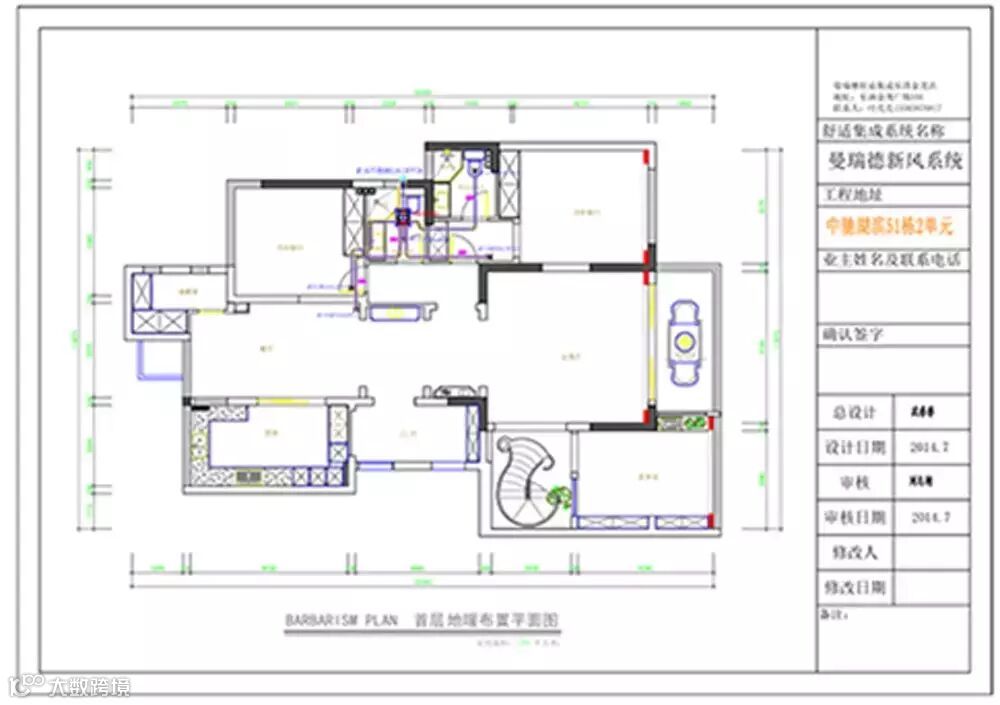

（5）高效水地暖设计：
（6）高效水地暖施工：

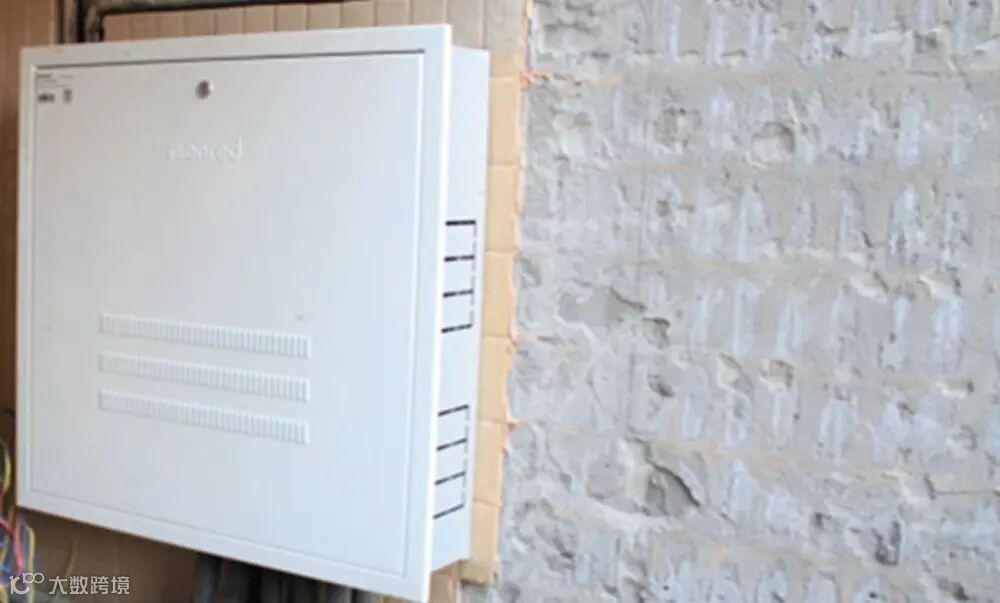

施工完成的二级分集水器，红色为供水，蓝色为回水。地暖管穿墙处设置套管，地暖管采用PE-XaΦ10*1.2mm。

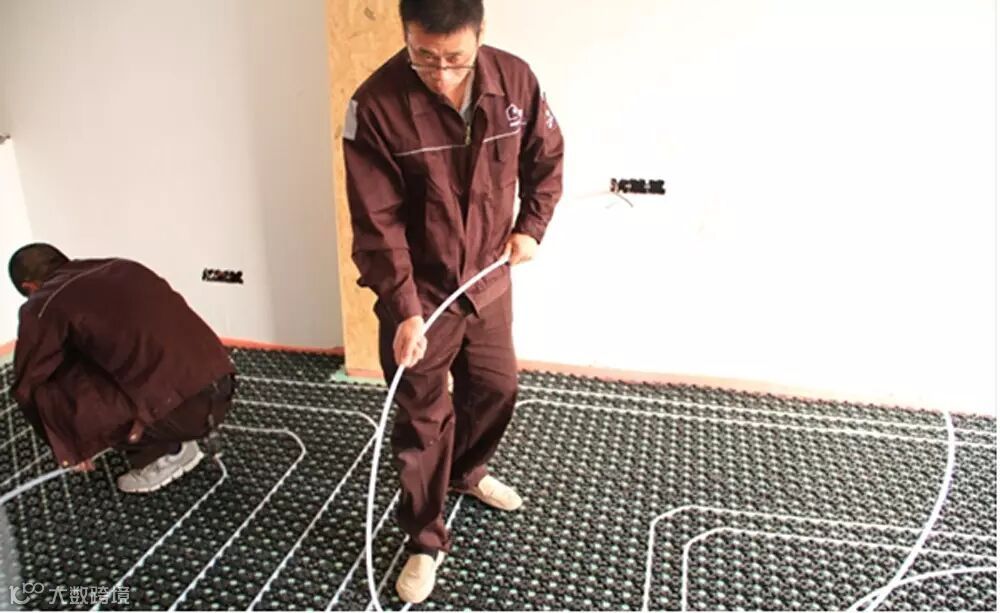

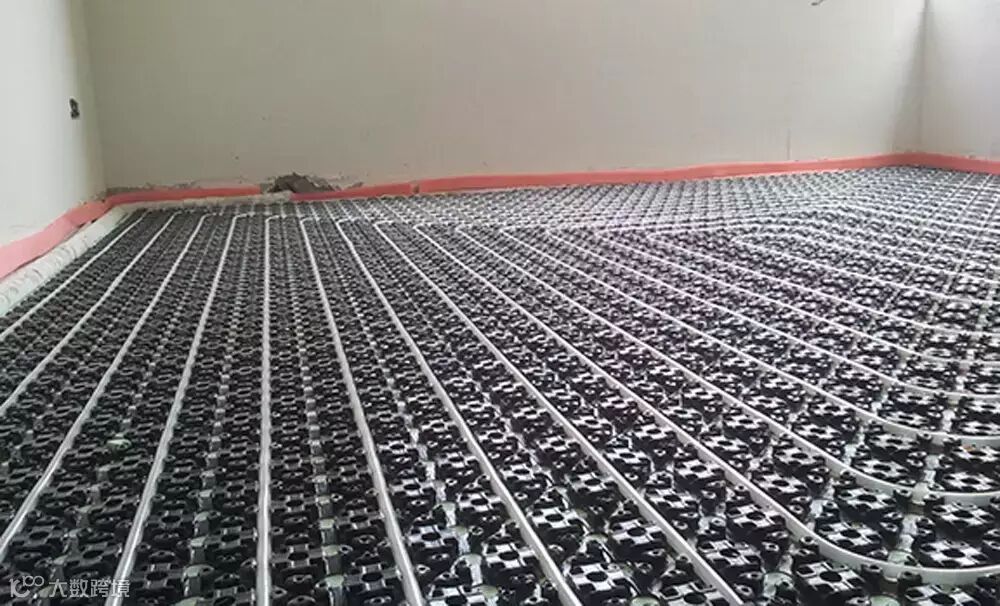

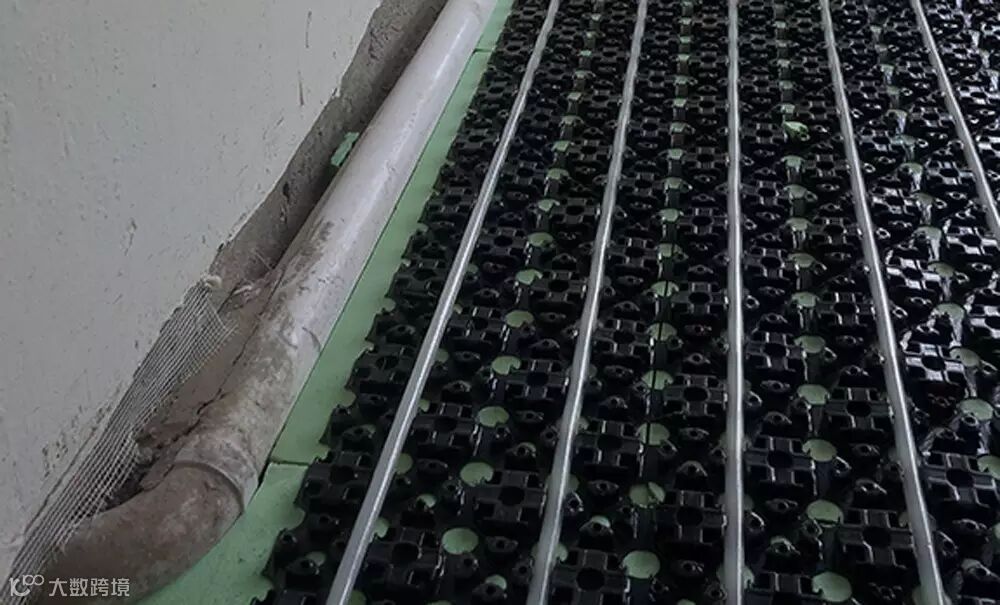

安装工人正在进行地暖管铺设作业，采用蘑菇板，施工安装非常方便。

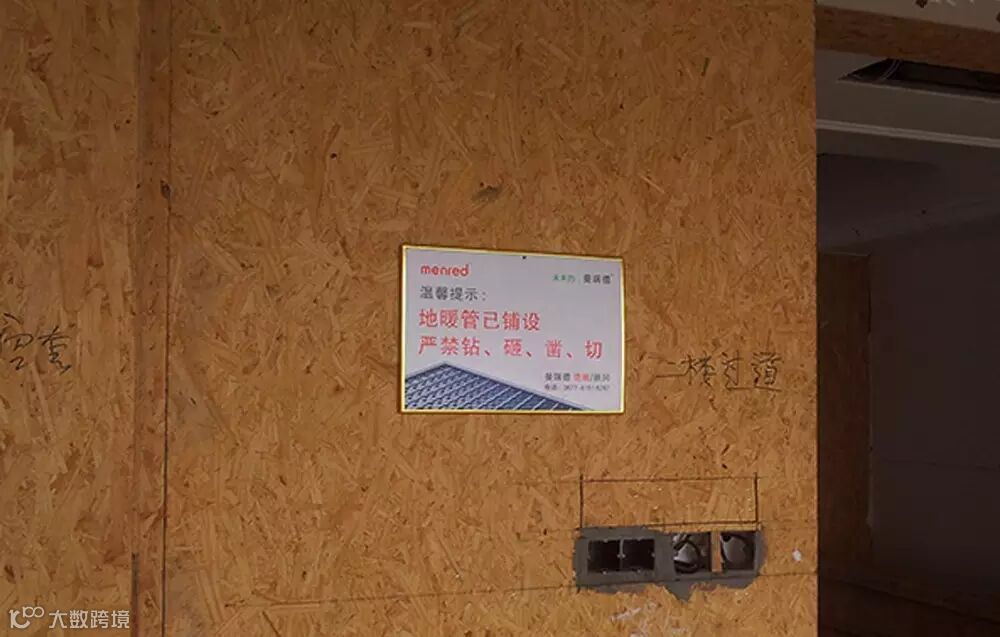

地暖施工完成后，在醒目的位置，贴告示牌，提醒其他工种注意保护地暖管。

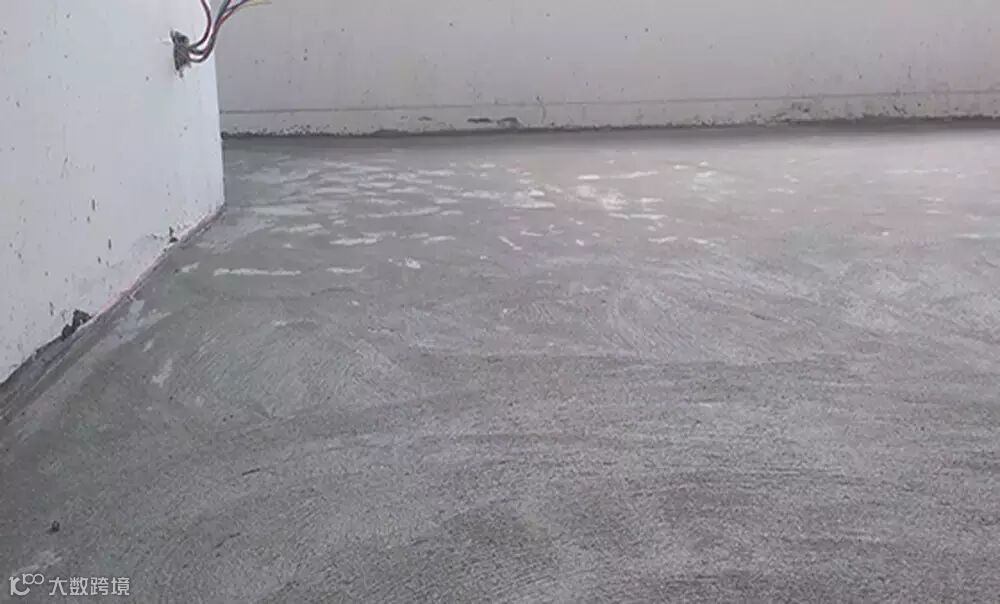

地暖管施工完成和地面回填完成，回填厚度2cm。
四、燃气壁挂炉和散热器采暖系统：
壁挂炉热源和散热器末端是最佳“黄金搭档”，两者都具备“大温差小流量”的特性，产品工况完全符合。此种采暖宜选用普通型壁挂炉。散热器系统技术成熟度高，安装快捷、成本低，是南方既有建筑采暖改造最佳的选择。

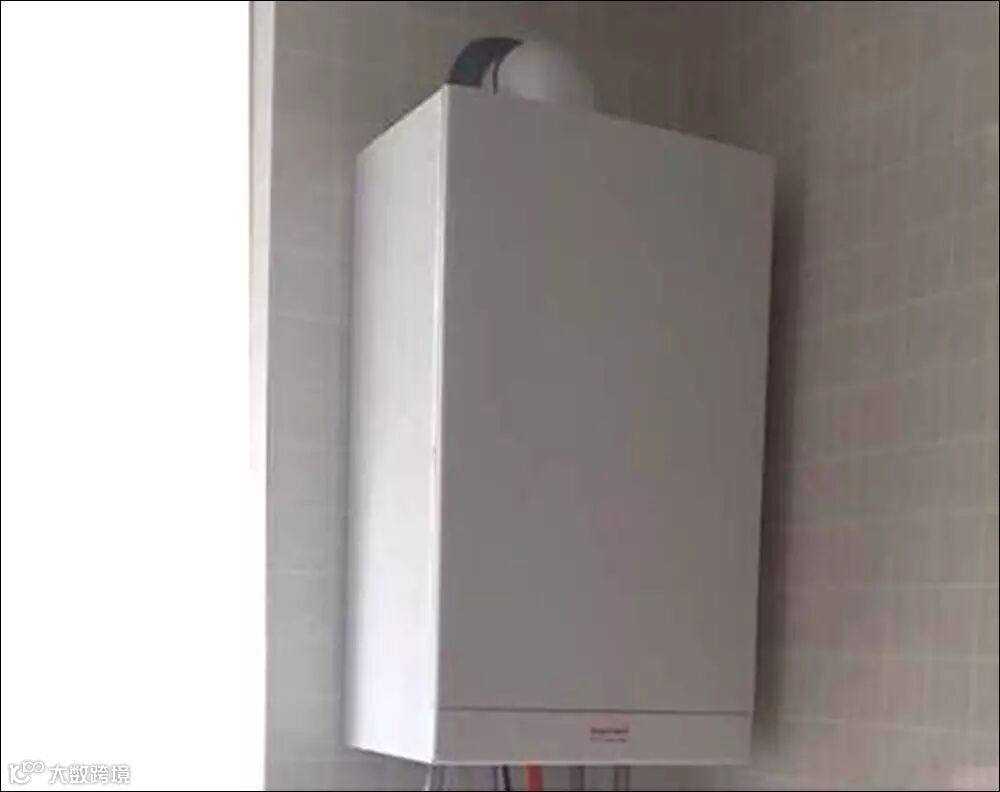

（1）menred燃气壁挂炉：欧洲原装进口，水路部件采用插栓和卡式连接、一体式点火和检测电极、双阀关闭式燃气阀、德国EBM风机、超大生活热水流量、生活热水预加热功能、人性化信息超丰富显示面板、可加装远程控制面板、户外补偿功能、接口防错插接式设计、电路防水设计等等。
（2）可丽玛散热器：
暖气片+DK=散热器
About DUAL-KHERR
硅氧化物和铝氧化物高温烧结而成，是西班牙CLIMASTAR的杰作。

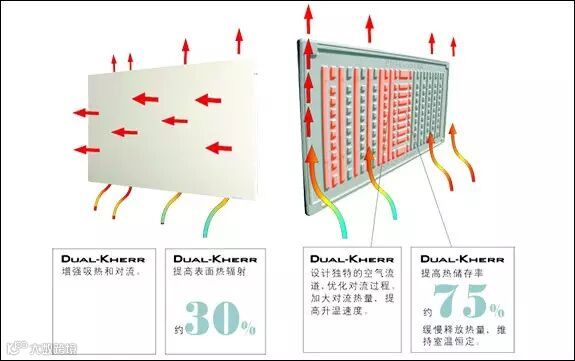

蓄热和导热技术的完美结合，大大改善了热传导、辐射、对流能力。其独特的结构能加强空气对流和热辐射。

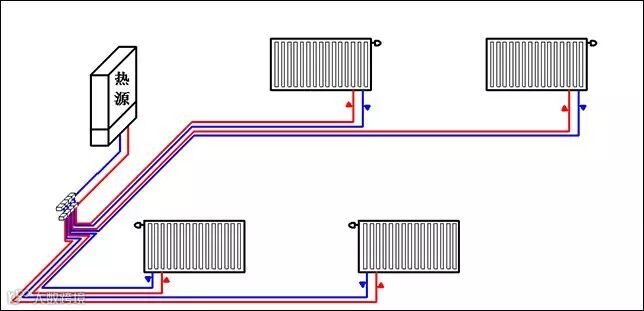

（3）章鱼式布管方式
这种系统是通过集、分水器直接和每个散热器相连，其突出特点是：
A）散热器和集、分水器之间没有其它分支回路和接口。
B）使用小管径的PE-Xa管道，并放入套管中，浇筑在地板中。
C）使用专用接口连接散热器和集、分水器之间的管道，连接更为可靠、施工更容易。
这种系统有很多优点：
A）由于PE-Xa管道的柔软和中间没有接头，使它可以很容易在套管间穿移，或在发生故障的情况下拔出管道。
B）大部分的管道不可见，只有在管道的出口处才可见。

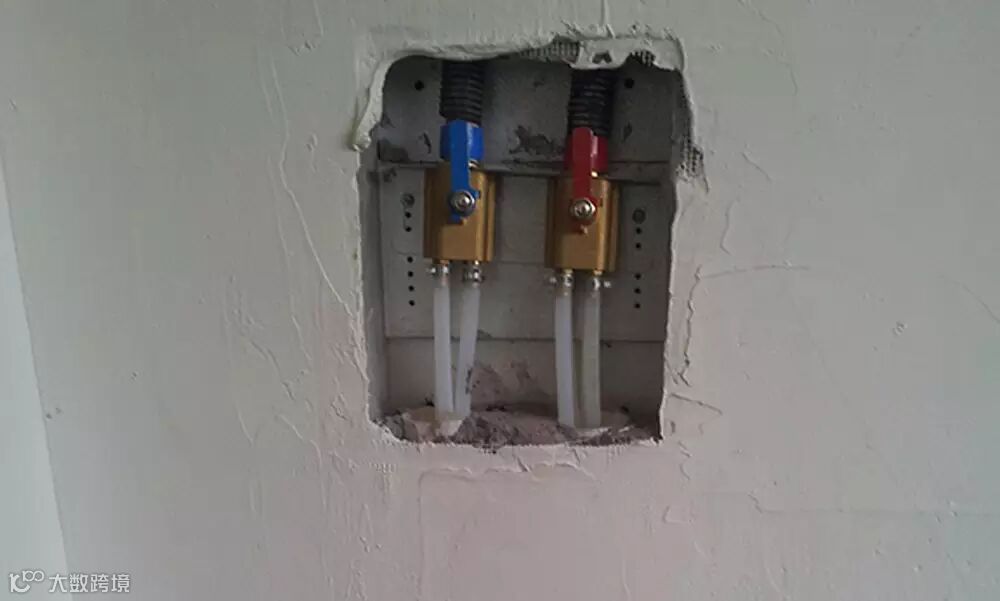

散热器采暖分集水器
五、中央新风系统：
新风设计方案经过多次修改，方案一：卫生间单流向负压型新风机，卧室汉堡阁一体式新风，但是一体式新风不符合中国家庭生活习惯，国外生活习惯窗帘长度到窗台下面一些，新风机可以装在窗台下，而国内窗帘大都是落地式的。方案二：充分利用三层的阁楼空间，做风管机，同时解决空调制冷及新风。但是考虑到风管机室内回风参与循环，易使卧室空气和客厅空气混合，造成卧室空气污染。经过多次讨论采用方案三：一层2个外卫和棋牌室：采用单流向负压型（自平衡）一台；二层客厅、主卧和次卧：充分利用三层的阁楼空间，安装ITREES全热交换新风机一台 ；二层主卫和次卫：分别安装单流向负压型各一台。

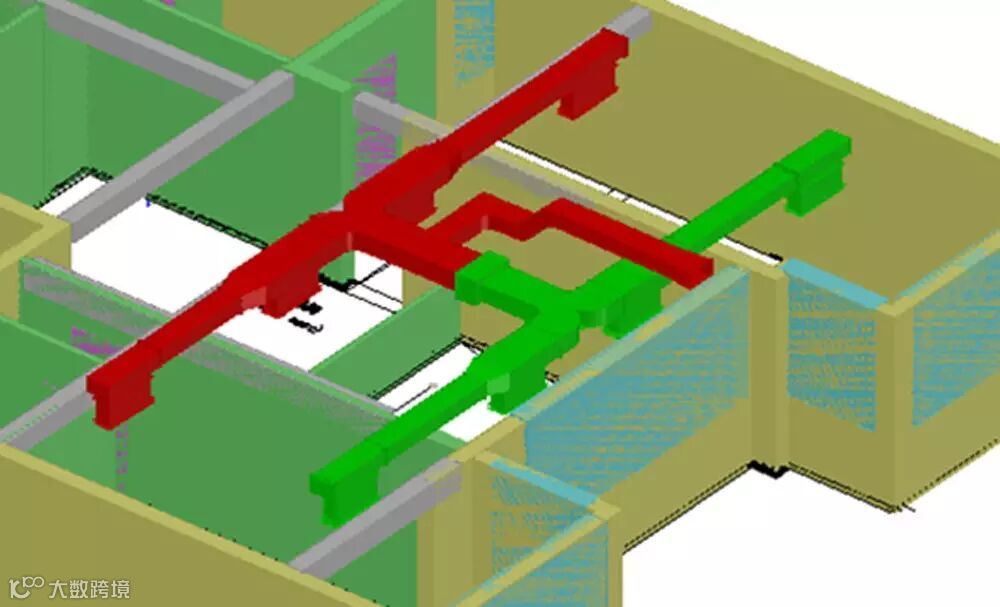

风管机的方案被淘汰掉

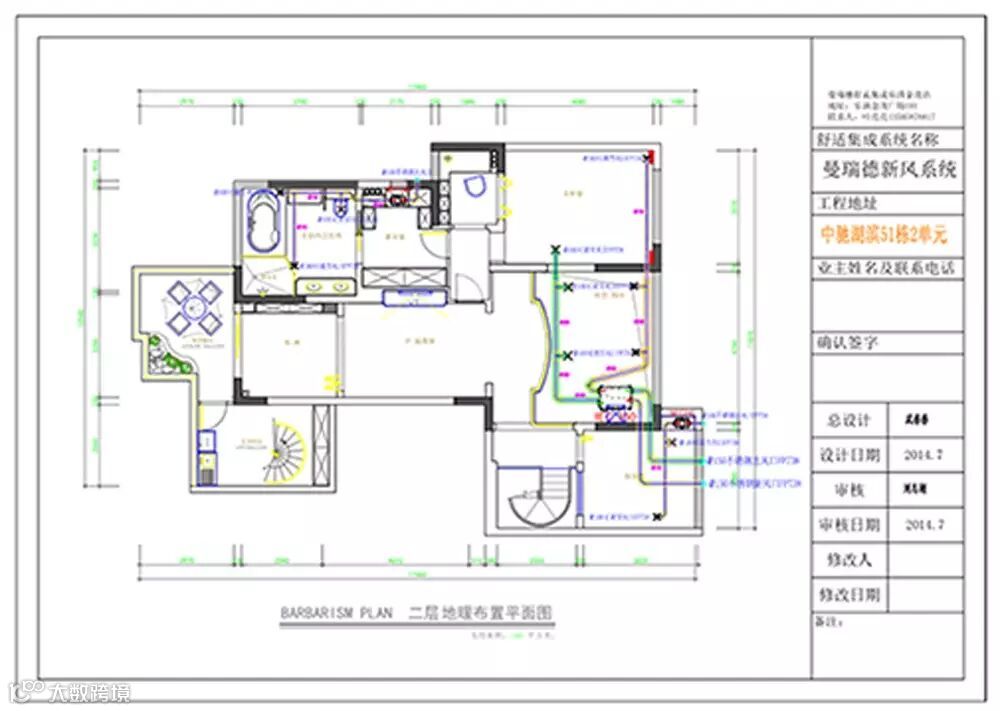

（1）住宅新风系统设计图
方案三的优点：
1) 室内风管管路短，基本不用过梁；
2) 室内风管管径都是100和75的，过梁比较容易。
（2）住宅新风系统施工。

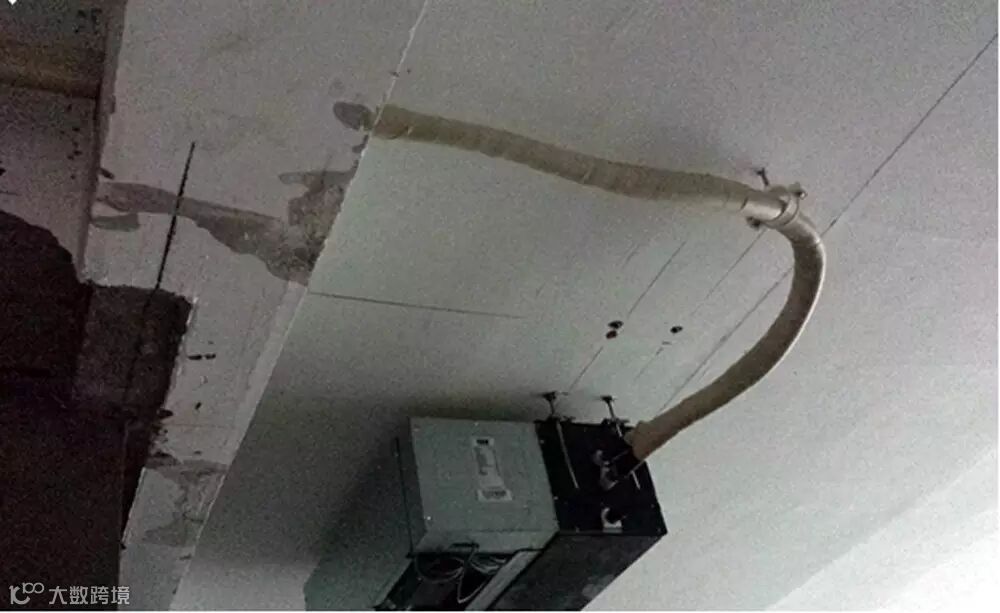

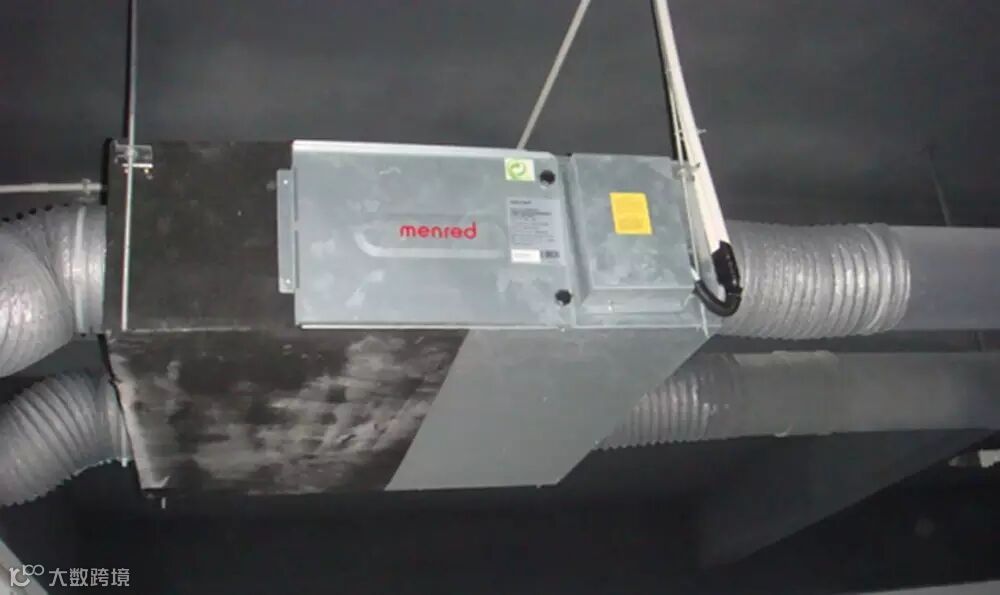

中央新风主机进出风口必须用软管连接。

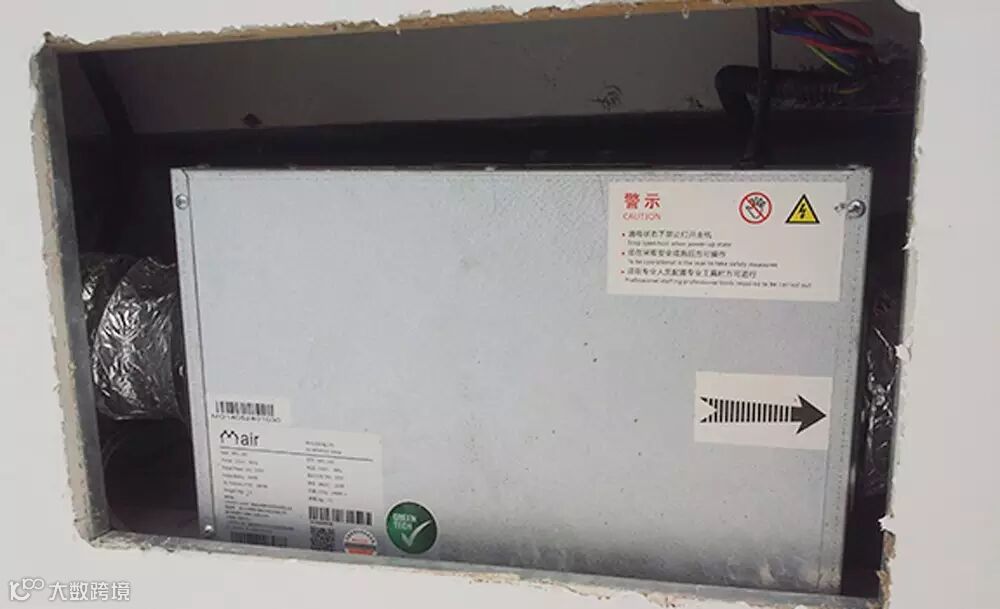

新风主机下方预留检修口，应注意不同机型预留检修口的位置不同，主机上贴有防伪码，可供用户查询真伪。
六、中央除尘系统：
（1）除尘设计应注意的问题：
1. 除尘管道要低于阀口，灰尘不易在管道内堆积。
2. 除尘管道与地暖管及地新风管道不宜交叉，除尘管道沿墙边走；为了满足上面两点，二层除尘管道走一层天花内。

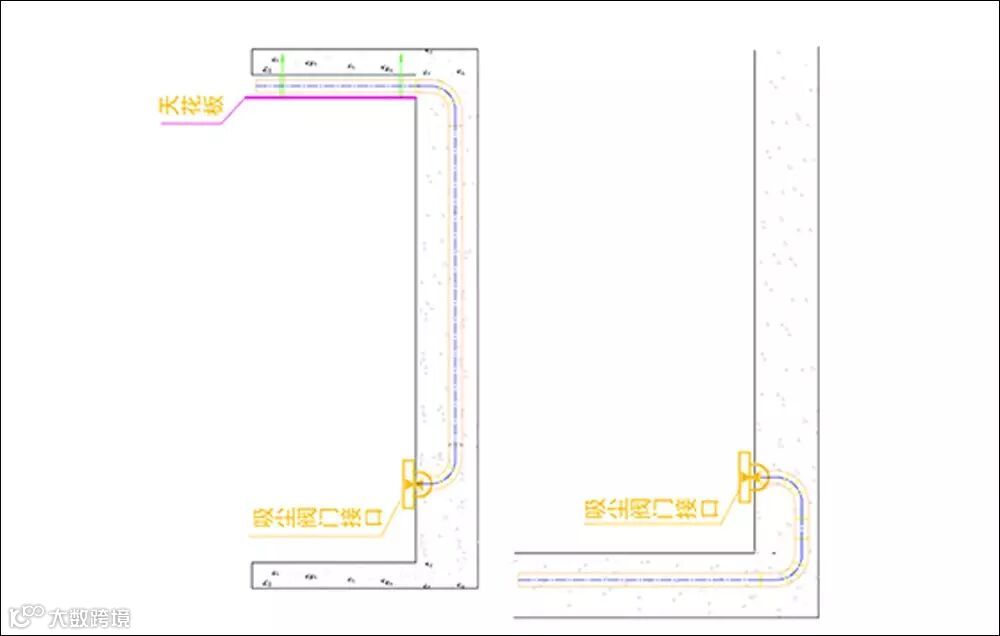

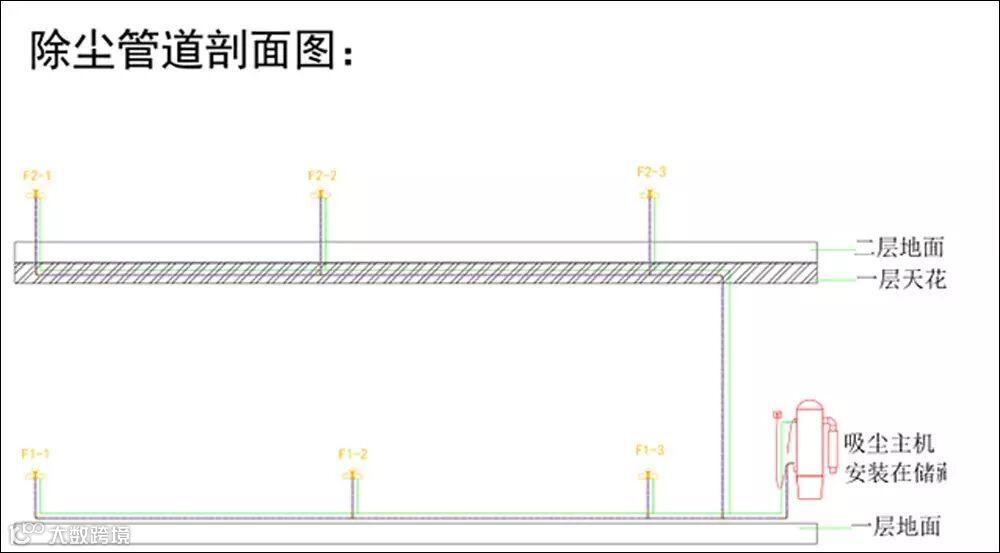

（2）中央除尘施工图：

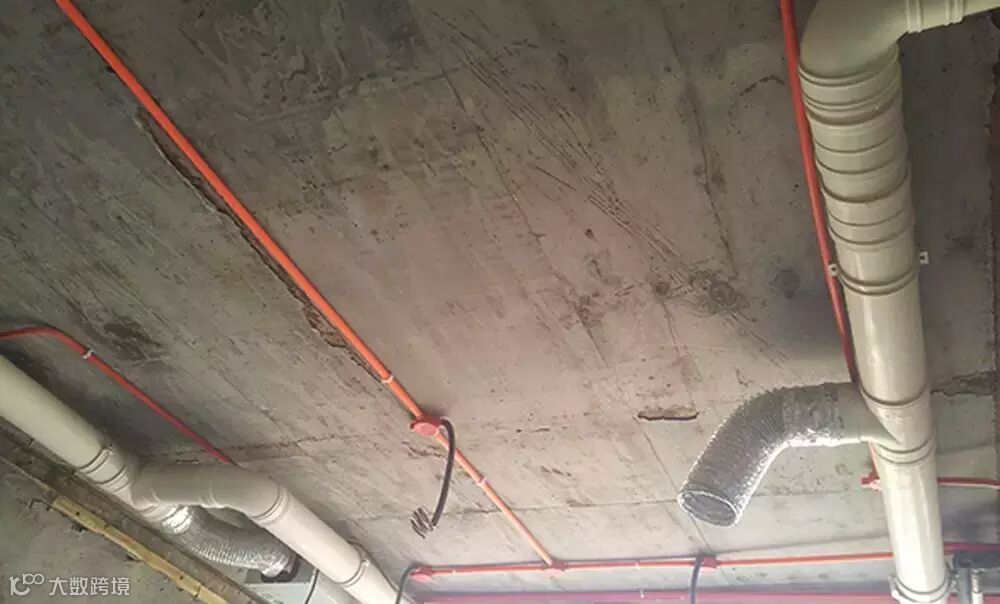

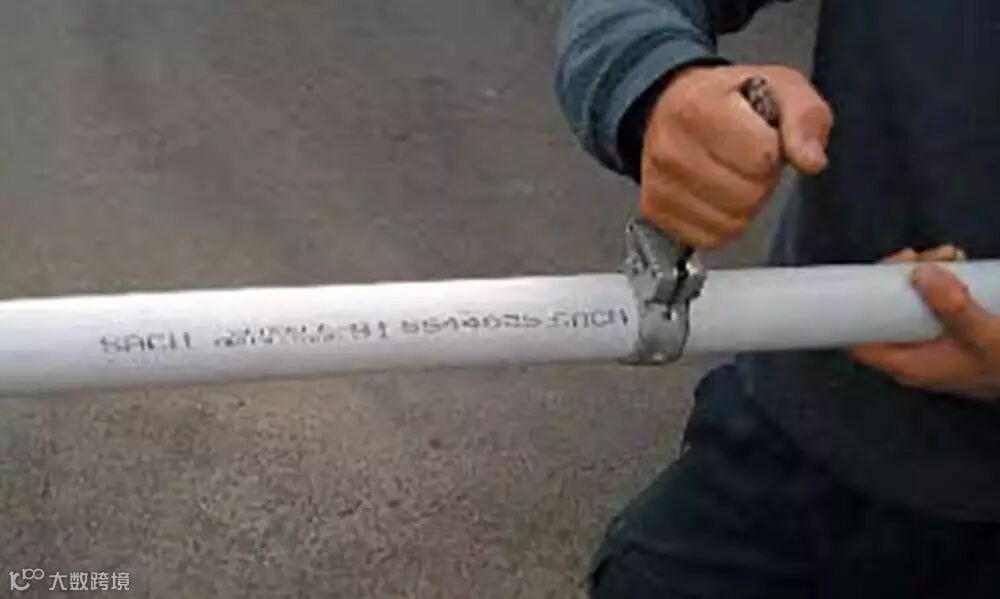

中央除尘施工应注意：采用专业的切管工具，必须清理管道毛刺。
除尘管道与地暖管不宜交叉，除尘管道沿墙边走，除尘管道口径φ50.8mm。
右边为吸尘阀口，阀口距地面40cm。
七、被动式冷热水循环系统 ：
（1）被动式冷热水循环系统的特点：
1）冷热水都采取环路供水的方式，主管路无死角，支管（从三通到出水点的管路）尽量短细，以减少死角存水量。
2）热水采用环路供水的方式，具有类似于热水循环的功能，环路中的任何一个水点用水，都会将热水带至各热水点三通之前。每天早晨的第一个用热水的人需要放水等待，其他人在比较集中的时间段内任何一个热水点用水，都可以达到即开即热。

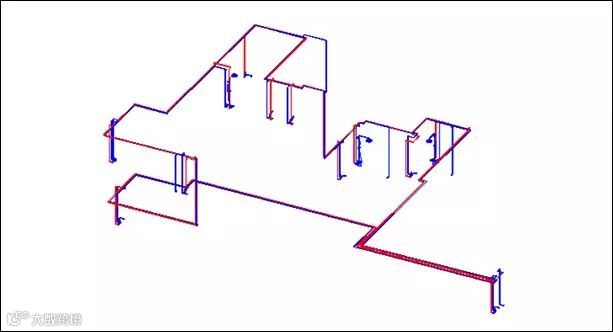

（2）冷热水施工图：

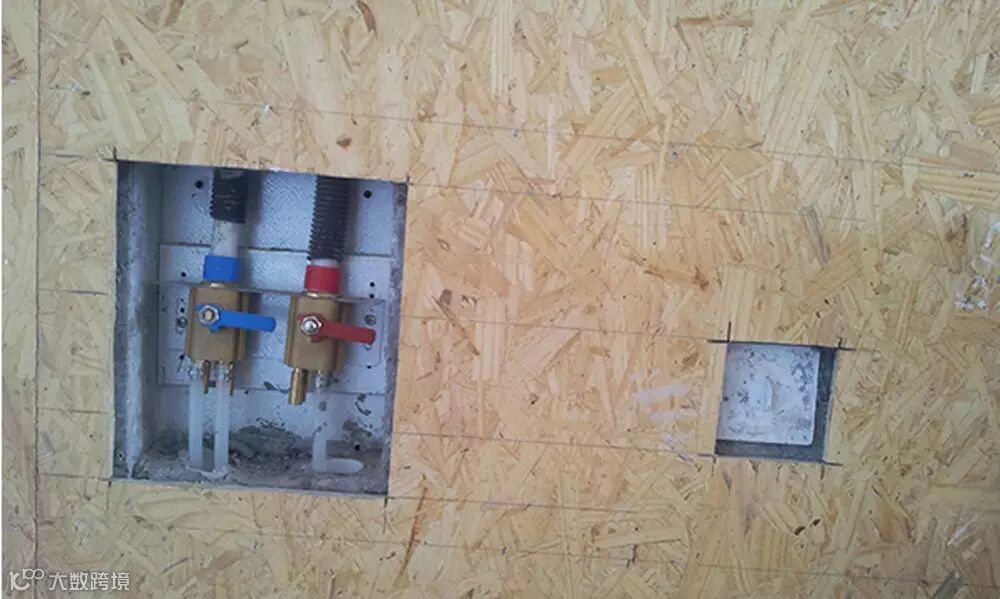

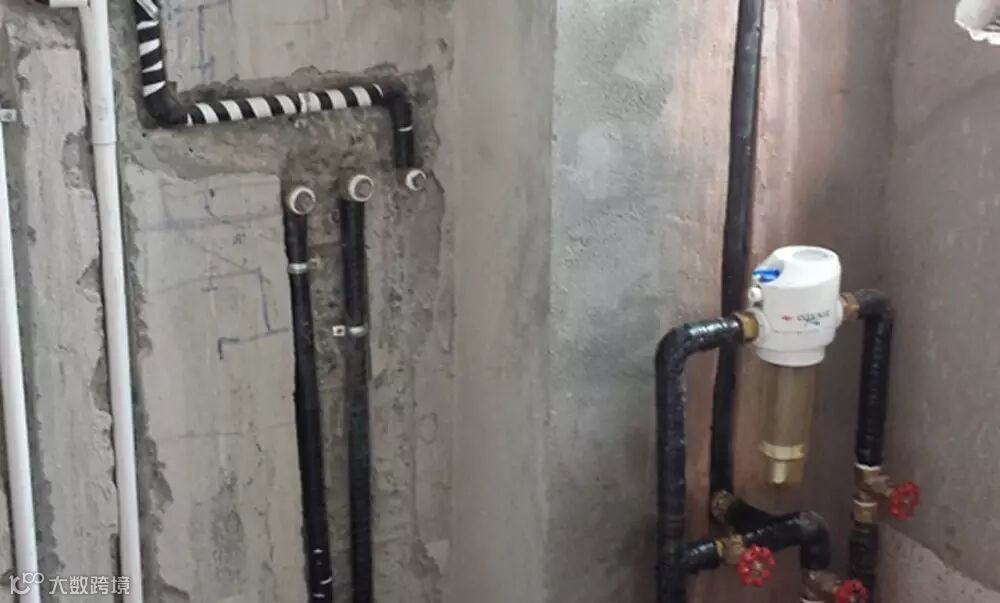

冷热水管剔槽安装，吊顶内的冷热水管都做外保温，减少热量散失。
八、智能家居
采用ELESTA家居智能系统，集成了地暖、空调、新风、电动窗帘、外遮阳、家庭影音、灯光、安防、背景音乐、监控等，通过手机APP实现远程控制。

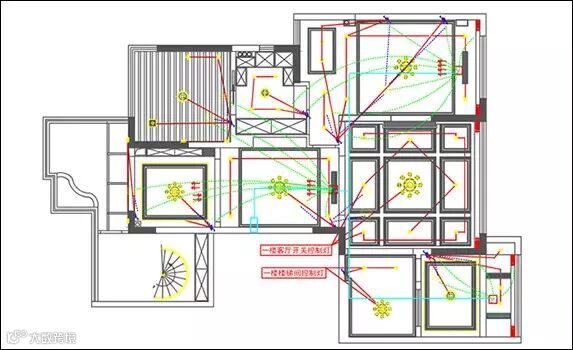

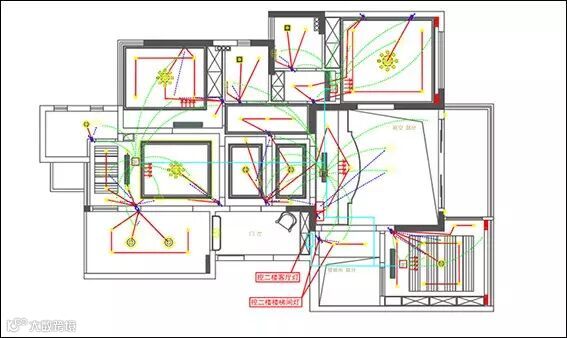

一层智能开关布置图:
二层智能开关布置图:
九、设计总结：
1. 采暖系统可多样化，应根据热源情况、户型、用户使用情况量身定制。
2. 重视方案设计，好的设计是系统节能的前提。
3. 因地制宜，适合的才是最好的。
