一：项目介绍

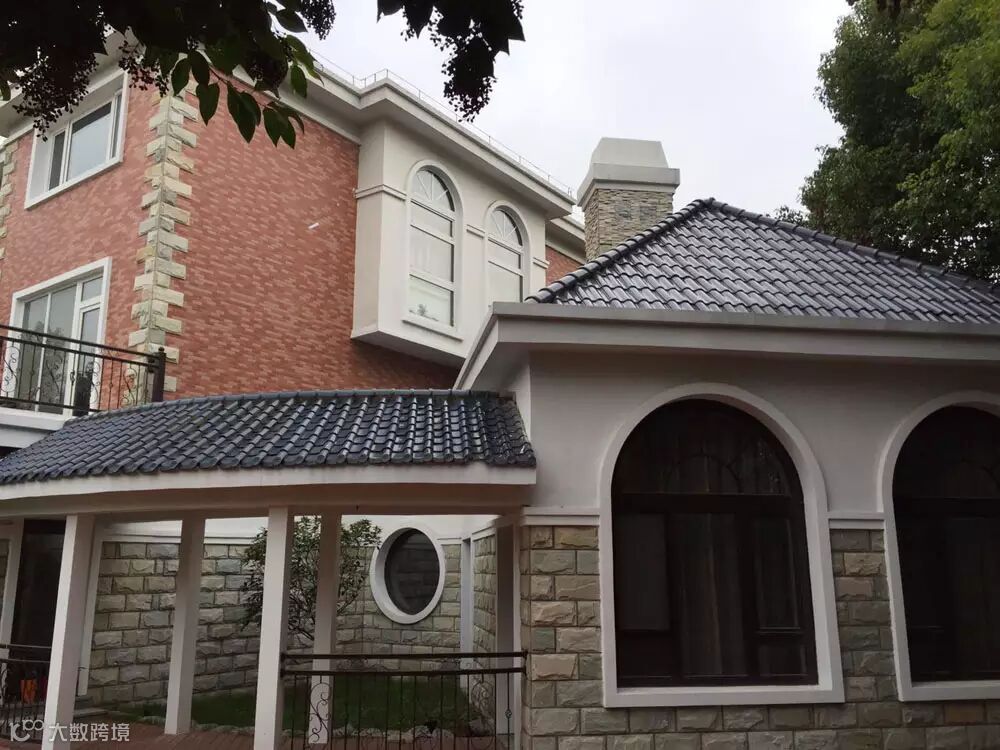

项目名称：湖森堡C1-7号。
项目用途：居住。
项目地址：徐州铜山新区。
签单项目：中央空调、中央供暖、中央新风、中央水处理。
房屋概况：建筑面积510㎡，地下一层、地上两层；中间挑高，向阳落地窗偏多，外墙保温一般，房屋层高3.4m。
业主需求：夏天制冷，冬天采暖，室内温差小；房屋通风理想；徐州水质比较硬，要求按用途分配水路；热水24小时常备；总要求为舒适的家居环境。
二：舒适家居国际标准
世界卫生组织健康住宅标准：
恒温：室内温度介于18℃～28℃。
恒湿：室内湿度冬夏介于30%～70%。
恒氧：人均呼吸30m³/h的新鲜空气。
无风：冷风感DR<15% 气流速度0.3m/s以下。
无噪：室内噪声≤45分贝，卧室夜间≤30分贝。
无尘：粉尘浓度<0.15mg/m³ 。
无害：使用健康、安全、无害的生活饮用水。
三：设计依据
《地面辐射供暖技术规程》（JGJ142—2012）
《采暖通风与空气调节设计规范》（GB50091—2005）
《建筑采暖工程施工质量验收规范》(GB50242—2002）
《建筑给水排水设计规范》GBJ15
《低温热水地板辐射供暖系统施工安装》（03（05）K404）
《建筑设备施工安装通用图集》（91SB1—1暖气工程）
《徐州市建筑设计实施细则》（设备专业）
《给水用聚乙烯（PE）管材》GB/T13633
《聚乙烯燃气管道工程技术规程》CJJ63-95
四：配置方案
中央空调部分：德国博瑞空气源热泵系统+天加风盘（可以提供水冷空调、地暖、热水）。
中央采暖部分：博瑞空气源+水力恒温单元+赋隆模块+乔治PB管材。
中央新风部分：美国霍尼韦尔。
中央水处理：美国恬净净水+美国怡口软水。
中央热水：博瑞空气源+菲斯曼平板太阳能+电加热。
五：设计方案

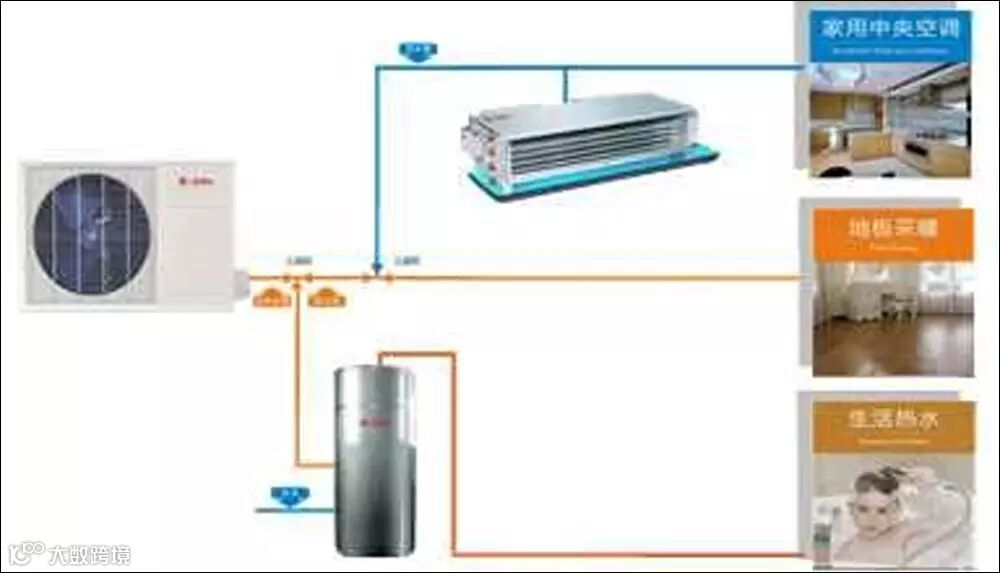

①空气源热泵连接风机盘管用于夏季制冷，温度稳定，并且带有一定湿度，舒适度高。
②空气源热泵连接地暖系统用于冬季采暖，能效比高，无污染，安全可靠。
③空气源热泵对接太阳能提供生活热水，一年四季节能效果好。
④用户水系统根据家用水处理配置分项供水，从而达到节水、健康的目的。
⑤总方案围绕节能、环保、健康、舒适的宗旨设计。
六：设计图纸

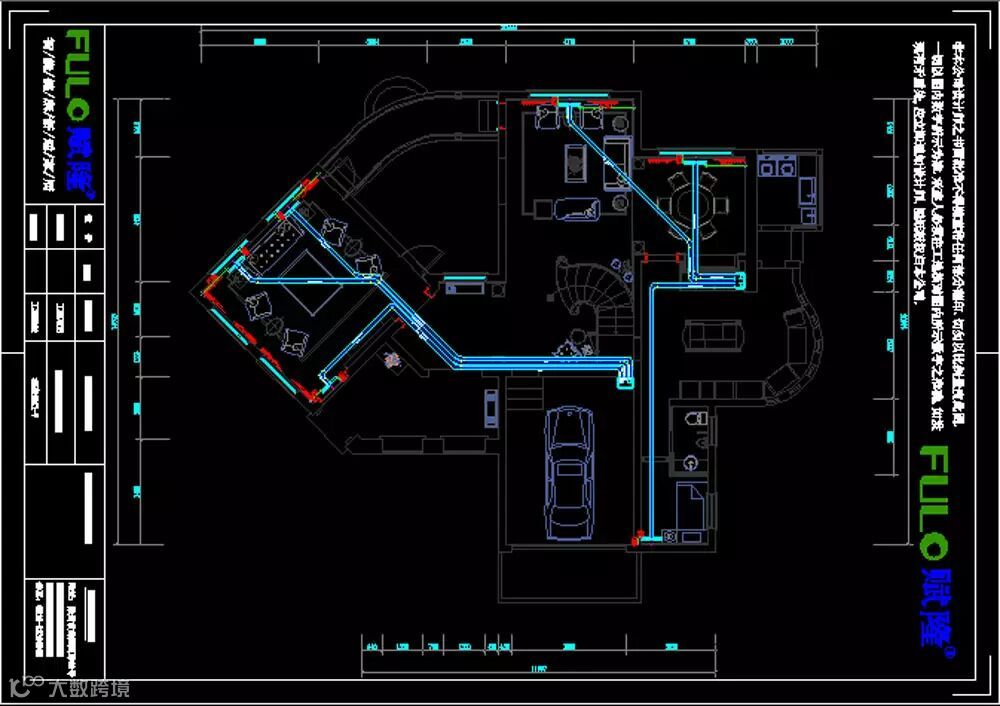

①中央空调设计图纸

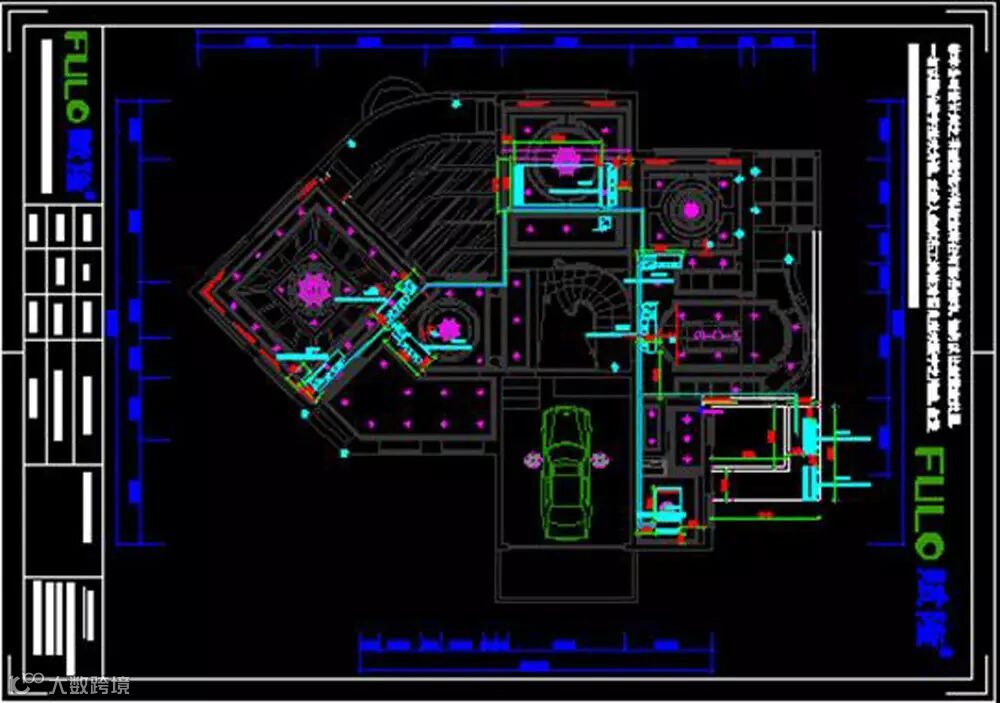

②中央新风顶面设计方案
③中央新风地面设计方案

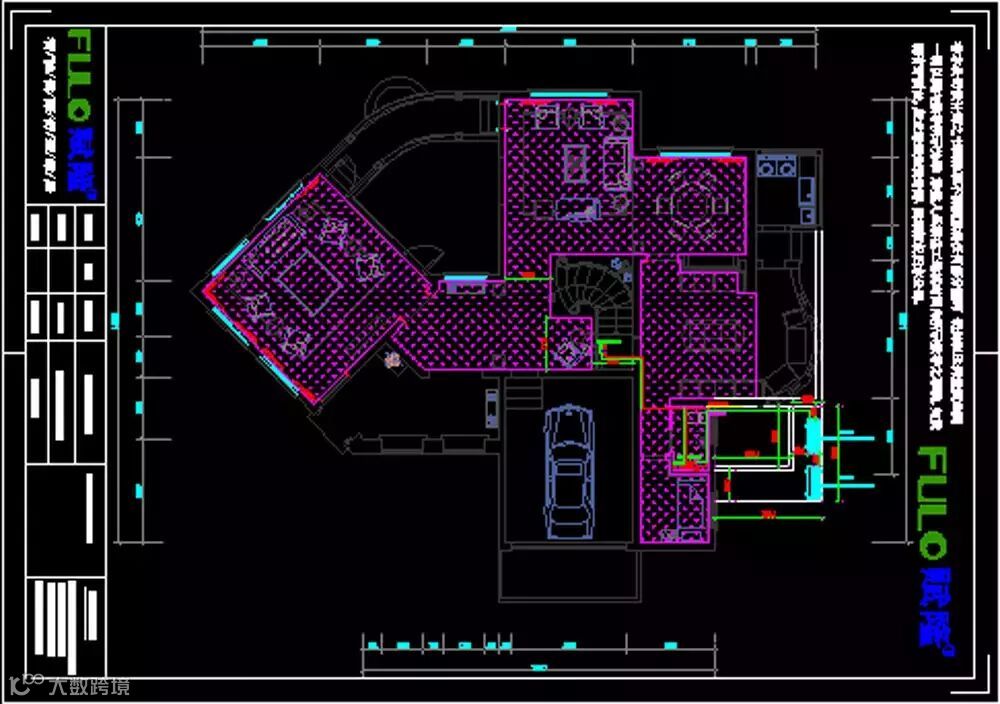

④中央采暖设计方案

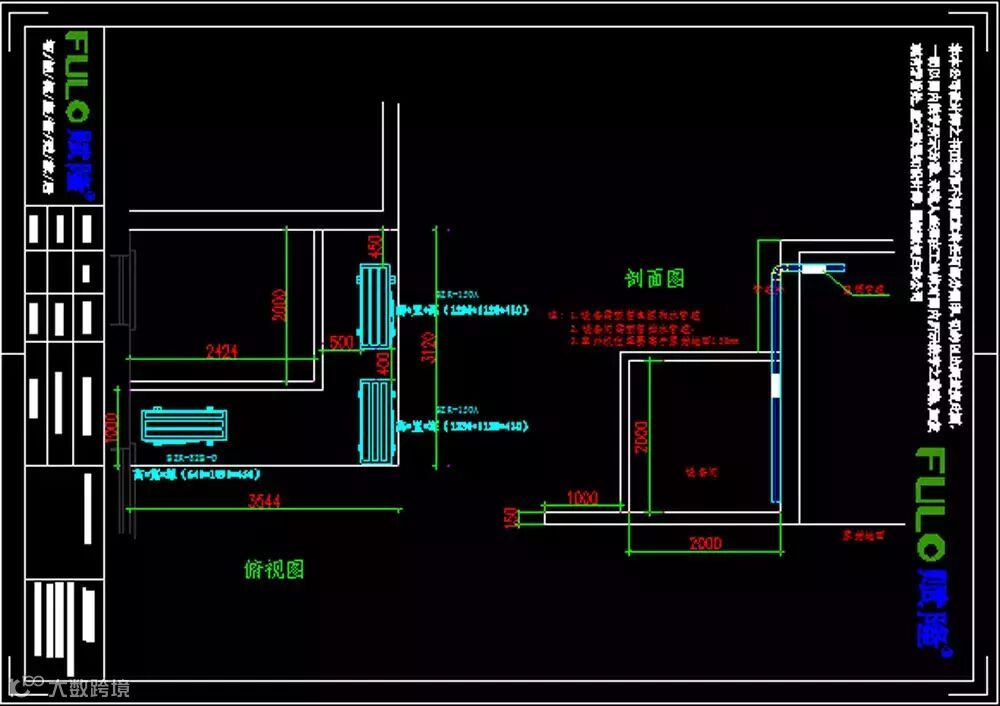

⑤设备间设计方案

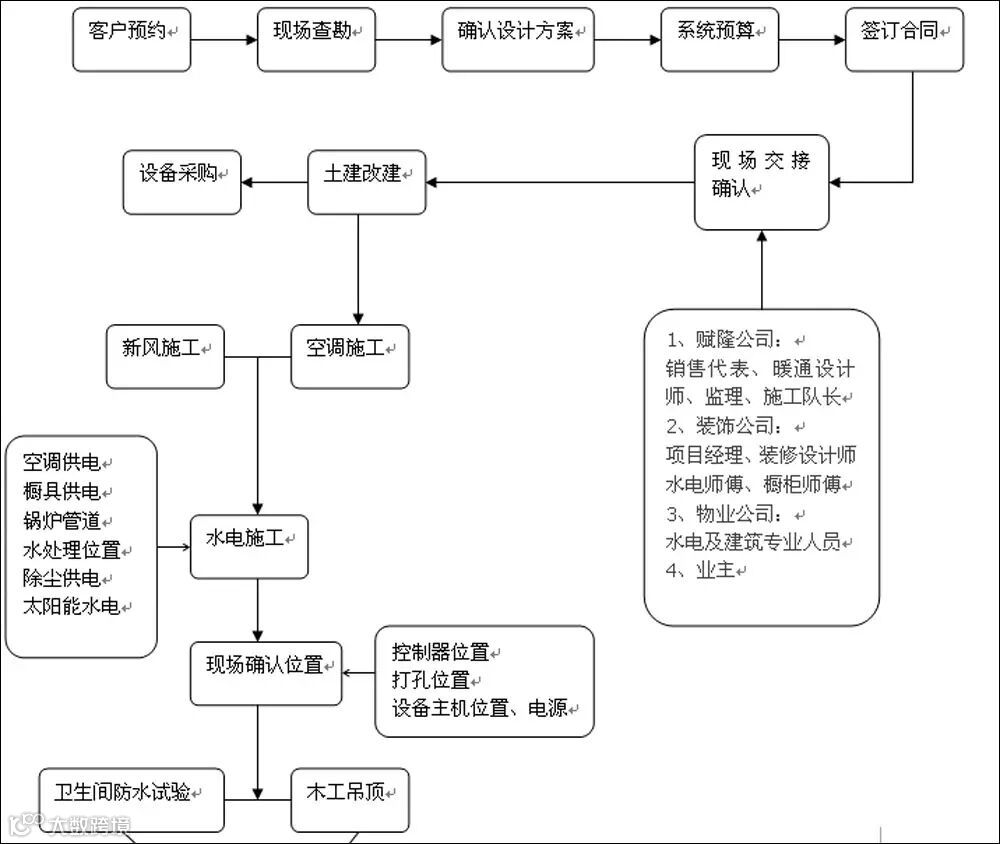

七：施工流程
八：流程参与人员
赋隆公司：销售代表、暖通设计师、监理、施工队长。
装饰公司：项目经理、装修设计师、水电师傅、橱柜师傅。
物业公司：水电及建筑专业人员。
业主代表：业主本人或其指定亲属。
九：施工照片

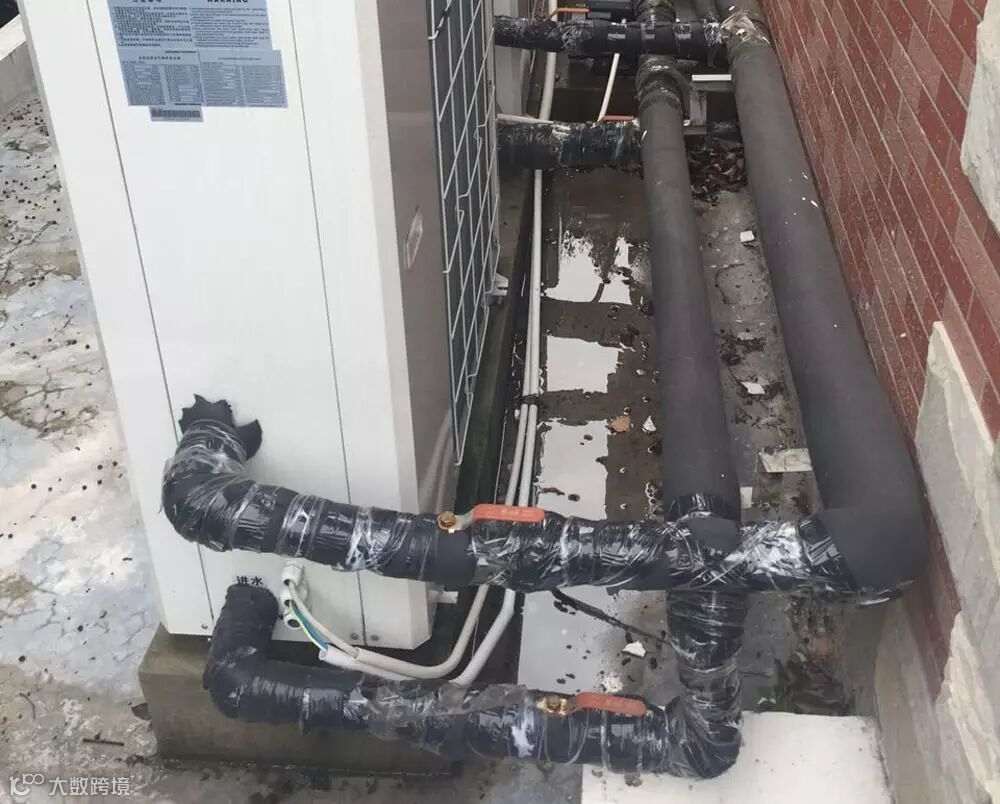

⑴空气源室外施工注意事项、施工图及完成图

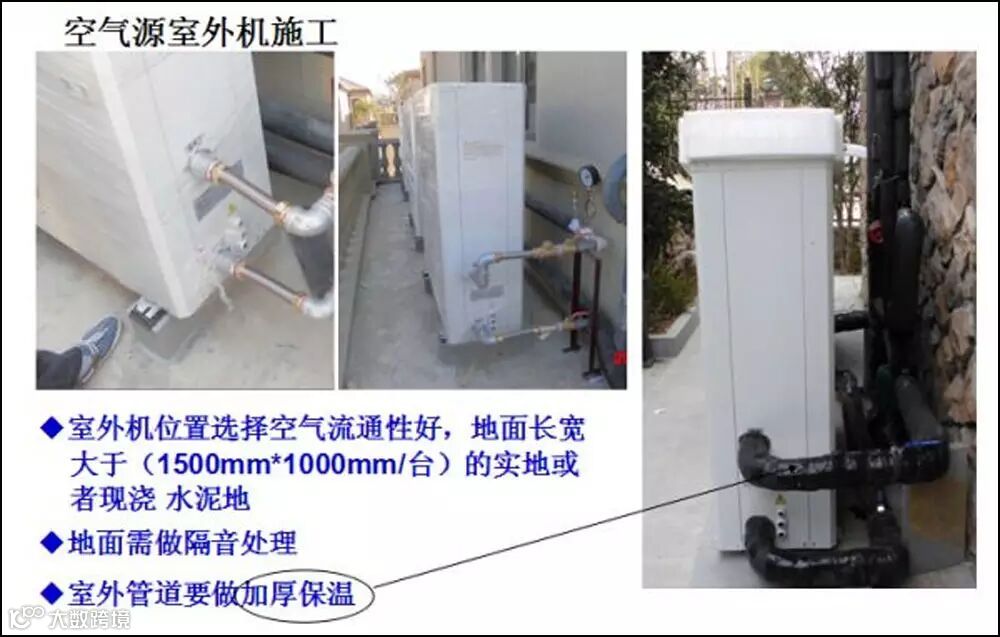

A：空气源室外施工注意事项

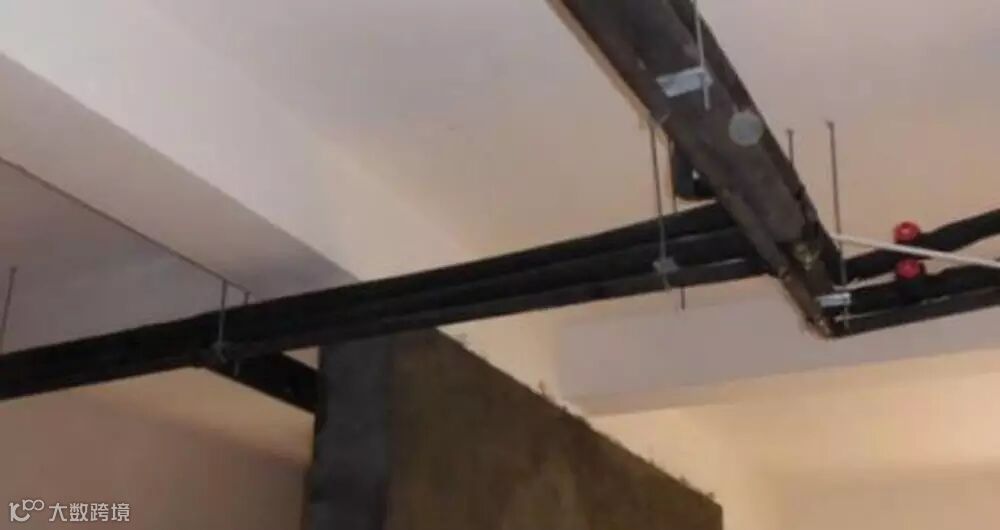

B：空气源空调管道施工及完成图
（主管道过墙连接至室外部分要做好保温和耐压处理。）

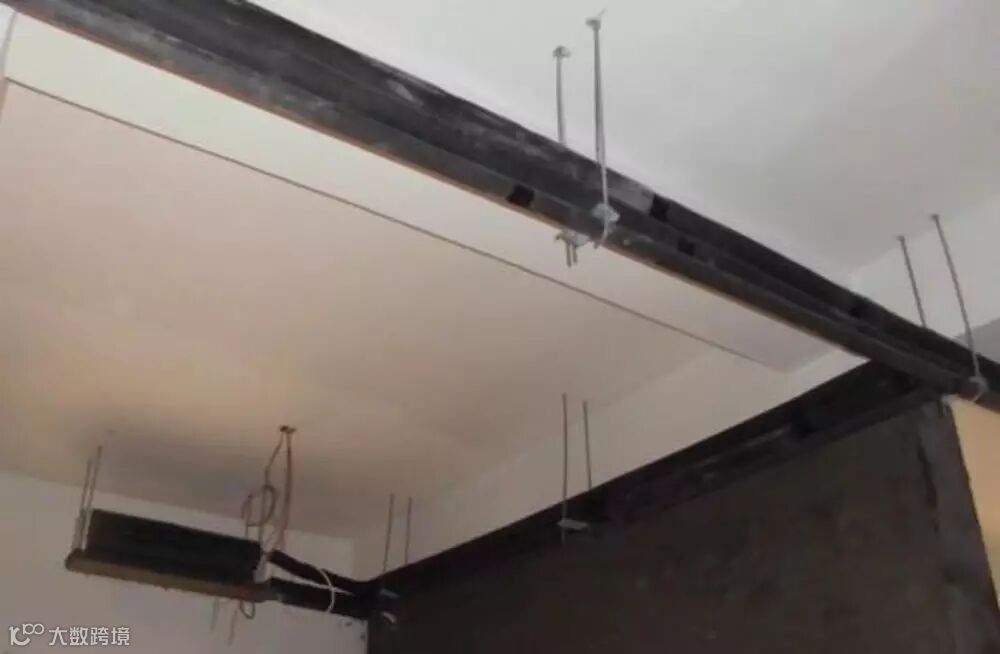

（室外保温要30mm，室内保温至少20mm，室外冷凝水管一定要做保温。走管要横平竖直，吊筋固定间距为1200～1500mm。）

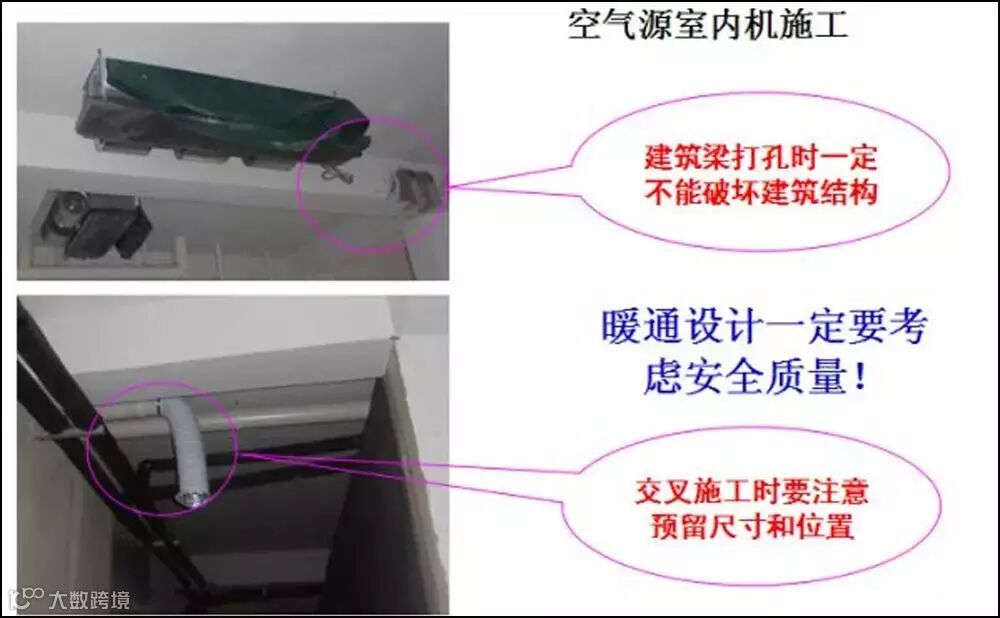

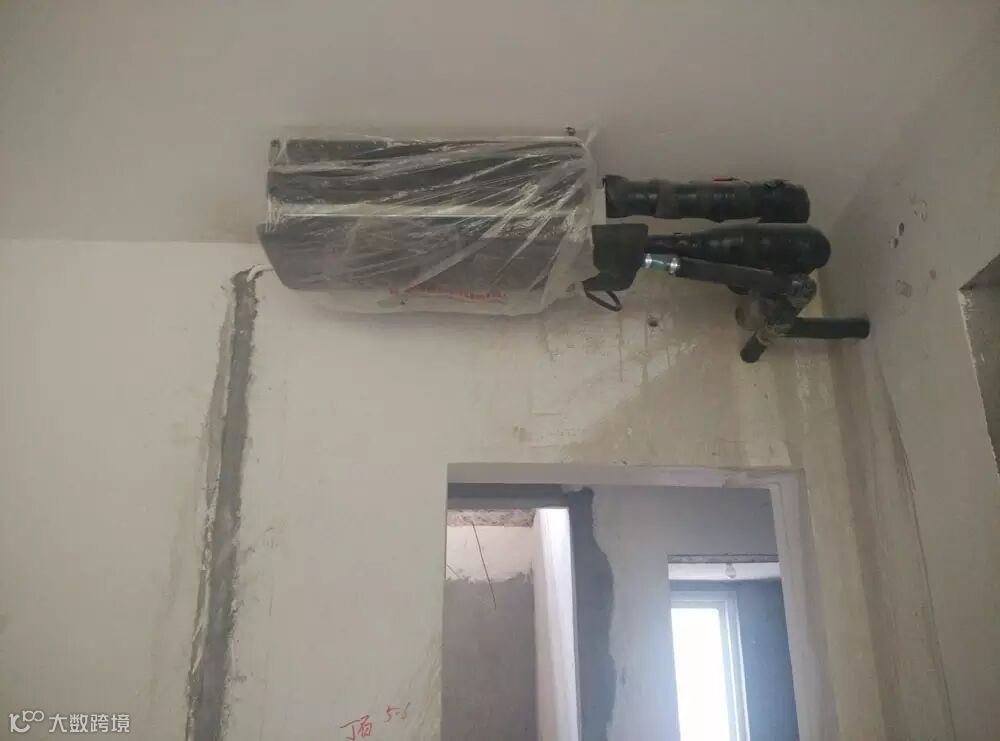

(在装修完毕之前，需做好内机的防护措施，防止灰尘进入机器内部。)
C：空气源空调管道完成图
(风口设计的多样性可以增加室内风格多元化和美观性。)
⑵中央新风施工注意点、施工图及完成图
A: 中央新风施工注意事项

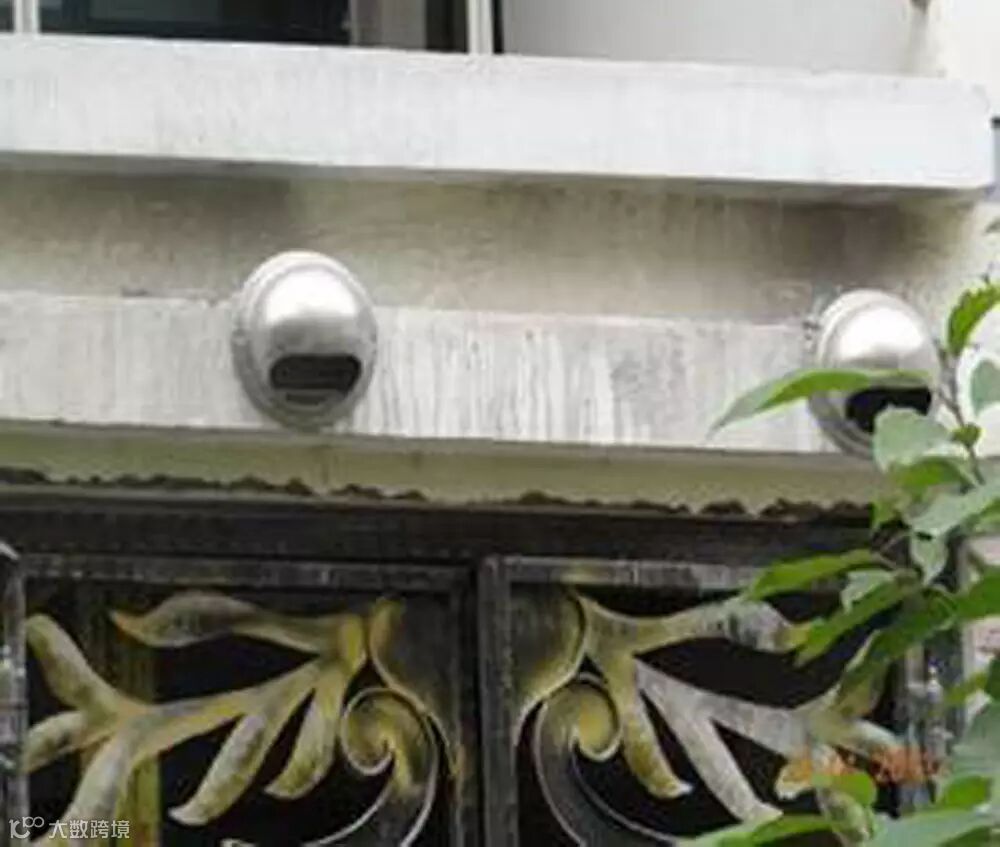

(室外进风口和排风口的位置高1500mm 以上，外气罩要选择可以防蚊虫带内部过滤网的，并且尽量选择不锈钢材质的；主机位置尽量远离人居住的房间，同时也要考虑地区的季风气候；室内排风口尽量选择可以调节的，以便于以后清洗和调节风量。)

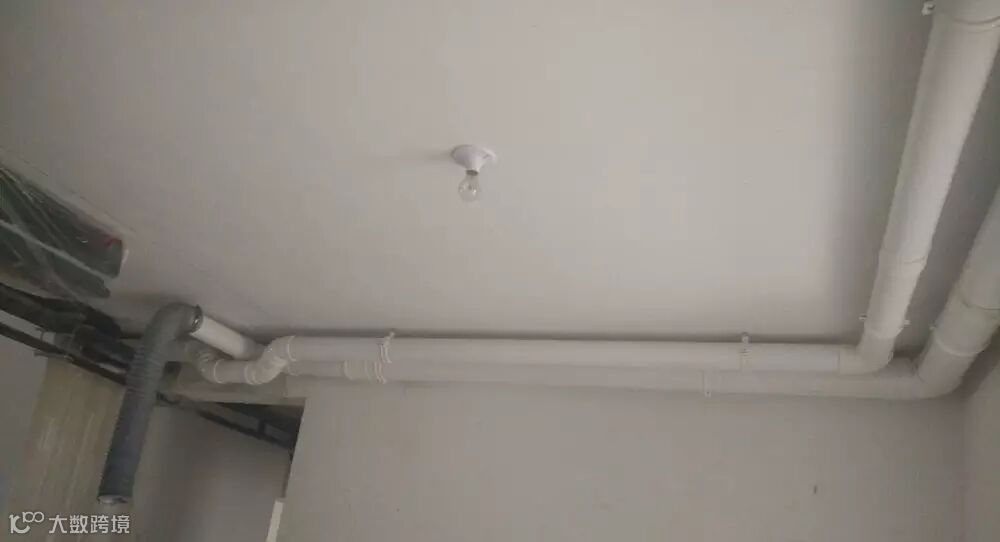

（管连接尽量用硬管，少用弯头，减少风阻）

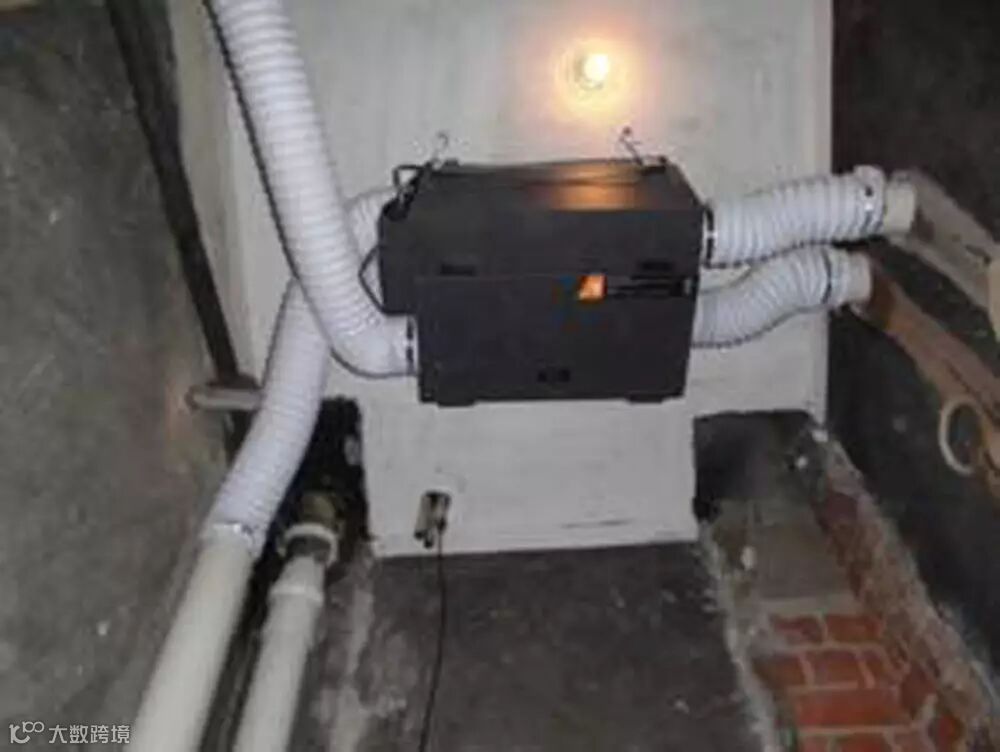

（连接主机部分要用软管可以减少风噪）

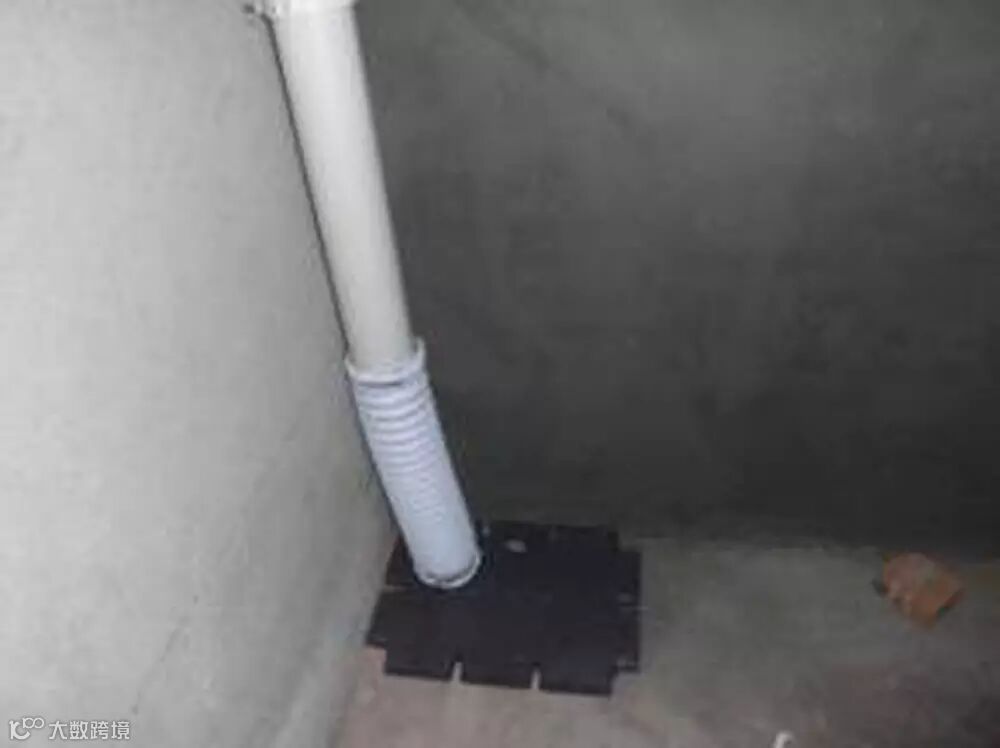

（地送风时连接部分要用软接，减少震动）
（对于新风系统与空调系统、地暖系统的配合，要充分考虑气流运动，尽量保证室内无死角。要做好新风与水电的交叉协调工作，尽量避免增加地面抬升高度。）
B：中央新风施工完成图

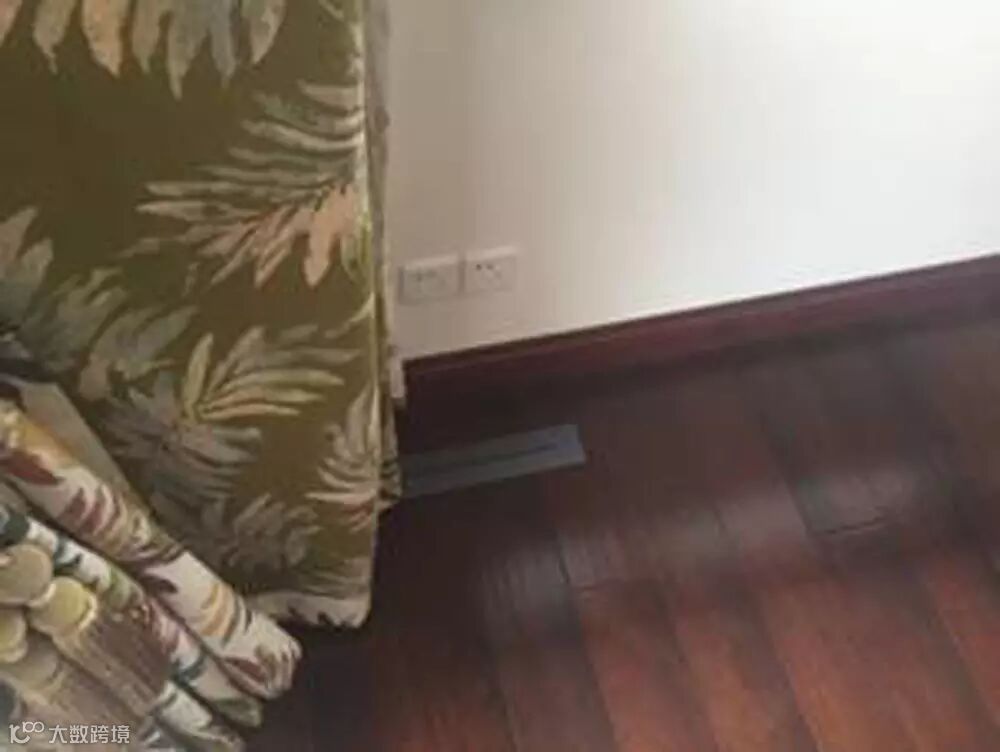

（送风口位置隐蔽，即达到了使用效果，也美观了房间，气流走向更加合理。）

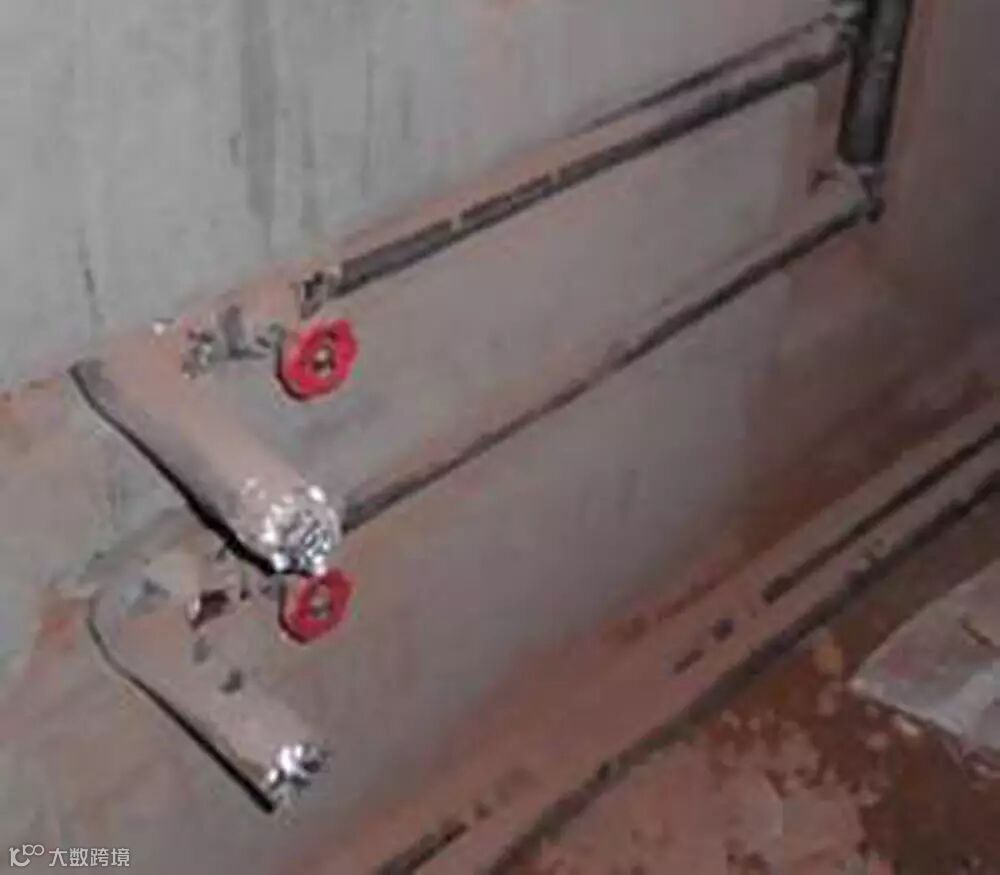

（地暖主管道施工若做墙面暗埋需做保温，减少管道热量损失，降低能耗。）

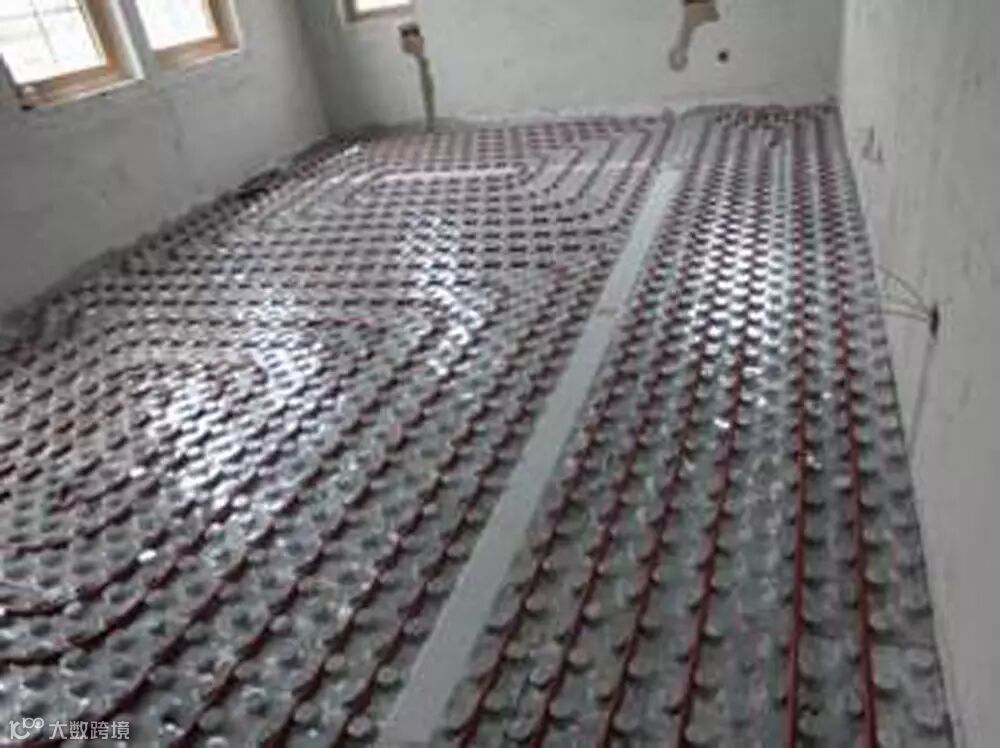

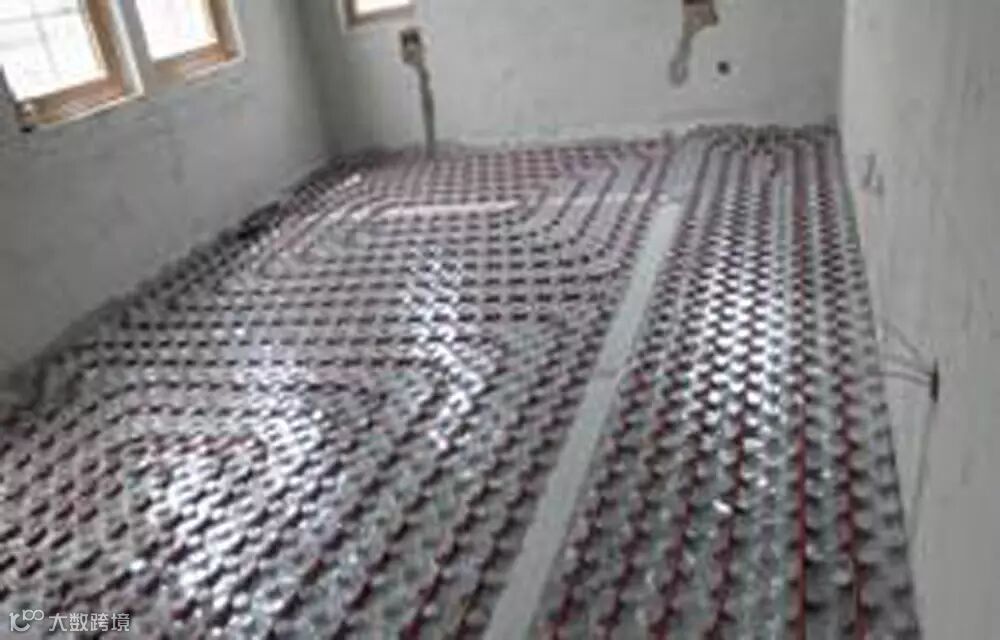

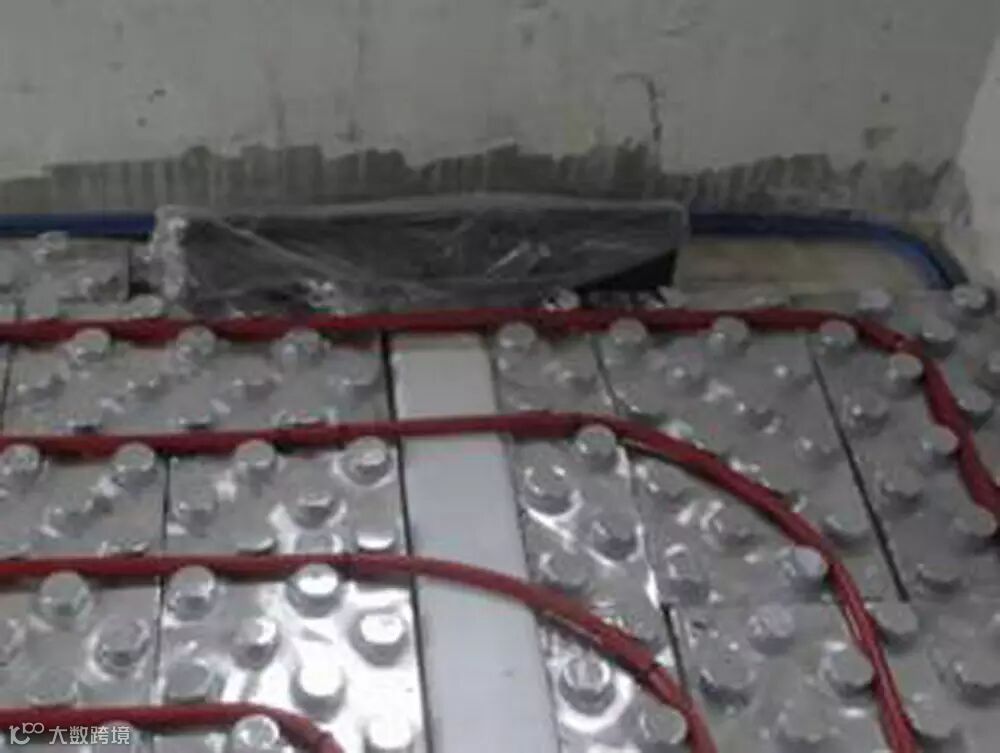

（地暖施工要注意区分阳面和阴面，阴面距离墙面1000mm内，管道要加密为150mm，阳面有大面积落地窗也要加密为150mm。地暖施工采用20mm的管道，正常保持间距为200mm。地暖与新风交叉时，模块可以按照新风地面管道布局合理铺设。）
（地暖与水电交叉施工时，水电尽量靠墙边150mm以内。）

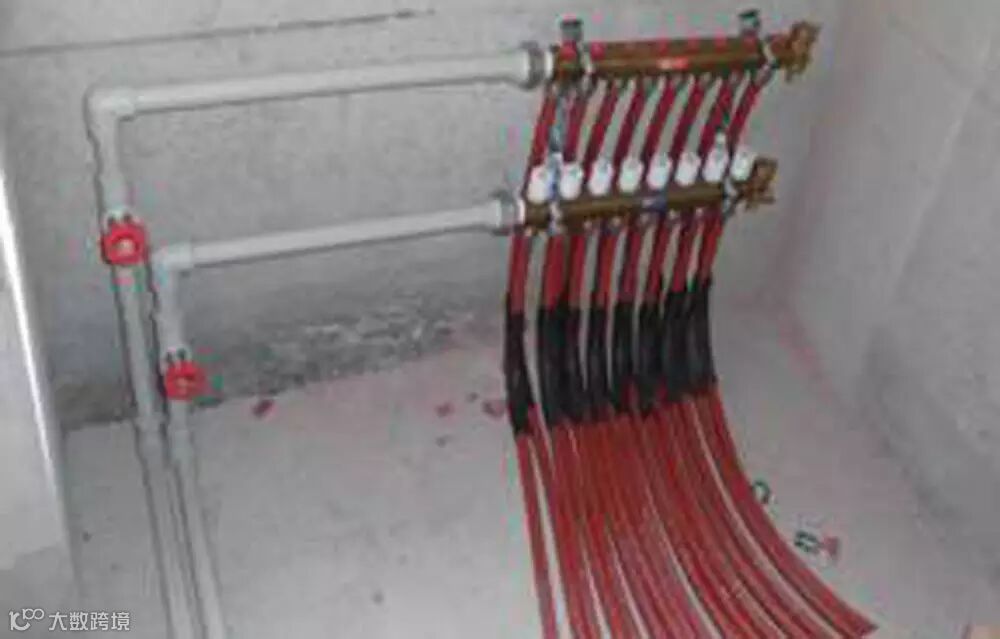

（地暖铺设分水器时，尽量不要放置在1000mm宽的水盆下。）

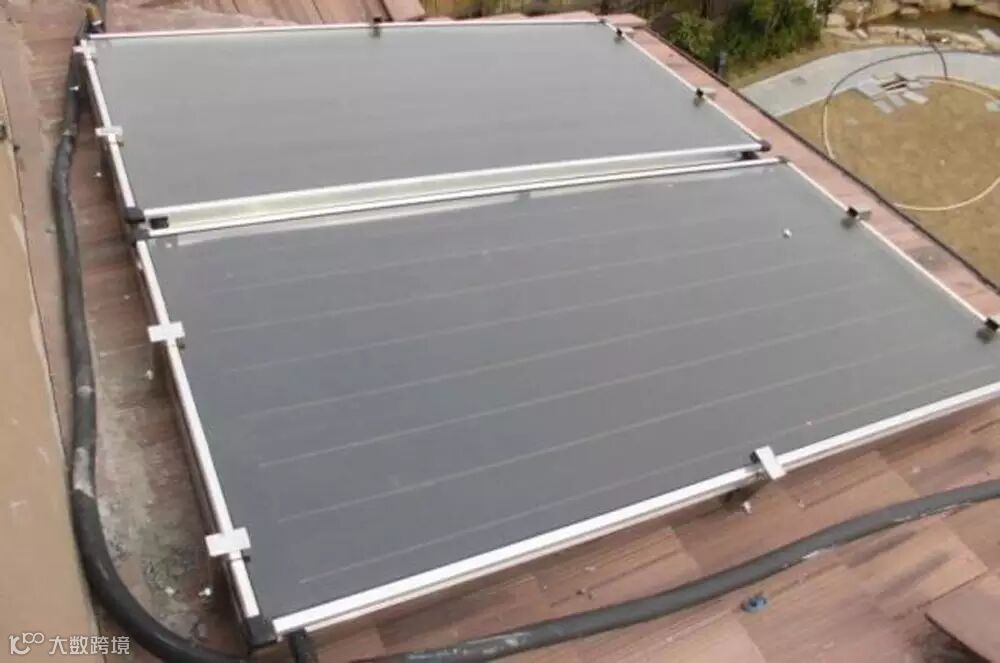

⑷平板太阳能施工
⑸水处理施工
（水处理设备尽量按照用途分类，然后分管道设计流量和用途，热水部分一定要做保温。要预留地漏或者排污管道，以方便污水和废水的排放，维修空间要充足。）

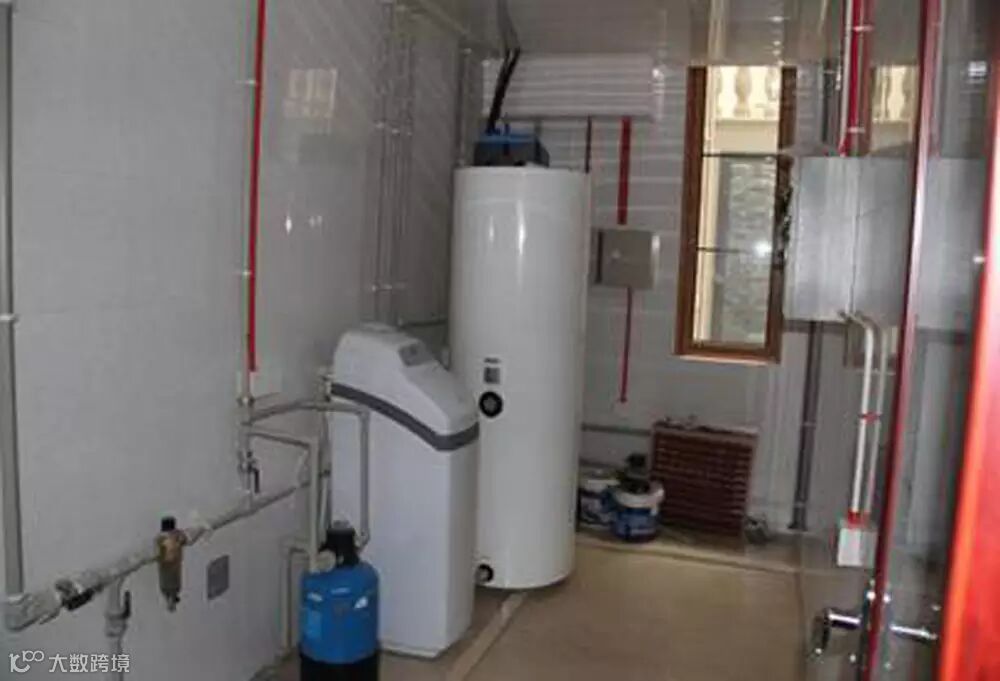

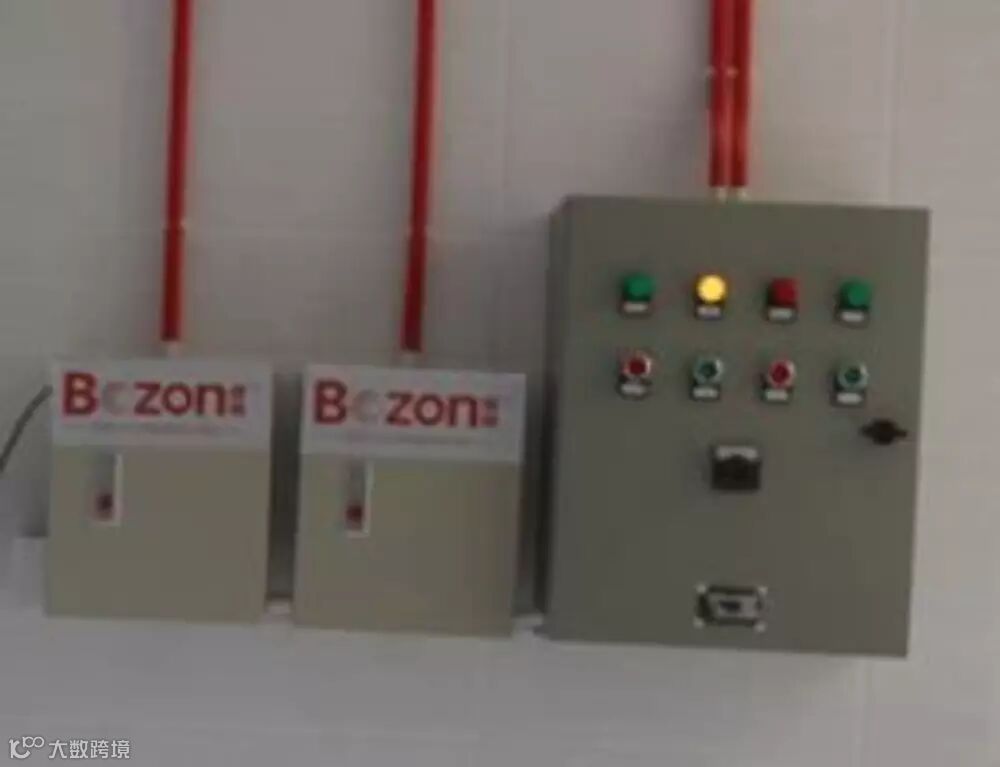

⑹设备间布局
（别墅尽量设置设备间，以方便设备的摆放和检修。设备间尺寸1500mm X 2500mm或者2000mm X 2000mm，配电部分和水处理部分要分开。）
⑺设计说明
系统设计优势：整个舒适家居系统由空气源热泵、新风、太阳能及水处理系统四部分共同组成，每个系统互补，从而达到舒适、节能、健康的效果。
优点一：水处理系统设计是整个系统的源头，对水系统进行合理设计后，冷热水均按照流量和用途分配，合理利用了水资源，增加了设备使用寿命。
优点二：新风系统配合空调或者地暖使用，既保证了室内空气质量，还增加了舒适度。相比于开窗通风，更加节约能耗。
来源： 徐州市赋隆冷暖工程有限公司
