毛细管辐射制冷制热系统正在逐步推广，业内人士对其原理及施工方法也有了一定的了解。根据安装位置的不同，毛细管辐射系统分为以下三种形式：顶棚安装、墙面安装、地面安装。
从理论上讲，冷空气向下走，热空气向上走，因而地暖通常做到地面上，制冷空调通常做到吊顶内或室内较高的位置，这样更有利于冷热空气的交替循环。但如果反过来，采用毛细管地面制冷、吊顶采暖，效果会怎么样呢？
项目信息
项目名称：北京海淀某开发商办公室。
项目地址：北京市海淀区半壁店。
项目面积：150平米，2层。
项目简介：本项目原始建筑为精装修住宅房。为更直观地体现建筑装修的详细过程，开发商要求将所用材料全部外露展示。其中采暖部分采用毛细管明装吊顶铺设。
施工信息

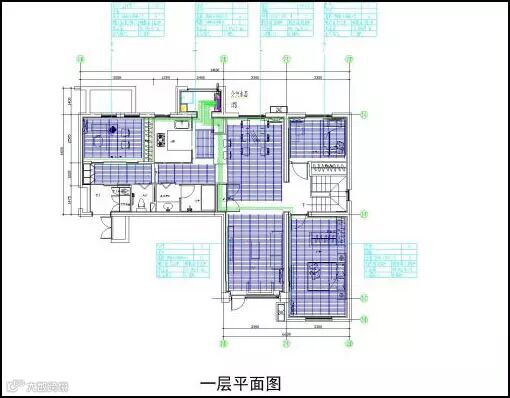

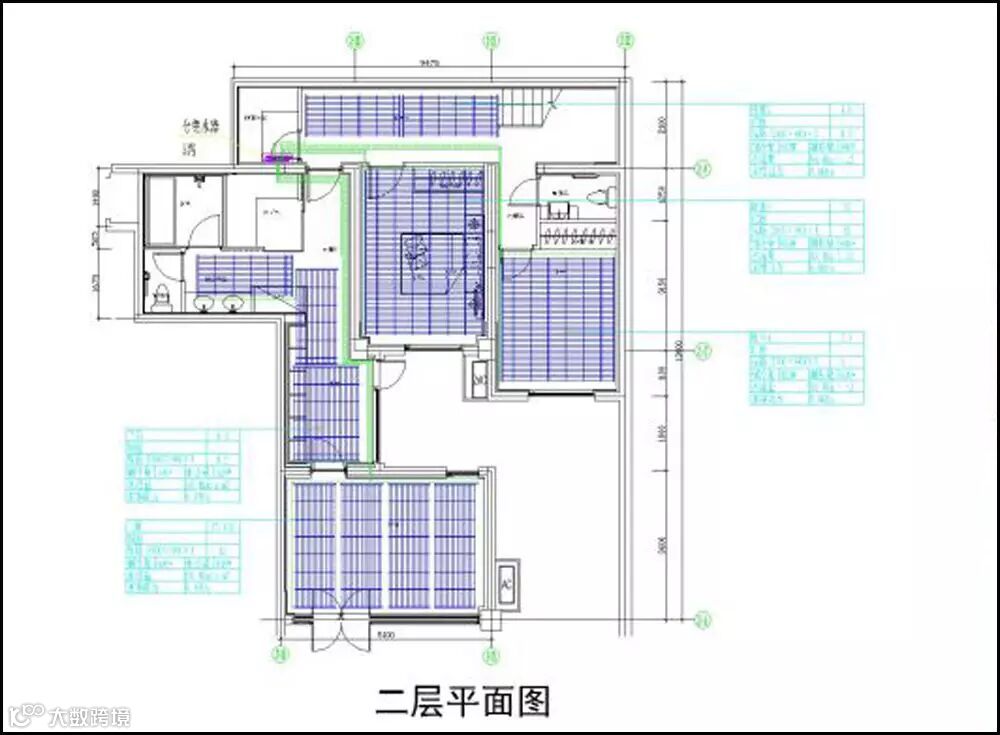

接到项目图纸后进行现场考察，首先确定系统的一次热源部分——燃气壁挂炉。燃气炉内置屏蔽水泵一般为15-6，它与采暖系统的流量和扬程都不匹配，并且燃气炉燃烧时温度在70℃左右时效率最高。如何能既提高燃气炉的效率，又能保证35℃供水，30℃回水。同时还能使燃气炉不会频繁起停，经过再三论证，最终确定如下解决方案：
1.燃气壁挂炉为一次系统，为采暖系统提供热量。
2.采用容积式换热器将二次系统与一次系统分离，经过详细计算确定换热面积。
3.二次系统采用12L膨胀管用来保持压力平衡。
施工步骤：
1. 将室内无用设备及线路拆除。2. 室内屋顶做保温层处理，选择B1级挤塑保温板（2cm厚）。3. 保温层外面做两层防水石膏板，石膏板外面刷灰黑色涂料。4. 将需要用到吊支架的地方预先吊好丝杆。5. 固定分集水器。6. 将毛细管网固定到屋顶石膏板上。7. 连接毛细管及主管路。8. 打压测试。9. 室内水电改造，木桥架施工。10. 连接燃气炉与与容积式换热器之间的管路及设备，连接换热器与分集水器之间的管路及配件，并再次打压测试。11. 管路清洗。12. 连接燃气炉的室内控制器以及每一层毛细管网的控制器，连接循环水泵线路。13. 系统调试。
重要施工工序的介绍
鉴于施工工序的繁琐，本文省去了对拆除管线等某些常规步骤的叙述，着重对以下几个关键环节进行详细介绍，并配以现场施工图。对于施工过程中遇到的各种困难，进行了整理总结，以求为业内人士提供借鉴。
一、装修方配合做室内屋顶保温、石膏板以及固定吊支架部分的预留丝杆。

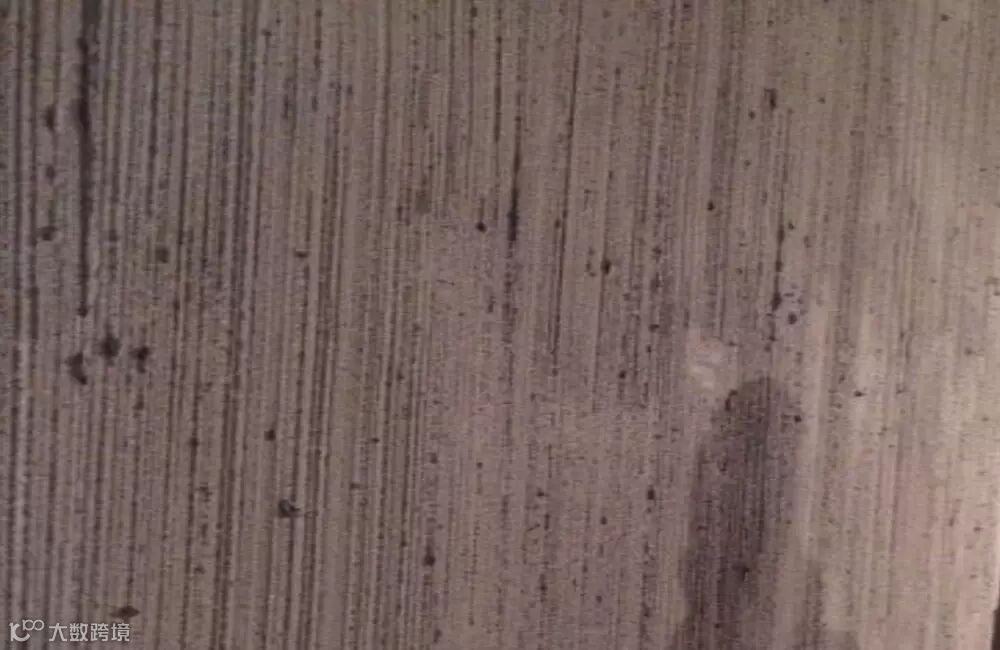

二、墙面做拉毛处理，体现出装修过程。

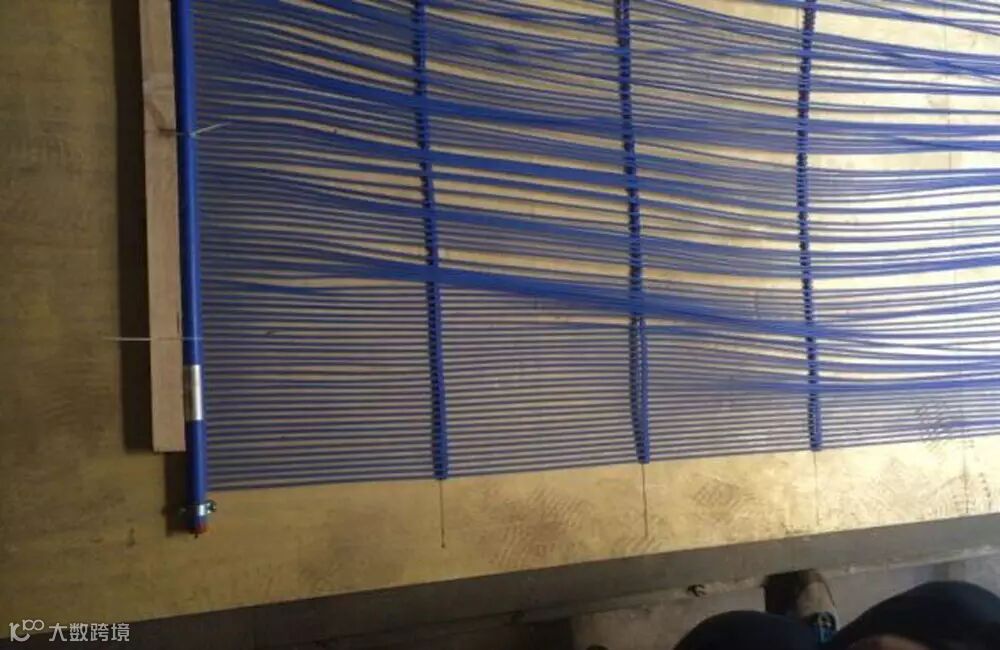

三、毛细管网的整理。
为了提高换热量，采用1cm间距的加密毛细管网，这种毛细管网一般只用在重力柜系统中，很少在采暖系统中使用。
此环节出现的问题：厂家的固定带间距不一致，而且不直。
解决方案：将固定带全部拆下，重新布置。固定带间距一致，平直漂亮。
技术难点：工序繁琐，毛细管网采用的是1cm间距，非常密，固定带的最小间隙也是1cm，操作不太容易，需要极大的耐心与充足的时间。

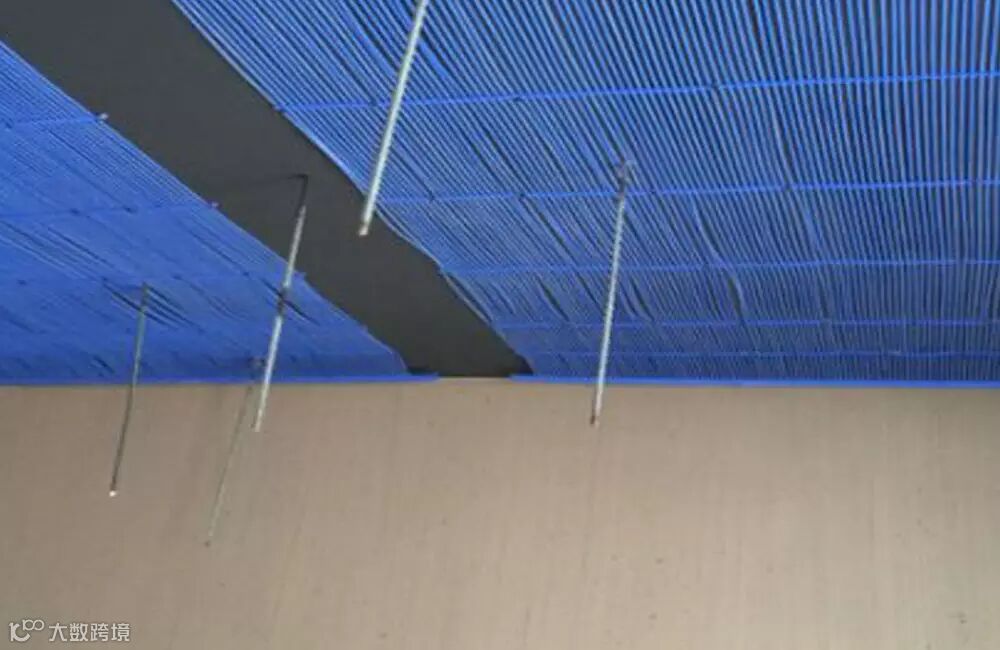

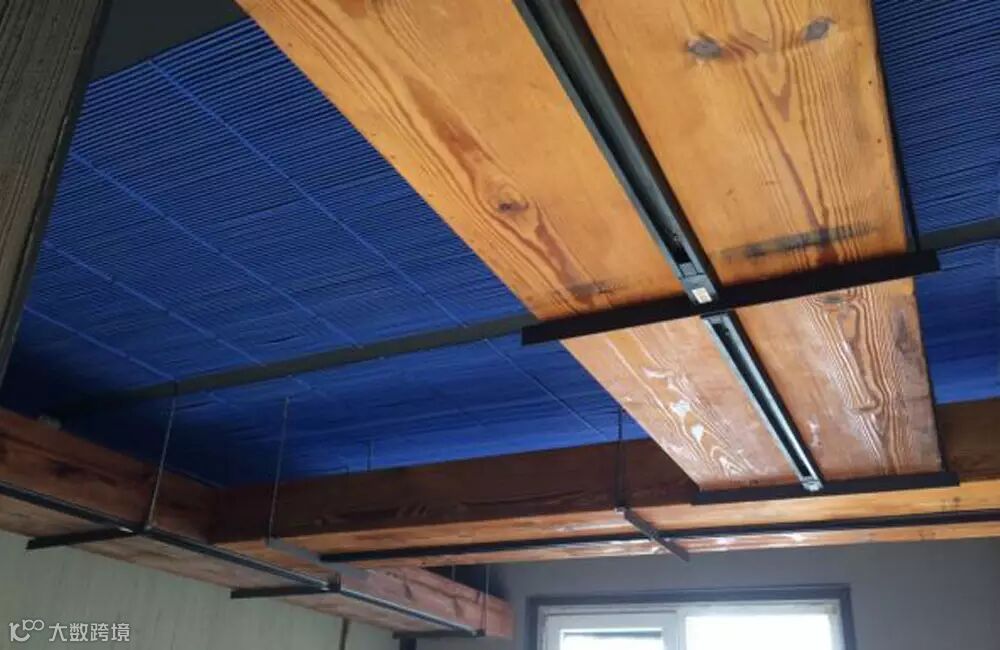

四、毛细管网的固定。
出现问题：
1、由于采用明装方式，使用胶粘会严重影响美观，遂决定不采用。
2、屋顶丝杆太多，不易操作，容易划伤毛细管网。
解决方案：用黑色自攻螺丝固定毛细管网的固定带。
技术难点：用力不平衡时毛细管间隙距离会改变，影响美观。
五、毛细管网的连接。

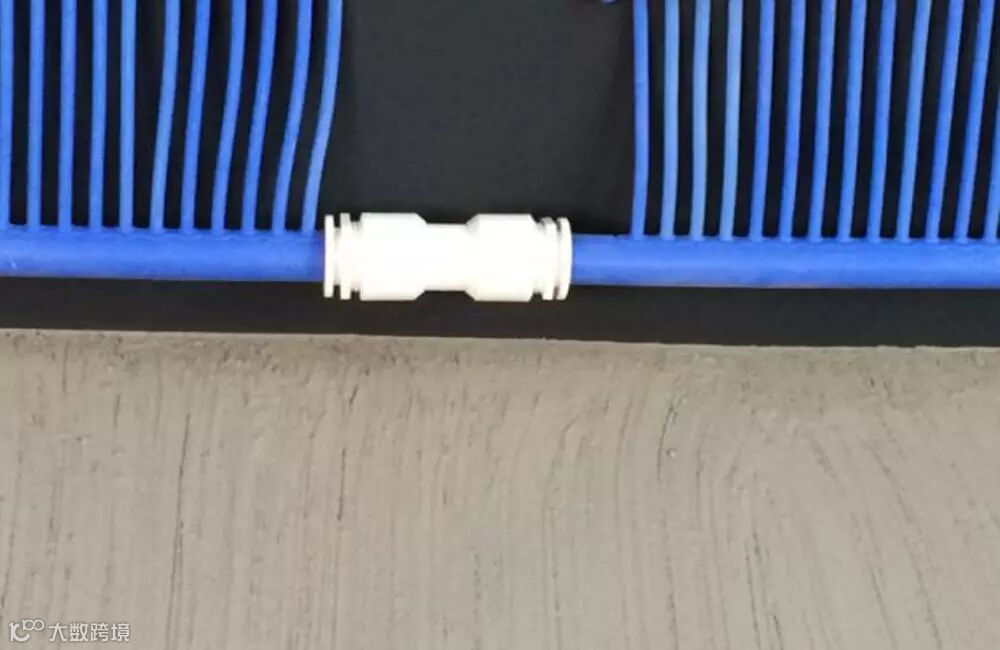

接头处采用快速接头，节省工序，方便检修。（快速接头的承压较低，打压测试时，1MPa还是没有任何问题的，但在打压到1.6MPa时有个别接头处开始漏水。不过鉴于系统正常运行压力只有0.15～0.25MPa，快速接头的承压范围符合要求。
六、主管连接。

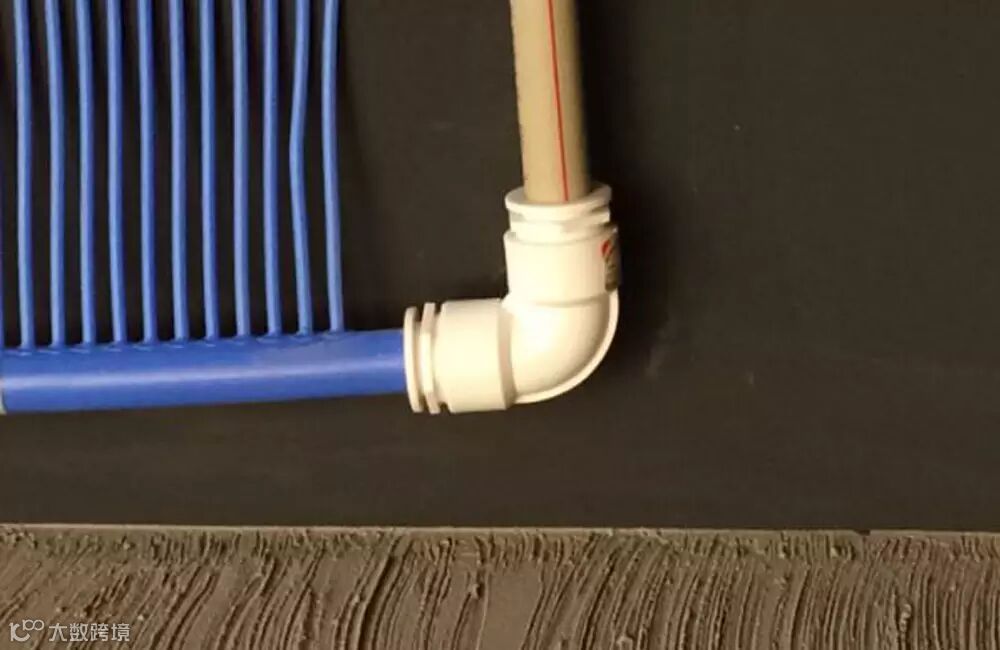

主管道与毛细管网的连接同样采用活接接头，如果后期业主想改换其它的采暖形式，可以毫无损伤地将毛细管网拆下。
七、木工和水电工进场施工。
所有线管均采用明装方式。
八、连接分集水器和连接机房设备。

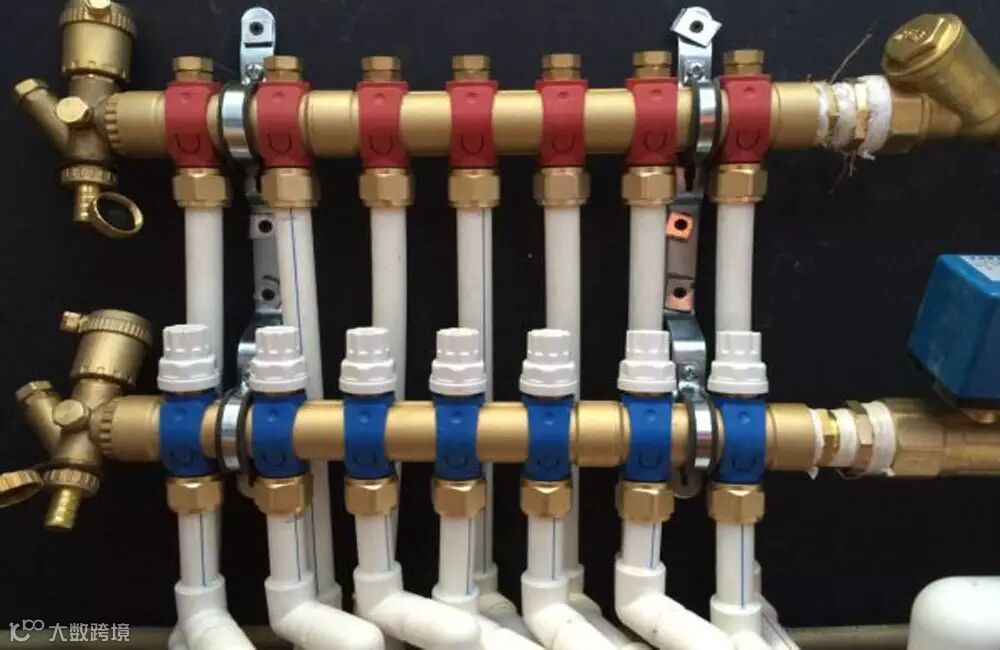

分水器为吊顶安装，安装在设备间的屋顶上面。采用曼瑞德A9分水器，分集水器内径更大，符合毛细管网大流量小温差的技术要求。
换热器是根据要求以及换热面积在北京市热水锅炉厂订制而成，该设备重达560KG。且安装位置在地下一层，它的进场着实让现场工人费了一番心思。

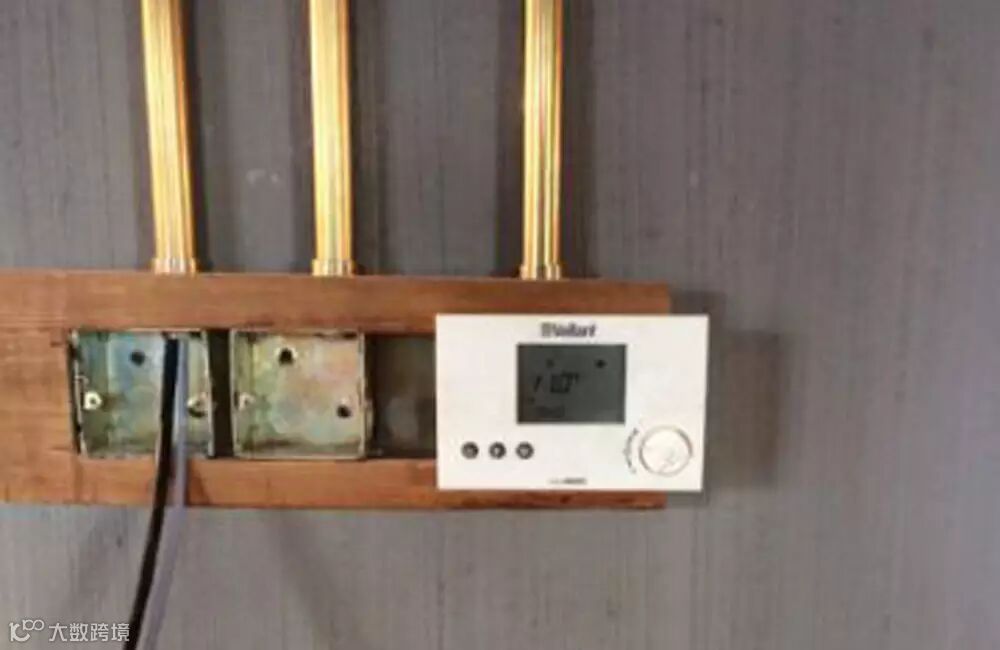

九、安装控制器，开始供暖。

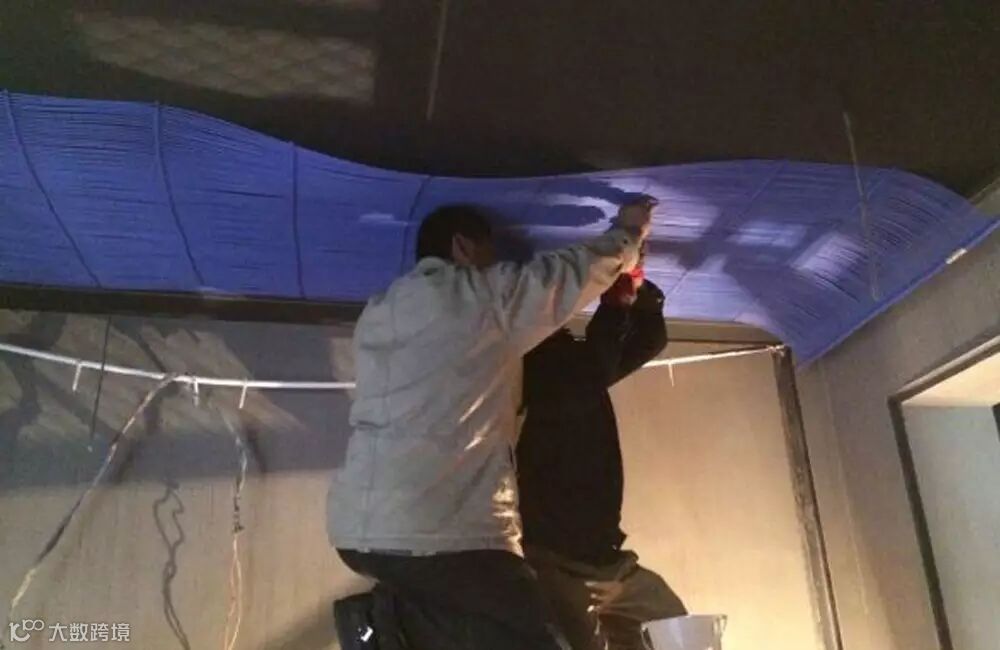

出现问题：供暖开始后，由于热胀作用，毛细管网全部弯曲下垂。
解决方案：加密固定带，做到整齐漂亮。
技术难点：固定带要求与原来固定带之间间距一致，是对施工人员的又一次考验。
十、采暖效果测试。

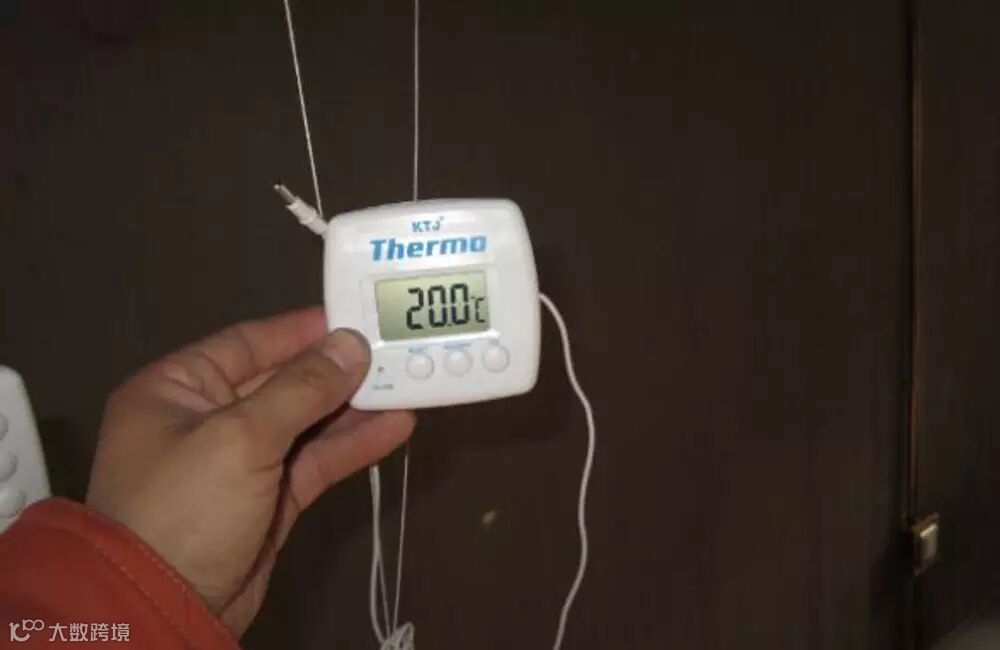

屋顶采暖达到的效果到底如何？我们在三个不同高度分别放置了温度计，第一个置于距离屋顶20cm的位置，第二个置于距离屋顶130cm的位置（就是普通人的头部所在的大概位置），第三个置于距离地面20cm的位置（暂且认为是脚能感受到温度的位置）。
三个温度计的测量结果分别为：26℃、20℃、 18℃。
室内人体感觉非常舒适。
来源：北京傲科节能暖通公司
