一、项目介绍

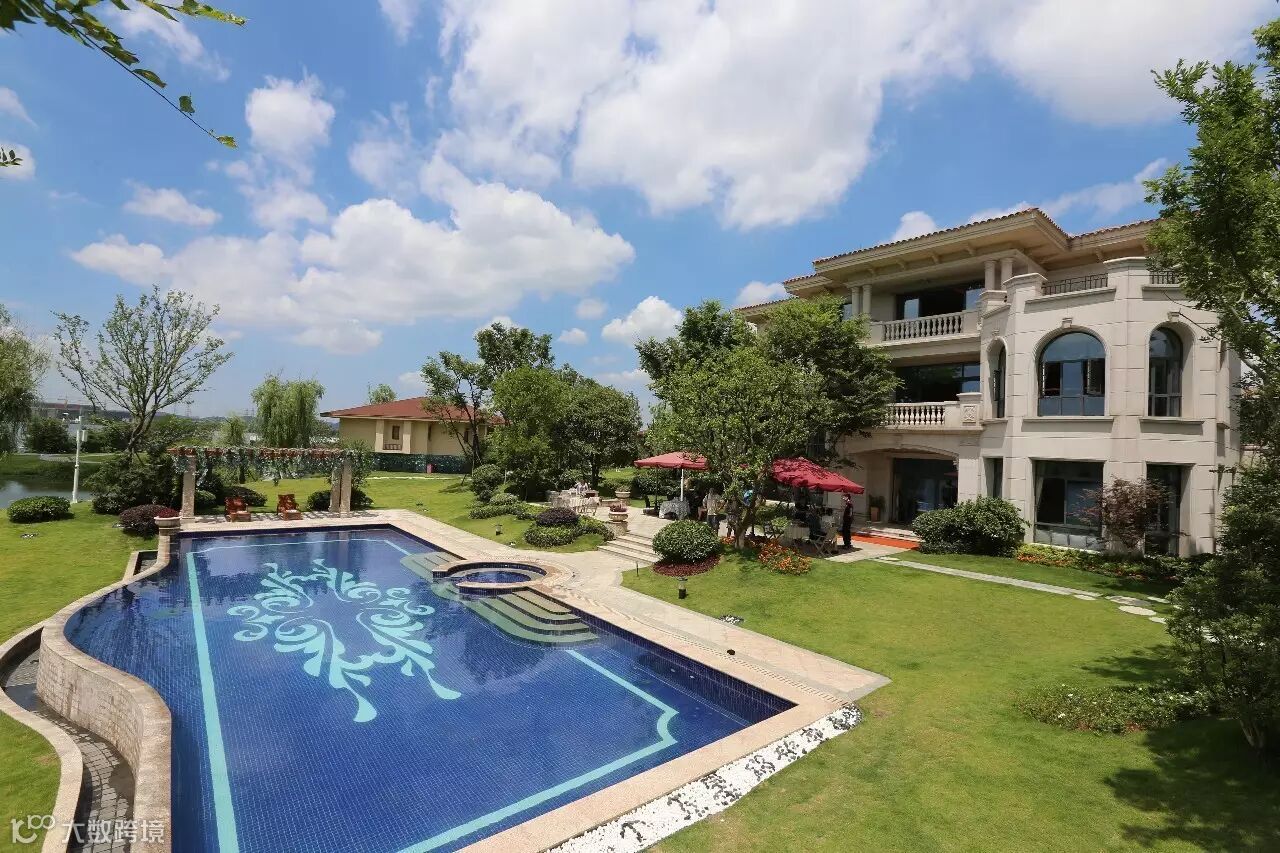

本项目为兰州碧桂园，周边均为黄土高原，业主考虑到需要一个安静和清洁的环境，所以选择了安装新风系统。这是一个三层的别墅，按国标规范，第一、二层建筑面积约110m2，设计采用百朗PM2.5系列Smarto3.0H全热交换新风机各一台，第三层建筑面积约90m2，设计采用百朗PM2.5系列Smarto2.0H全热交换新风机一台。
施工单位：兰州晨浩机电设备有限公司
二、设计依据
《室内空气质量标准》（GB/T 18883-2002）
《地面辐射供暖技术规程》（DB21/T 1686-2008）
《采暖通风与空气调节设计规范》（GB 50019-2003）
《建筑给排水及采暖工程施工质量验收规范》（GB 50242-2002）
《民用建筑节能设计规范》（GB 50176-2016）
《民用建筑电气设计规范》（JGJ 16-2008）
三、设计与施工说明
根据新风的设计要求，每个独立区域均需要设置单独进风口和排风口，需要在房屋梁上打洞过梁，加上水电孔、空调孔，对房屋来说是很大的安全隐患。采用墙送风顶排风方式，这样可以减少一半以上的打孔数量。墙送风的优势：墙面出风，顶上回风管道不交叉。由于回风口设于吊顶上，下送上回的气流组织形式，有利于从使用空间中排除污染物，从而保证新风工作区较高的换气效率和空气质量，而且人主要的活动区域是地上三分之一空间，这样更有利于人体得到新风中所包含的新鲜氧气。根据规范，新风末端风口风速不得超过2m/s，属于无感风，所以业主也不必担心送风安装在墙面会引起扬尘等问题。墙送新风的进风管在地面，回风管依然在顶上。
四、主机安装

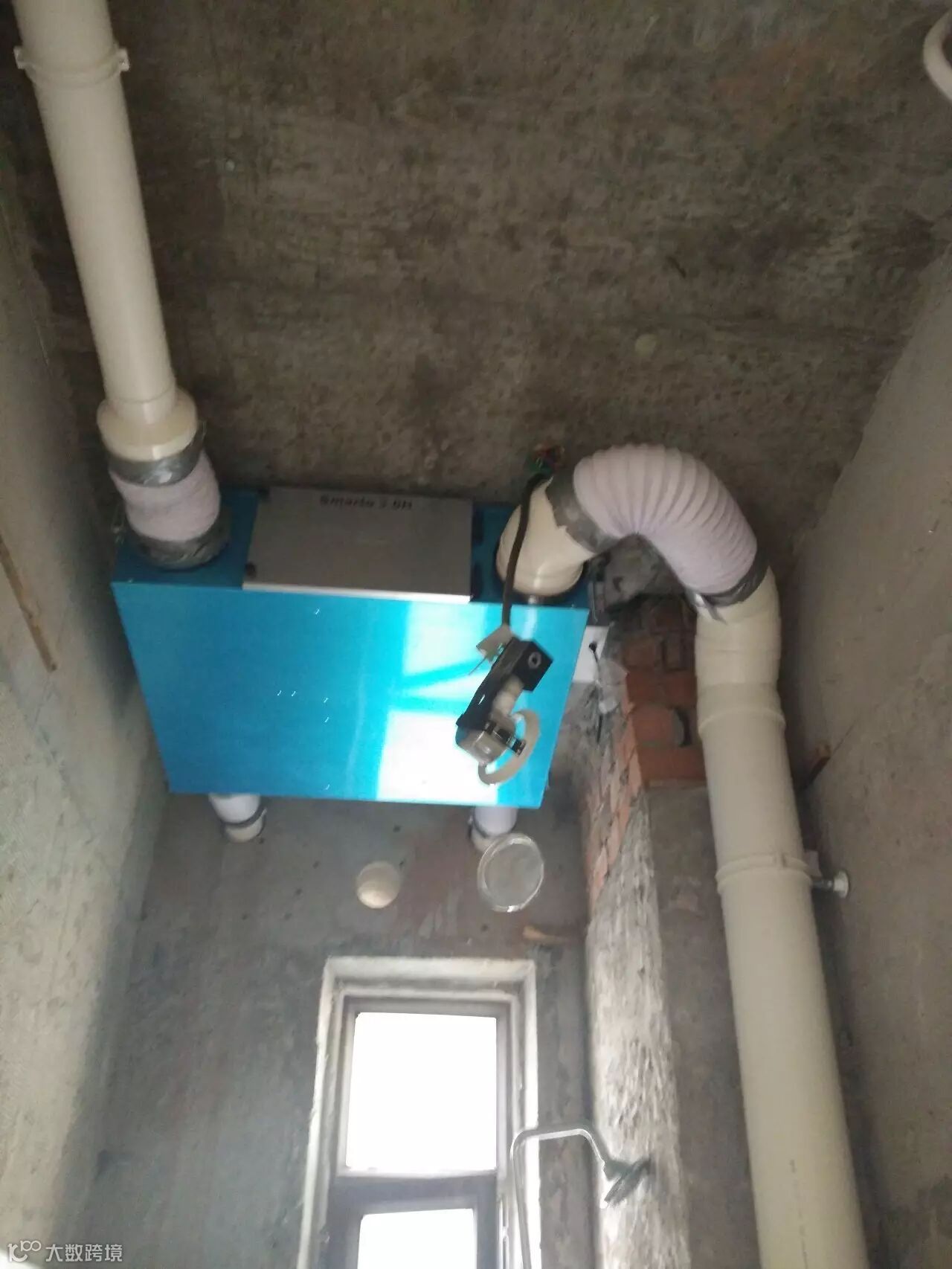

主机安装在卫生间，竖管放在卫生间烟道旁，下端连接地送风分配箱，从卫生间地面铺设管道进入客厅、卧室等各个区域（从墙体打孔而非悬梁），送风管再用石膏板或者木工板包起来，正好可以盖住管道和地出风分配箱。为了使新风机的运行声音更低，兰州晨浩机电设备有限公司设计了消音管，安装在送风、回风端，业主非常满意实测效果。由于墙送风风配箱本身是一个小的静压箱结构，所以虽然风速同样较高，但没有风噪的问题。
五、管道施工图

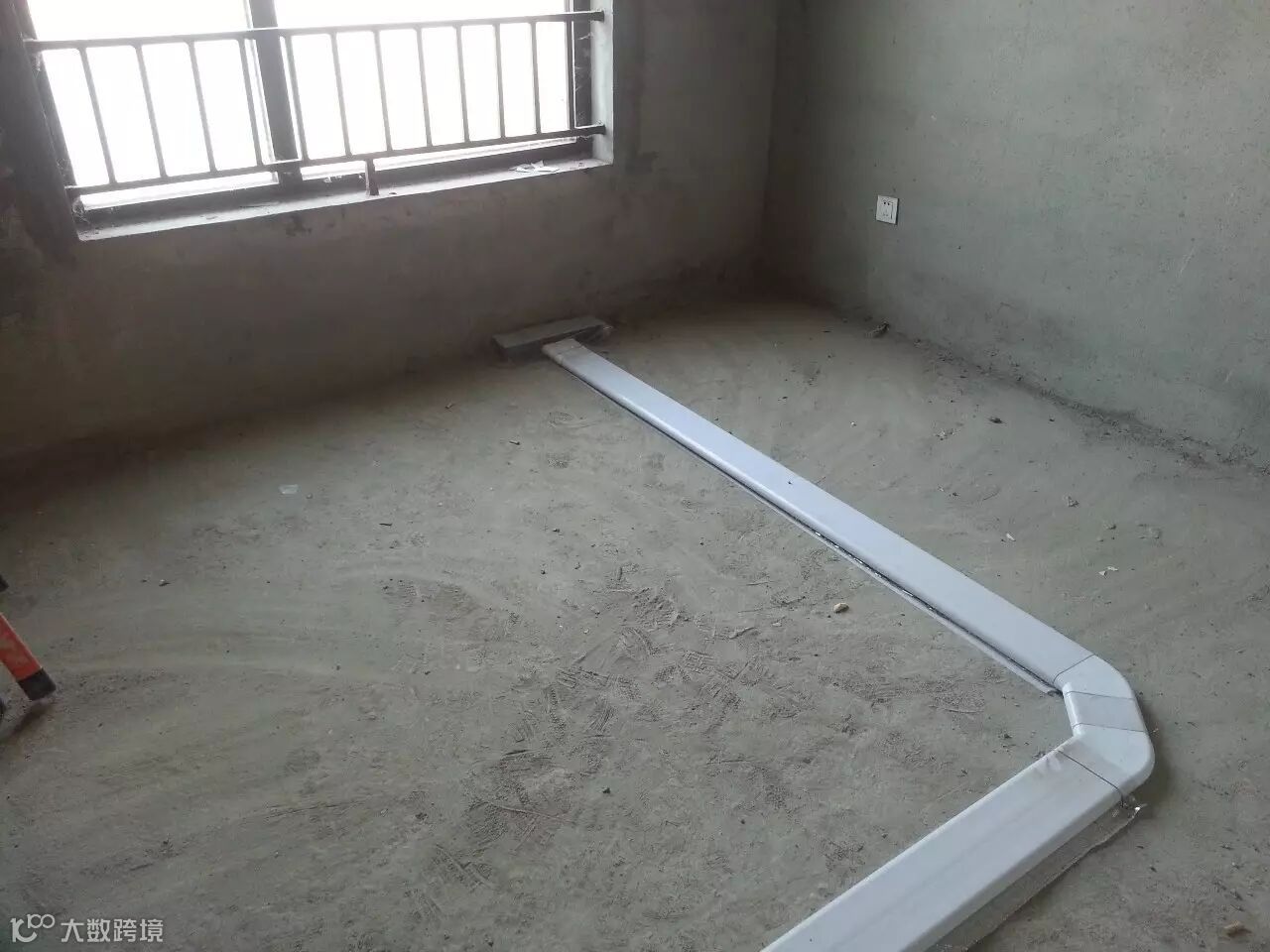

管道的走向、风口的安装位置应符合设计图纸的要求，为防止阻力过大，应尽量采用两个45°弯头代替90°弯头。
末端风口需要保护好，防止施工污染。
六、墙送风与地送风对比

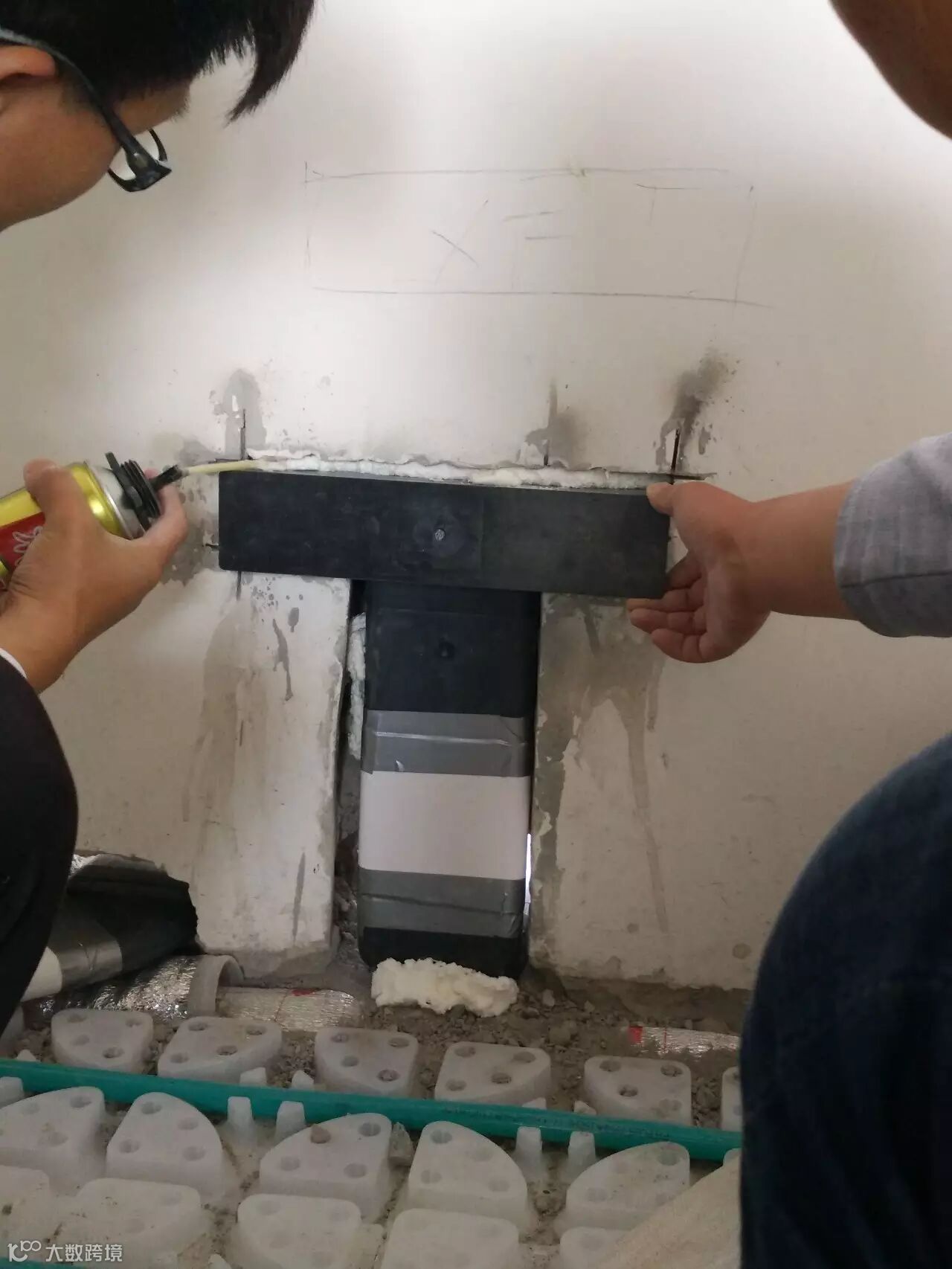

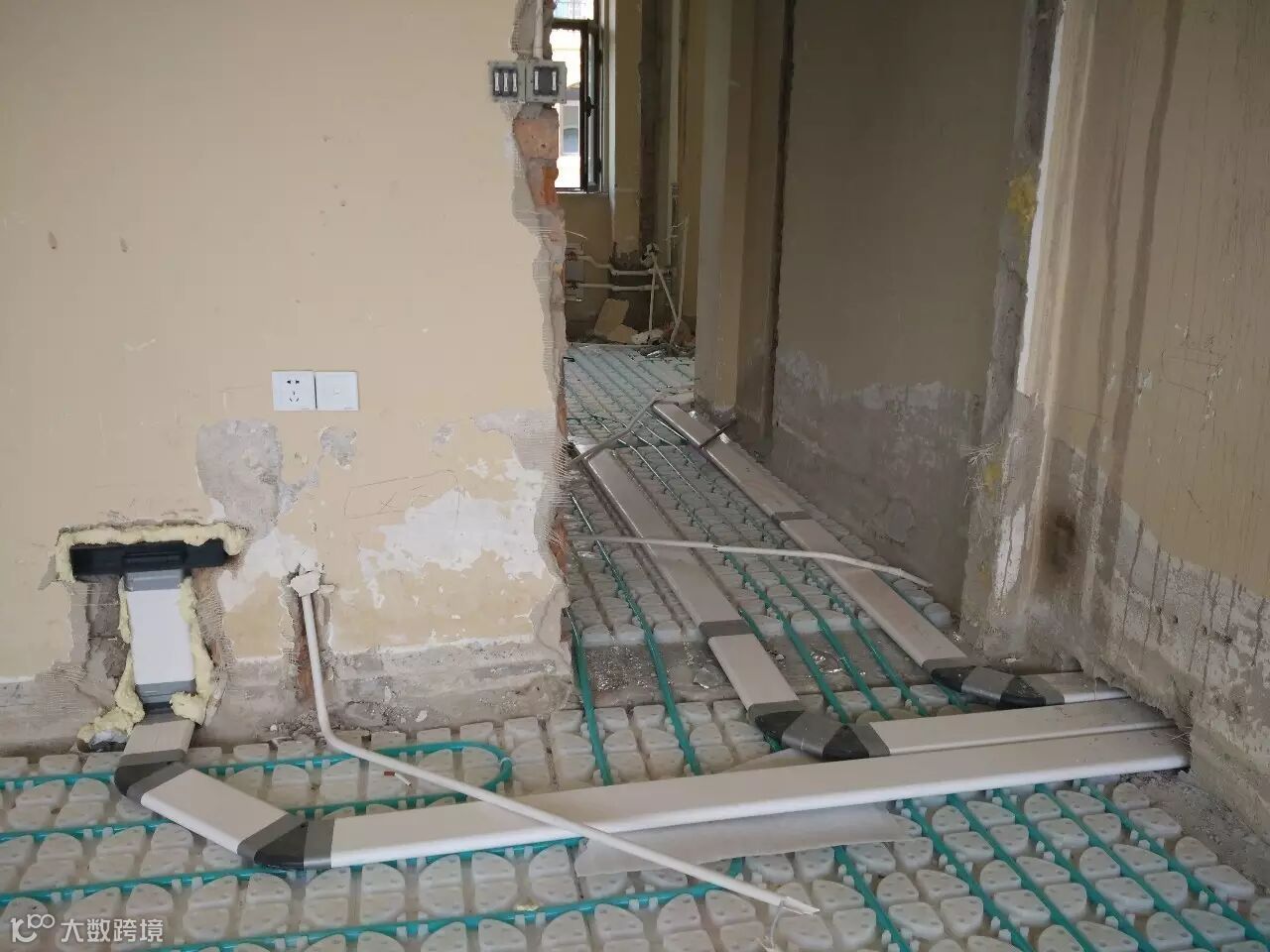

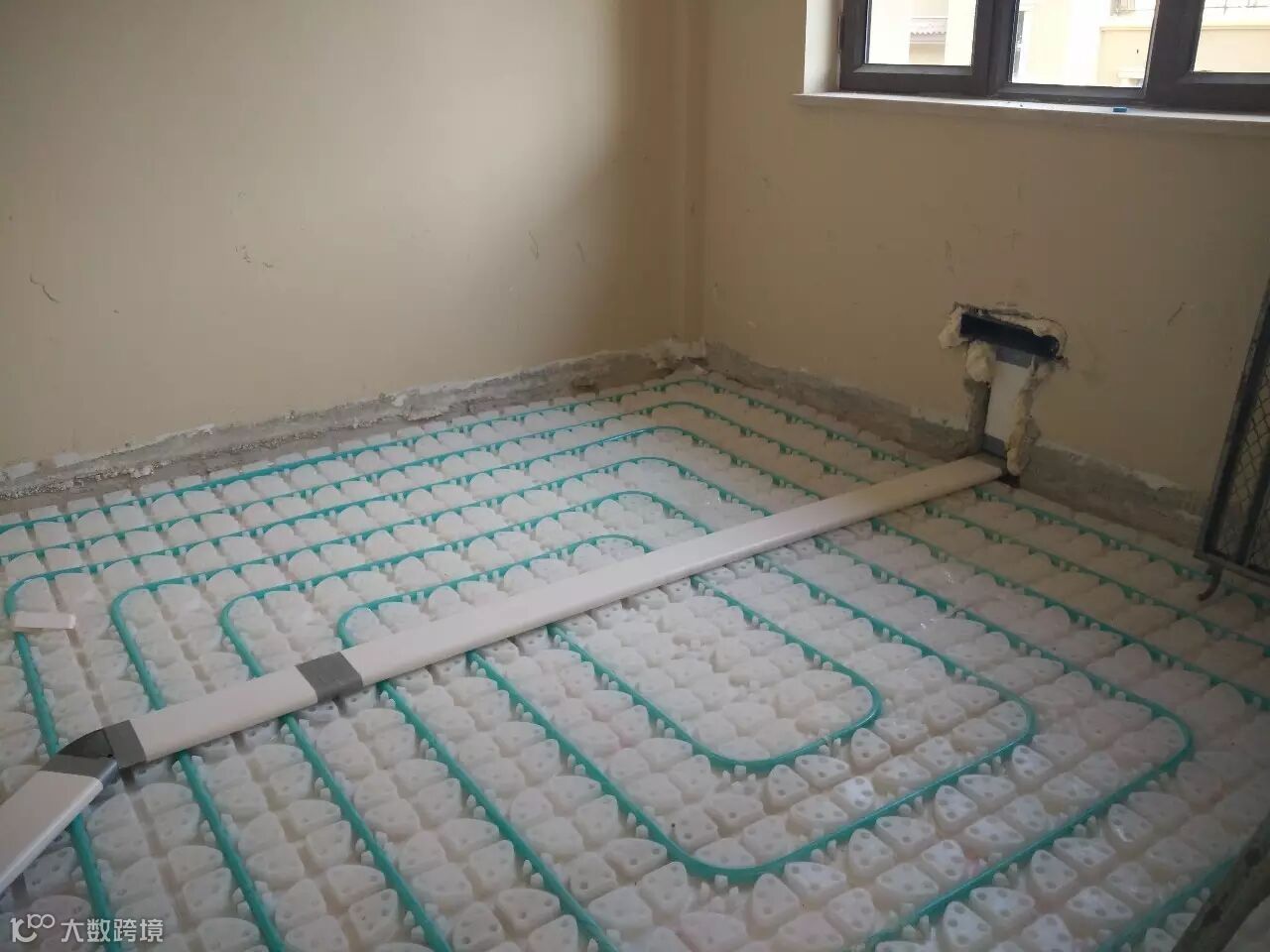

墙送风施工现场。

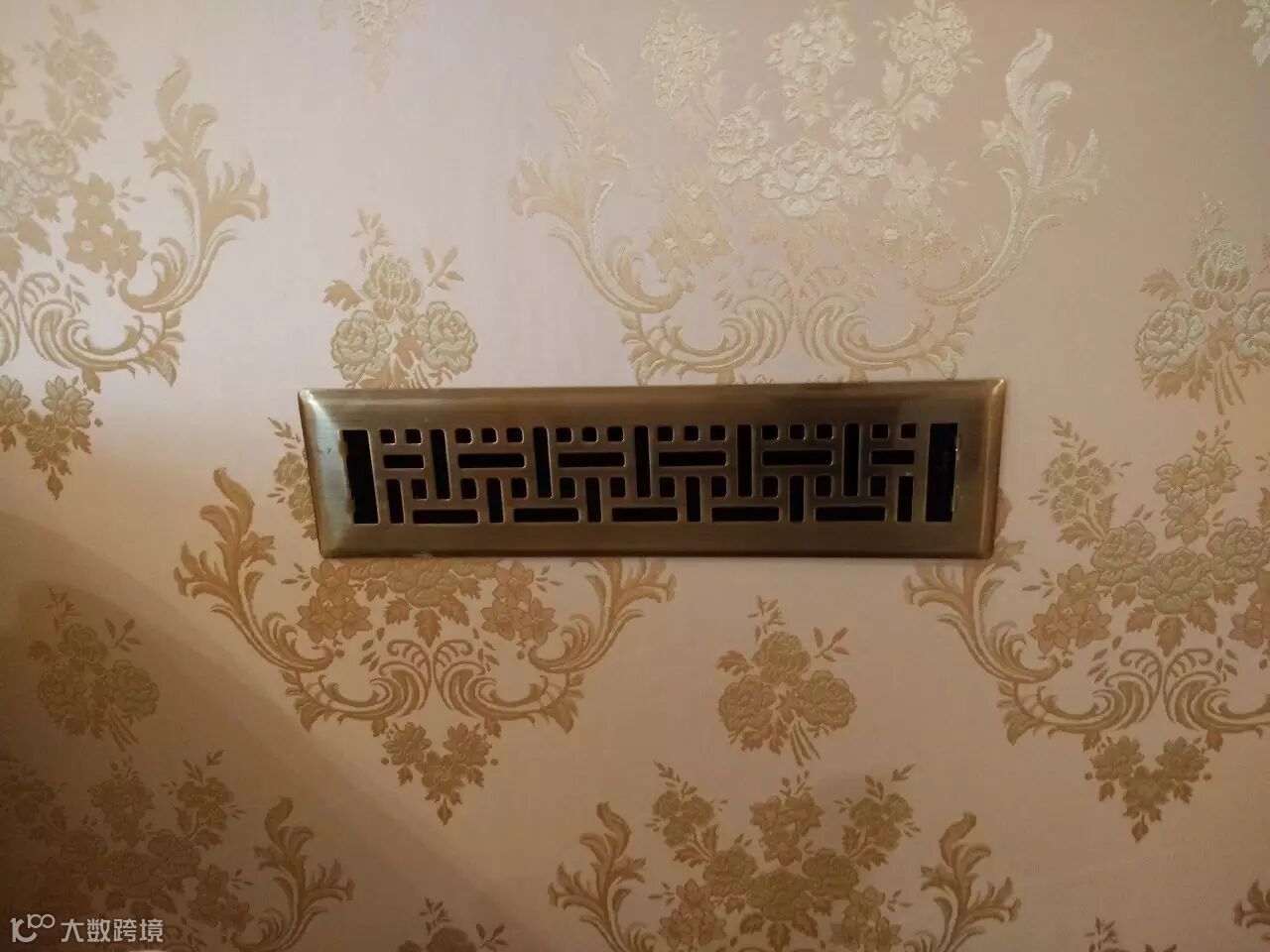

装修后效果图。
其他公司安装的地送风施工现场。

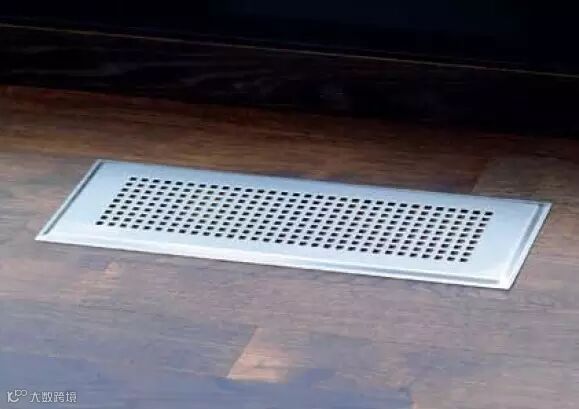

其他公司安装地送风的效果图。
选用地送风模式，每次打扫卫生时容易把灰尘带进新风口内，开启设备时容易造成二次扬尘污染；兰州晨浩机电设备有限公司选用墙送风模式，不会造成灰尘的累积和扬尘的污染，既美观、清洁、隐蔽、实用又环保。
七、施工总结
新风施工周期较长，特别是墙送风，需要配合其他工序分次完成。所以必须在管道铺设完成后，将机器和各风口风量进行测试并调节好，然后再拆除影响其他工序施工的部件。如果等全部施工结束后再去调试机器或调整设计，则几乎是不可能的，往往就不能达到较为满意的效果。俗话说“三分产品，七分安装”，通过合理的设计、施工，安装一套大风量、低风损、无噪音的新风系统。自从有了新风系统，每天将室内的空气彻底地数次换新，不用打开窗户就能畅享新鲜空气，让家人呼吸更舒适。
