元器件(1)-压敏电阻及放电管应用

元器件(1)-压敏电阻及放电管应用 苏州三现电子科技有限公司
2024-08-27
0

 交流输入端常选用压敏电阻及放电管抑制浪涌及脉冲群等干扰。




        压敏电阻及放电管均是ESD(静电释放)/浪涌保护器件,常见于交流输入端。

        本文仅为入门基础分享,简要介绍器件工作原理及关键参数,后续将介绍EMC测试项中浪涌及脉冲群相关内容。


01

压敏电阻

        MOV (Metal Oxide Varistors)压敏电阻 的非线性伏安特性使其成为过压保护器件。

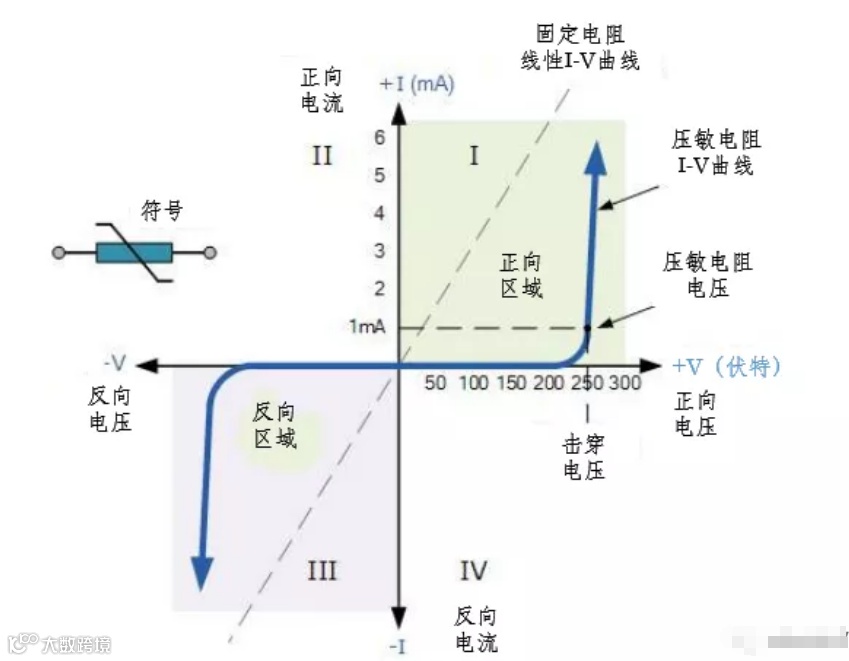

工作原理:

        当端电压较低时,压敏电阻呈现MΩ级高阻抗性,工作在漏电流区;而当端电压升高时,压敏电阻进入非线性区,内阻会急剧减小,电流变化范围大,而电压变化范围小。端电压继续升高,压敏电阻进入饱合区,呈现出一个很小的线性电阻,当在饱合区工作时间过长时,压敏电阻会过热烧毁甚至爆炸。

关键参数:

1.标称压敏电压(V1mA,Varistor Voltage

        指通过8/20us持续时间的1mA脉冲电流时压敏电阻两端电压。也为触发压敏使得阻抗急剧减小的门限电压。部分规格书中标有V0.1mA电压值,二者相差十倍。

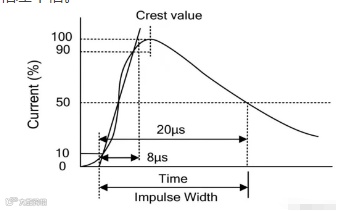

        8/20us脉冲波形定义参考国巨器件。

2.最大连续工作电压(Max Allowable Voltage)

        使压敏电阻具有高阻抗特性的工作电压。一般为交流有效值或直流最大值。

3.最大箝位电压Vc(Maximum Clamping Voltage,或称残压

        压敏电阻承受冲击电流Ip 的8/20us脉冲波时两端电压。残压直接作用于保护电路,因此需考虑保护电路可承受最大电压选择残压。

4.通流量(Withstanding Surge Current

        压敏电阻可承受的8/20us脉冲波的最大冲击电流峰值。

        规格书中一般给出的为冲击1次的I值。选择压敏电阻时,需按压敏浪涌寿命次数曲线中冲击10次到100次计算,实际浪涌电流应为最大冲击通流量的30%左右。



        选型时需首先估算可使用的压敏电阻标称电压值

V1mA=a*U/(b*c)

式中         a为电压波动系数,一般取1.2;

                U为最大工作电压;

                b为压敏电压误差,一般取0.85;

                c为压敏电阻的老化系数,一般取0.9。

        其次,根据浪涌电压等级估算压敏电阻通流量。

        例如,浪涌差模电压Vtest=2kV,残压Vclam=775V

        则                Ip=(Vtest-Vclam)/2

        式中            2为测试波形为8/20us时对应浪涌测试仪内阻。

        推导             I=Ip/0.3=2042A

        根据标称电压及通流量可快速选择压敏电阻。

        其余参数还有结电容、工作温度、脉冲能量等,这些参数需结合实际工作情况及浪涌测试条件进一步优化压敏电阻选择。



02


气体放电管


        陶瓷气体放电管(GDT)是一种很好的浪涌保护器件,其绝缘电阻高达级别,老化速度低,可靠性高。

工作原理:
        当放电管端电压增大到超过气体的绝缘强度时,两极间的间隙将放电击穿,由原来的绝缘状态转化为导电状态,导通后放电管两极之间的电压维持在放电弧道所决定的残压水平 ,一般为几十伏。

关键参数:

1.直流击穿电压(DC spark-over voltage)

        在放电管两端施加100V/s的直流电压时的击穿电压值,是放电管的标称电压,误差范围一般为±20%。

2.冲击击穿电压(Impulse spark-over voltage)
        在放电管两端施加1kV/us或5kV/us的冲击电压时的击穿电压值。
3.标称冲击放电电流(Nominal Impulse Discharge Current)
        一般为8/20u脉冲波冲击10次时对应电流值。不同波形冲击及冲击次数下冲击放电电流不同。


        选型时首先根据最高工作电压选择放电管直流击穿电压,一般取最高工作电压的1.2倍,留有裕量。其次根据线路上可能出现的最大浪涌电流选择标称冲击放电电流。

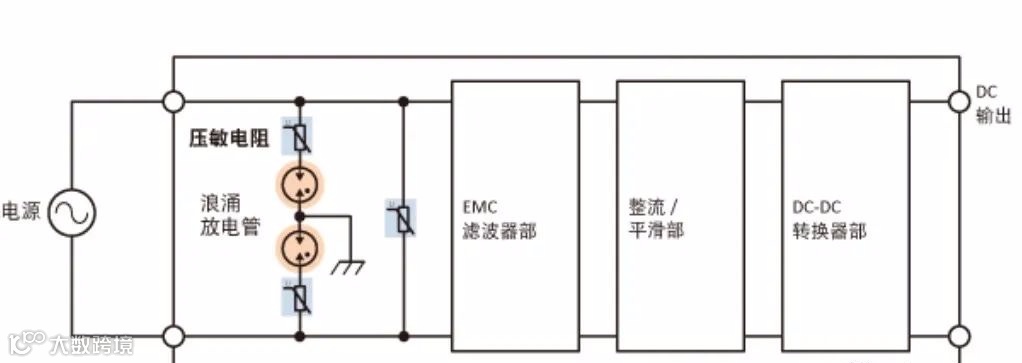

        实际使用场景中,一般压敏电阻与放电管进行串联使用。
        压敏电阻单独使用时,由于存在漏电流,导致寿命减少。或压敏失效短路时,可能造成输入短路。若单独使用压敏电阻,则需在压敏电阻前加保险。放电管单独使用时,在保护进行完成后需采取措施进行熄弧,否则仍未导通状态。
串联使用优点:
        放电管与压敏电阻串联使用时,由于放电管漏电流极其小,因此可保护压敏电阻,延长寿命。而当压敏电阻失效短路时,放电管可保障输入不造成短路风险。浪涌冲击过后,压敏电阻限制电流,放电管不能维持导通,恢复正常状态。
        虽然压敏电阻响应时间为十几ns,但由于放电管响应时间为数百ns,二者串联后响应时间增加,可能导致浪涌尖峰直接进入保护电路,因此需在后一级电路中并联压敏电阻,形成两级保护,实际使用中一般后一级为EMI滤波电路,含有共模电感,因此参数合适时可不并联压敏电阻。
