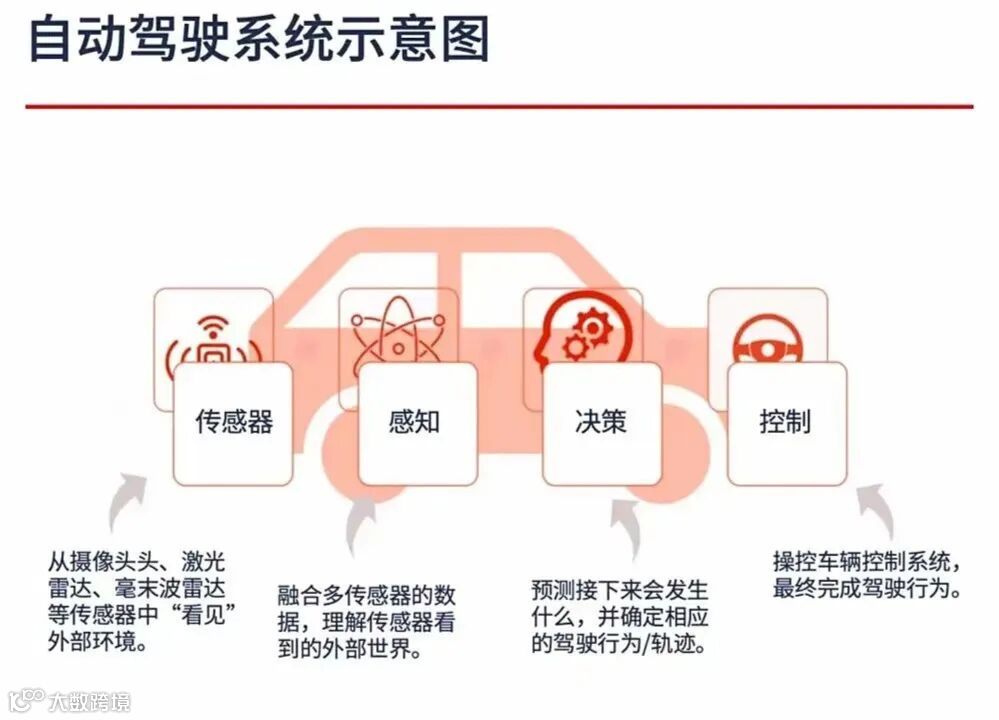

一、感知模块：环境信息的实时获取与处理
1. 功能定义与核心任务
感知模块是智能驾驶系统的“感官”，负责通过传感器实时捕捉车辆周围环境信息，包括道路结构、障碍物、交通标志、行人等。其核心任务包括：
目标检测与分类：识别车辆、行人、自行车等动态障碍物。
语义分割：区分道路、车道线、路肩、绿化带等静态元素。
运动状态估计：计算目标物体的速度、加速度及运动轨迹。
多传感器融合：整合不同传感器数据，提升感知精度与鲁棒性。
2. 技术路线与传感器配置
2.1 主流传感器类型及特性
| 传感器类型 | 工作原理 | 优势 | 局限性 | 典型应用场景 |
|---|---|---|---|---|
| 摄像头 |
|
|
|
|
| 激光雷达（LiDAR） |
|
|
|
|
| 毫米波雷达 |
|
|
|
|
| 超声波雷达 |
|
|
|
|
2.2 多传感器融合策略
前融合（Early Fusion）：在原始数据层进行融合，如将激光雷达点云与摄像头图像像素级对齐。
技术实现：标定传感器外参（旋转矩阵与平移向量），应用卡尔曼滤波或深度学习模型（如PointPainting）进行数据关联。
优势：保留原始信息完整性，提升小目标检测能力。
后融合（Late Fusion）：各传感器独立处理数据后，在目标级进行融合。
技术实现：匈牙利算法匹配不同传感器的检测结果，加权投票确定最终目标属性。
优势：计算资源需求低，容错性强。
2.3 深度学习在感知中的应用
目标检测模型：
Two-Stage模型：Faster R-CNN通过区域建议网络（RPN）生成候选框，再分类与回归。
One-Stage模型：YOLO（You Only Look Once）直接输出目标位置与类别，实时性更优。
语义分割模型：
U-Net：编码器-解码器结构，跳跃连接保留细节信息，适用于道路分割。
DeepLab系列：采用空洞卷积扩大感受野，精准识别复杂场景。
多任务学习：
MTL（Multi-Task Learning）：共享骨干网络，并行输出检测、分割、深度估计结果，提升计算效率。
3. 极端场景处理技术
恶劣天气补偿：
激光雷达：采用1550nm波长提升雨雾穿透性，点云滤波算法（如DBSCAN）去除噪声。
摄像头：HDR成像+去雾算法（如暗通道先验）增强图像质量。
动态遮挡应对：
轨迹预测：基于LSTM网络预测被遮挡物体的运动路径。
概率占据栅格：构建栅格地图并计算每个栅格的障碍物存在概率。
二、定位模块：高精度位置与姿态确定
1. 功能定义与精度要求
定位模块需实现：
绝对定位：车辆在地球坐标系中的经纬度（误差<10cm）。
相对定位：相对于车道、交通标志的局部位置（误差<5cm）。
姿态估计：航向角、俯仰角、横滚角（误差<0.1°）。
2. 技术路线与核心算法
2.1 多源定位技术融合
| 技术手段 | 原理 | 精度 | 更新频率 | 适用场景 |
|---|---|---|---|---|
| GNSS（GPS/北斗） |
|
|
|
|
| 惯性导航（IMU） |
|
|
|
|
| 轮速编码器 |
|
|
|
|
| 视觉里程计（VO） |
|
|
|
|
| 激光SLAM |
|
|
|
|
2.2 高精度定位算法
卡尔曼滤波（KF/EKF）：
线性卡尔曼滤波：适用于高斯线性系统，融合GNSS与IMU数据。
扩展卡尔曼滤波（EKF）：处理非线性系统，如车辆运动模型。
粒子滤波（PF）：
用大量粒子表示概率分布，适用于多模态定位问题（如路口歧义）。
图优化（Graph Optimization）：
因子图：将GNSS、IMU、视觉观测作为约束节点，批量优化位姿。
2.3 高精度地图匹配
地图特征：
语义图层：车道线、交通标志、红绿灯位置。
几何图层：道路曲率、坡度、高程。
匹配算法：
ICP（迭代最近点）：激光雷达点云与地图点云配准。
NDT（正态分布变换）：将地图表示为概率分布，提升匹配效率。
3. 典型挑战与解决方案
隧道/城市峡谷效应：
多传感器冗余：IMU+轮速+视觉里程计构成紧耦合系统。
预存地图辅助：通过激光SLAM提前构建隧道内地图。
动态环境干扰：
动态物体过滤：结合感知模块输出，移除移动障碍物对定位的影响。
三、规划模块：安全高效的路径生成
1. 功能层次划分
全局路径规划：
基于高精度地图，规划起点到终点的最优路线（考虑拥堵、限速、能耗）。
局部行为决策：
确定超车、跟车、换道等策略，符合交通规则与驾驶礼仪。
运动轨迹生成：
生成平滑、动力学可行的具体路径。
2. 技术路线与算法实现
2.1 全局路径规划
图搜索算法：
A*：启发式搜索，平衡效率与最优性，适合道路网络。
Dijkstra：保证最优解，但计算量较大。
机器学习方法：
强化学习（RL）：通过仿真训练选择最小时间/能耗路径。
2.2 行为决策
有限状态机（FSM）：
定义“跟车”、“换道”、“超车”等状态及转移条件。
博弈论模型：
预测其他交通参与者行为，求解纳什均衡策略。
深度学习：
LSTM+Attention：建模多车交互，输出决策概率分布。
2.3 轨迹生成
多项式曲线：
五次多项式：满足位置、速度、加速度连续性约束。
最优控制：
LQR（线性二次调节器）：最小化跟踪误差与控制量。
采样优化：
*RRT（快速探索随机树）**：在复杂障碍环境中生成可行路径。
3. 场景化优化策略
高速巡航：
采用恒定速度模型，保持安全车距（时间间隔2-3秒）。
拥堵跟车：
IDM（智能驾驶员模型）调节加速度，减少急刹。
紧急避障：
TTC（碰撞时间）计算，触发最大减速度（>0.8g）。
四、控制模块：精准执行规划指令
1. 功能分解
纵向控制：调节油门与刹车，实现速度跟踪。
横向控制：控制转向角，保持路径跟踪精度。
横纵向协同：解决过弯速度与转向的耦合关系。
2. 控制算法与技术实现
2.1 经典控制方法
PID控制：
比例项（P）：快速响应误差。
积分项（I）：消除稳态误差。
微分项（D）：抑制超调。
局限：参数调优困难，非线性系统适应性差。
2.2 现代控制理论
模型预测控制（MPC）：
建立车辆动力学模型，滚动优化未来数步控制量。
优势：显式处理约束（如轮胎摩擦圆）。
滑模控制（SMC）：
设计滑模面，强制系统状态沿预定轨迹运动。
特点：强鲁棒性，适合不确定扰动场景。
2.3 车辆动力学模型
自行车模型：
简化转向几何关系，适用于低速场景。
公式：
δ = L R + K ⋅ e 其中，δ为前轮转角，L为轴距，R为转弯半径，e为横向误差，K为控制增益。
二自由度模型：
考虑横摆与侧向运动耦合，表达式：
{ m ( v ˙ y + v x ψ ˙ ) = F y f + F y r I z ψ ¨ = l f F y f − l r F y r m为质量，
v x , v y F y f , F y r
3. 执行器接口与容错设计
线控系统：
线控转向（SBW）：无机械连接，响应延迟<50ms。
线控制动（BBW）：电信号触发液压/电机制动，建压时间<150ms。
冗余设计：
双ECU架构，主控制器失效时备用系统接管。
制动系统保留机械冗余（如电子+液压双回路）。
五、四大模块协同工作机制
1. 数据流与实时交互
感知→定位：提供动态障碍物位置，辅助定位模块排除干扰。
定位→规划：输出车辆位姿，作为路径规划的初始条件。
规划→控制：下发轨迹点序列（位置、速度、曲率）。
控制→感知/定位：反馈执行状态（如实际转向角），用于闭环校正。
2. 典型场景协同案例
2.1 城市道路行人避让
感知：摄像头检测到前方10米有行人横穿，激光雷达确认距离。
定位：结合高精地图，确定车辆处于人行道前50米。
规划：决策紧急制动，生成减速度曲线与绕行轨迹。
控制：线控制动系统触发最大减速度，同时微调转向避免碰撞。
2.2 高速公路自动变道
感知：毫米波雷达探测相邻车道后车距离120米，速度匹配。
定位：确认车辆处于高速中央车道，允许变道。
规划：计算最佳变道时机，生成五次多项式过渡轨迹。
控制：MPC控制器协调转向与油门，平滑完成变道。
3. 系统级挑战与优化方向
时序同步：各模块采用PTP（精确时间协议）对齐时间戳，误差<1ms。
资源分配：域控制器（如英伟达Orin）动态分配算力，确保实时性。
功能安全：ISO 26262 ASIL-D认证，单点故障覆盖率>99%。
六、技术发展趋势与行业展望
1. 感知：多模态融合与边缘计算
4D成像雷达：增加高度维度信息，分辨率提升至0.1°。
光子芯片激光雷达：固态化、低成本化（目标<$500）。
车载超算：算力向2000TOPS迈进，支持Transformer大模型部署。
2. 定位：众包建图与量子导航
Crowdsourcing HD Maps：通过量产车实时更新地图，鲜度<1小时。
量子惯性导航：基于冷原子干涉仪，定位精度厘米级/小时。
3. 规划：类脑决策与群体智能
神经符号系统：结合深度学习与知识推理，处理长尾场景。
V2X协同规划：车辆编队通行效率提升30%，能耗降低15%。
4. 控制：全驱全转向与预见性控制
轮毂电机：独立控制每个车轮扭矩，实现坦克转向。
云控平台：基于5G上传路况，提前调整控制参数。
