如何选型合适的保险丝

1、额定电流（In）

标注在保险丝上的额定工作电流。该数值由制造商确定，为该保险丝所能载的电流。额定电流通常是标准推荐的档位，例如1，1.25，1.5，1.6，2等（单位：A）

2、额定电压（Un）

标注在保险丝上的额定电压，表示该保险丝可以被使用的最大工作电压。通常标准额定电压为32、63、125、250、600V。保险丝是对电流的变化而不是对电压的变化敏感。保险丝在从零到其最大额定值间的任何电压下都保持其原状，所以保险丝可以在小于其额定电压的任何电压下使用。

3、电压降（Ud）

额定电流下保险丝两端的电压降

4、冷电阻（R）

保险丝不工作时本身的电阻值。大部分保险丝是用正温度系数为材料制造的，因此，会有冷电阻和热电阻（额定电流下的电压降），实际的工作电阻位于其间。用不大于保险丝公称额定电流10%的测量电流可测得冷电阻。热电阻是根据保险丝上流过的值等于公称额定电流的电流时产生的。

5、环境温度

指直接环绕保险丝周围的空气温度，不应与室温相混淆。在许多实际场合，保险丝的温度相当高，例如保险丝安装在封闭空间，或者安装在其发热元件附近，如电阻、变压器、电感线圈等附近。

6、分断能力（Breaking Capacitor）

也称为致断容量或短路额定容量。是指在规定的电压下，保险丝能安全地切断的最大电流。当保险丝中可能通过的瞬时过载电流超过额定值时，保险丝会破碎或爆炸，引起危险。因此要求保险丝在保护动作后，还能够保持完整的状态（无爆裂、断裂）。保险丝的分断能力取决于保险丝的结构，低分断能力保险丝大部分都是玻璃壳体的，高分断能力保险丝通常有陶瓷壳体，其中许多还填充有纯净颗粒状石英材料。

7、 时间—电流曲线（Overload and Time-Current Curves）

是保险丝最重要的参数之一。当流过保险丝的电流超过额定电流时，保险丝被熔断，是一种过载状态。保险丝的时间－电流特性是过载电流和熔断时间之间的关系。时间—电流曲线是以平均数值为根据的。

时间电流特性－标准规格

8、公称熔化热能I2t

是选择保险丝最重要的参数之一，是使保险丝断开所需的能量值，是保险丝本身固有的参数，以I2t表示。I2t值是保险丝本身的一个参数，其决定因素是元件材料及保险丝元件的形状，与温度及电压无关。

9、 尺寸

除非另有规定，尺寸以毫米为单位。常用的管形保险丝外观尺寸有Φ6X30，Φ5X20，Φ3X10，Φ2X7；常用的表贴保险丝外观尺寸6.1X2.7X2.7，10.1X3.1X3.1等

1、额定电流

注意不同认证标准的电流降额，按照UL标准认证的降额是0.75，即实际稳态工作电流不应超过In的75%。按照IEC标准认证的是1.0，即实际稳态工作电流可以等于In。对于按照UL标准认证保险丝：在25℃条件下运行，工作电流不应超过保险丝的额定电流的75%，以避免有害熔断。例如，一个额定电流为10A的保险丝，通常不推荐在25℃环境温度下在大于7.5A的电流下运行。对于按照IEC标准认证保险丝：保险丝可以在额定电流下运行，实现保护。例如：额定10A保险丝，可以用于10A实际工作电流。

2、额定电压

保险丝的额定值应等于或大于有效的电路电压。

注意事项：交流和直流电压的差别和选择

3、工作环境温度

保险丝的电流承载能力试验是在25℃环境温度下进行的，这种试验受环境温度变化的影响。环境温度越高，保险丝的工作温度就越高，其寿命也就越短。相反，在较低的温度下运行将延长保险丝的寿命。因此选择保险丝额定电流的时候，要根据保险丝实际工作环境温度调整。

举例：

某单板正常工作电流为1.5A，采用按照UL标准认证的慢熔断保险丝，在室温下工作，则：

选择保险丝In=正常工作电流/认证标准降额＝1.5/0.75＝2.0A（工作环境温度25℃）

若该保险丝在70℃高温的环境温度下工作，根据下图中的曲线A（传统的慢熔断保险丝），表明70℃时的温度降额为80%，在这种情况下，

选择保险丝In =正常工作电流/（认证标准降额*工作温度降额）＝1.5/（0.75*0.8）＝2.5A（工作环境温度70℃）

通过以上计算比较

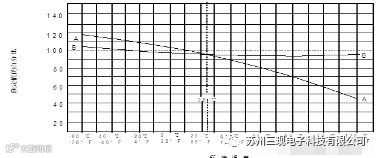

图  环境温度对电流承载能力影响的曲型曲线图

其中：

曲线A：为传统的慢熔断保险丝的曲线；

曲线B：为特快熔断，快熔断和螺旋绕制的保险丝的曲线

表 常用温度电流对照表

表中的数据是常用的温度的降额（仅供参考）：

*指直接环绕保险丝周围的空气温度，不应与室温相混淆。在许多实际场合，保险丝的温度相当高，例如保险丝安装在封闭空间，或者安装在其发热元件附近，如电阻、变压器、电感线圈等附近

4、电压降和冷电阻

一般情况下，保险丝的电阻和额定电流成反比。选用保险丝的电阻越小越好，这样保险丝的损耗功率也比较小。保险丝的电压降是在直流额定电流下测试的，由于额定电流小的保险丝有比较大的电阻，因此对低压电力的影响也比较大，在选用小规格保险丝的过程中要注意电阻的影响。

5、时间-电流特性曲线

是选择保险丝最重要的依据之一。决定了保险丝能否有效的保护电路，在故障电流发生的时候，正确的熔断。每种型号保险丝的熔断特性都有[y1] 各自的时间电流曲线。曲线的横坐标是电流，纵坐标是熔断的时间。一般在选择的过程中，这条曲线作为参考，同时选用曲线中的关键点作为依据。关键点的选择是按照保险丝认证类别不同而不同的，UL认证保险丝一般选择110%In，135%In，200%In等关键点，IEC保险丝一般选择135%In，210%In，275%In等关键点，熔断时间和关键点的关系可以参考3.7中的介绍。在选择保险丝时需要确定被保护故障电流能够安全存在电路中的时间。

举例：某快熔保险丝按照IEC标准认证，额定电流5A。测得单板上出现某一故障时，流过保险丝的故障电流是10A，即200%In。根据该保险丝的时间电流特性曲线查到，在200%In的情况下，保险丝可能工作30分钟才会熔断。这时将保险丝短路，让被测单板在此故障电流下工作30分钟，结果出现了起火的情况，说明这个保险丝的选用是不合适的。在保险丝的熔断开始之前，被保护器件就出现了不安全的情况，没有达到保护的目的。

注意事项：快熔、慢熔型保险丝的差别和选择。

保险丝的额定电流和熔断电流：

熔断电流：当电路的电流达到或超过该电流值时，保险丝熔断，保护后续电路。
额定电流：是指该保险丝能正常工作的电流最大值标称。

通常情况下，熔断电流约是额定电流的1.1-1.3倍。即熔断电流大于额定电流。
比如一标称额定电流值为10A的保险丝，当流过保险丝为10A以下时，保险丝能正常工作（性能质量可靠，一些劣质品实际熔断电流值连额定值都达不到），一旦超过11A甚至还高，保险丝熔断使电路开路，切断后续元件装置的电源，保护电路。

在实际选取保险丝时，额定电流值应当选取略小于电路理想状态下的电路额定电流值，以使保险丝能可靠保护电路中的元件。

保险丝的额定电流和熔断电流:我国的标准规定:保险丝的熔断电流是额定电流的2倍.当通过保险丝的电流超过额定电流时,保险丝不一定立即熔断,而是超过得越多,熔断得越快.当通过保险丝的电流为额定电流的1.45倍时,熔断的时间不超过5 min;当通过保险丝的电流为额定电流的2倍(即等于熔断电流)时,熔断的时间不超过1 min。

一个闭合电路中，当得知负载的电阻，负载两端的电压，可通过公式I（电流）=U（电压）/R（电阻）得出电流。电流也可以通过公式I=P（功率）/U（电压）得出。在交流电路中，I=P/1.732/U/cosΦ，保险丝的熔断电流指的是其有效值。

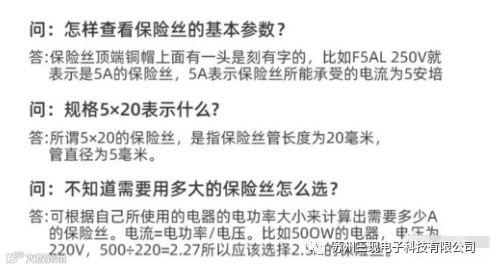

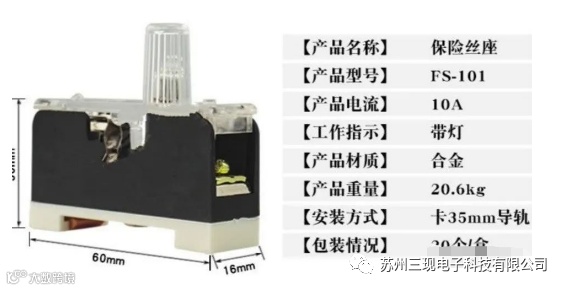

保险丝座：
