BMS（电池管理系统）中的绝缘检测电路是保障高压电池系统安全运行的核心模块，其设计需兼顾精度、成本及多工况适用性。以下从检测原理、电路设计、技术标准及实际应用等角度，对当前主流的绝缘检测电路进行详细解析：
一、绝缘检测的核心原理
绝缘电阻的定义与重要性
绝缘电阻指电池总正（Rp）、总负（Rn）对车身地的电阻值，用于评估高压回路与低压地之间的绝缘状态。若任一电阻值过低（如低于100Ω/V），可能形成漏电回路，导致触电、短路甚至火灾风险。
。检测目标
根据国家标准（如GB 18384-2020），BMS需实时监测Rp和Rn，并以较小值作为系统绝缘电阻指标。当绝缘电阻低于阈值时触发报警或切断高压回路。
二、主流绝缘检测电路及方法

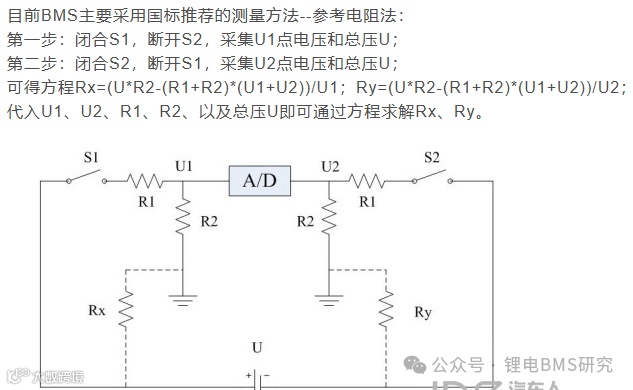

1. 平衡电桥法
原理：在总正、总负对地回路中并联固定检测电阻（如1MΩ），通过比较两侧电压变化判断单端绝缘故障。
局限性：无法检测双端绝缘故障（即Rx和Ry同时降低），且当两者阻值接近时误差显著增大。
2. 不平衡电桥法
改进点：在正/负极侧分别加入开关和可变电阻，通过切换开关改变等效电路，采样多组电压值联立方程组计算Rp和Rn，可检测双端故障。

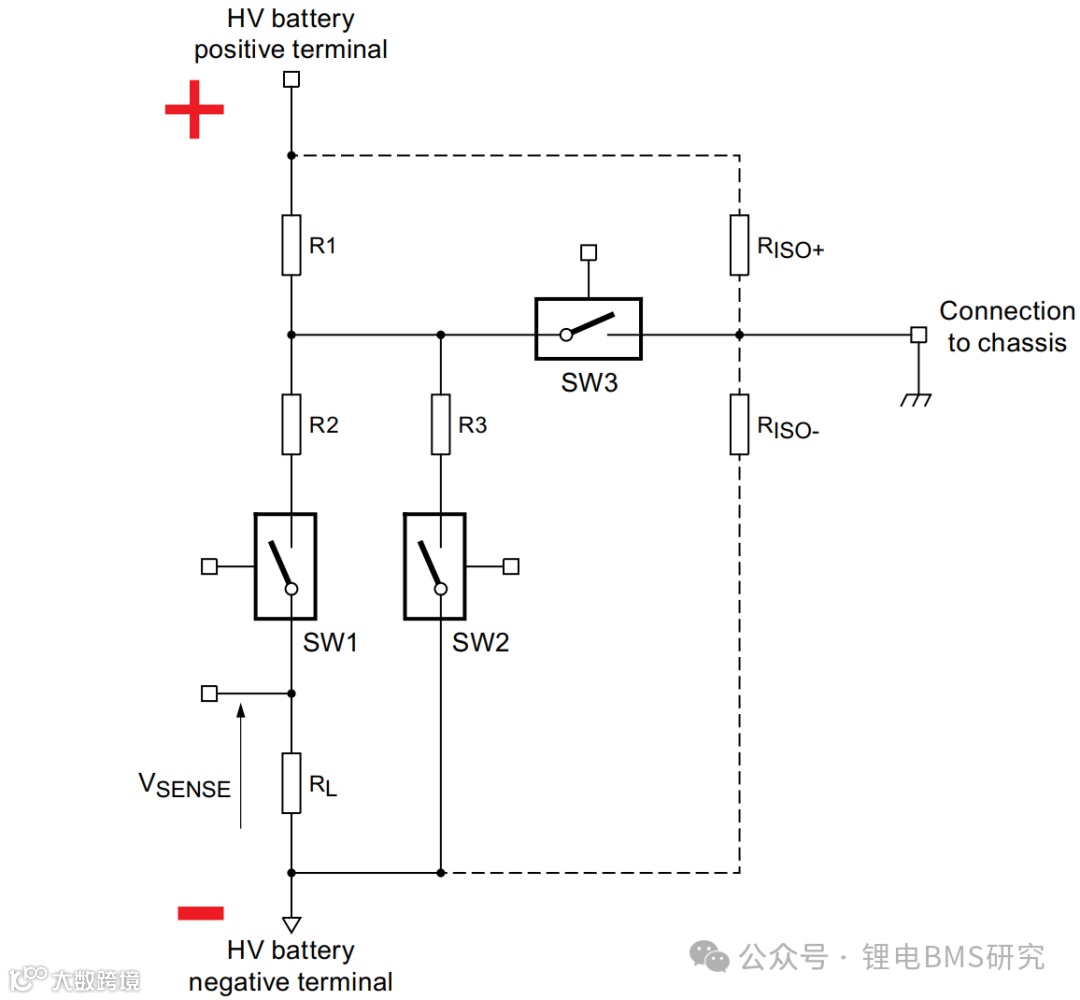

述图示电路中，增加三路开关，四个已知电阻 R1 、R2、R3、RL，，通过交替切换开关 SW1 、SW2 改变两极对地的等效电阻，得到正、负极检测电阻上不平衡的检测电压 Vsense，从而计算出正负极的绝缘电阻，正负极检测电阻上的电压随着开关切换周期变化，当某一极绝缘电阻变低时该侧检测电阻电压变小，对应另一侧检测电阻的电压变大。
① Open SW1 & SW2 & SW3 ,测量 Vbattery 正极电压 Vbat
② Close SW1 & SW3 , 等待 10ms 左右，测量 Vsense 电压，转化后记录为 V1

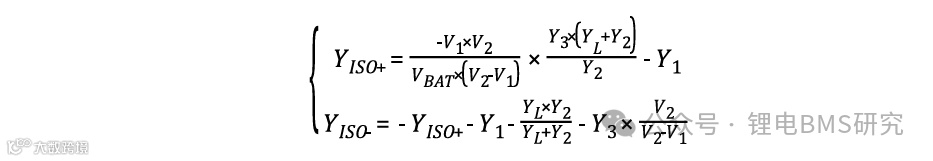

参考电导法与基尔霍夫电流定律：
优缺点：精度高但需多路采样开关，成本较高。
3. 改进型不平衡电桥电路
电路设计：简化传统不平衡桥电路，仅需1个采样电阻（如R4）、3个固定电阻（R1-R3）及2个隔离开关，通过三组开关状态切换获取数据。
计算流程：
状态1：计算总压Vbat；
状态2-3：闭合不同开关，获取比值参数a、b；
联立方程求解Rp和Rn，显著减少计算量。
优势：减少采样线至2根，降低硬件成本，适用600V-1500V高压系统
。
4. 多功能集成检测电路
设计目标：整合绝缘检测与总压检测功能，减少器件数量和体积。
实现方式：通过切换开关（K1-K5）重构电路拓扑，分时实现：
前端/后端总压检测；
正/负极绝缘电阻检测。
案例：东方电气的专利方案利用分压电阻和开关网络，通过同一采样模块完成多项检测，降低BMS板件复杂度
。
三、典型应用案例分析
1. 特斯拉Model 3的绝缘检测电路
拓扑结构：采用简化电桥法，正/负极各设2MΩ电阻桥臂，通过高压MOS开关接入车身地。
特点：
共用高压检测电路，减少独立元件；
使用光隔离驱动器（如ACPL-K30T）控制负极桥臂开关，解决负电压驱动问题7。
2. 行业标准与精度要求
国标要求：绝缘电阻最低阈值通常为100Ω/V（直流），检测范围覆盖0-10MΩ。
精度分级：
低阻区间（≤100kΩ）：误差≤15%；
高阻区间（100kΩ-10MΩ）：误差≤10%。
四、技术挑战与发展趋势
环境干扰问题：充电桩与BMS的绝缘检测可能互相干扰，需确保充电桩按标准关闭检测功能。
多电芯场景：中间电芯绝缘故障可能影响总正/负检测结果，需结合分布式监测或更复杂模型.
。趋势方向：
高集成度：融合绝缘检测、总压监测及故障诊断功能；
算法优化：采用机器学习预测绝缘劣化趋势，提升预警能力；
低成本方案：通过简化电路设计（如单采样电阻）降低硬件成本。
五、总结
当前BMS绝缘检测电路以不平衡电桥法为主流，通过开关切换和方程组求解实现高精度检测。新型设计（如集成式电路、简化采样拓扑）进一步优化了成本与可靠性。实际应用中需结合国家标准和具体工况，选择适配方案。未来随着高压平台普及，检测电路的高压兼容性及智能化将成为研发重点。
