01

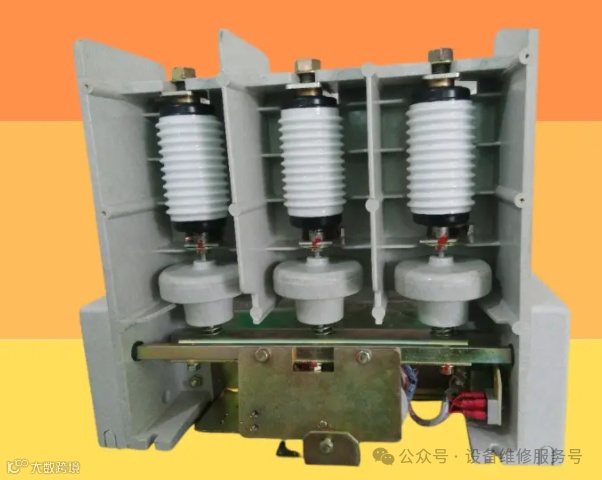

真空接触器的组成
真空交流接触器主要由以下几个部分组成：
真空开关管：这是真空接触器的核心部件，用于实现电路的接通和断开。真空开关管内部包含动触头和静触头，它们在真空环境中工作，以消除电弧对触头的损伤，延长使用寿命。
电磁操作机构：该机构包括线圈、铁心、磁极板、衔铁板、转轴、动臂等部件。当线圈通电时，产生的电磁力会驱动衔铁吸合，进而带动动臂和动导杆等部件运动，使真空开关管的动触头与静触头接触，实现电路的闭合。当线圈断电时，电磁力消失，衔铁在反力弹簧的作用下释放，动触头与静触头分离，电路断开。
整流装置：真空交流接触器通常带有整流装置，用于将输入的交流电转换为直流电供给线圈。这是因为直流线圈能使吸合更加稳定可靠。
触头系统：除了真空开关管内的主触头外，真空接触器还包含辅助触头。辅助触头通常位于衔铁板一端，由衔铁上下运动带动其运动。辅助触头用于满足各种控制方式的要求，如自锁、互锁等。
灭弧装置：虽然真空开关管本身具有良好的灭弧性能，但部分真空接触器还可能配备额外的灭弧装置以进一步确保电弧的熄灭。这些装置可能包括半封式纵缝陶土灭弧罩或强磁吹弧回路等。
辅助部件：真空接触器还包括一些辅助部件如反作用弹簧（用于线圈失电时使触头复原）、缓冲弹簧（用于减小衔铁吸合时的冲击力）、触头压力弹簧（用于增加触头吸合时的压力减小接触电阻）以及传动机构、底座、接线柱等。
工作原理简述：
02
真空接触器的历史
03
真空接触器的种类
-
户内型：适用于室内安装，通常用于低压或中压电力系统。 -
户外型：适用于室外安装，能够承受恶劣天气条件。 -
按照结构类型分类： -
上下布置型：触头和线圈分别位于接触器的上下部分，这种结构便于维护和更换部件。 -
前后布置型：触头和线圈前后排列，这种结构紧凑，适合空间有限的应用场景。
-
电磁保持型：通过电磁线圈的磁力保持触头闭合状态。 -
机械保持型：通过机械装置保持触头闭合状态，即使在电磁线圈失电的情况下也能保持闭合。
-
通用型：适用于多种电气设备的控制和保护。 -
专用型：针对特定设备或系统设计，如电机起动器、变压器保护等。
-
低压型：通常指额定电压在1kV以下的接触器。 -
中压型：额定电压在1kV至35kV之间的接触器。 -
高压型：额定电压在35kV以上的接触器。
-
铜钨合金触头：具有良好的导电性能和耐磨损能力。 -
银镉氧化物触头：适用于高温环境，具有较高的耐热性。
-
防爆型：适用于易燃易爆环境，具有防爆功能。 -
智能型：集成了智能化控制系统，可以进行远程监控和控制。
04
真空接触器的使用维护
