1. 超导电机

Superconducting Motor

超导电机是一种利用超导材料作为绕组或转子元件的电机，相比传统电机，它具有更高的功率密度、更高的效率以及更低的损耗。

超导材料在低温下可以表现出零电阻和完全抗磁性（迈斯纳效应），使电机可以极大地减少铜损和铁损，提高能量转换效率。

超导电机可以同时实现轻量化小尺寸和高功率。

The mechanism of a superconducting motor

东芝超过2700马力的超导电机

来源：企业官网

2. 感应电机

Induction motor

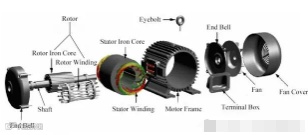

感应电动机又称异步电动机，是一种交流电动机。根据电源相数不同，可分为单相和三相。感应电动机的主要结构由定子和转子两部分组成。此外，还有端盖、轴承、电机架等部件。

鼠笼型异步电动机示意图

特斯拉第一款量产电动汽车是Roadster，采用传统的三相交流感应电动机。

该电机类型为三相四极感应电机，额定电压为375V，具有大功率和扭矩输出。Roadster的感应电机峰值功率达185kW，最高转速达14000RPM；异步感应电机峰值功率达215kW，最高转速达13000RPM，最大扭矩达430Nm，功率密度达2.25kW/kg，这些参数共同赋予了Roadster优异的性能表现。

图片来源：特斯拉

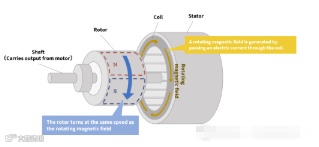

3. 永磁同步电机

PMSM

永磁同步电机是一种定子绕组与永磁转子同步旋转的交流电机，具有高功率密度、高效率和优异的动态响应特性，被广泛应用于新能源汽车、工业自动化、航空航天、家用电器等领域。

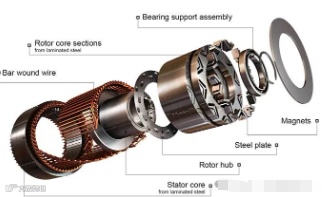

Interior permanent magnet synchronous motor

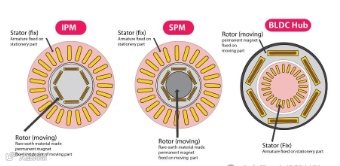

4. IPM电机和SPM电机

两者之间的区别

IPM电机：

内置式永磁体 (IPM) 是一种交流电源电机，其中稀土材料制成的超级磁铁安装在转子槽内，线圈绕组（电枢）固定在定子上。与其他 IPM 电机相比，具有高效率、高可靠性、高扭矩和大功率密度。

SPM电机：

也是一种交流供电电机配置，其中超级磁铁安装在转子表面。SPM 电机还提供高扭矩、高效率和高可靠性。

与 IPM 电机一样，SPM 也是同步电机，但这里的永磁电机安装在转子表面上，而电枢固定在定子上。在 SPM 中，磁阻转矩最小，因此产生的转矩小于 IPM 电机。

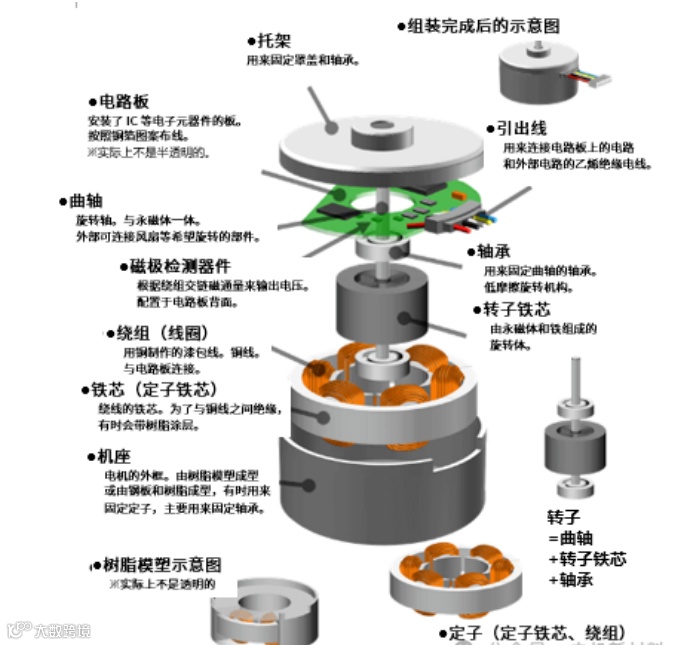

5. 无刷直流电机

Brushless DC Motor

图片来源：CSDN

无刷直流电机是一种电子换向的直流电机，通过霍尔传感器或磁编码器检测转子位置，并由控制器（电子驱动器）调节电流，实现无刷运行。

BLDC电机与传统的有刷直流电机（BDC）相比，取消了机械换向器和电刷，从而具有更高效率、更长寿命、更低噪音和更少维护的优势，因此广泛应用于电动汽车、无人机、家电、工业自动化、医疗设备等领域。

6. 有刷直流电机

Brushless DC Motor

有刷直流电机是一种通过机械换向器（电刷和换向器）实现换向的直流电机。它依靠碳刷与换向器接触，使电流方向不断变化，从而驱动转子旋转。

虽然有刷直流电机在某些应用上逐渐被无刷直流电机（BLDC）取代，但由于其成本低、控制简单、启动扭矩大，在许多工业和消费类设备中仍然有广泛应用。

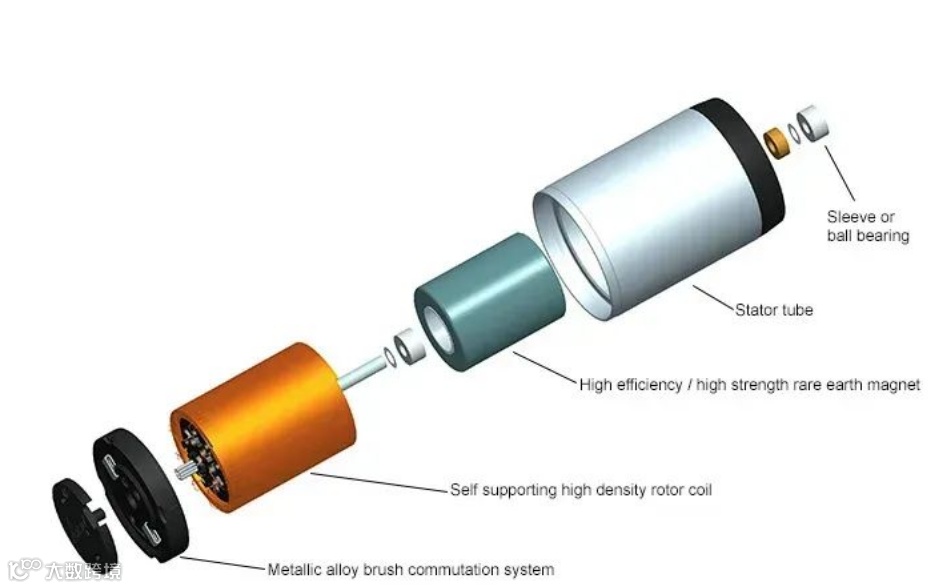

图中的有刷直流电机技术源自一种基于无铁转子（自支撑线圈）的设计，结合了贵金属或碳铜换向系统和稀土或铝镍钴磁铁。

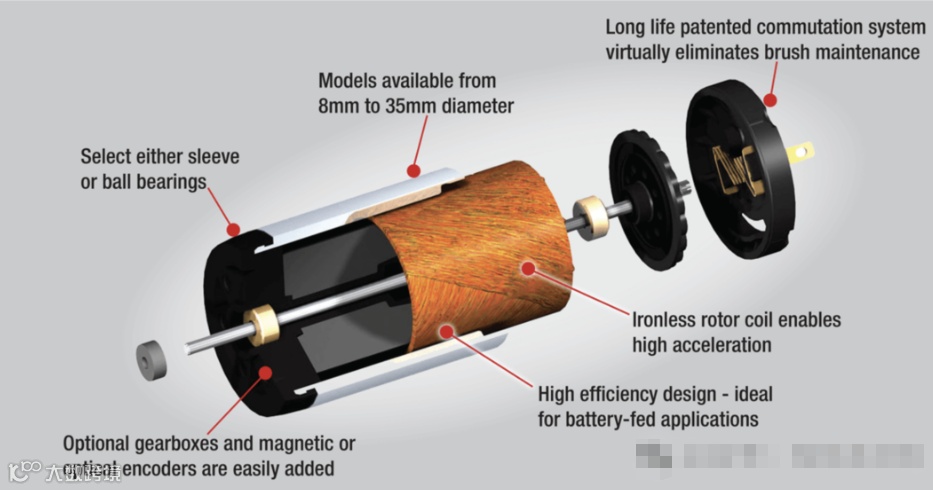

直流电机图

所有直流电机均由三个主要子组件组成：

1.定子

2.刷架端盖

3.转子

7. 液冷电机

Liquid-Cooled Motor

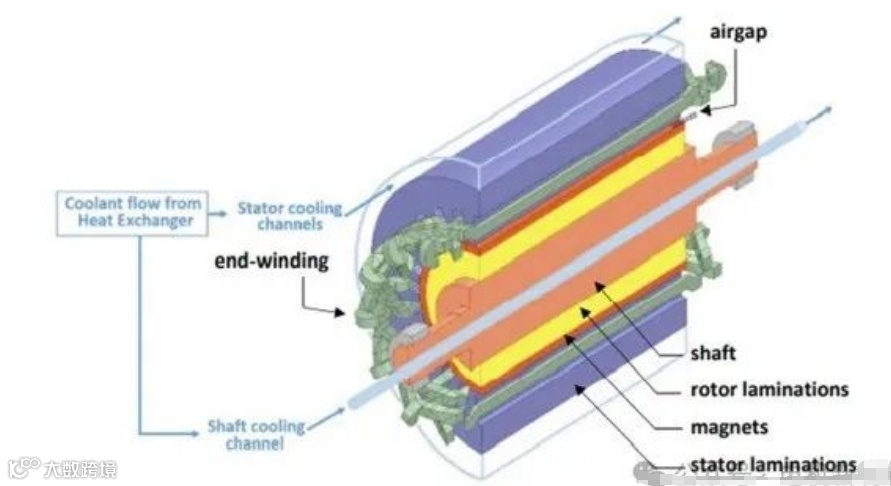

液冷电机是一种采用液体冷却系统来控制电机温度的电机类型。相比传统的风冷电机，液冷电机具备更高的散热效率，能够在高功率、高负载工况下保持稳定运行。

液冷系统通常采用水冷（含乙二醇溶液）、油冷或其他冷却液，冷却方式包括冷却套管、内置冷却通道、转子或定子直接冷却等。

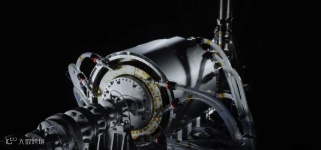

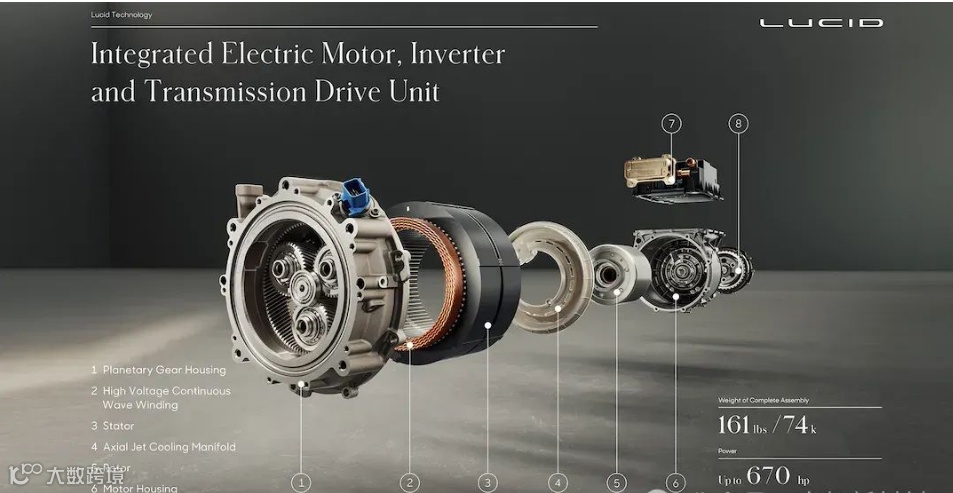

Lucid汽车工程师认为绕组之间存在狭窄的磁性“死区”，可以在不影响磁通量的情况下在这些死区中切割出细长的冷却通道。这些通道允许冷却油从更靠近产生热量的地方（铜中）带走更多热量。油流通过针孔从这些狭窄的通道中流出，针孔将油喷洒到裸露的铜绕组上。

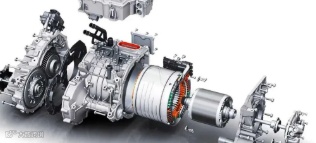

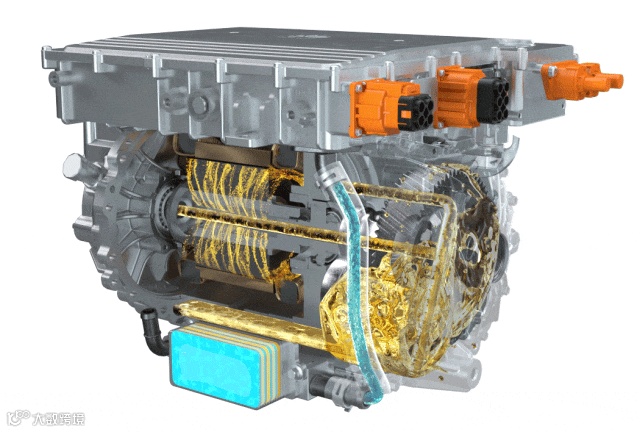

华为液冷电机

智能油冷精准散热、电机核心部件温度降低15℃

承受极端条件的能力、超静音

AI算法的系统级耦合仿真优化

行业领先78dB NVH、图书馆级的安静舒适

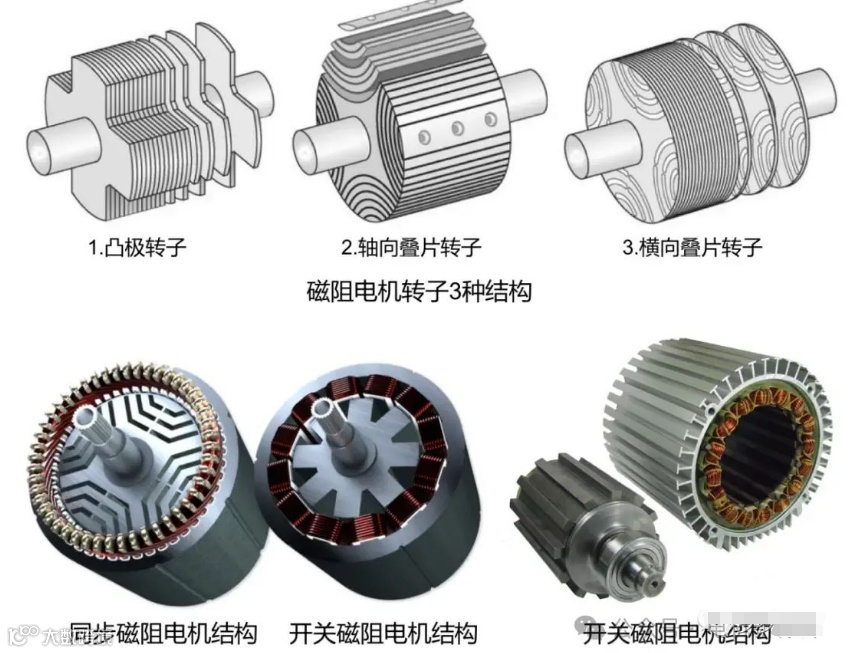

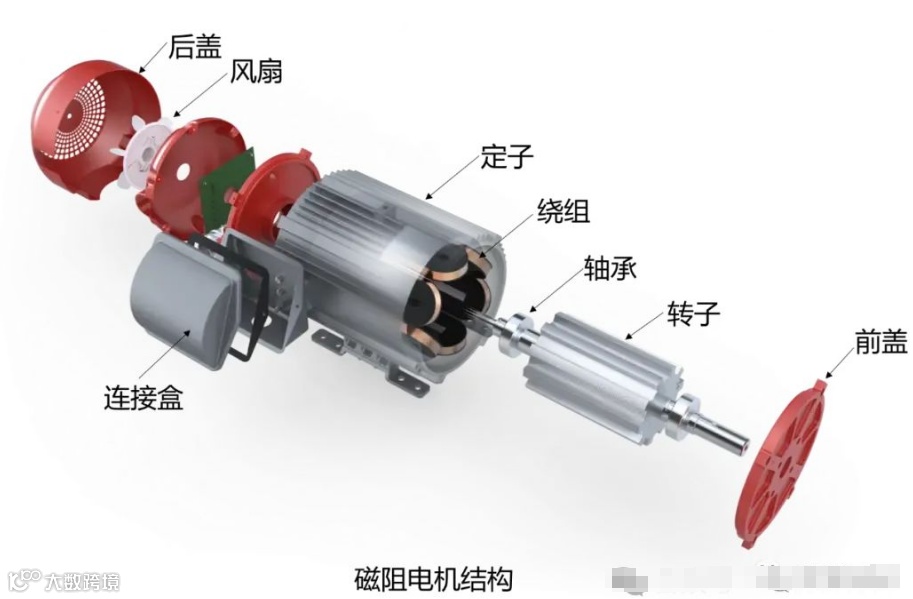

8. 磁阻电机

Reluctance Motor

磁阻电机是一种依靠磁阻特性来产生转矩的电机。结构简单，无需永磁体，适用于高温环境。高效、可靠，且成本较低。适用于要求高转矩密度和高能效的应用场景。

磁阻电机通常分为同步磁阻电机（SynRM）和开关磁阻电机（SRM）两类。

图片来源：罗罗日记

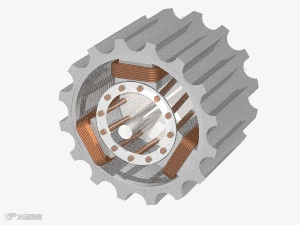

开关磁阻电机

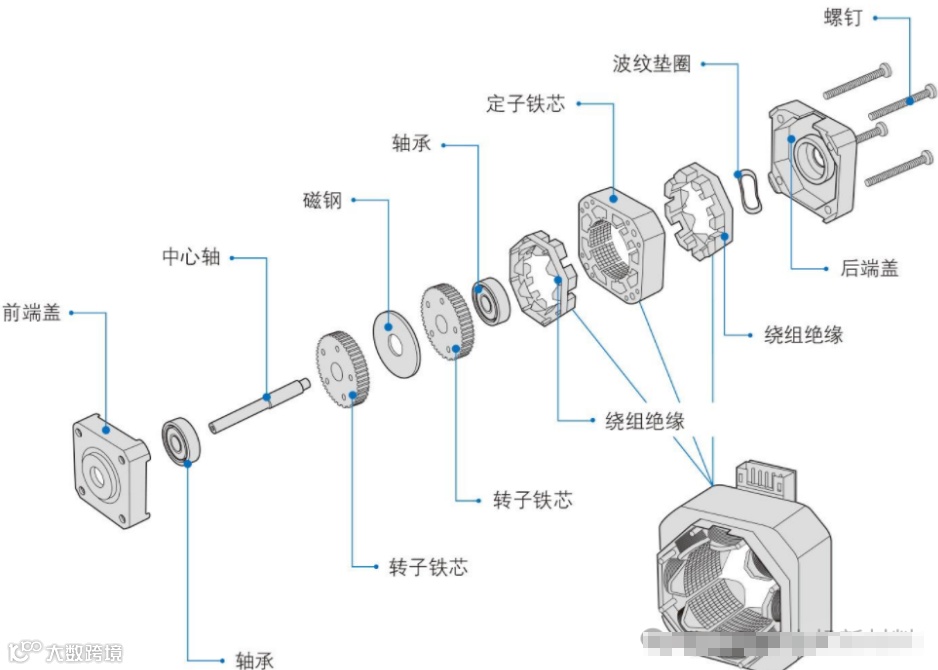

9. 步进电机

Stepper Motor

步进电机是一种离散控制的电机，每输入一个电脉冲，转子便转动一个固定的角度（步距角），从而实现精确的位置控制。

步进电机的主要特点：

开环控制

无需反馈系统即可精确定位。

高转矩、低速稳定性好

适用于需要精准控制的场合。

结构简单、成本较低

广泛用于工业自动化和消费电子领域。

常见的步进电机类型包括永磁步进电机（PM）、可变磁阻步进电机（VR）、混合式步进电机（HB）等。

10. 轴向磁通电机

Axial Flux Motor

轴向磁通电机是一种特殊的电机拓扑，其磁通方向平行于电机轴，与传统的径向磁通电机（磁通垂直于轴）不同。
