工业水处理阻垢药剂的无磷配方，是为应对磷污染风险（水体富营养化、藻类爆发）、满足环保合规要求而开发的环保型技术体系。其核心以无磷高分子聚合物为主体，通过晶格畸变、分散稳定、络合增溶等机制抑制成垢，同时可与缓蚀剂、分散剂等复配，实现阻垢与缓蚀协同，广泛适配循环冷却水、锅炉水、反渗透（RO）、油田注水等工业水系统。
一、无磷配方核心原理
无磷配方不含磷元素（总磷通常＜0.1%），依赖官能团作用与分子间相互作用实现阻垢，核心机制分为以下4类，可单独或协同起效。
1. 阈值效应（微量高效抑制）
微量阻垢剂（通常1–10 mg/L）即可显著提高成垢盐类（如CaCO₃、CaSO₄）的临界过饱和度，延缓晶核形成与生长，使钙镁离子在高浓度下仍保持溶解状态。
• 适用场景：高浓缩倍数循环水、高硬度水质；
• 代表机理：聚合物分子吸附在晶核活性位点，阻断离子有序堆积，实现“低剂量控垢”。
2. 晶格畸变（破坏垢层结构）
阻垢剂分子吸附于晶体生长面的活性位点，干扰晶格原子正常排列，导致垢晶结构扭曲、缺陷增多，形成疏松、易碎的软垢，易被水流冲刷脱离设备表面。
• 效果：硬垢转化为软垢，减少设备结垢厚度与清洗频次；
• 适配垢类：碳酸钙、硫酸钙、磷酸钙等常见水垢。
3. 分散稳定（阻止颗粒沉积）
高分子聚合物（如PESA、PASP、AA/AMPS）解离出羧酸根、磺酸根等阴离子基团，吸附在微晶或颗粒表面，通过两大机制抑制沉积：
1.静电斥力：颗粒表面电荷密度增加，同性相斥，避免颗粒聚集；
2.空间位阻：高分子链形成吸附层，物理阻隔颗粒碰撞与团聚；
• 效果：将颗粒稳定分散在水中，防止沉积结垢，尤其适配含铁、高硅、高盐水质。
4. 络合增溶（提升离子溶解度）
含羧基、氨基、羟基等官能团的无磷药剂（如柠檬酸钠、植酸、PASP），与水中Ca²⁺、Mg²⁺、Fe³⁺等成垢离子形成可溶性络合物，提高其溶解极限，延缓成垢反应。
• 优势：络合能力强，不产生二次污染，适配锅炉水、高硬度给水系统。
5. 复配协同（强化综合性能）
无磷配方常采用多组分复配（如PESA+PASP、PESA+AA/AMPS、聚合物+锌盐+唑类），通过协同效应覆盖复杂水质场景：
• 例：PESA侧重CaCO₃/CaSO₄抑制，PASP侧重络合与分散，复配后可同时应对多类成垢离子，提升广谱性与效率。

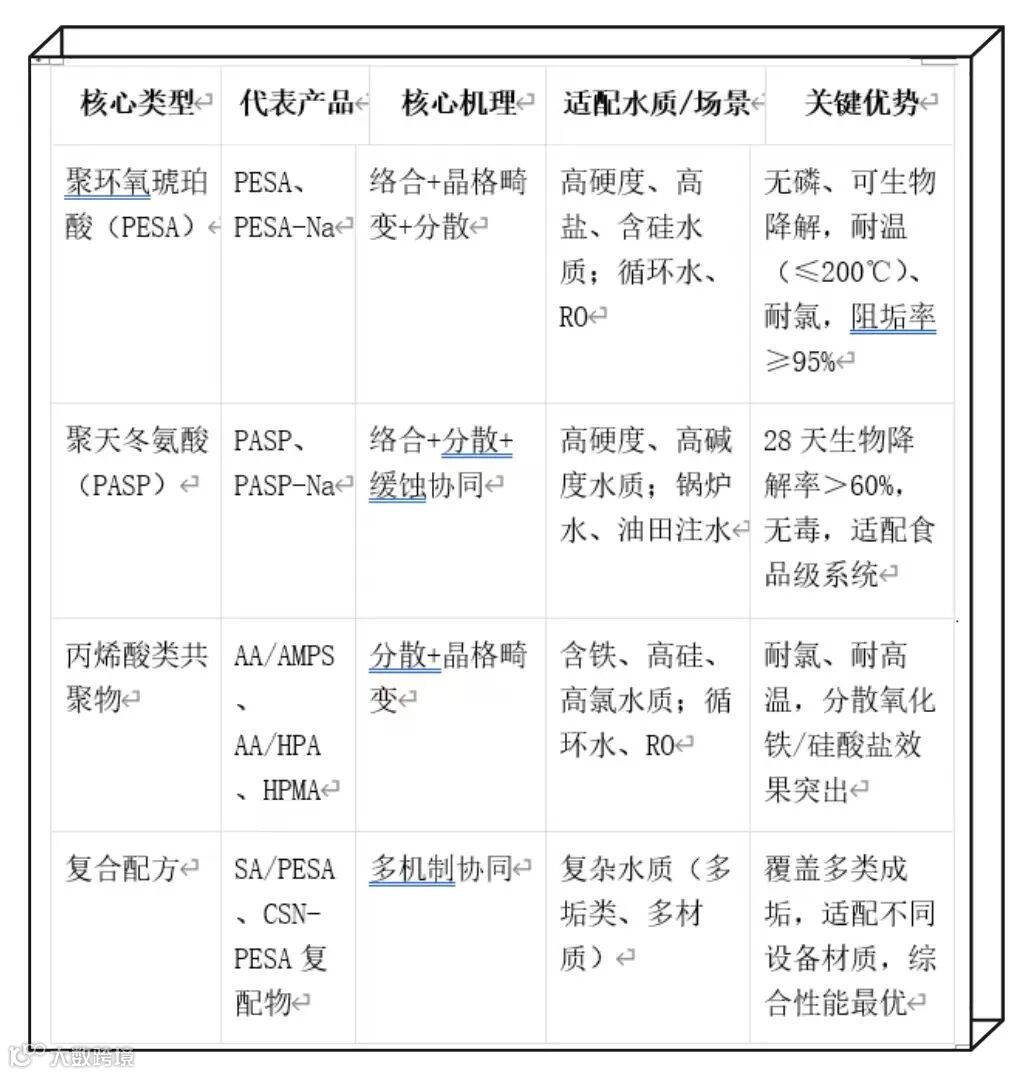

二、主流无磷阻垢剂类型与特性
三、典型应用案例
案例1：某石化企业炼油循环冷却水系统（PESA+PASP复配）
项目背景
长江中游某石化企业炼油循环水场，原用有机膦阻垢剂，外排废水总磷超标（0.5 mg/L），且藻类爆发频繁；系统硬度约500–600 mg/L，浓缩倍数仅3.0，需提升浓缩倍数、降低磷排放。
无磷方案设计
采用PESA+PASP复配配方（配比2:1），投加量15–20 mg/L，搭配锌盐（ZnCl₂）、苯并三氮唑（BTA）复配，实现阻垢+缓蚀+防藻协同。
应用效果
1.环保指标：外排废水总磷降至0.1 mg/L以下，年减少磷排放10.89 t，满足环保要求；
2.运行参数：浓缩倍数提升至5.41，污水回用比达62.73%（最高90%），年节约新水54.3万m³；
3.设备保护：碳钢试管腐蚀速率0.045 mm/a（国标≤0.125 mm/a），粘附速率5.31 mg/(cm²·月)，换热器清洗周期从3个月延长至12个月；
4.经济效益：年综合效益超5500万元，回用污水830万m³。
案例2：某电厂脱硫废水RO系统（PESA+AA/AMPS无磷膜阻垢）
项目背景
300MW燃煤电厂脱硫废水RO系统，原用含磷阻垢剂，导致膜元件磷污染、通量衰减快（年衰减15%）；水质含高浓度CaSO₄、SiO₂，TDS约80,000 mg/L，需延长膜寿命、降低清洗频次。
无磷方案设计
采用PESA+AA/AMPS复配配方，投加量8–12 mg/L，搭配还原剂（亚硫酸氢钠）、杀菌剂，适配RO膜兼容性要求。
应用效果
1.膜保护：膜通量年衰减率从15%降至5%，膜清洗周期从每月1次延长至每季度1次，膜寿命延长2倍；
2.阻垢性能：CaSO₄阻垢率≥98%，SiO₂抑制率≥90%，无膜结垢堵塞；
3.水质指标：产水电导率＜50 μS/cm，满足锅炉补给水标准；
4.成本节约：年减少膜更换及清洗费用约80万元，节电超100万kWh。
案例3：某钢铁厂轧钢加热炉循环水系统（PASP单剂）
项目背景
钢铁厂轧钢加热炉循环水，硬度320 mg/L，温度90℃，原用含磷药剂易水解失效，加热管结垢厚度2.1 mm/年，能耗高。
无磷方案设计
采用PASP单剂，投加量10 mg/L，适配高温、高硬度工况。
应用效果
1.结垢控制：加热管结垢厚度降至0.3 mm/年，垢层疏松易清理，设备能耗降低12%；
2.环保达标：出水总磷＜0.5 mg/L，无磷污染风险；
3.成本效益：年减少加热能耗约50万元，延长设备检修周期至2年。
四、选型与运行关键要点
1. 选型核心逻辑
• 高硬度/高碱度水质：优先PESA、PASP（络合+分散能力强，适配CaCO₃/CaSO₄成垢）；
• 高氯/含铁/高硅水质：选AA/AMPS、HPMA等含磺酸基共聚物（分散性能优异，耐氯稳定）；
• 高温/食品级系统：选PESA（耐温≤200℃）、PASP（无毒，可生物降解）；
• 复杂多垢水质：用PESA+PASP、PESA+AA/AMPS复配（协同覆盖多类成垢）。
2. 运行关键保障
1.水质匹配：根据硬度、碱度、温度、成垢离子类型调整投加量（通常5–20 mg/L），避免“过量投加浪费、投加不足结垢”；
2.材质适配：碳钢系统搭配锌盐，铜系统搭配唑类，实现缓蚀协同，避免设备腐蚀；
3.与药剂兼容：无磷配方可与次氯酸钠、还原剂、混凝剂兼容，避免反应失效；与含磷药剂彻底切换，避免磷残留；
4.浓缩倍数控制：无磷配方适配高浓缩倍数（3.0–6.0），可通过提升浓缩倍数减少排污与能耗；
5.监测指标：定期监测总磷（＜0.1 mg/L）、腐蚀速率（≤0.125 mm/a）、污垢热阻值，优化投加方案。
五、总结
无磷阻垢配方以环保合规为核心，通过阈值效应、晶格畸变、分散稳定、络合增溶四大机制实现高效阻垢，可通过复配强化综合性能，适配几乎所有工业水系统。其核心价值在于消除磷污染风险、提升浓缩倍数、延长设备寿命、降低综合成本，是工业水处理从“控垢”向“绿色合规”转型的必然选择。
选型时需结合水质特点、设备材质、运行参数，优先选择PESA、PASP等主流无磷聚合物，搭配复配方案实现阻垢+缓蚀协同；运行中需精准控制投加量与监测指标，充分发挥无磷配方的环保与经济效益。
声明：内容引用自网络，仅供学术和技术交流使用，非商业用途使用，如有不适，请随时联系，即刻处理。
