卷筒绳槽旋向与钢丝绳捻向匹配技术解析
起重机卷筒绳槽分为左旋和右旋，钢丝绳捻制方式也分为左捻和右捻。不同的起升机构卷绕设置决定了卷筒绳槽的旋向及所需匹配的钢丝绳捻向。依据GB/T 34529-2017《起重机和葫芦 钢丝绳、卷筒和滑轮的选择》及相关专业资料，本文对卷筒绳槽旋向判定、钢丝绳捻向识别及其匹配原则进行系统梳理。

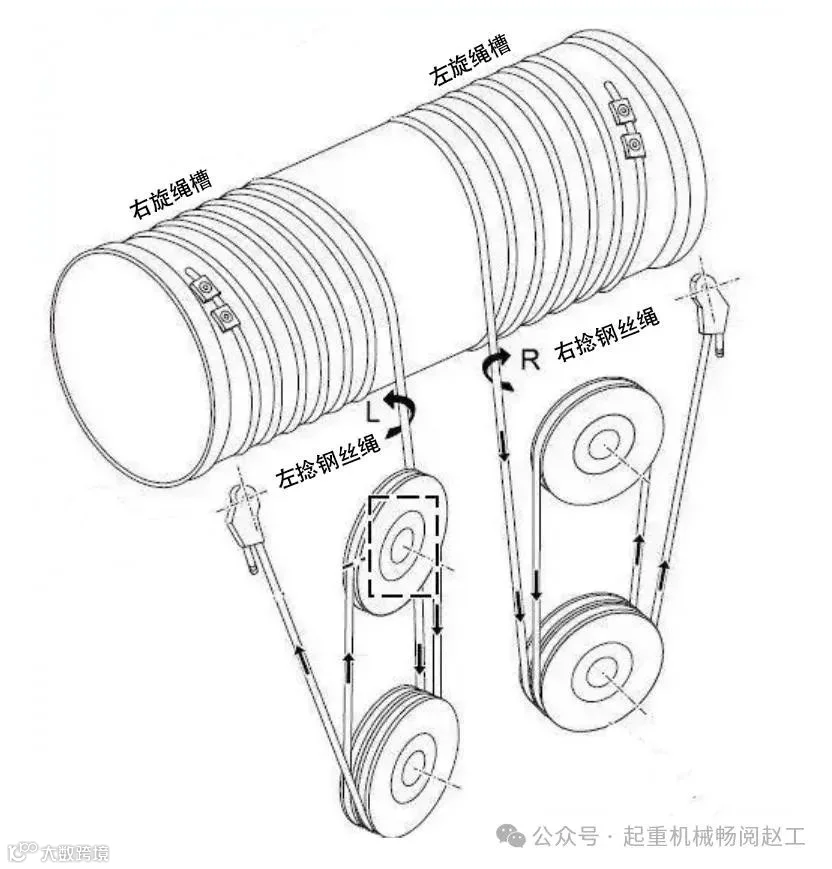

图1 双联卷筒绳槽旋向与钢丝绳捻向关系图
一、卷筒绳槽旋向判定方法
1. 平行法

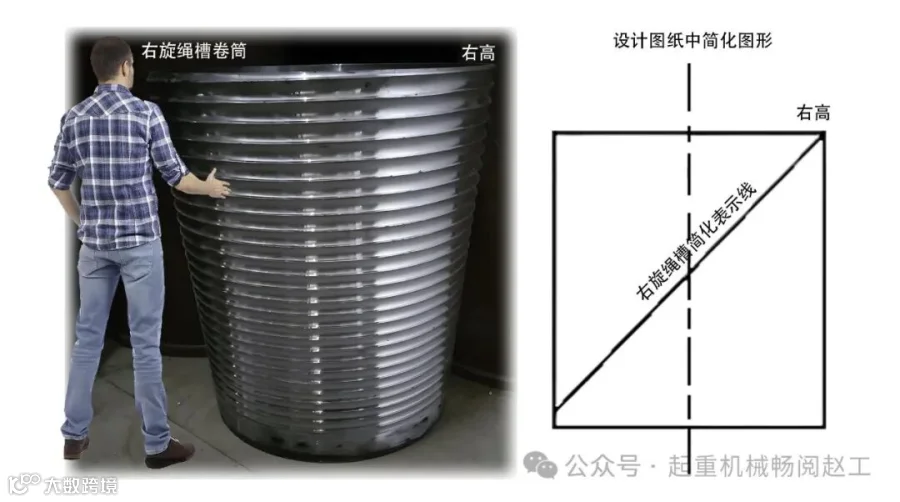

设想将卷筒竖立或人躺下，身体方向与卷筒轴线平行，面向卷筒观察任一绳槽：若右侧较高则为右旋绳槽，左侧较高则为左旋绳槽（见图2）。该方法同样适用于外螺纹件如螺栓、螺杆的旋向判断。
图2 平行法判定卷筒绳槽旋向示意图

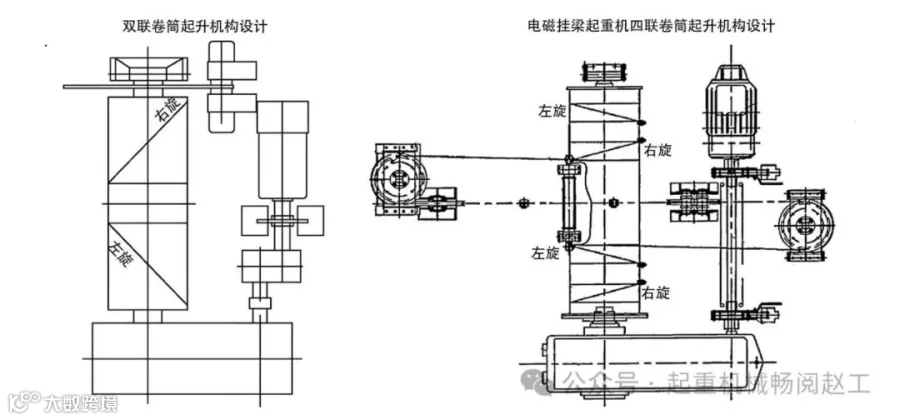

图3 双联、四联卷筒绳槽旋向设计图
2. 左右手定则法

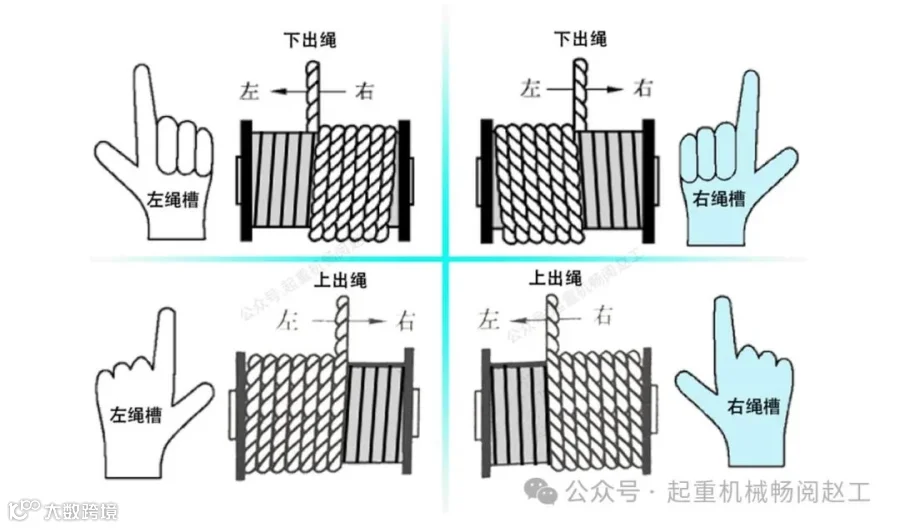

站在卷筒前方，伸出一手，食指指向钢丝绳离开卷筒的方向，其余手指环绕卷筒，大拇指指向钢丝绳缠绕的水平方向（从左至右或从右至左）。使用左手对应左旋绳槽，右手对应右旋绳槽。手背朝上表示上出绳，手背朝下表示下出绳（见图4）。
图4 左右手定则法判定卷筒绳槽旋向示意图（素材来源：GB/T 34529-2017《起重机械》文豪；注：GB/T 34529-2017中上出绳图示可能存在误差）
3. 箭头标记法
部分卷筒设有旋转方向箭头标识（以钢丝绳固定端视角观察收绳过程），顺时针旋转箭头表示左旋（LH），逆时针旋转箭头表示右旋（RH）。（来源：豆包AI）
此外，还可通过观察卷筒旋转方向或借助专业检测设备进行判别。在实际制造、检验与维修过程中，技术人员常结合经验灵活选用判定方法。
二、钢丝绳捻向判定方法
1. 捻向分类
2. 左右捻向判定方法

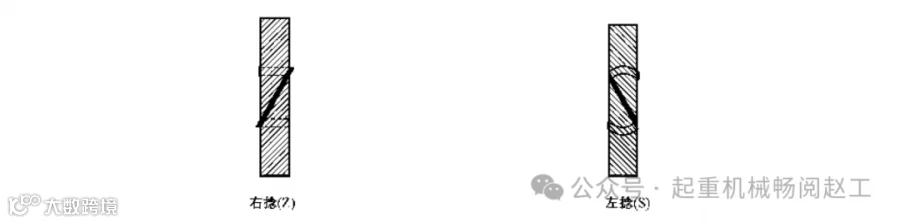

将钢丝绳（或股绳）垂直放置，若股绳（或钢丝）自下而上从左向右倾斜为右捻（Z），从右向左倾斜为左捻（S）。字母“s”和“z”的斜笔走向恰好与捻向一致。也可采用“平行法”辅助判断：字母中间斜线部分，“s/S”左边高为左捻，“z/Z”右边高为右捻。
图5 钢丝绳股的捻向（来源：GB/T 20118-2017）

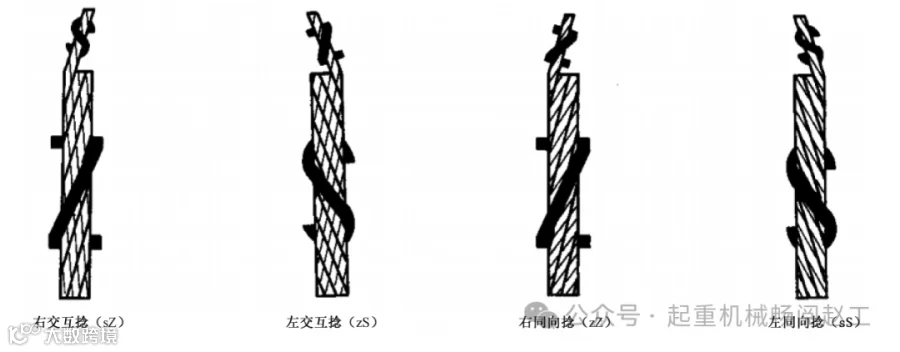

3. 钢丝绳按捻向分类
- 交互捻钢丝绳（sZ、zS）：不易松散和扭转，广泛用于起重机械，但接触性差，寿命较短；
- 同向捻钢丝绳（zZ、sS）：接触良好、表面平滑、柔韧性好、耐磨且寿命长，但易自行扭转和松散；
- 混合捻钢丝绳（aZ、aS）：性能优异，但工艺复杂，应用较少。
三、钢丝绳匹配与固定端判定
钢丝绳的捻制方向应与其在卷筒上的缠绕方向（或绳槽旋向）相匹配。通常情况下：
右旋绳槽应配用左旋钢丝绳（S捻），左旋绳槽应配用右旋钢丝绳（Z捻）。
对于光面卷筒，钢丝绳缠绕方向至关重要，必须考虑其与捻向的匹配关系（见表1）。若使用带绳槽的卷筒，虽可不严格限制捻向选择，但为延长使用寿命，仍推荐遵循上述匹配原则。

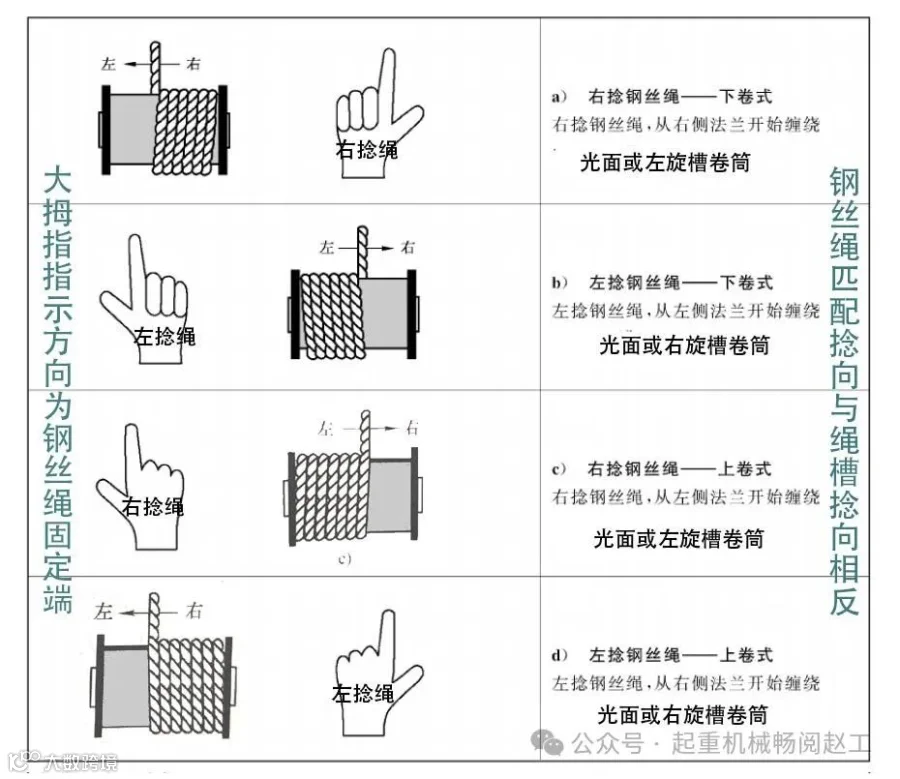

表1 钢丝绳匹配与钢丝绳固定端判定（来源：GB/T 34529-2017；注：原标准中c、d项图示存在疑误，本表已修正）
左右手定则亦可用于判定钢丝绳固定端：右捻钢丝绳用右手，左捻钢丝绳用左手，食指指向出绳方向，其余三指握筒，大拇指所指方向即为钢丝绳固定端位置（参见表1）。
参考标准及专业书刊：
GB/T 20118-2017 钢丝绳通用技术条件
GB/T 34198-2017 起重机用钢丝绳
GB/T 8918-2006 重要用途钢丝绳
GB/T 34529-2017 起重机和葫芦 钢丝绳、卷筒和滑轮的选择
《起重机械》/文豪主编
