机械工程师CAD2016 介绍文档
1 最新国标支持，全面升级的参数化标准件与非标件库

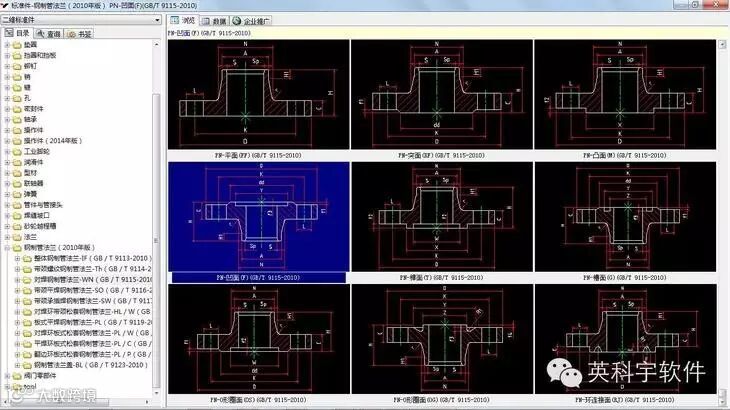

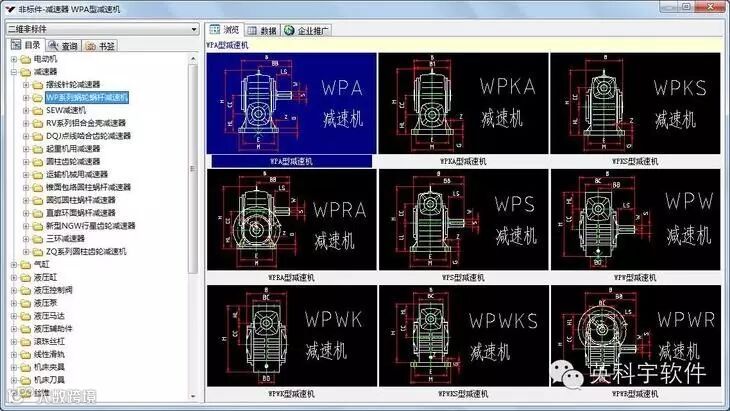

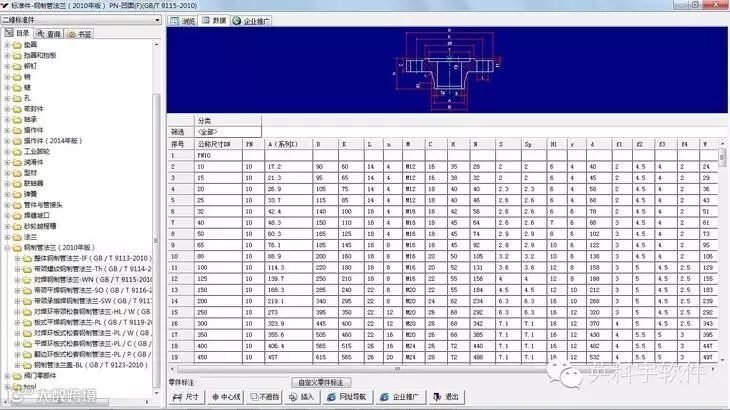

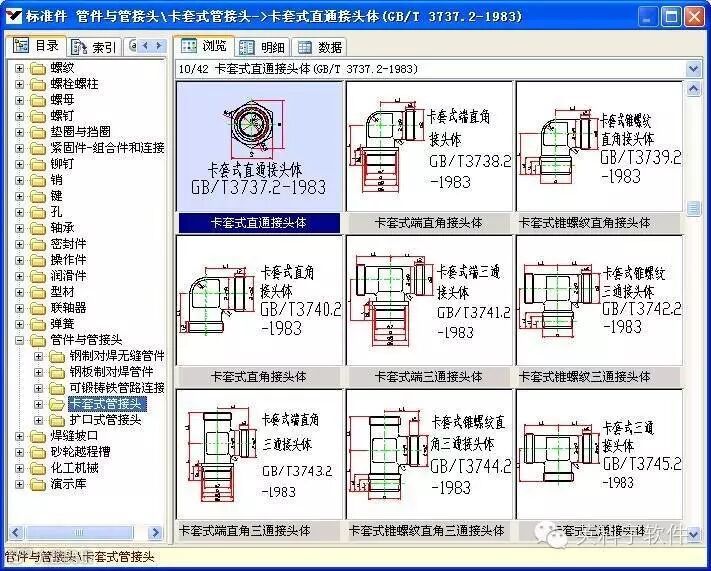

基于截至2016年的最新国家标准，结合《机械设计手册》（机械工业出版社、化学工业出版社）及用户反馈，构建了覆盖螺栓、螺母、垫圈、轴承、密封件、联轴器、管接头、电机、减速器、气动液压元件、模具组件、机床夹具与刀具等在内的数万个标准件和非标件图库。所有图库数据结构开放，支持自定义添加或修改。生成的标准件可自动适配线型与颜色，并携带物理属性，便于标注和明细表统计。
2 轴类与传动部件专业设计模块

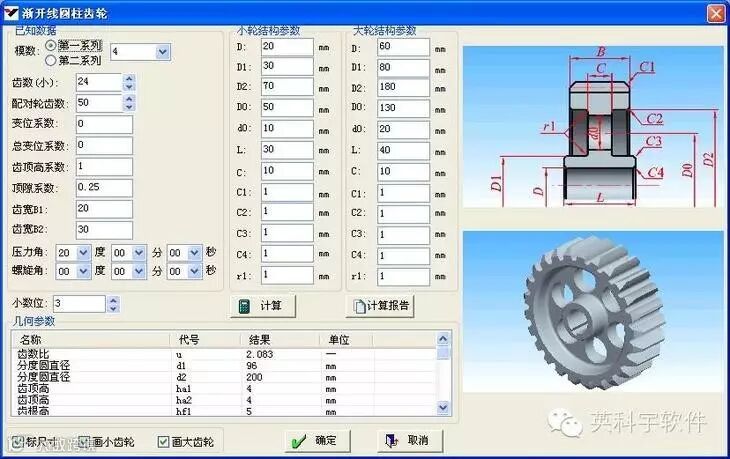

提供高度灵活的轴设计功能，支持自由调整长度与半径、增减轴段、倒角倒圆、剖视处理及侧视图生成。集成齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮、凸轮、弹簧、花键、V带轮、同步带轮等常用传动件的设计工具，仅需输入基本参数即可自动生成完整工作图并输出参数表。
3 基于Object ARX技术的智能标注系统

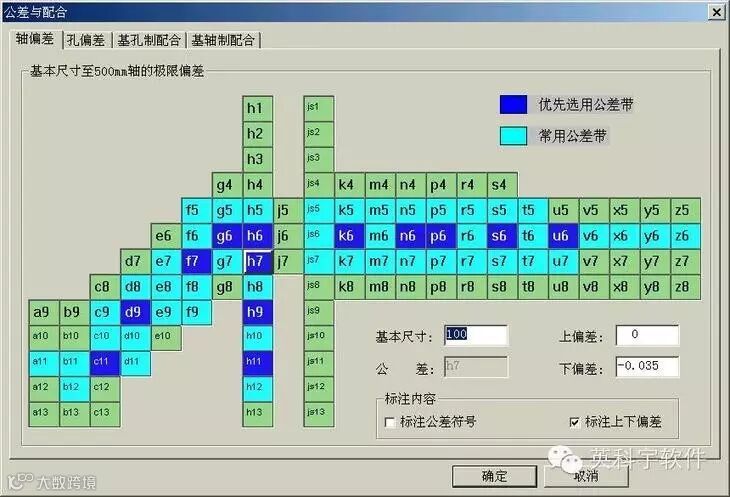

采用先进Object ARX技术，实现粗糙度、形位公差、基准、公差配合、焊接符号、倒角、锥度、斜度、引线、向视图、放大图、剖切等专业标注。标注对象支持夹点拖动，位置变化后自动更新。文字字体、颜色及线条样式均可便捷调整，操作直观高效。
4 高效装配件设计功能

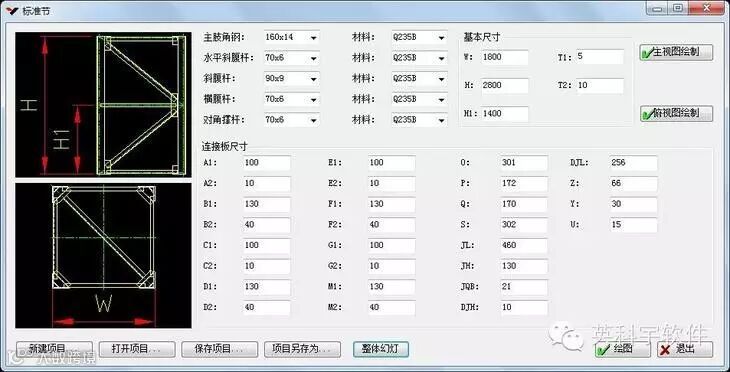

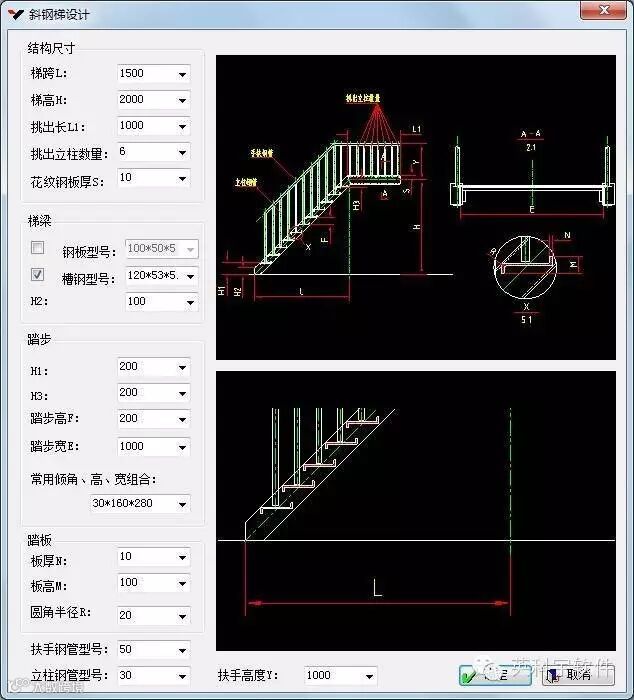

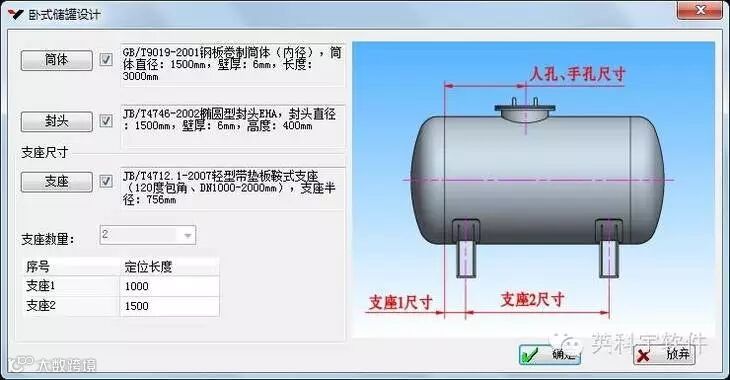

支持快速绘制并自动装配各组成零件，智能处理零件遮挡关系，一键生成主视图、俯视图、侧视图，图形自带明细表数据，可直接用于汇总统计。系统具备专业数据校验机制与动态视图交互，确保装配准确性。独有功能涵盖螺栓连接、轴端挡圈、减速机安装、齿轮齿条、钢结构桁架节点、塔机标准节与吊臂、钢梯、卧式储罐、拱顶储罐、法兰出管及管口方位图等典型场景。
5 参数化设计与尺寸驱动
支持参数化设计（尺寸驱动），用户只需绘制草图，后续通过修改尺寸数值即可自动更新图形。阵列数量、分布角度、行列间距等结构参数亦可动态调整。系统自动检测约束状态，识别过约束与欠约束情况，即使在欠约束条件下仍可实现图形驱动，提升设计灵活性。
6 专业尺寸标注与文字表格处理
提供水平、垂直、倾斜、角度、直径、半径、螺纹、基准尺寸等多种标注类型，配备尺寸对齐、等距排列、箭头样式转换、界线倾斜、尺寸文字编辑等强大辅助工具。支持文字内容修改、对齐、合并、格式设置（高度、宽高比、字体）、添加下划线、正负号、角度符号等。可绘制任意表格，批量填入文字内容，编写技术要求。
7 实用图形处理功能
支持装配图中零件遮挡自动处理，可选择是否以虚线显示被遮挡部分；孔内图形可保留显示。尺寸文字与螺孔亦可参与遮挡运算。提供断开线功能，实现图形局部截断。可自动生成轴类零件全剖或半剖视图，并支持局部放大。内置数学计算工具，增强绘图精度与效率。
8 智能序号与明细表管理

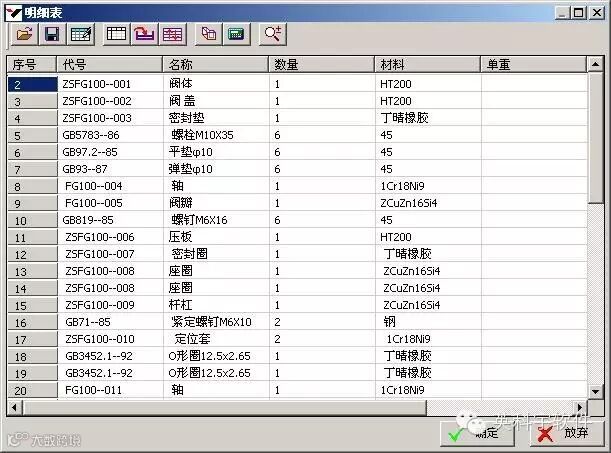

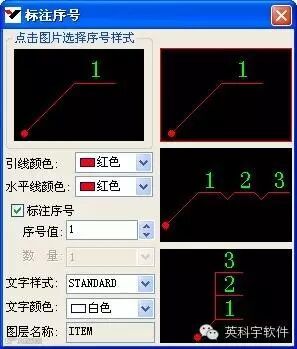

支持指引线绘制与序号标注，可沿水平或垂直方向对齐。插入或删除序号后，编号自动重排。用户可自定义明细表结构，灵活录入、移动、交换零部件数据，插入空行并重新排序。支持数据文件导入导出、按任一字段排序、自动提取图中标准件信息、统计总重，并一键生成规范明细表。
9 化工专用标准件库
集成法兰、法兰盖、封头、筒体、支座、人孔、手孔等常用化工设备组件图库，满足压力容器、管道系统等工程设计需求。
10 全新图形符号库

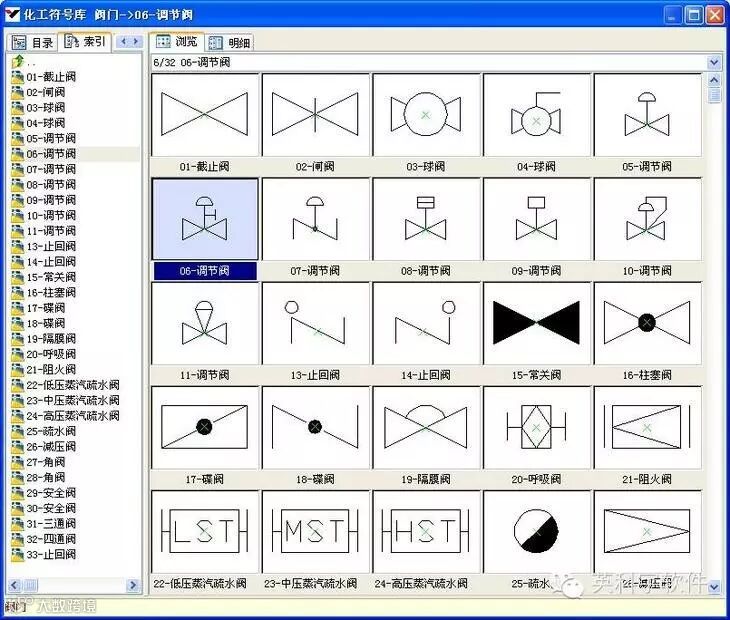

依据最新国家标准，全面更新液压、气动、电气、建筑、暖通空调、给排水等专业符号库，所有符号均采用开放结构，便于用户扩展新建，满足多行业绘图需求。
11 标准化图框与标题栏管理

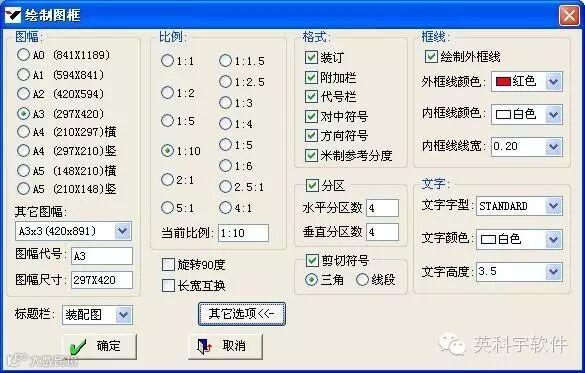

提供符合国家标准的图框绘制功能，支持自定义尺寸。内置多种常用标题栏与附加栏模板，用户可自定义内容布局及文字高度。填写信息通过对话框输入后，自动填充至图框对应位置。支持图框替换，替换后标题栏位置与文字高度自动适配。还可将一个图框中的数据快速复制到另一个图框中，提升出图效率。
