俗话说设计容易落地难，只画图不在乎施工那是耍流氓。
在装修过程中，设计师需要时刻关注施工情况，常常跑现场解决问题，所以需要具备大量的工地知识。而作为为设计师提供深化制图服务的光影设计施工图深化团队，更要在制图阶段就为设计师解决后顾之忧。

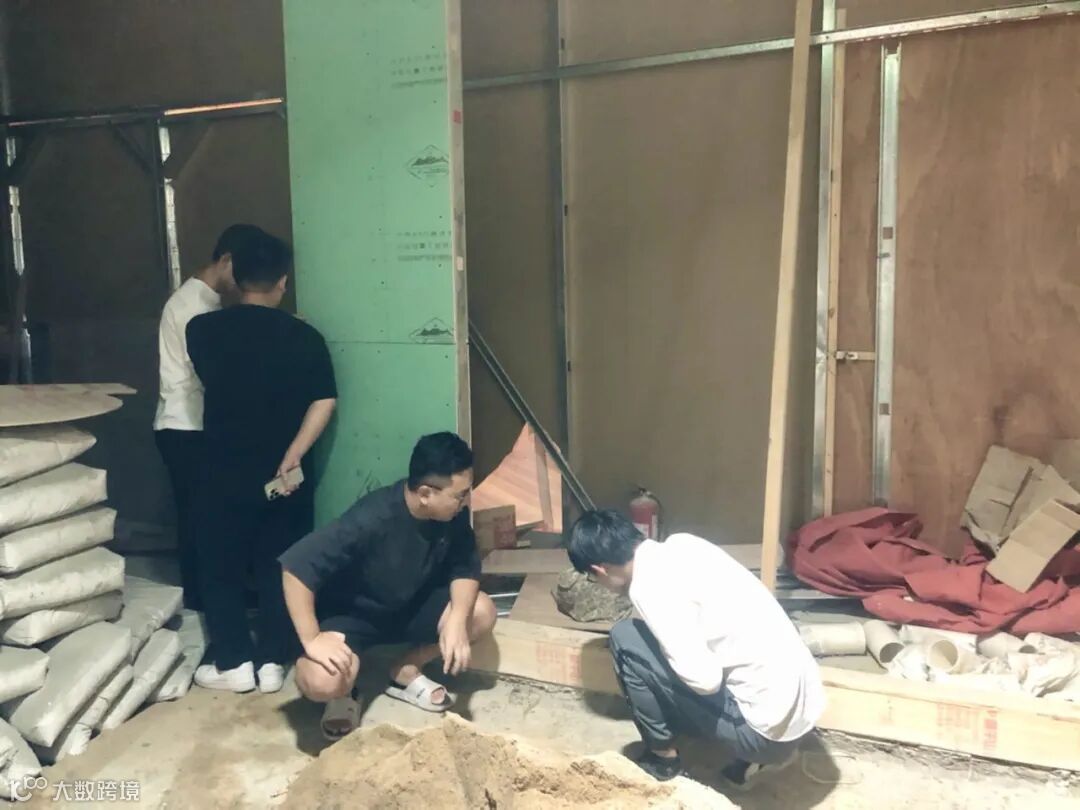

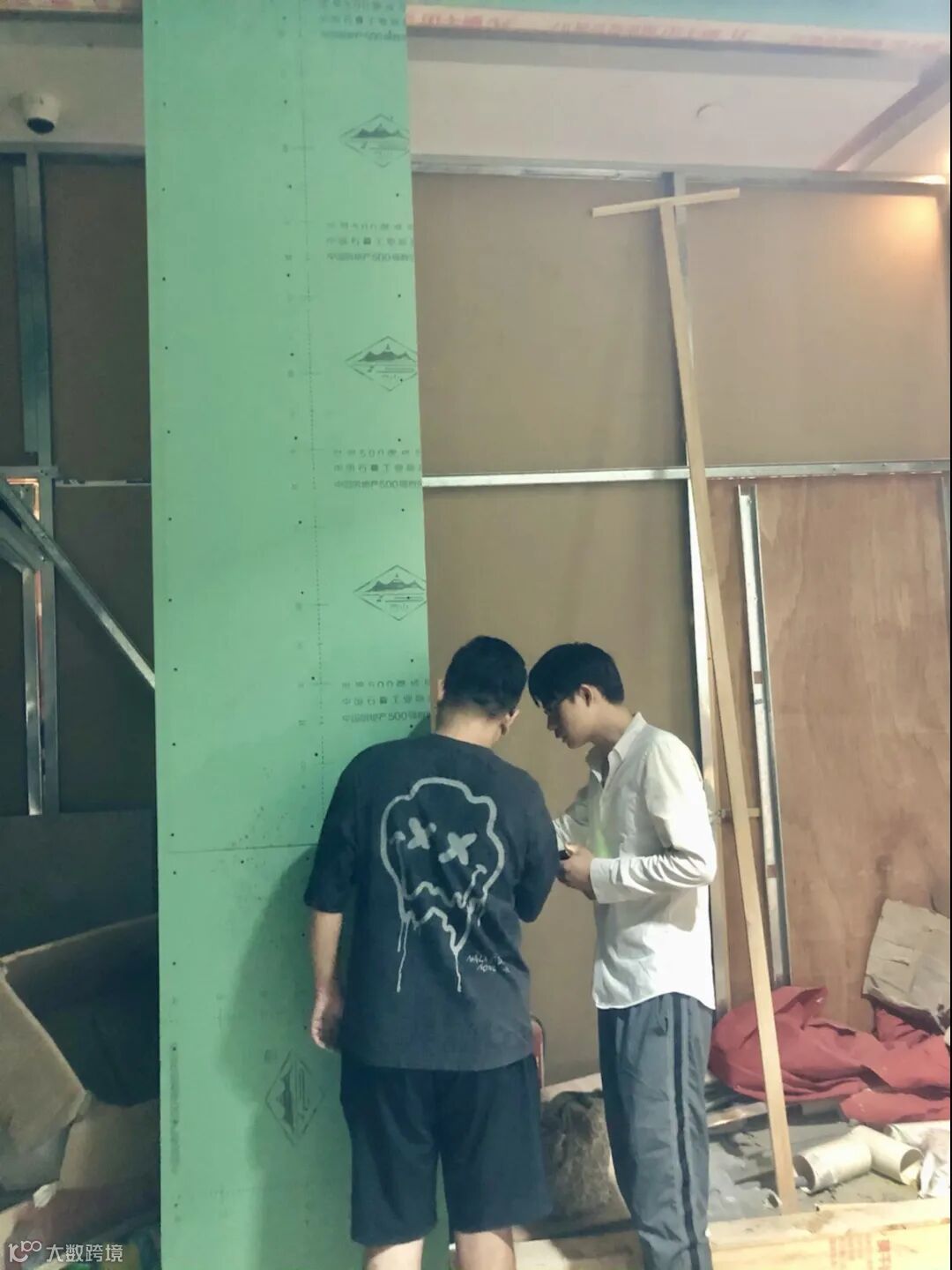

为了提升客户服务体验，提高团队业务能力，9月20日，光影设计施工图深化团队进行了工程图绘图员专业技能培训，由团队主管带领绘图小组参加。去施工现场实地观摩讲解各种施工的工艺。
观摩项目信息：
x x 咖啡
地址：安徽
面积：1000㎡
接下来，一大波知识点正在靠近...
1、石膏板吊顶·轻钢龙骨标准骨架(C60型主龙骨,间距不大于1000mm,C60次龙骨间距600mm，Ф8吊筋，间距不大于1000mm)
9.5厚纸面石膏板
满刮腻子二道，砂纸磨平
饰面层
A 内墙涂料三道（一底二面）
B 乳胶漆三道（一底二面）
C 喷塑面(底油，骨料，面油，罩光)
D 油漆面（一底二面）
2、纤维水泥加压板吊顶·轻钢龙骨(C60型主龙骨间距不大于1000mm,C60次龙骨间距600mm，Ф8吊筋间距不大1000mm)
A 内墙涂料三道
B 乳胶漆三道(一底二面)
C 喷塑面（底油，骨料，面油，罩光）
D 油漆面（一底二面）
3、吸音吊顶·配套金属骨架内放50厚岩棉或超细玻璃棉饰面板：
A 冲孔铝板
B 冲孔石膏板
C 冲孔高密度板

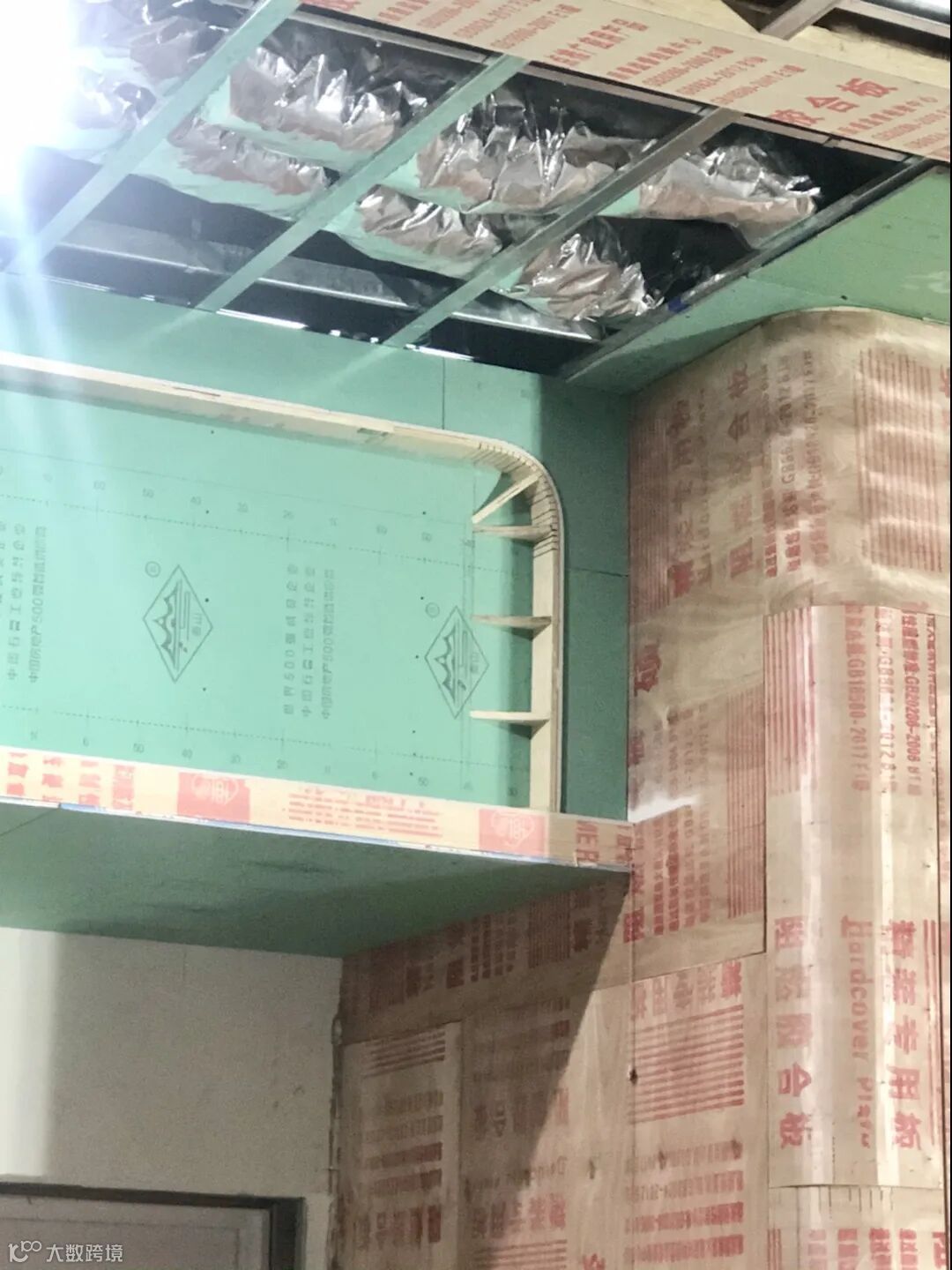

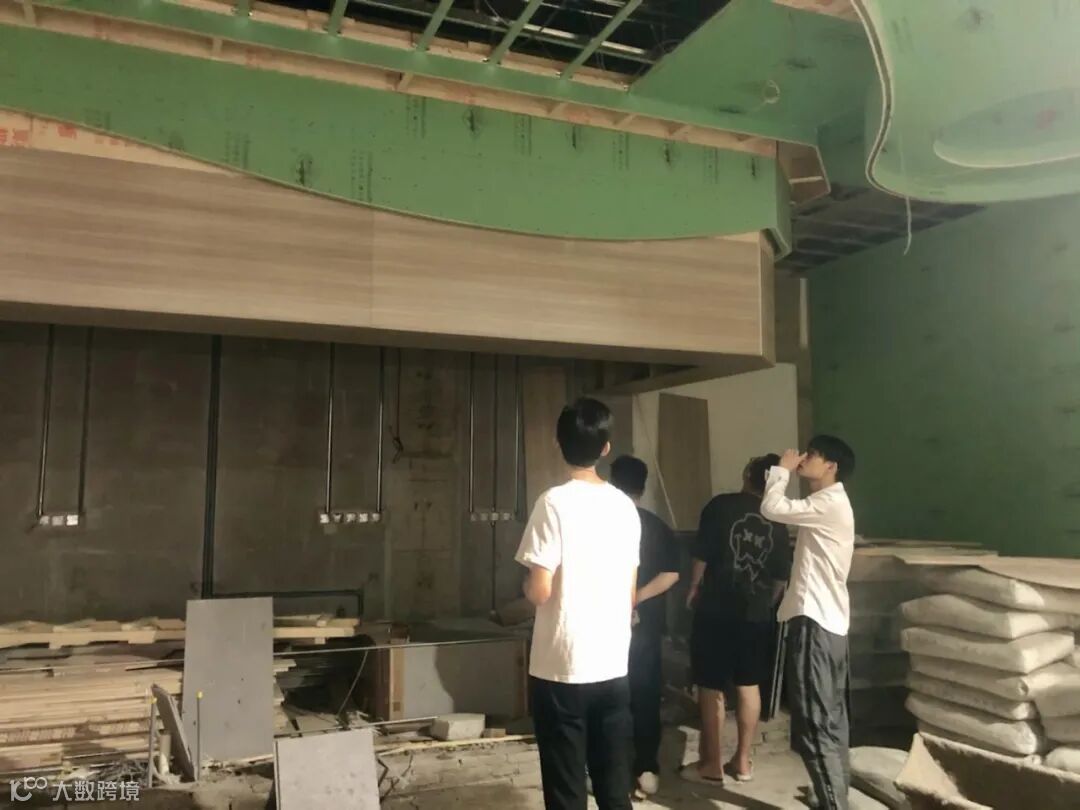

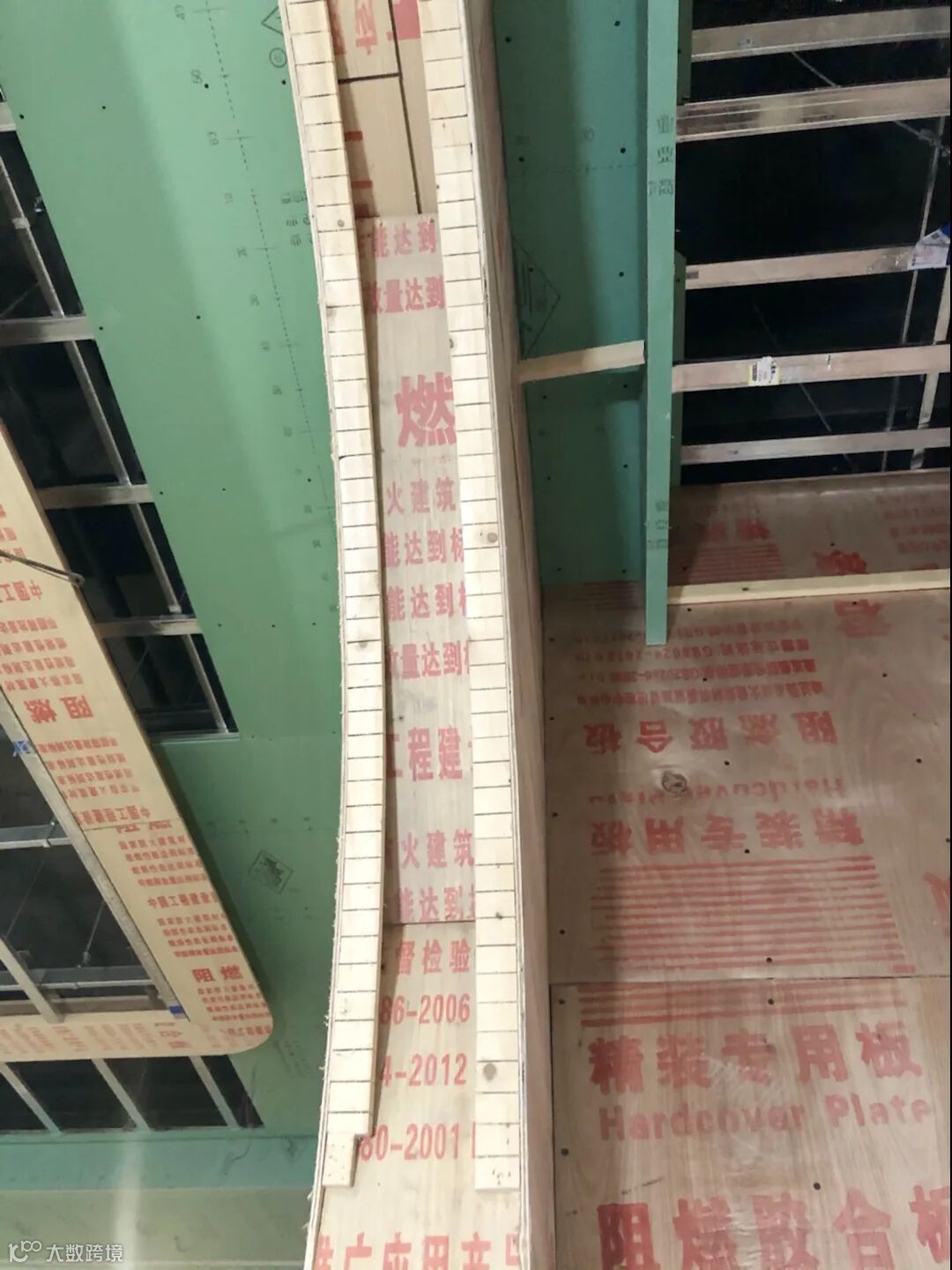

现场观察天花
纸上得来终觉浅，
绝知此事要躬行。
——陆游
1、粉刷 涂料面
6厚 1:0.5:3 水泥砂浆抹面
9厚 1:1:6 水泥石灰砂浆
打底扫毛，满刮腻子二道，砂纸磨平；
A 喷大白浆三道
B 内墙涂料三道(一底二面)
C 乳胶漆三道(一底二面)
D 多彩喷漆三道(一底二面)
E 喷塑面 (底油 骨料 面油 罩光)
F 油漆面(一底二面)
2、面砖贴面
3~4厚水泥胶结合层素刷水泥浆一道瓷砖胶粘合
A 白瓷片，填缝剂填缝
B 釉面砖，填缝剂填缝
C 抛光砖，填缝剂填缝，磨边处
理详见剖面大样图
3、干挂石材面
板缝涂注中性密封胶一道锚固墙内连接件与石材连接，石材背面用16号双股铜丝与石材绑扎并与墙内连接件固定，按石材规格设不锈钢连接件锚固在混凝土柱（梁）上,石材离墙50(石材规格内不少于两条纵向50X50X5mm镀锌角钢，纵向间距 不大于1000mm横向间距不大于800mm）
A 20厚磨光花岗石
B 20厚磨光大理石
4、防水内墙面 ·3-5厚面层材料，4厚聚合物丙烯酸，水泥砂浆结合（1:2:4）；
·防水层：
A 刚性确保时1厚一道,
柔性确保时0.6厚一道
B 20厚有机硅防水砂浆
C 1厚刚性防水层一道，
1.5厚聚合物
防水乳液水泥浆（1:1）
1、水泥砂浆面
素土夯实
A 300厚C10混凝土垫层
B 120厚C10混凝土垫层
C 150厚C10混凝土垫层
素水泥浆结合层一道
20厚 1:3水泥沙浆抹光
注：如各种类型地面要考虑，防潮则在混凝土垫层上加做冷底子油一道，热沥青二道，面撒粗砂；
2、瓷砖面
素土夯实
100厚C10混凝土垫层
30厚 1:3干硬性水泥砂浆，面撒2厚素水泥(洒适量清水)
素水泥浆结合层一道
A 8厚釉面砖，填缝剂填缝
B 耐磨地砖，填缝剂填缝
C 8厚防滑面砖，填缝剂填缝
D 12厚抛光耐磨砖，填缝剂填缝
E 4厚陶瓷锦砖（马赛克），填缝剂填缝
3、卷材面
素土夯实
100厚C10混凝土垫层
素水泥浆结合层一道
20厚 1:2水泥砂浆找平
胶水浅腻子批嵌平整
A 尼龙地毡面，周边拉平，地毡压条固定，弹性橡胶垫层10厚
B 1.5-2厚聚氨乙烯塑料板，胶粘结
4、石材面
素土夯实
100厚C10混凝土垫层
30厚1：3干硬性水泥砂浆,面撒2厚素水泥（洒适量清水）
素水泥结合层一道
A 20厚磨光花岗石，填缝剂填缝
B 20厚磨光大理石，填缝剂填缝
注：嵌铜条及组合图案者详建施
我们现在处于什么地方并不是非常的重要，重要的是看我们要朝什么方向去移动。
——《塔木德》
结语
装修设计不止纸上谈兵的方案报价，更重要的是施工交付的结果。懂施工、能落地，才是光影设计施工图深化团队对员工的硬性要求。
学习是快速成长的发动机。光影设计将不定期为团队员工进行现场的培训学习，旨在提高团队的专业技能与服务水平，打造一支一流的深化团队。
