Sebastian Bensusan 有一篇精彩的文章：“我们需要可视化编程。不，不是那样的。 ”（点是标题的一部分 ¯\_(ツ)_/¯）。
在这篇文章中，塞巴斯蒂安认为，我们不应该尝试用可视化编程取代所有代码，而应该只在有意义的地方添加图形：
大多数可视化编程环境都未能得到任何使用。为什么？它们试图取代代码语法和业务逻辑，但开发人员从未尝试将其可视化。相反，开发人员可视化状态转换、内存布局或网络请求。
在我看来，如果从事可视化编程的人从开发人员已经可视化的软件方面开始，他们就更有可能获得成功。
我自己也很喜欢图表！每当我遇到一个复杂的任务并尝试用代码解决它时，它总是变得很乱。但是画完图表后，我的理解力提高了，代码也变得更清晰了。双赢！

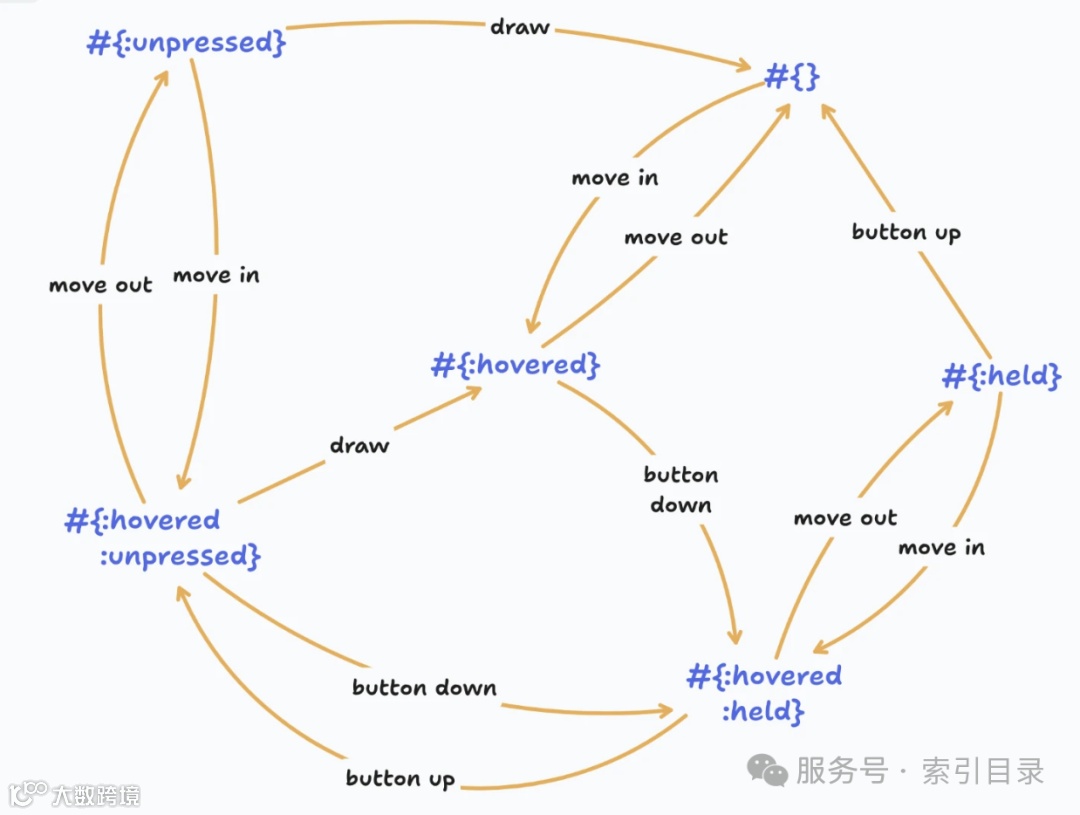

这是我在 Humble UI 中为按钮状态制作的：
我敢打赌你以为按钮很简单？一开始我也这么想。但过了一定程度后，你的大脑就无法适应所有的状态和转换。

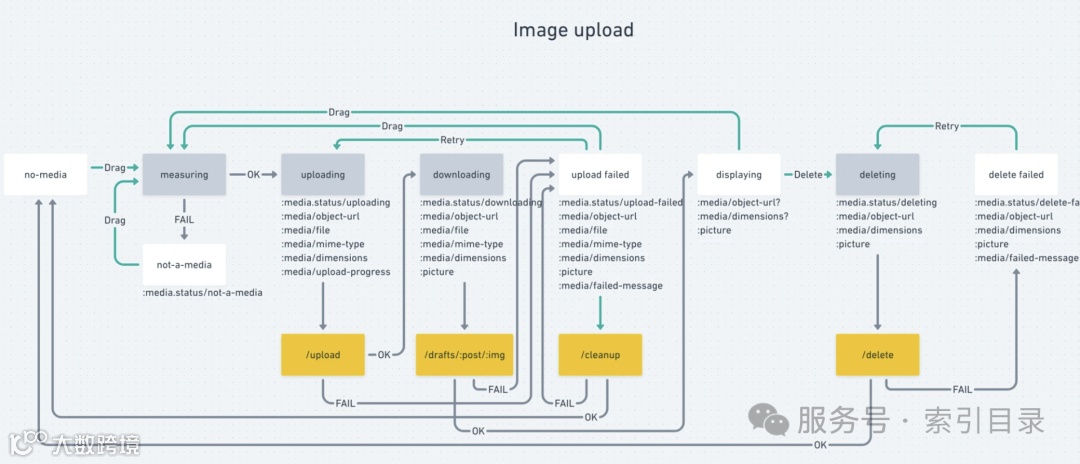

或者对于图像上传组件：
再次强调：如果没有错误处理，事情会变得简单。但只要有原则性的方法，你就能克服所有困难。
塞巴斯蒂安在他的文章中也给出了更多有用的可视化示例。
但是现在，这一切与代码有什么关系呢？我认为有四个层次。
级别 0：图表单独存在
您可以在单独的工具中绘制它们，然后使用它来帮助您编写代码。也许将它们放在 wiki 上供其他人查看。重点是：图表与代码完全分开。
缺点：难以发现、可能会过时。
以上两个例子就是我做的，我想大多数人在现代工具的帮助下都能做到。但嘿，这仍然不是那么糟糕！
第 1 级：图表与代码共存
一个简单的技巧可以解决发现的问题：如果我们可以将图像放入文本文件中会怎么样？
目前，您能做的最好的事情是：
+-----+ -->
| N_4 |------ <--- +-----+
+-----+ | |-----| R_3 |
| 15 | | 5 +-----+
|50 | | |
+-----+ ---> | +-----+ | 70
| N_2 |------ | | N_3 | |
+-----+ | | +-----+ |
| 15 | | | 30 |
| 10 | +-----+ <--- | |
@ | ----| S |--------| |
@ | <@@@ +-----+ |
V | | | |
| 10 | | |
+-----+ | V |
| R_2 | +-----+ |
+-----+ | E | |
| | +-----+ |
| | 40 | | |
V | 10 | | |
| +-----+ | V |
-----| R_1 |-----| |
+-----+ |
| ---> +-----+ |
|------------------| D |---------

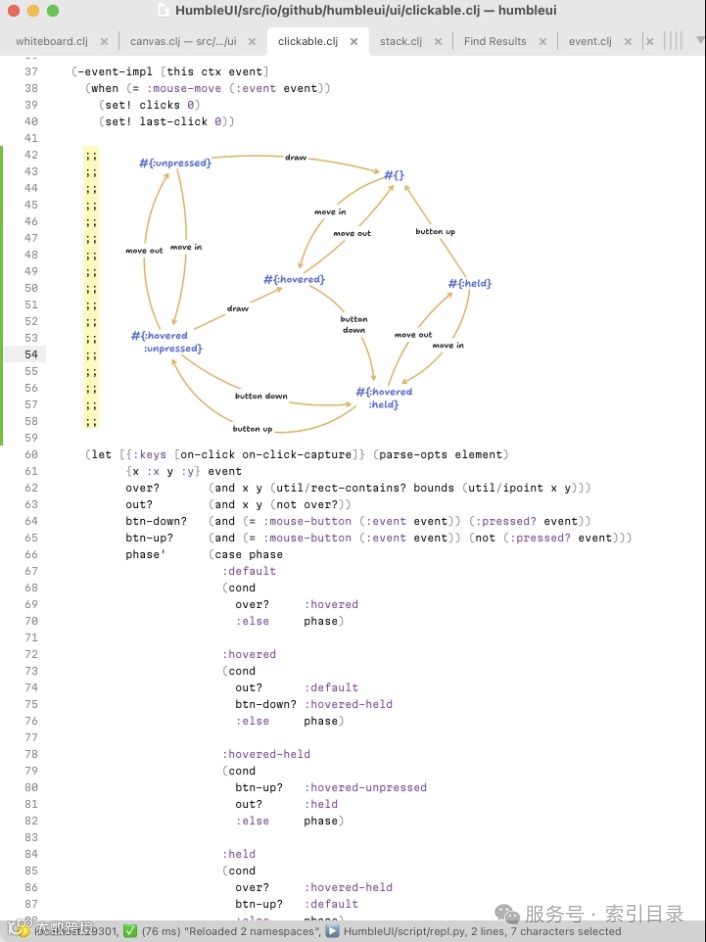

10 +-----+但很快就会变得一团糟。如果我们可以这样做会怎么样？
优点：易于实施（一旦每个人都同意如何去做）、通用（可能有许多其他用例）。
缺点：仍然可能过时。“注释不是代码”——这里同样适用。
哦，如果你在终端上写代码，这个聚会不适合你。抱歉。我们正在考虑未来。
第 2 级：从代码生成图表
这就是 Sebastian 所暗示的。代码和图表共存，一个由另一个生成。

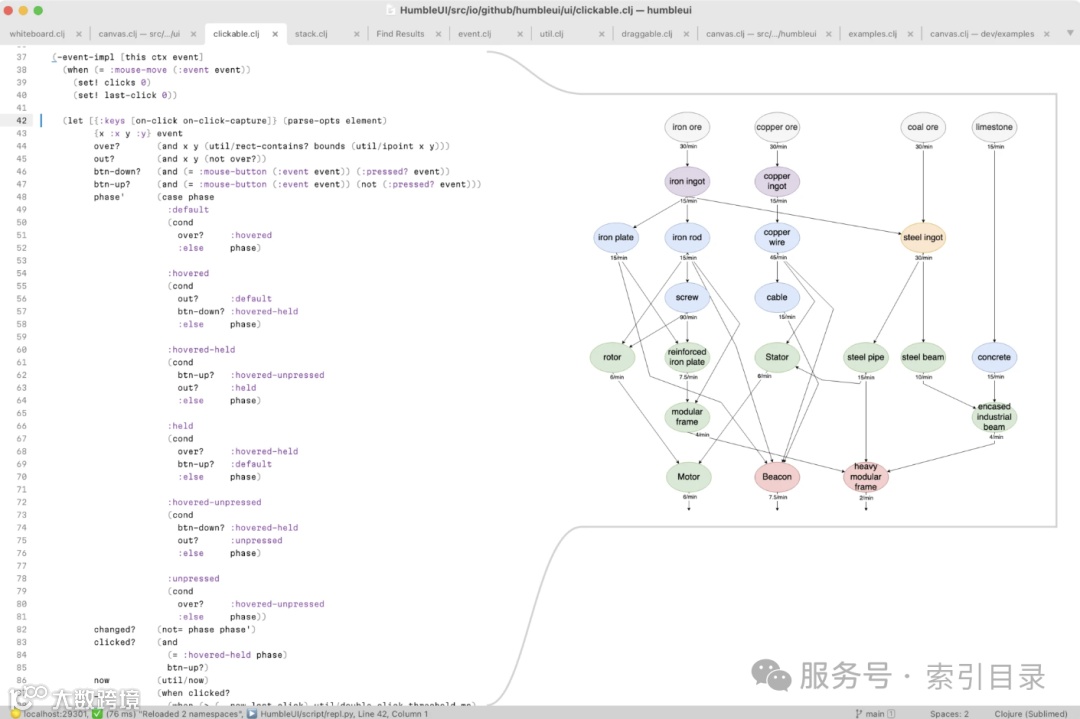

从代码生成图表绝对是 IDE 可以做的事情：
优点：
始终保持最新。
非侵入式：可以集成到 IDE 中，而不会影响代码的存储方式。
缺点：
它可以帮助你理解，但它能帮助你思考吗？
这些东西往往看起来不太美观。很难自动布置出好的图表。
第 3 级：图表就是代码
在我看来，这就是最终结果。有些东西用文字来表达更好。有些东西最好用视觉来理解。我们应该根据具体情况混合搭配最有效的方法。不要试图将简单的代码可视化。不要试图在图表更合适的地方编写代码。

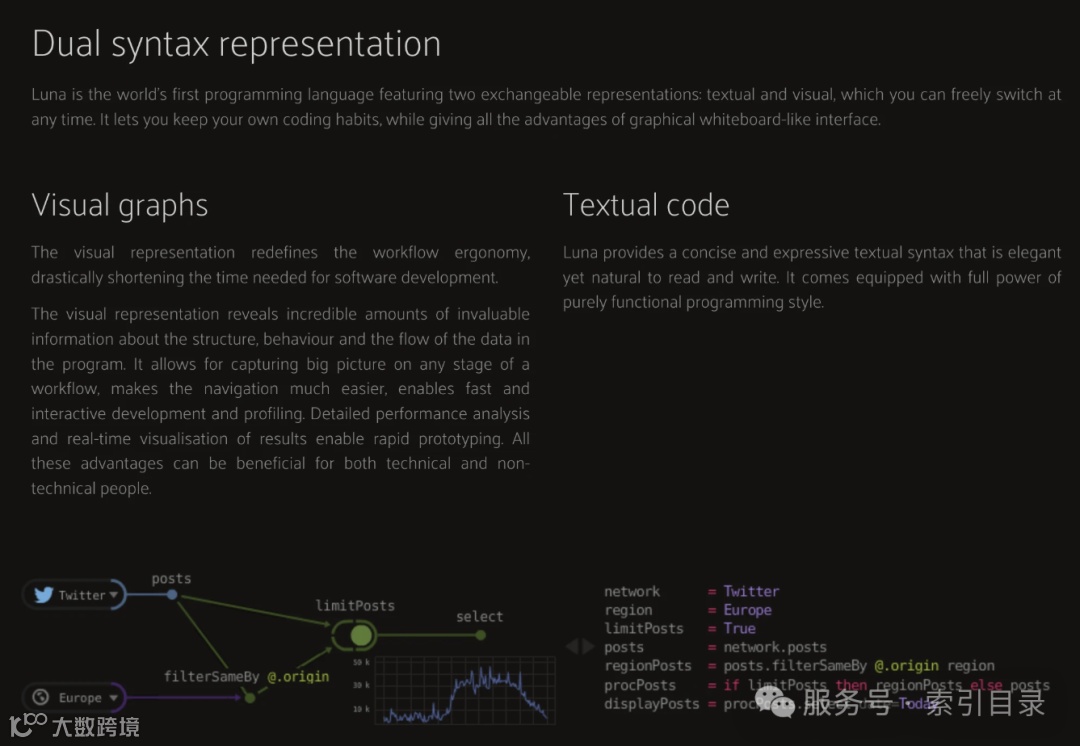

其中一个尝试是 Luna。他们尝试了双重表示：所有内容同时是代码和图表，你可以在两者之间切换：
但这样一来，您不仅能从两种方式中获益，而且还会同时受到文本和视觉媒体的限制。您无法完成难以可视化的内容（循环、递归、抽象），也无法完成难以编码的内容。

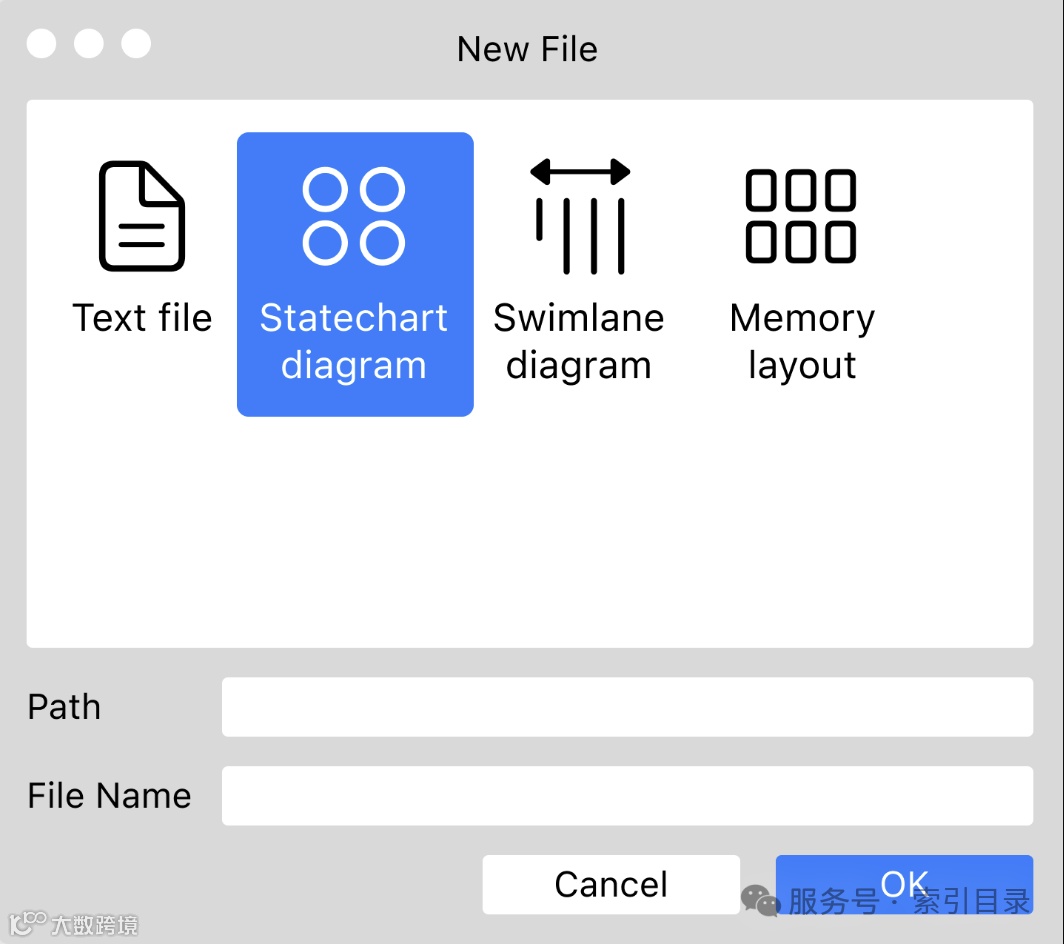

不，我认为文本编码应该在工作的地方保持文本形式，但是我们也应该能够跳转到图表工具，在那里绘制状态机并以执行文本代码的方式执行它。
我说的绘画就是绘画。直接操作，一切尽在掌握。无需将其转换回文本。
所以我想说的是：图表不应该取代或“增加”文本。它们应该只是文本旁边的另一种工具。但它本身就是一个工具。

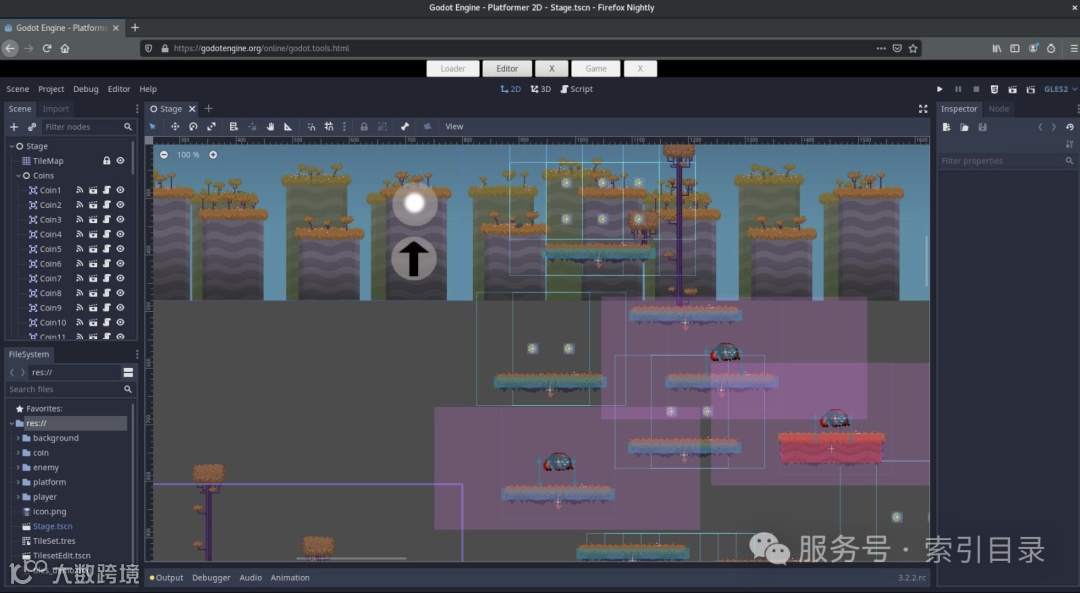

可以将其视为 Godot 或 Unity 等游戏引擎。在其中，您可以编写普通的文本代码，但也可以创建和编辑场景。这些场景存储在自己的文件中，具有知道如何编辑它们的专用编辑器，并且没有代码表示。为什么？在这种情况下，可视化方式更好。
所以这里的挑战不在于集成图表，而是思考哪些类型的图表是有用的、可以比代码更好地工作并且可以直接执行。
非目标：图表取代代码

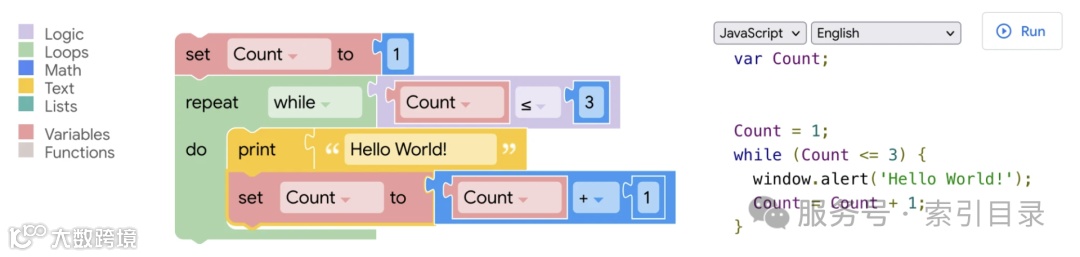

重要提示：我们讨论的不是以图形方式编写代码。这只是一种不太方便的文本方式。
我们也不是在谈论无代码平台：有时代码更好。
但在这一光明的未来到来之前，请在 wiki 上放一两张图表。你的队友会感谢你的。
