导读
拿到别人给我们的设计图纸，有一些图纸是会带着坐标关系的，有些是没有的。那如果我们想要看这个图纸放在测量放线，设定其定位的时候，可以使用CAD切换图纸之间的坐标。下面一起来看看具体操作步骤吧!
来讲讲AL的命令自动转换法

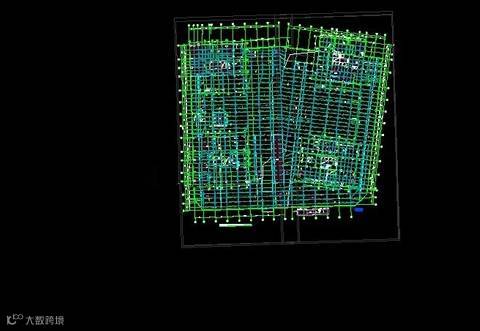

我们先打开需要转换的图纸，我们随意打开一张图纸为例子，我们可以看到下图的图纸间的一点点的坐标是不同的，因为他们并没有位置关系，导致下面的效果。
02

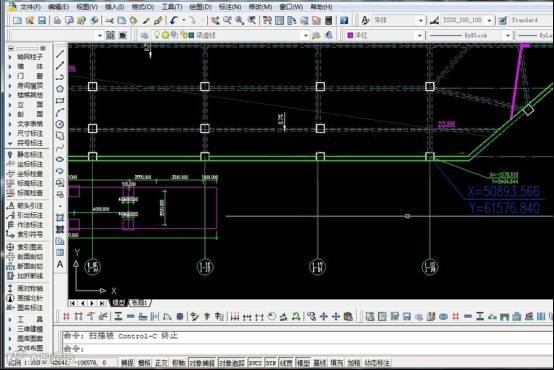

然后我们在图纸上标出我们需要转换的坐标，最好就是对角线，这样比较方便，我们在这里选的是1-S交1轴(51014.990,61469.448)，另外一个点是1-18交1-A轴(50893.566,61576.840)，这两个点。
03

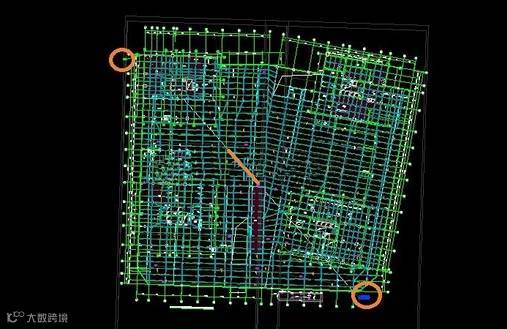

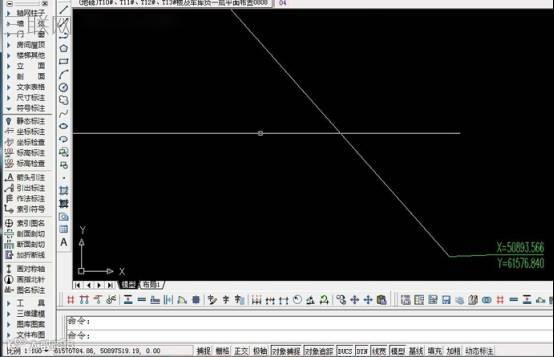

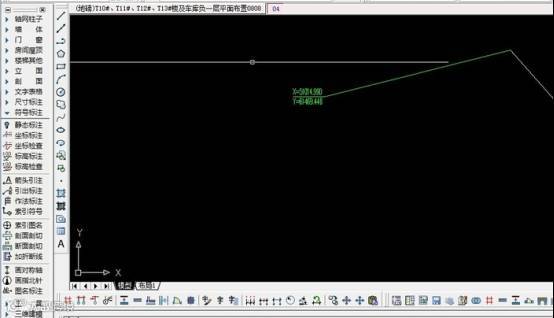

我们在图纸上画出这两个点，并且画出两个点相交的直线，并且标注我们的坐标，左侧那根直线就是我画的对角线，可能我们的图纸太大，看不出来，重要的 是我们的操作步骤。
04

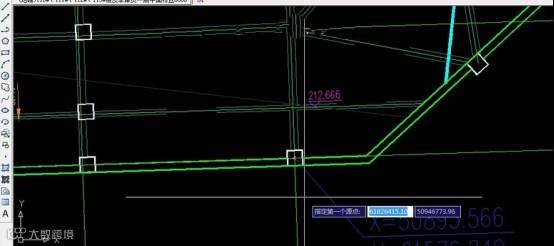

我们在命令行中输入【AL】命令，然后选择我们的对象，回车后，选择第一个源点，何为源点，就是起点的意思，然后是第一个目标点，何为目标点，就是我们需要移动到的位置。 我们需要一一确定。
05

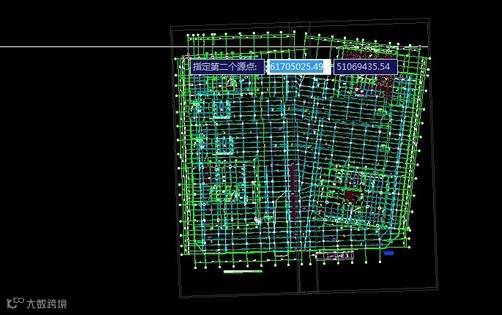

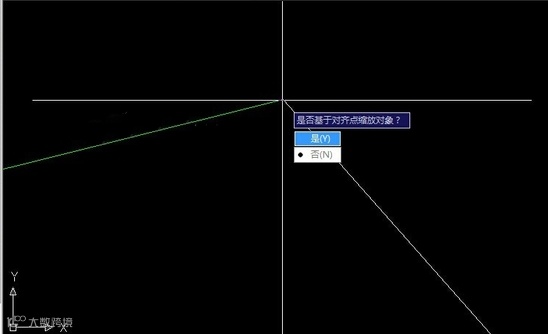

我们选择第二个源点，然后是目标点，回车后，我们就会弹出对话框，点击确定【是】，然后回车。
06
我们选择【是】之后，确定即可，我们就可以发现之前的图纸都偏移到我们制定的点上了。
07
最后我们就需要删除我们绘制的辅助线，让我们的图纸更加简洁，现在我们可以任意定坐标，找关系了，我们的转换就完成了。
