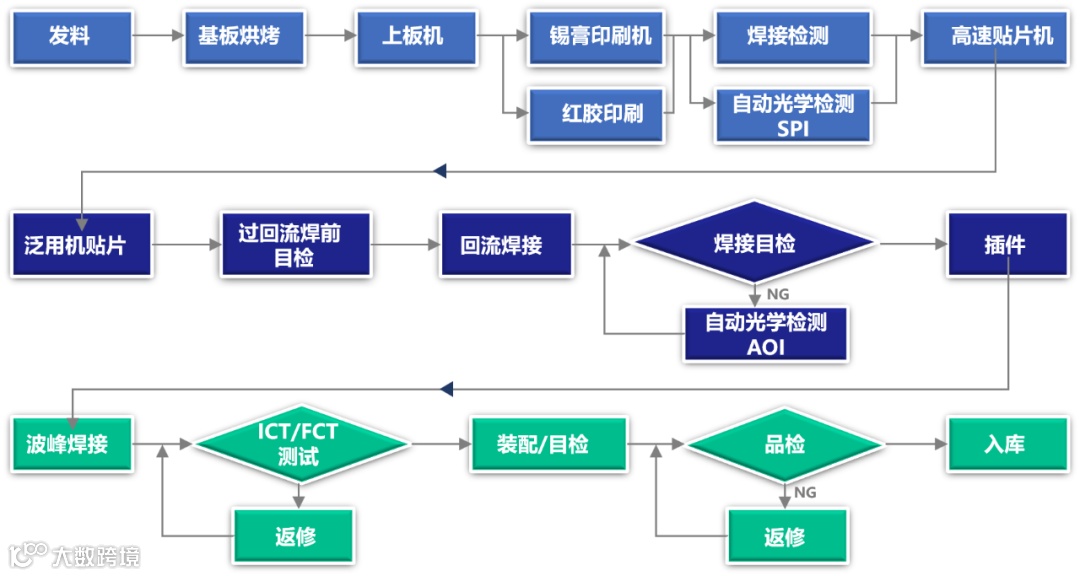

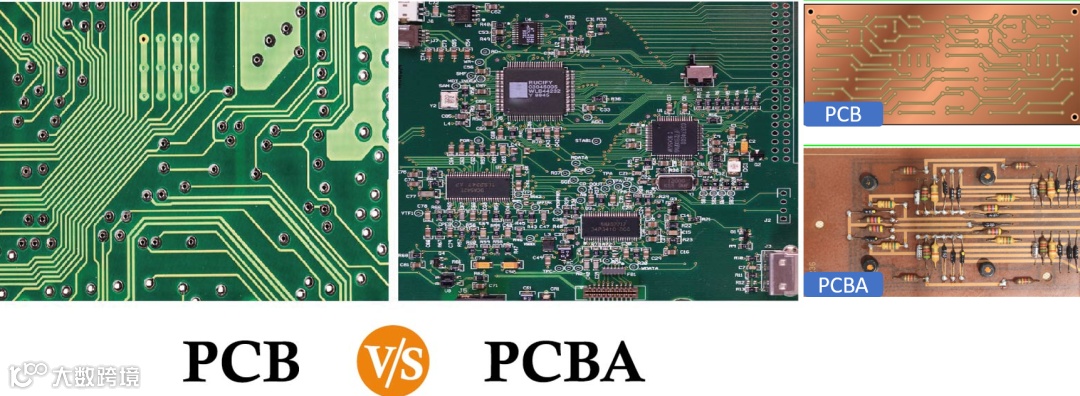

PCBA 生产工艺流程
PRODUCTION PROCESS
引领 SMT智能制造趋势
倾心编织产线、物流、仓储生态
深化产品制造环节追溯，
助力客户数字化、智能化转型
精彩视频 值得一看
精彩视频 值得一看

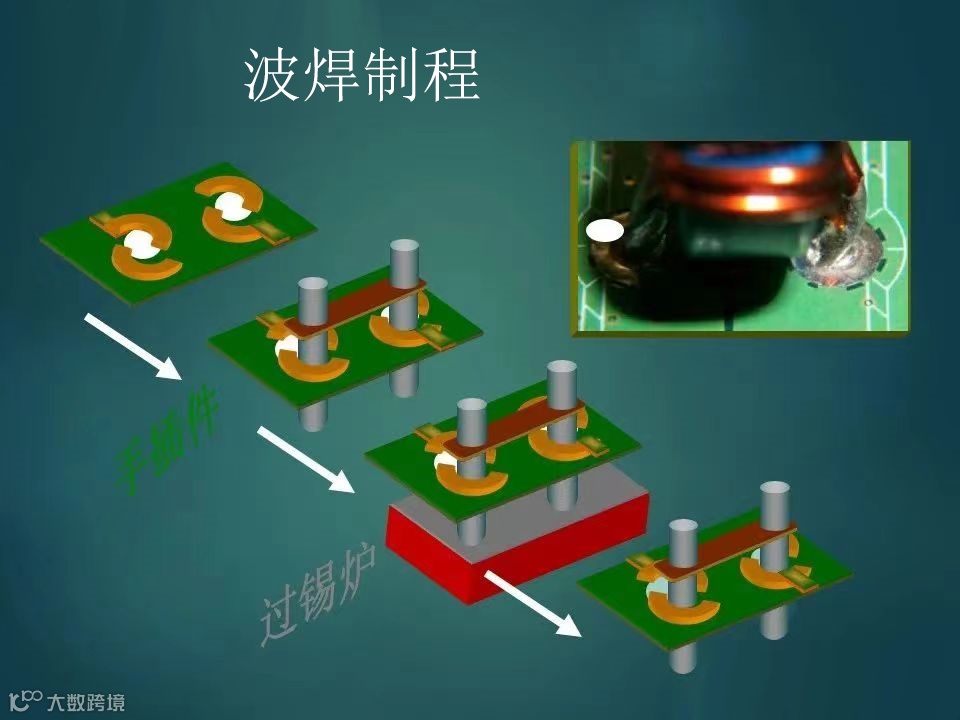

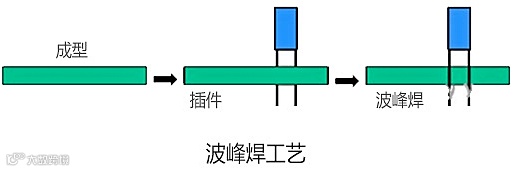

单面DIP插装
需要进行插件的PCB板经生产线工人插装电子元器件之后过波峰焊，焊接固定之后剪脚洗板即可。

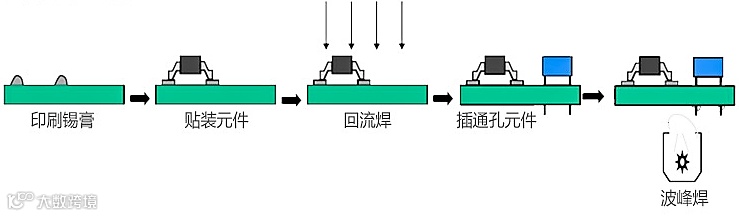

单面混装

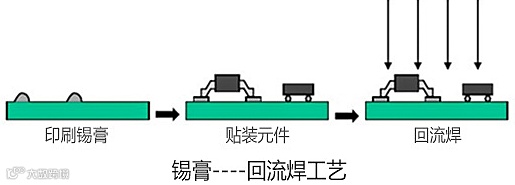

PCB板进行锡膏印刷，贴装电子元器件后经回流焊接固定，质检完成之后进行DIP插装，然后进行波峰焊焊接或是手工焊接，如果通孔元器件较少，建议采用手工焊接。

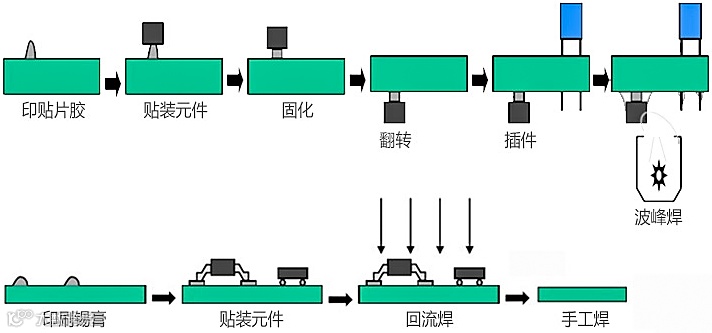

单面贴装和插装混合
对于双面PCB板，一面贴装，另一面进行插装。贴装和插装的工艺流程跟单面加工是一样的，但PCB板过回流焊和波峰焊需要使用治具。

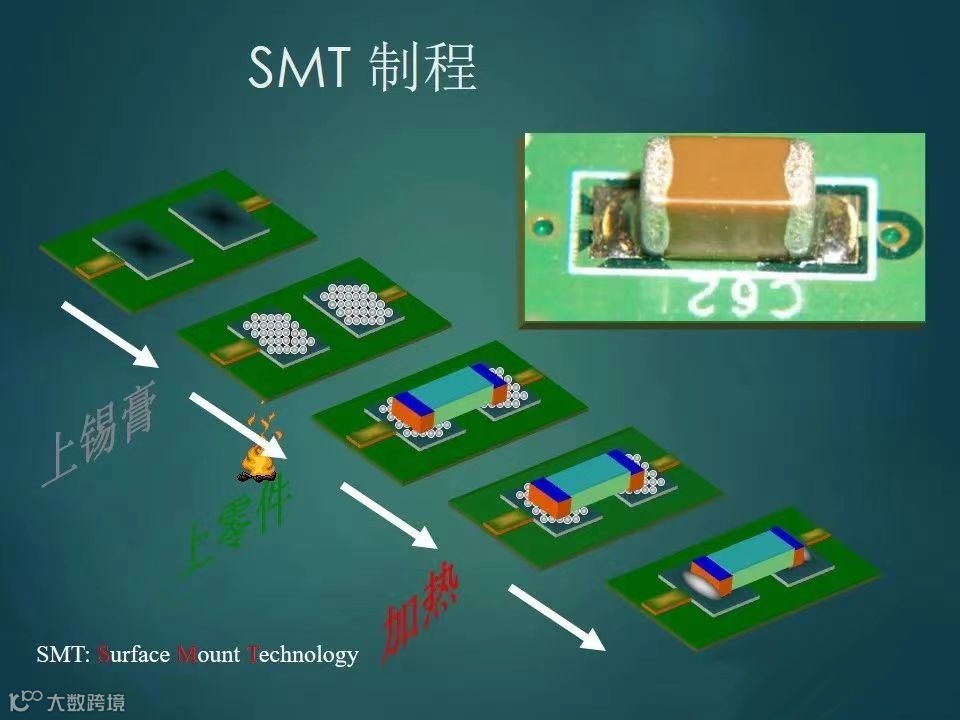

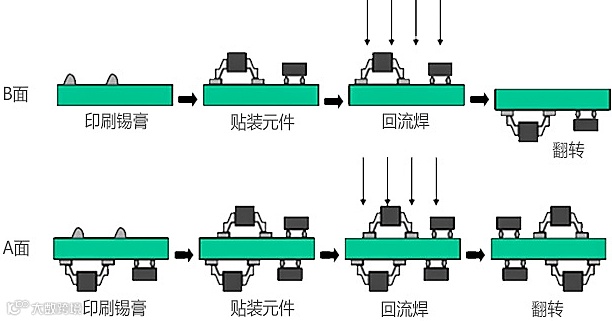

双面SMT贴装
为了保证PCB板的美观和功能性，一般会采用双面贴装的方式。其中A面布置IC元器件，B面贴装元器件。

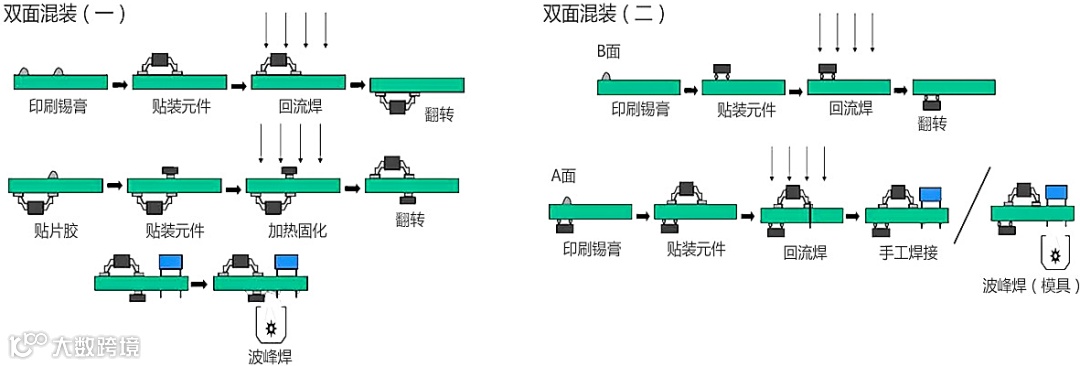

双面混装
双面混装有以下两种方式，第一种方式PCBA组装三次加热；第二种方式适用于双面SMD元件较多，THT元件很少的情况，若THT元件较多，建议采用波峰焊。

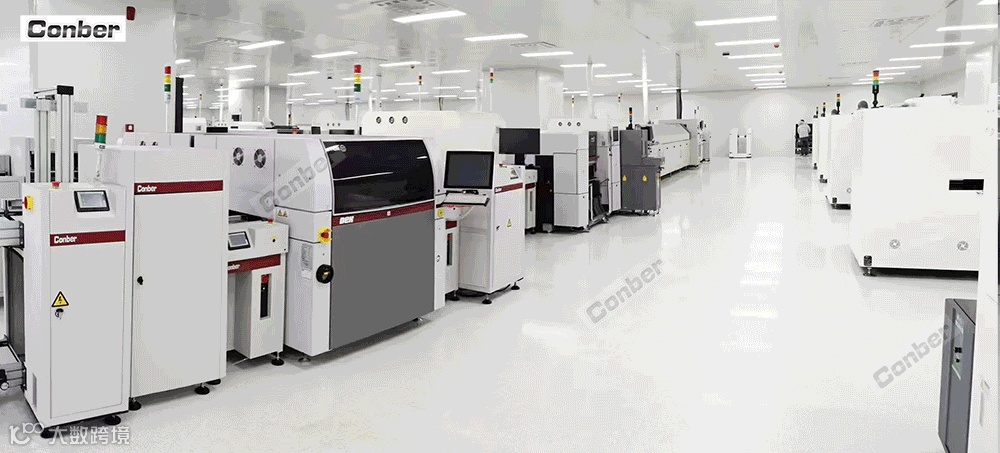

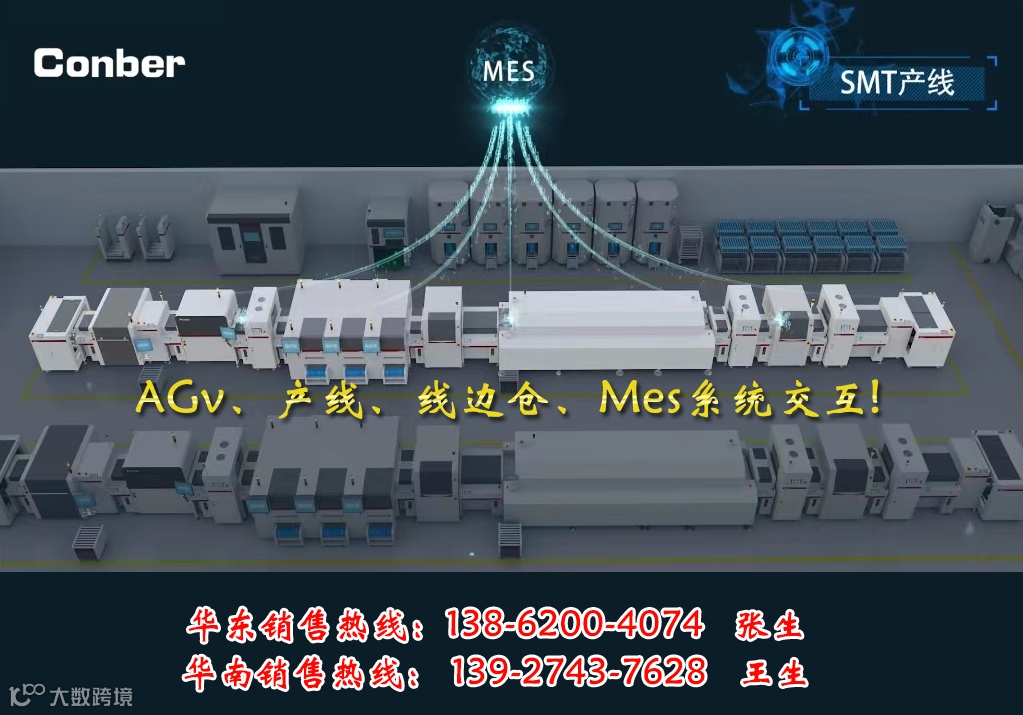

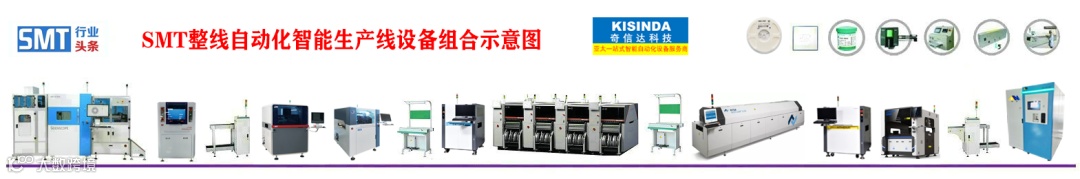

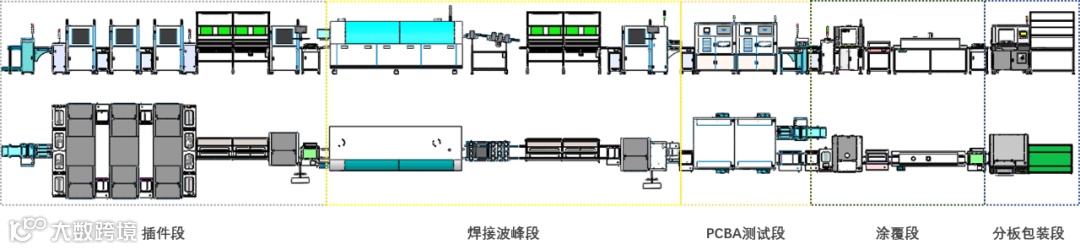

标准PCBA整线布局
