▲中纬智能3D SPI /AOI自动化整线组合▲
随着电子技术的迅速发展，电子产品的日趋复杂，贴片元器件向精细化发展，表面安装器件本身的体积越来越小，引脚和走线越来越密，使组件尺寸越来越小，锡膏的三维厚度、体积的检测也越来越重要。
同时，5G通信智能手机等电子产品越来越小型化和高精密要求，还有汽车电子产品元器件变化和安全性要求提高，对SMT锡膏印刷品质检测要求越来越严格。随着人工费用的不断增加，制造企业希望不影响产能的情况下尽量减少检测人员，生产流水线尽快往无人化方向发展，在线3D-SPI锡膏检测仪的评估采购及导入，越来越受到SMT工厂采购工程决策管理人士的重视！
锡膏印刷是表面贴装技术（SMT）生产工艺中的关键工序之一，印刷质量直接影响SMT组装的质量和效率；

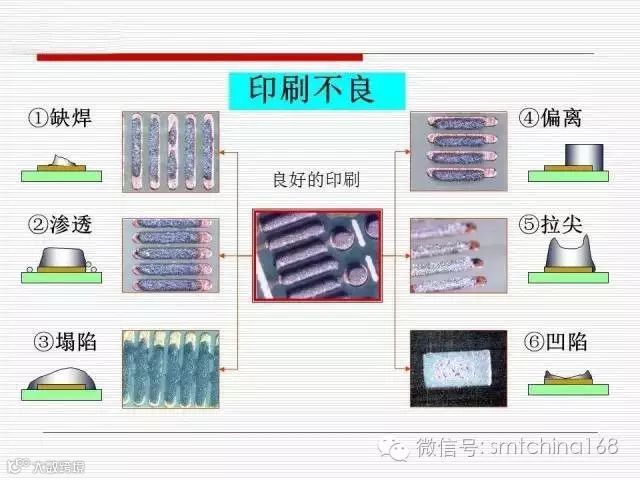

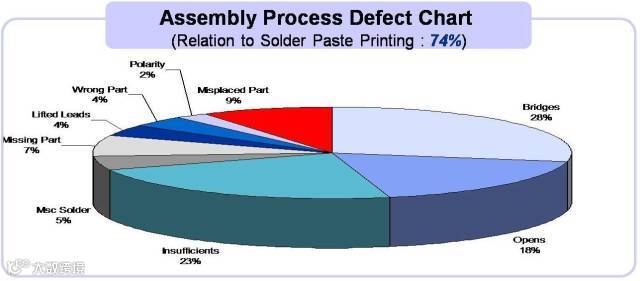

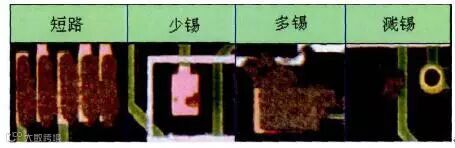

据统计，当前成品PCBA中74%的不合格处与焊锡有直接关系，13%有间接关系。SPI通过3D检测手段有效弥补了传统检测方法的不足，电子产品常见的锡膏印刷质量缺陷（少锡 ，多锡，桥连，污染等如图 1所示），所以有必要对锡膏印刷质量进行检测，3D-SPI能有效确保良好的锡膏印刷质量，大幅减少可能存在的成品不良率。图 1 常见的锡膏印刷质量缺陷
3D-SPI锡膏检测仪作为SMT质量过程控制的手段，能在回流焊接前及时发现质量隐患，因此几乎没有返修成本与报废的可能,有效节约了成本；3D-SPI作为锡膏检测的必备设备，它经过从进口到国产、二维检测到三维检测的技术发展。
2D锡膏印刷质量检测并不能真实全面地评价锡膏的质量，锡膏3D检测技术产生并用于解决2D平面检测无法处理的问题(如：锡膏的三维厚度、体积)，SPI（SolderPaste Inspection）是指锡膏检测仪，在线3D-SPI锡膏检测仪是连接在SMT整线全自动锡膏印刷机之后，贴片机之前，主要的功能就是以检测锡膏印刷的品质，包括高度，面积，体积，XY偏移，形状，桥接等。

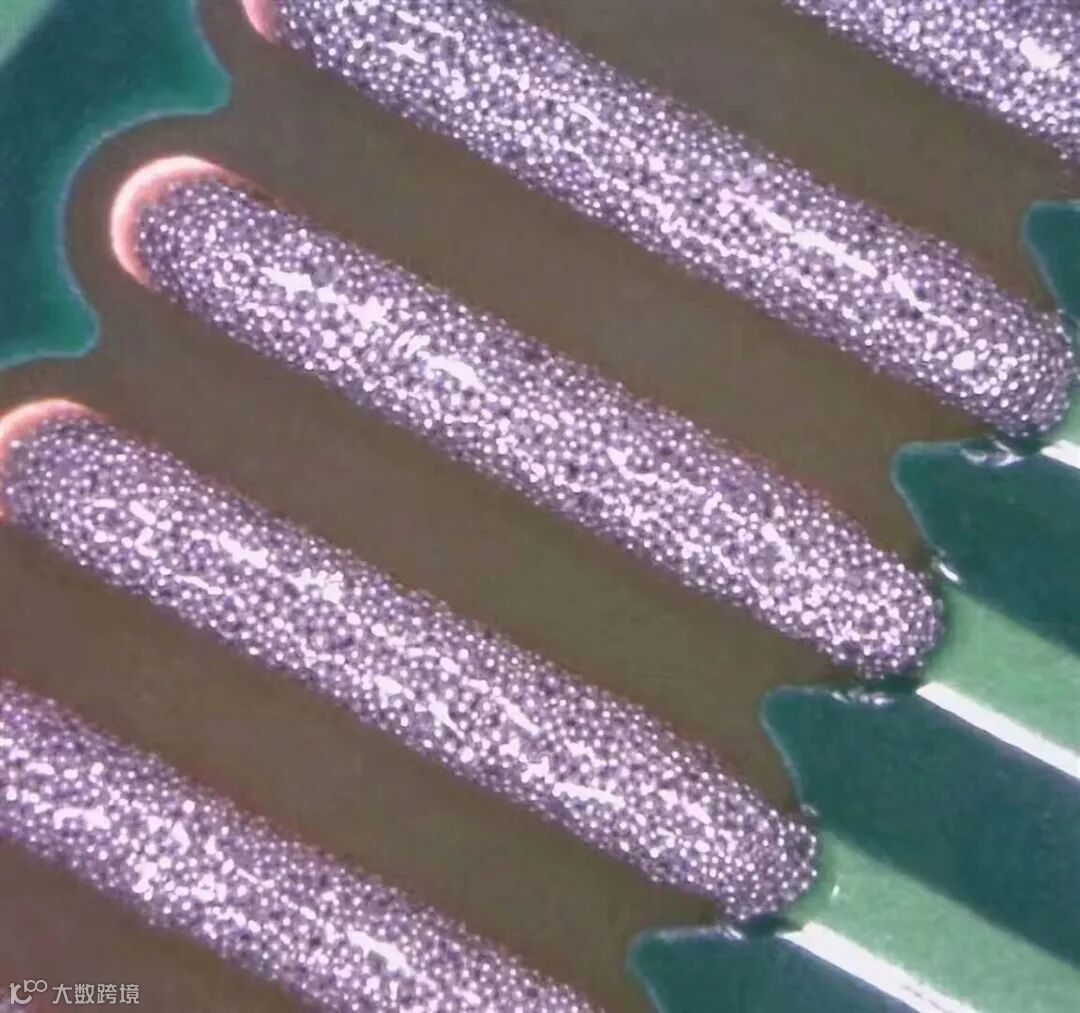

▲在线3D-SPI錫膏检测仪檢測视图▲
中纬智能亮点产品3D SPI/AOI

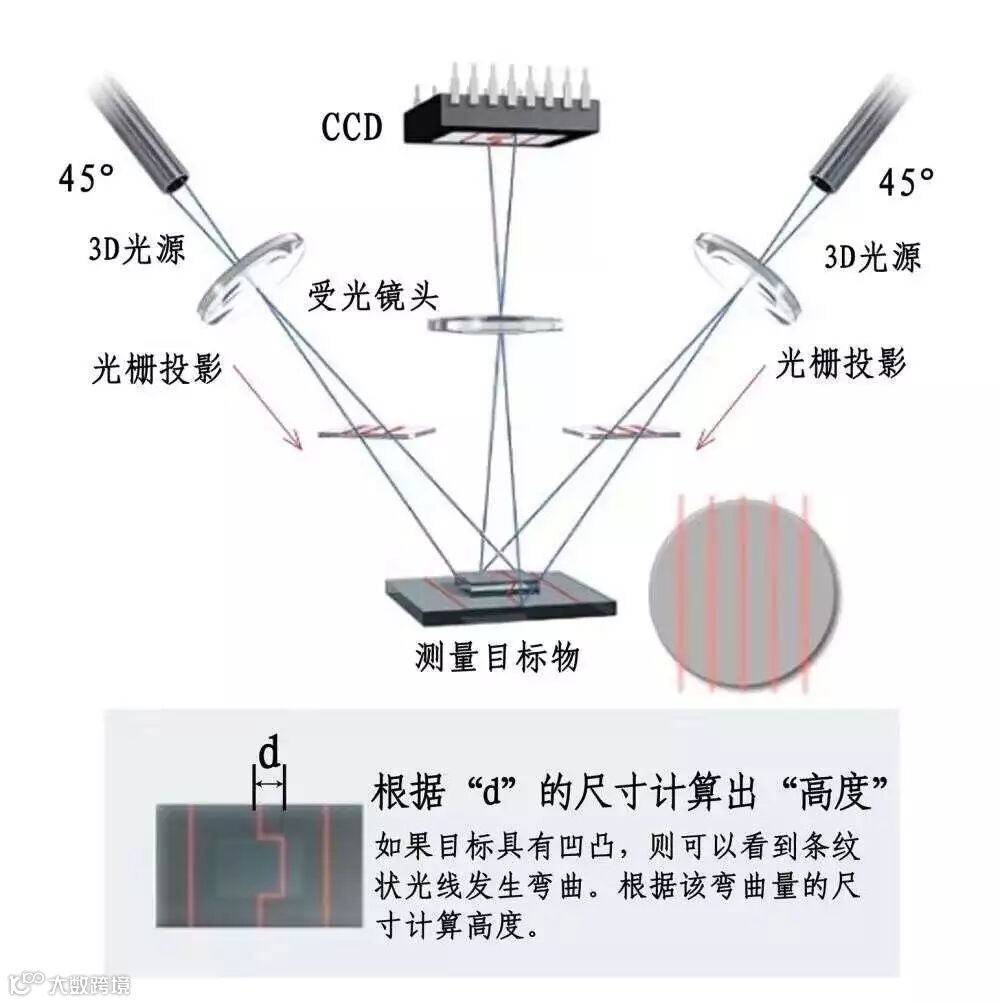

3D 检测原理说明：1. 在特定角度投射条纹光线，并由直角相机进行投射图像的收集
2. 对条纹进行尺寸变形、转换颜色、相位移动的方式进行多次拍摄；
3. 一次性拍摄多幅2D、3D图像，进行综合计算；
4. 通过测量每一个像素范围内的高度值，面积值，再以两者相乘，对测量范围内各个进行精确计算，就可以得出各个点的精确高度、以及测量范围的平均高度，得出面积、体积、高度等各类数据；
5. 与程式中的工艺参数设定进行对比，得出检测结果；
一、在线3D SPI锡膏印刷检测仪

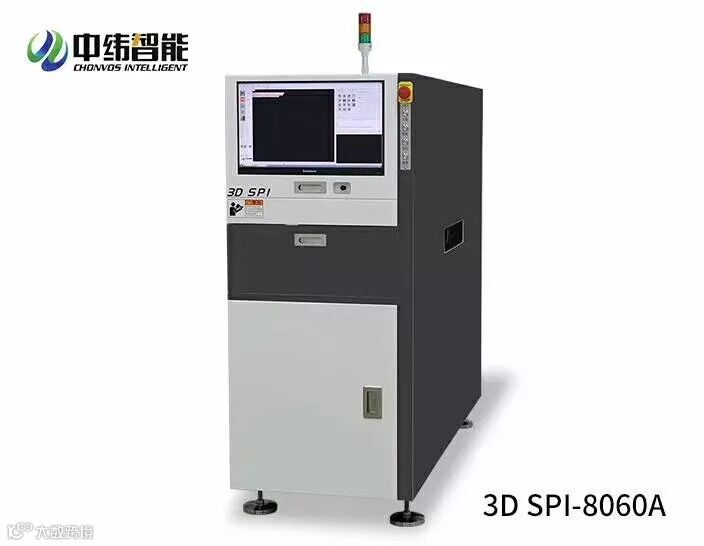

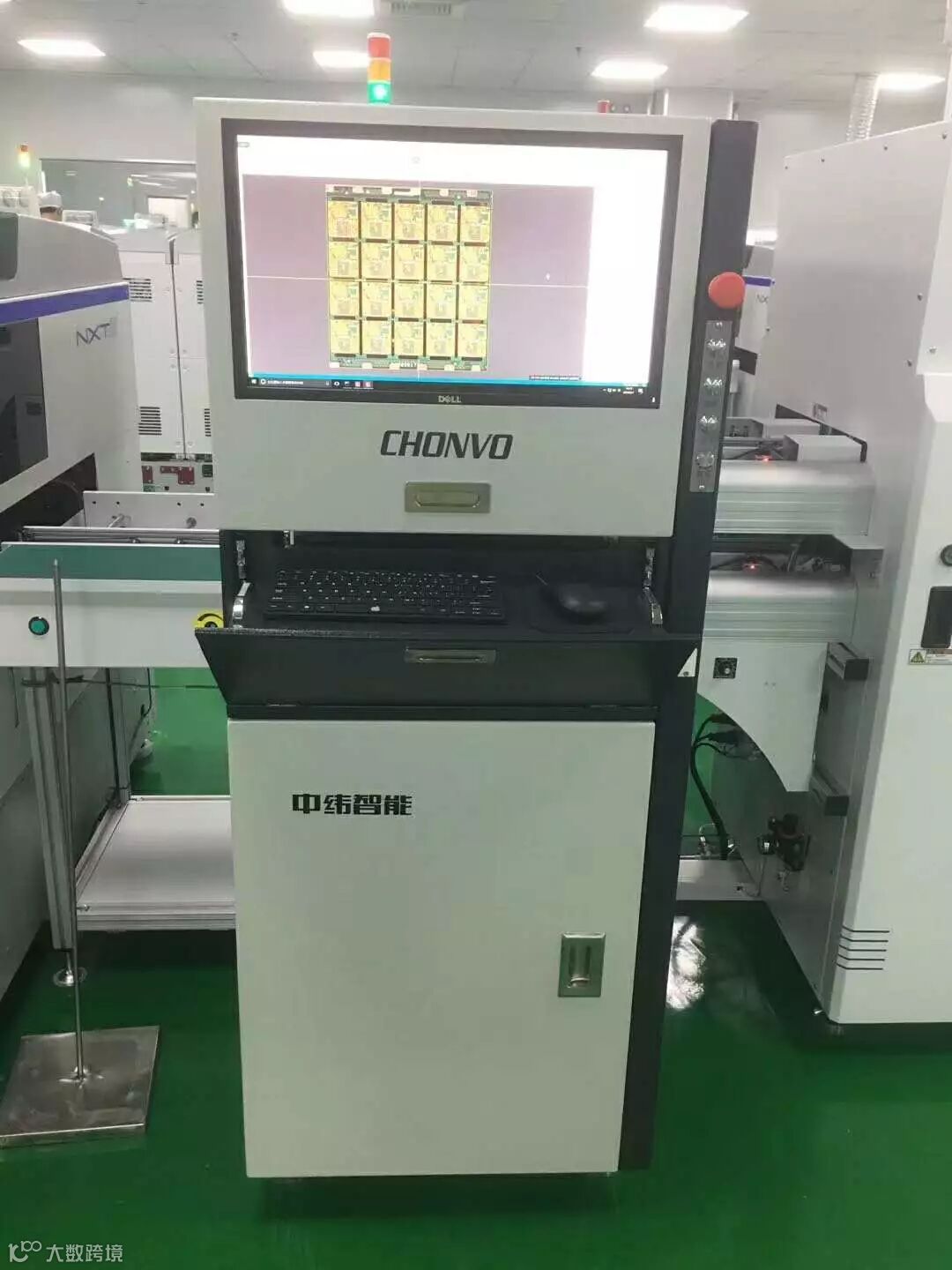

▲中纬智能在线3D SPI-8060A▲l 3D光学核心技术自主研发
l 拥有国内多项专业技术专利
l 宽度为620mm节省占地空间设计
l 德国IDS 530万像素工业相机
l 快速编程，Gerber直接处理
l 可编程条纹3D测量
l 3D头部光源10年保修
l SPC统计分析数据
l 功能量身定制服务
二、在线式双轨AOI全自动光学检测仪
▲在线式双轨AOI 7001-Ⅱ▲
l 适用于炉前、炉后在线检查l 1轨固定，2、3、4轨可调
l 可适应多款贴片机
l 算法逻辑功能强大，适应于异性元件检查
l 宽度为620mm节省占地空间设计
l 采用多项智能投射无阴影检查技术
l 智能程控RGBW光源
l 远心镜头
l 离线编程功能与停机实时调试功能

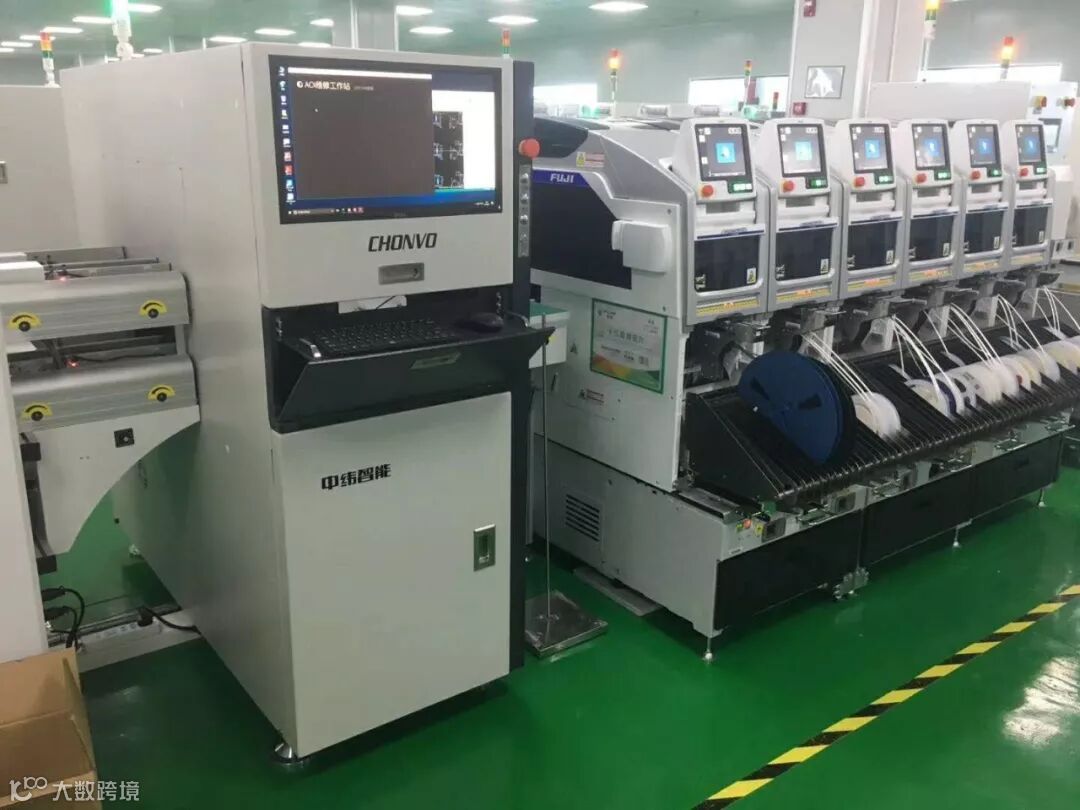

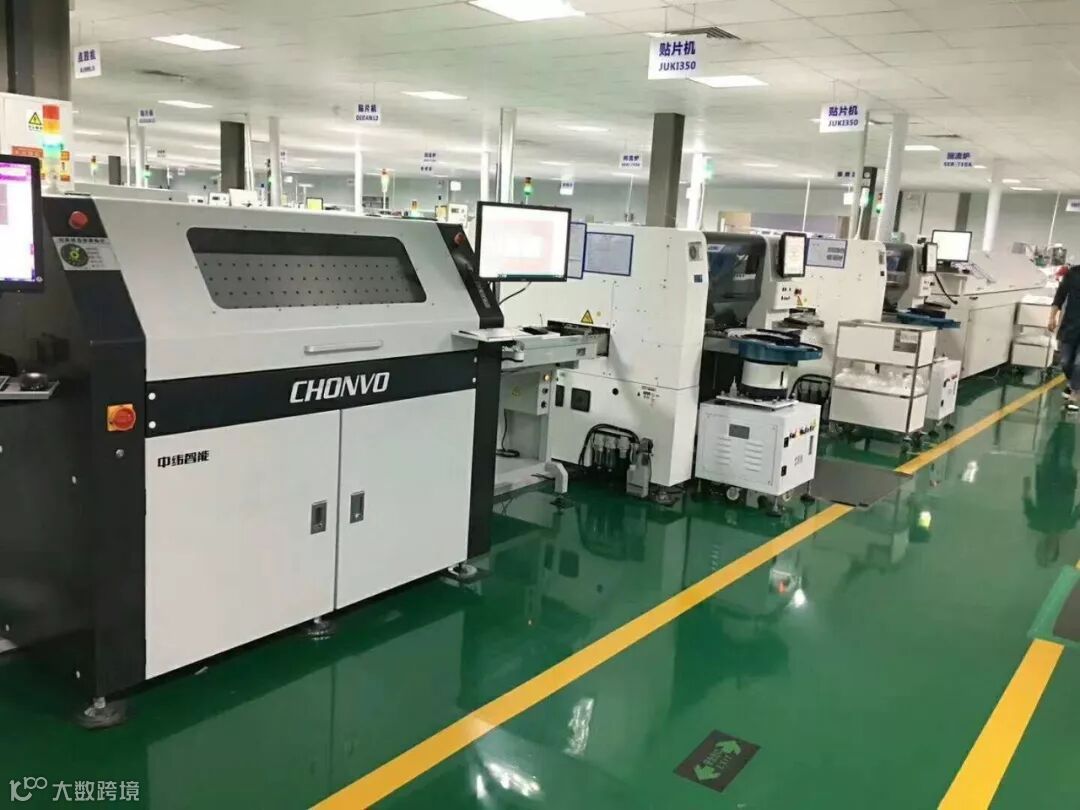

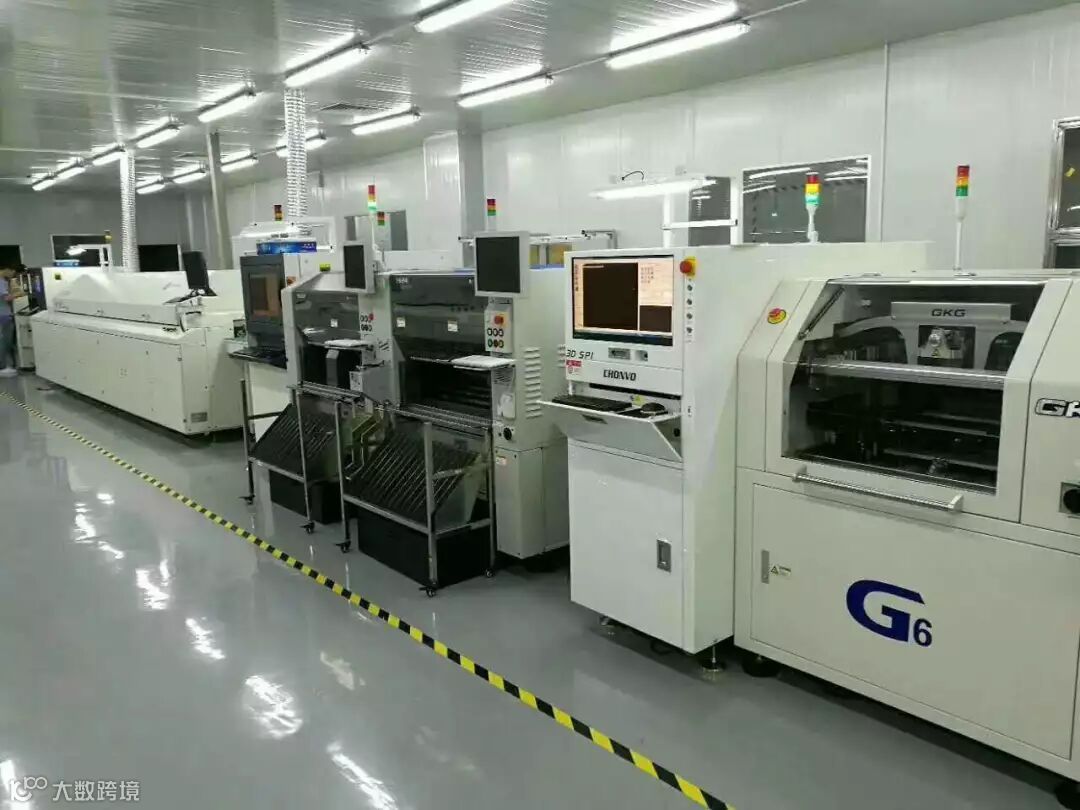

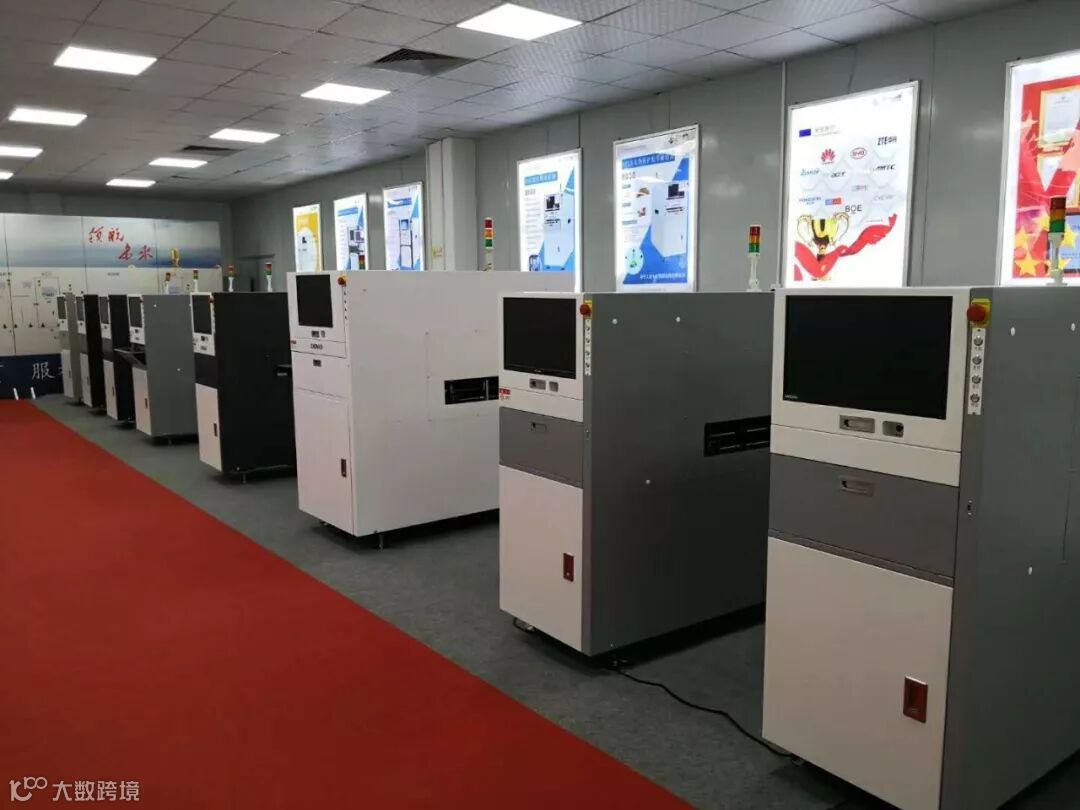

中纬智能3D SPI/AOI使用现场
（点下方视频即可收看）
↓
↓
▲中纬智能1.2米PCB测试3D SPI解决方案▲
深圳中纬智能
深圳市中纬智能有限公司是集研发、制造、销售、服务一体化的专业锡膏印刷检测设备3D SPI 及全自动光学检测设备AOI高端品牌制造商。CHONVO中纬智能的研发团队由台湾及国内资深留学工程师组成，核心技术已获得多项发明专利及应用技术。
品质，服务、创新是我们的经营理念，依靠科技求发展，以客户为中心，不断为客户提供高效、高精度设备。
中纬智能目前已在国内华南、华东设立了销售及技术服务中心，制造及研发基地设在深圳。
深圳中纬智能企业风采
▲海外客户莅临中纬智能工厂参观▲
▲参展华南NEPCON电子设备展▲
实力派3D SPI/AOI制造商
深圳市中纬智能有限公司
