什么是PCBA焊接SMT锡膏印刷检测设备3D-SPI ？
3D-SPI，即三维锡膏印刷检测设备，是一种在SMT（表面贴装技术）行业中广泛应用的新型检测技术。它主要用于对微小且分布细密的锡膏进行高效、客观的检测，从而显著提高PCB（印刷电路板）的质量和生产效率。

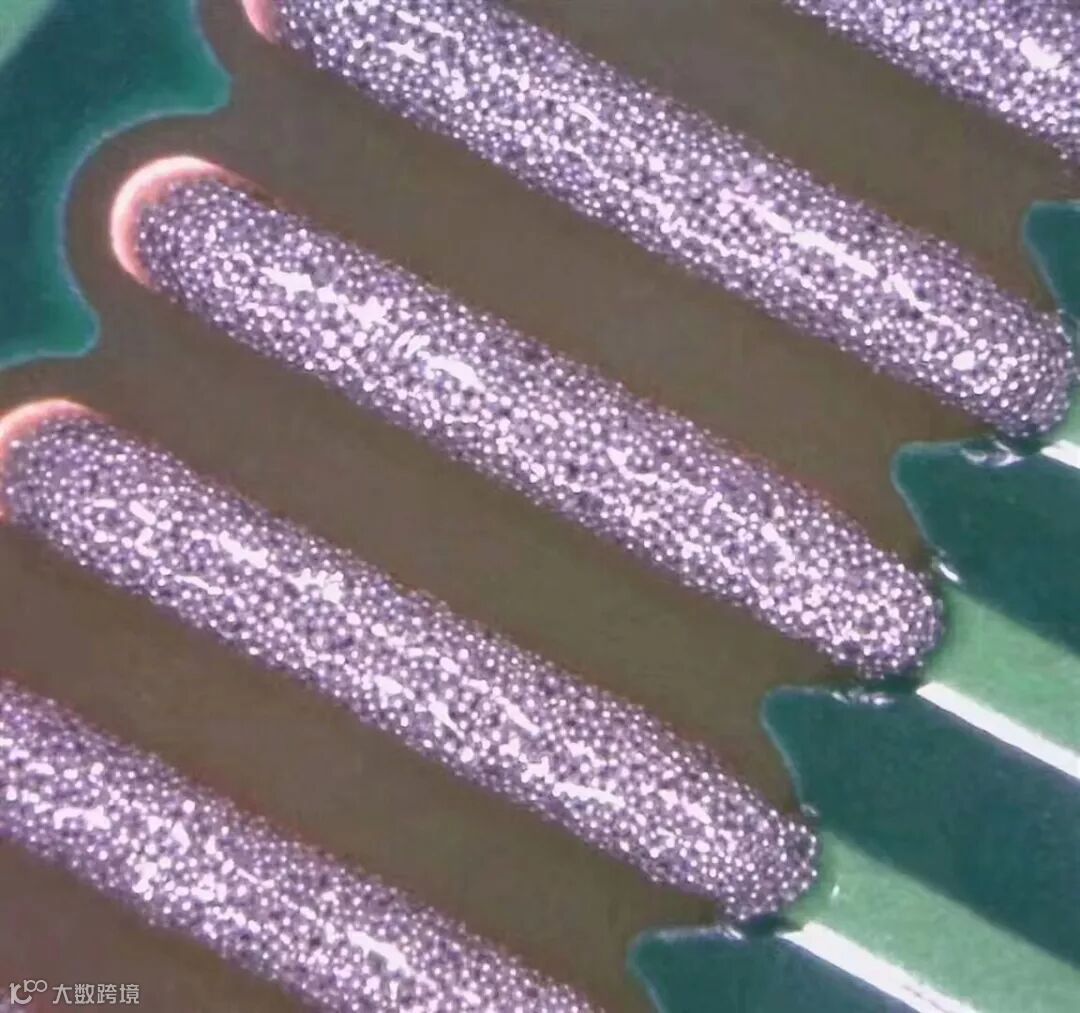

测量焊剂存量的尺寸特征，包括高度和体积。

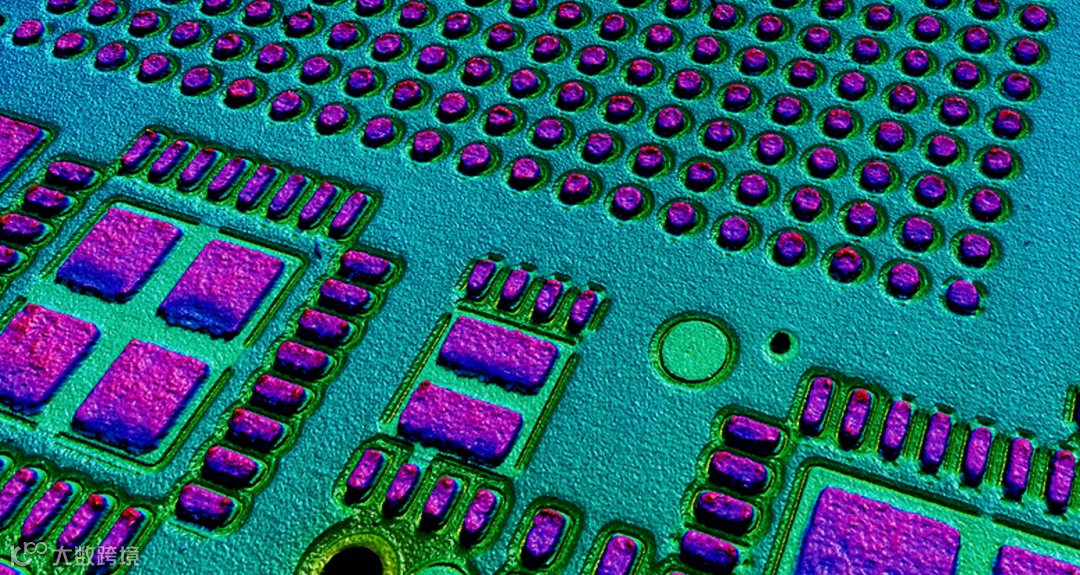

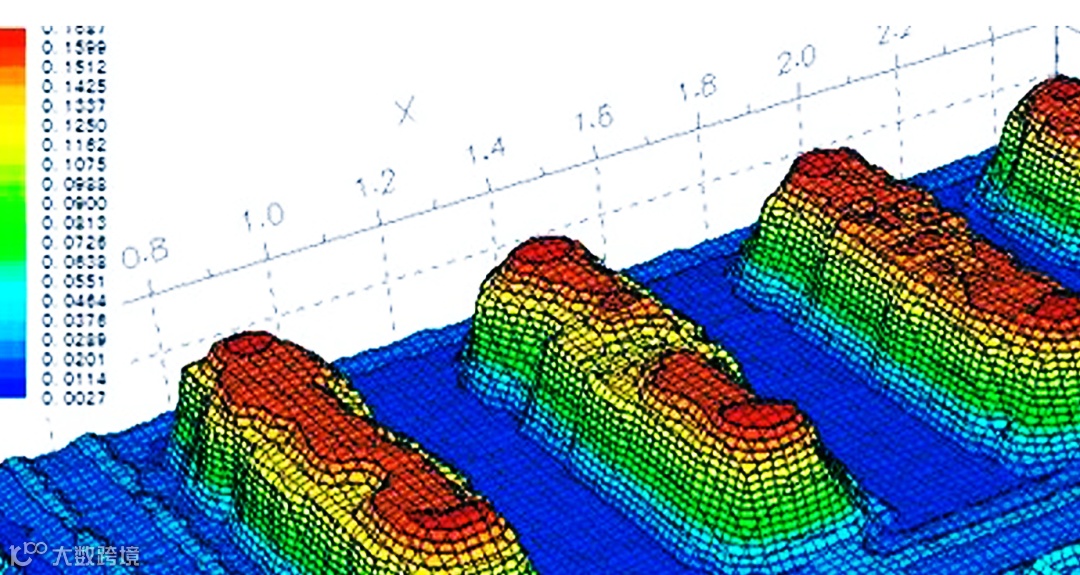

3DSPI能够检测锡膏的体积、面积、高度、XY偏移、形状和桥接等参数，帮助及时发现印刷品质的问题并监控印刷质量的稳定性。

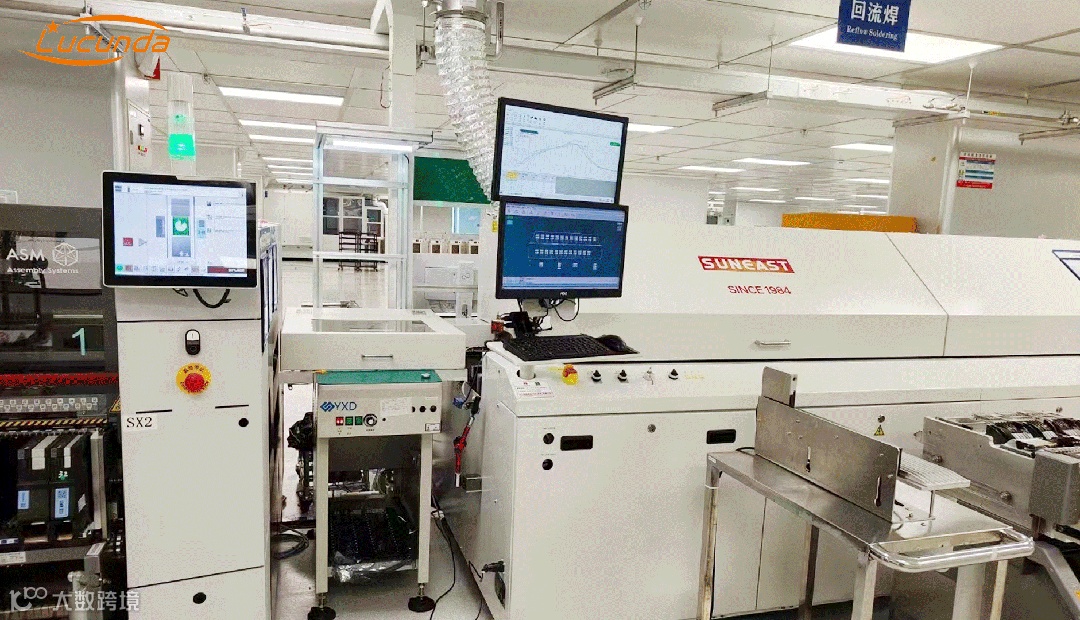

越早发现问题就能越早解决问题，元器件成本，加工成本，返修成本，一次性通过率，客户满意度等等无时无刻不在困扰着SMT管理者。有太多的原因造成目前的SMT用户将检测的手段不断的前移，从ICT通电测试仪往前到炉后AOI，再往前到炉前的AOI，再往前到贴片前的SPI。

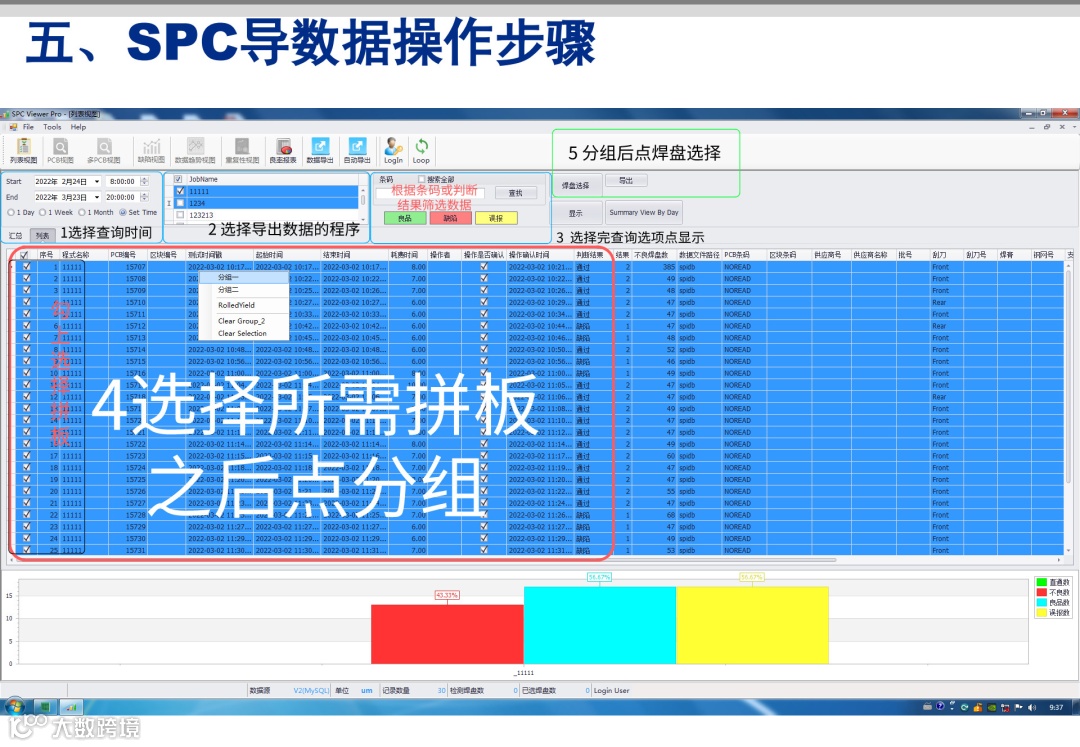

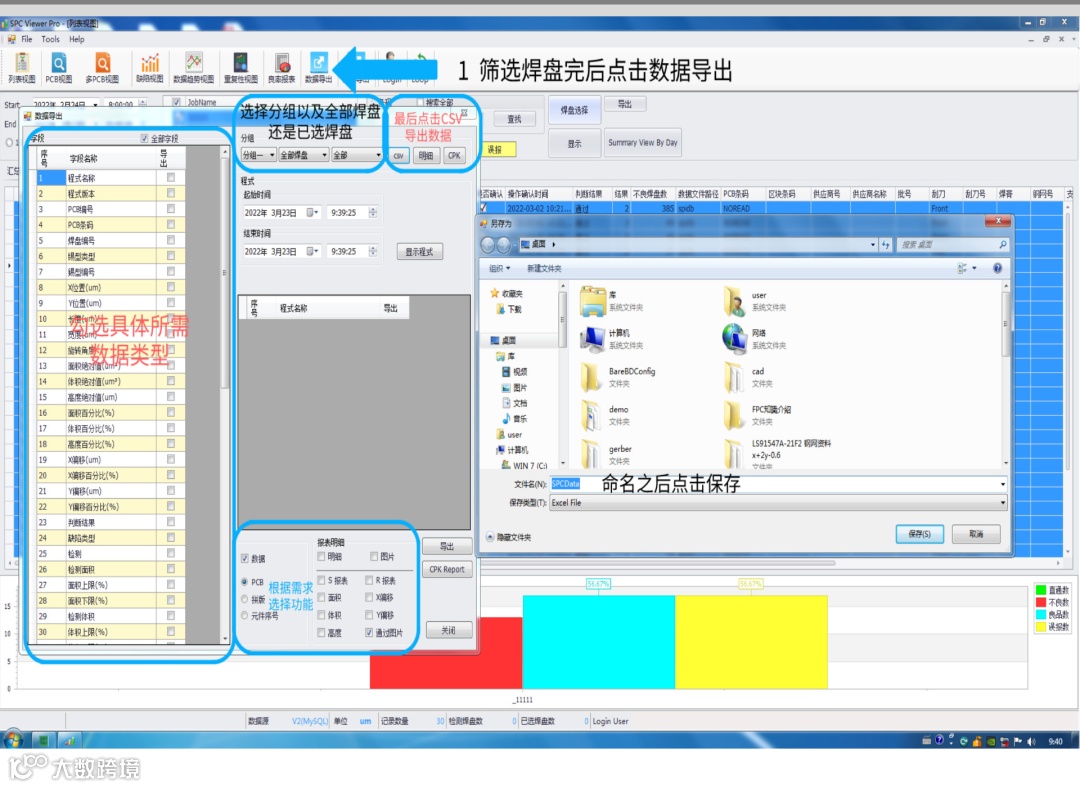

此外，3DSPI设备通常配合SPC（统计过程控制）软件使用，通过对检测结果的统计分析，提供图形化的趋势分布报告，如Xbar-S、Xbar-R图、Histogram等，以便实时监控和优化生产过程。

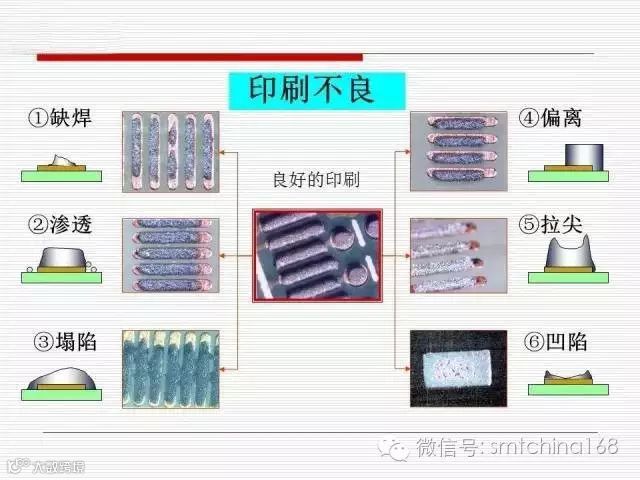

常见的检测任务包括：SMT锡膏焊剂印刷位置、表面/高度/轮廓/体积、焊剂偏移、焊剂不足、焊剂拖尾、焊剂球、焊剂爬越和接合。
随着SMT行业的高速发展和对质量控制要求的提高，3DSPI设备在越来越多的生产线上得到应用，成为确保产品质量和生产效率的重要工具。

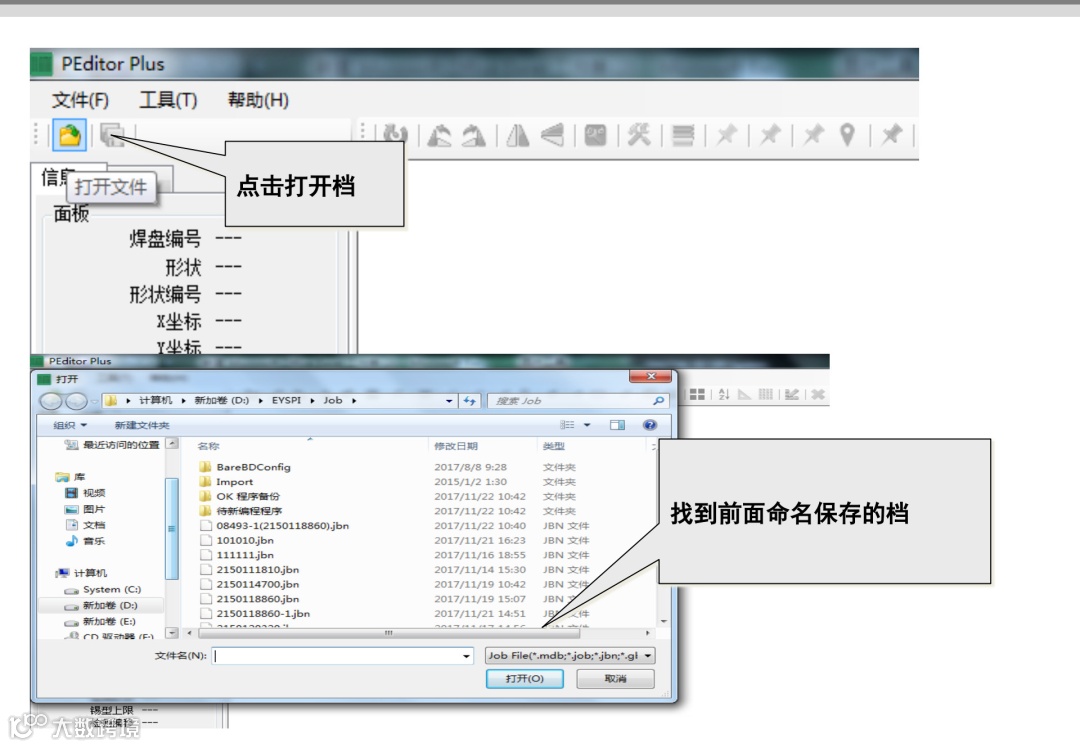

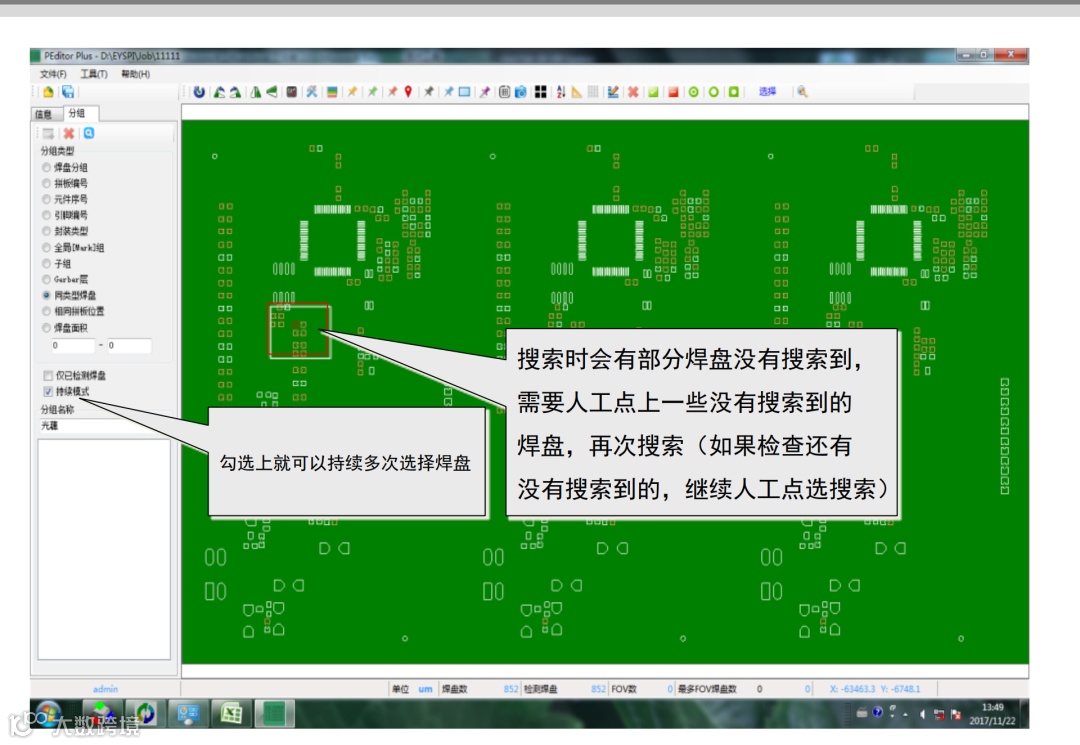

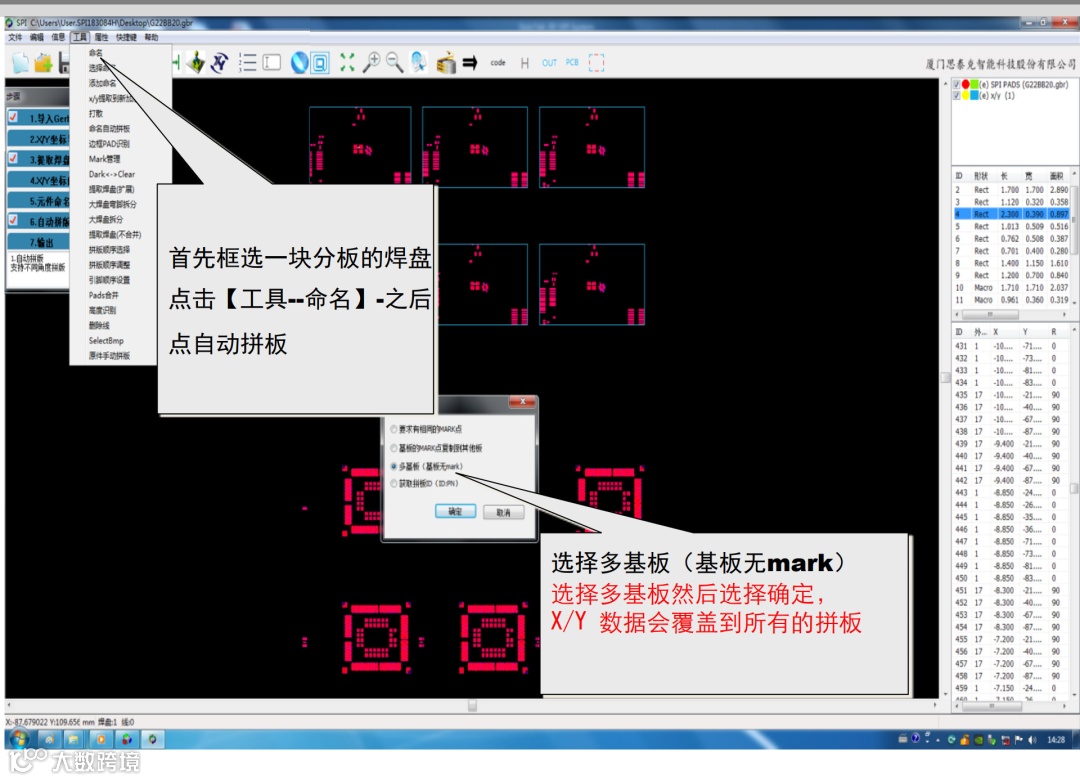

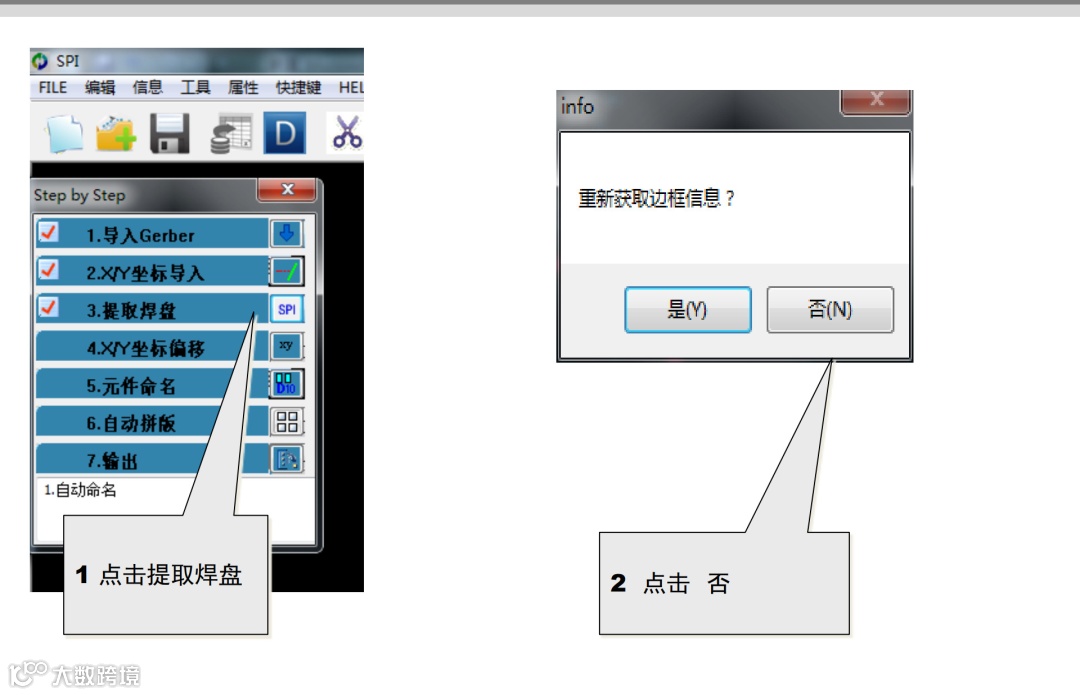

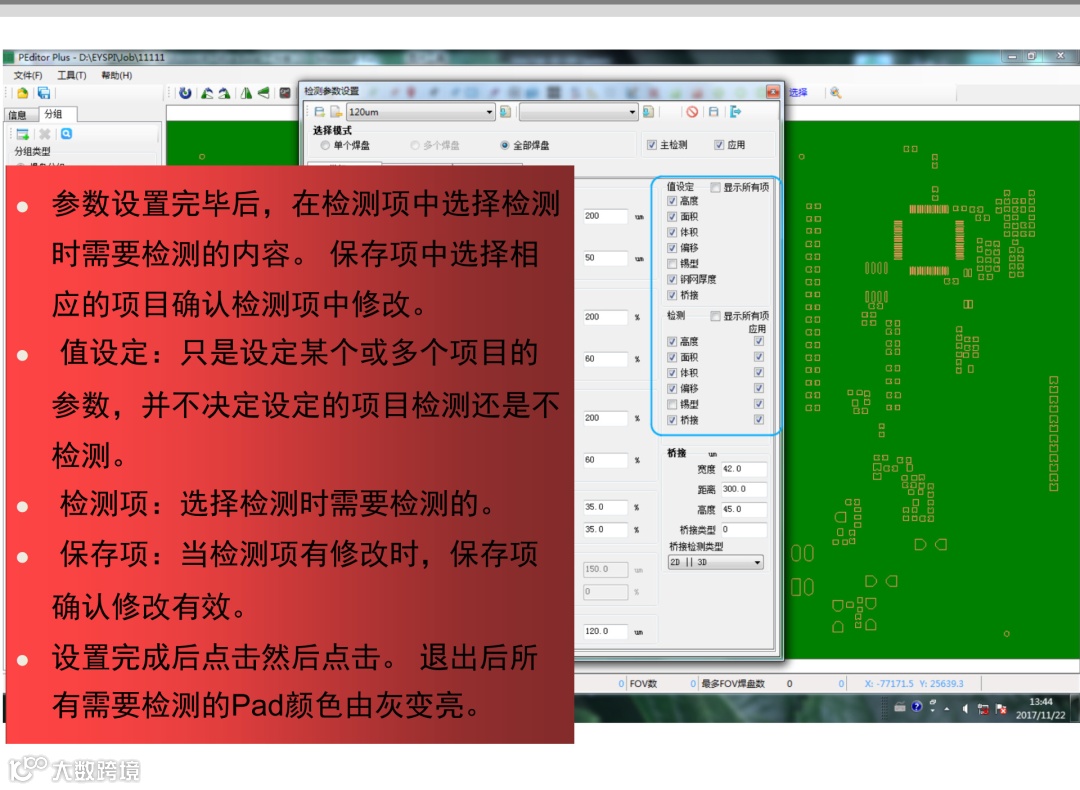

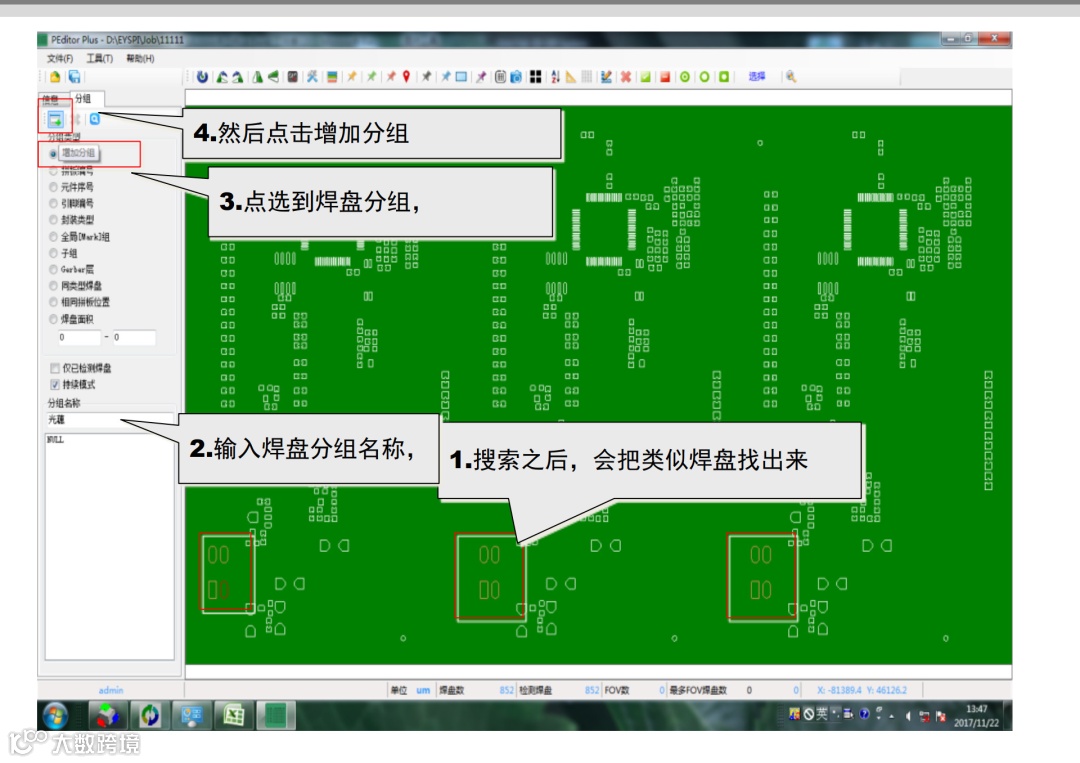

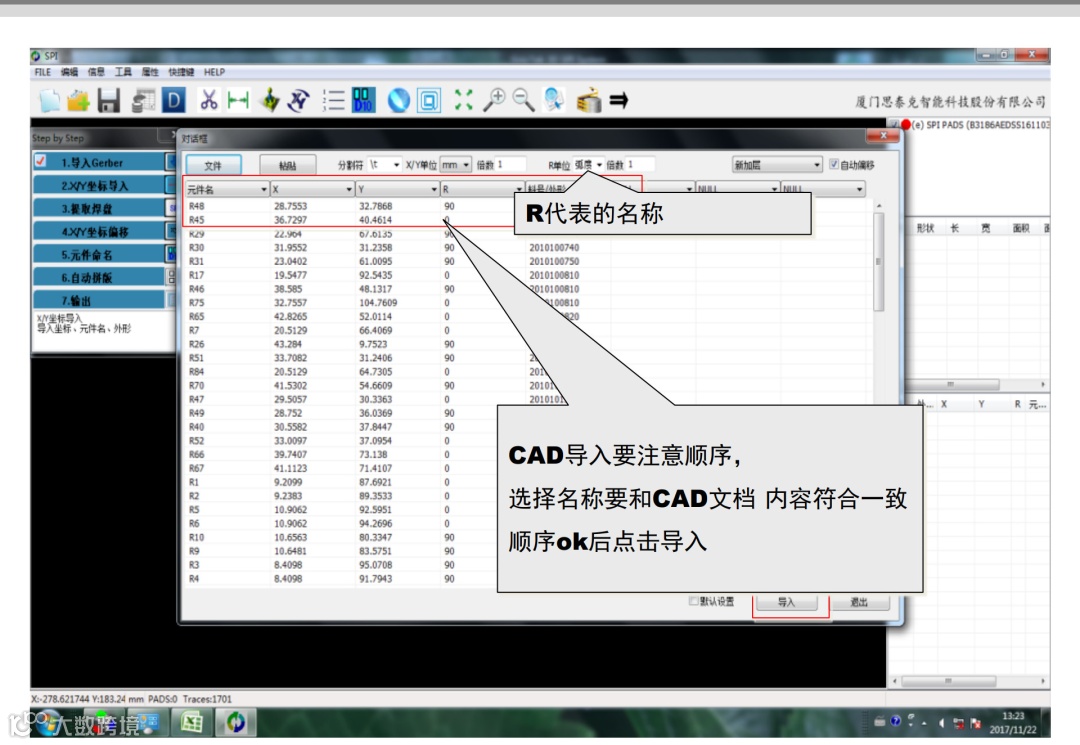

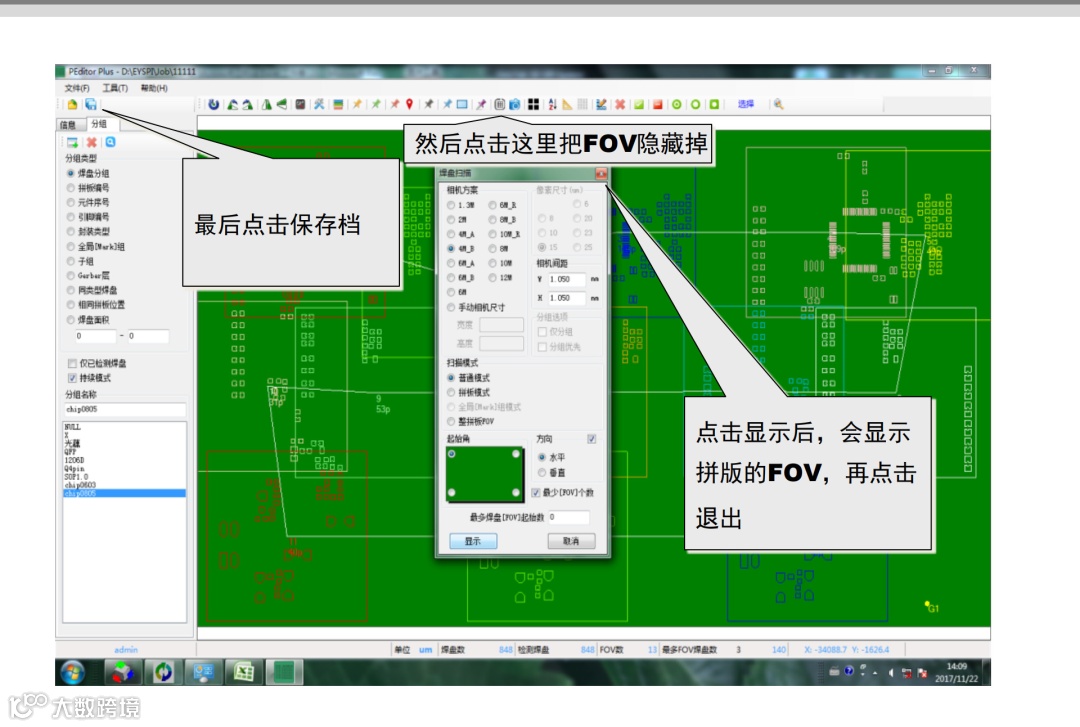

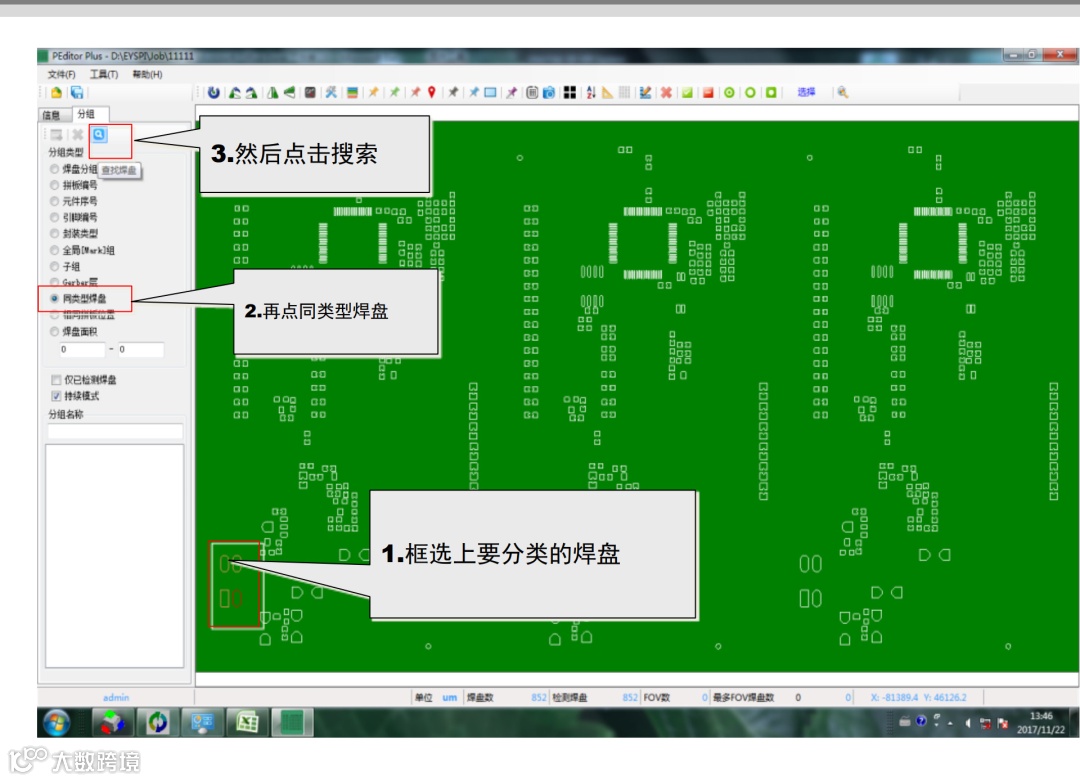

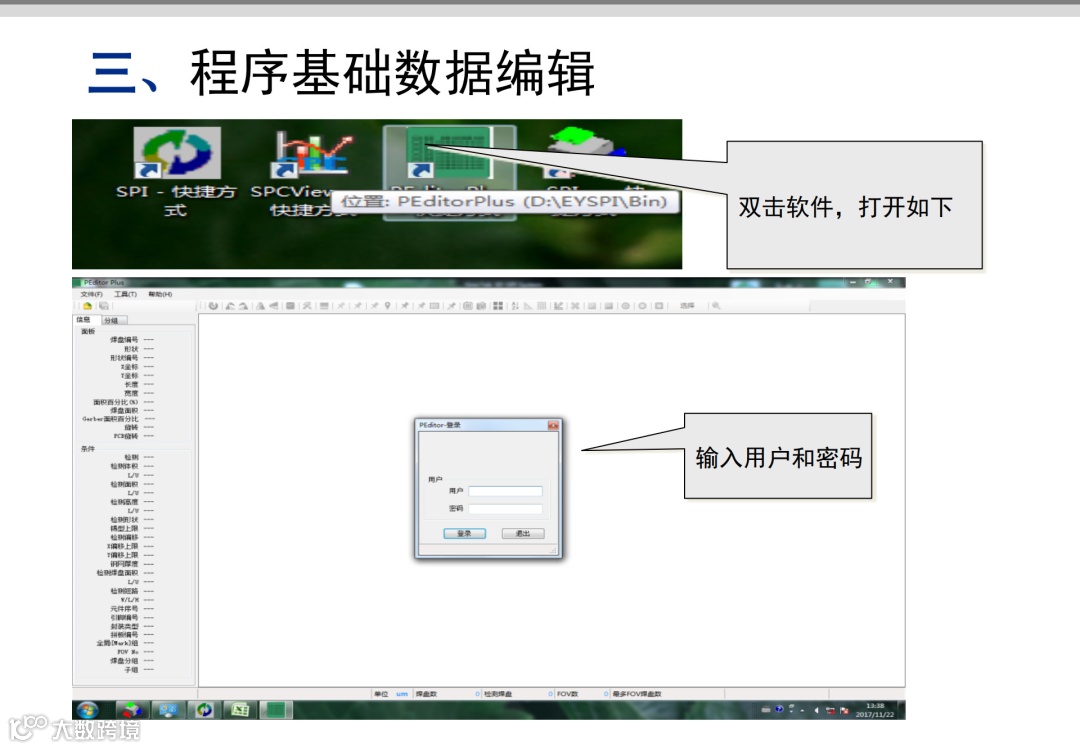

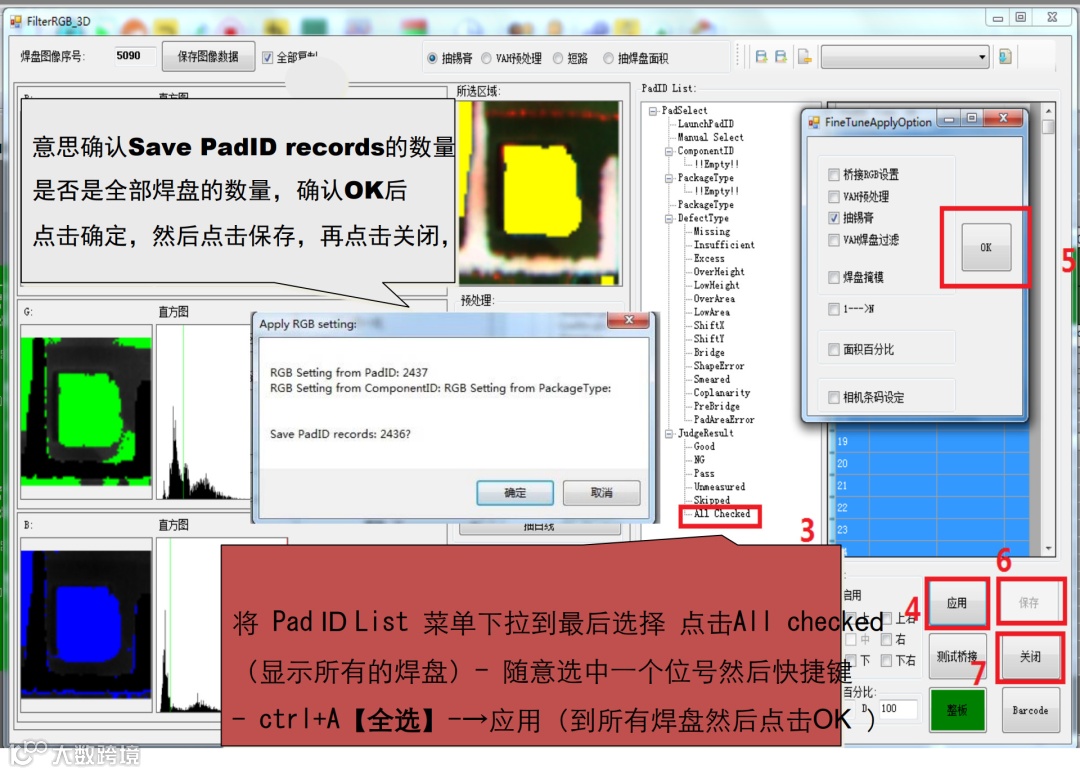

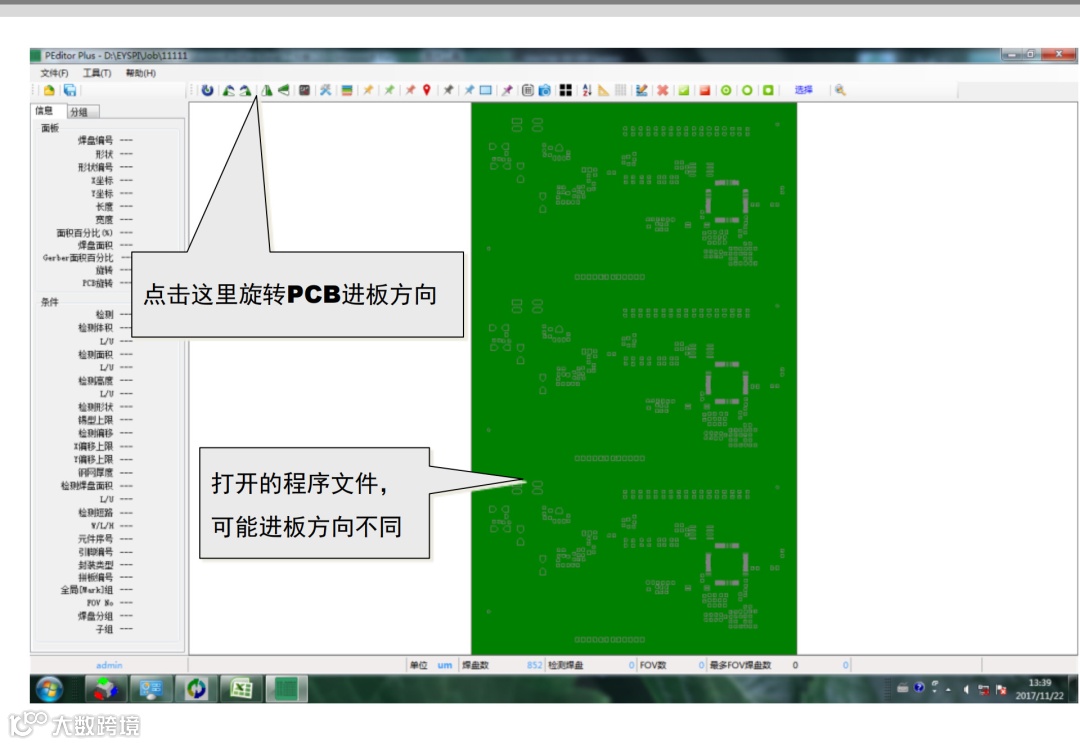

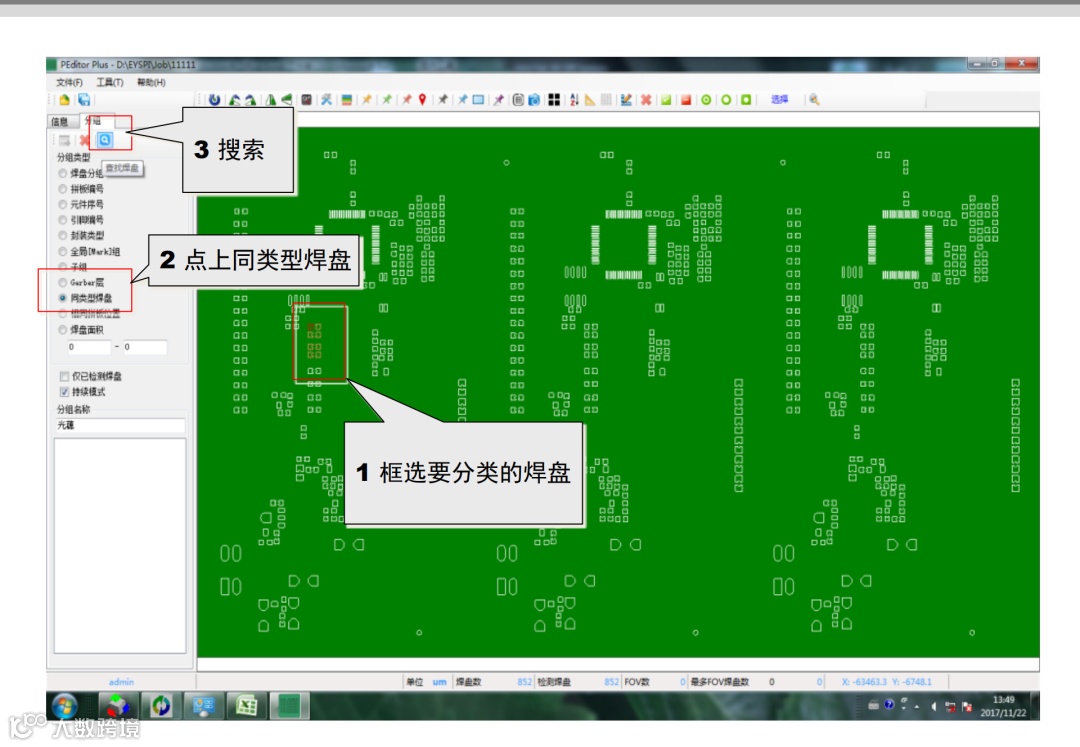

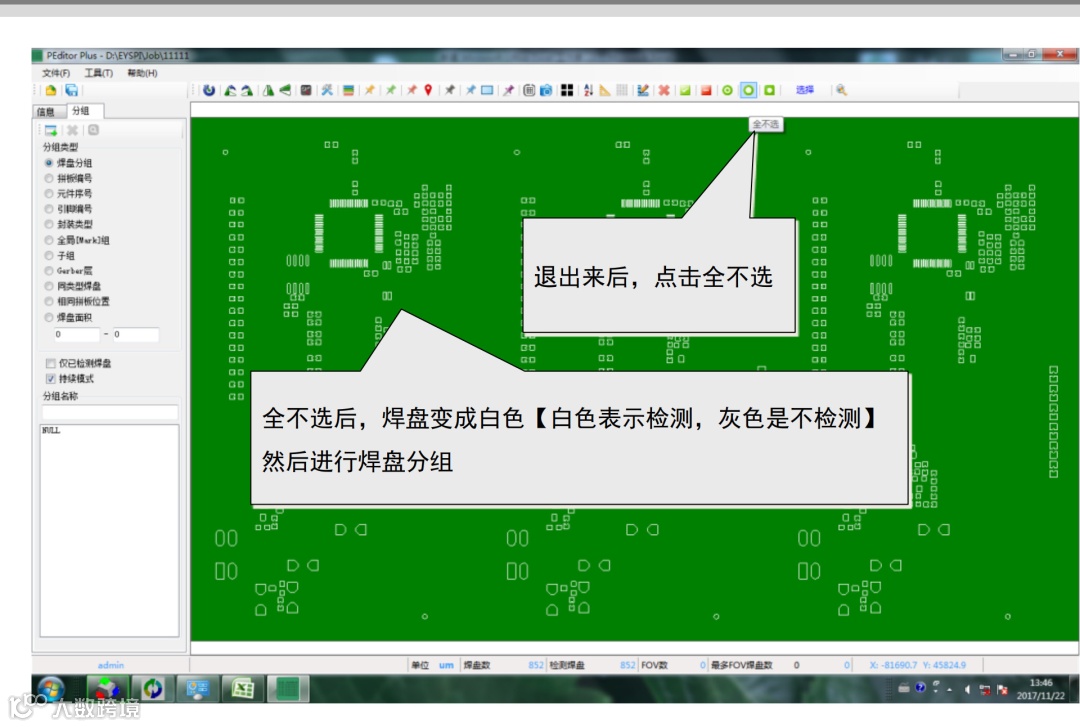

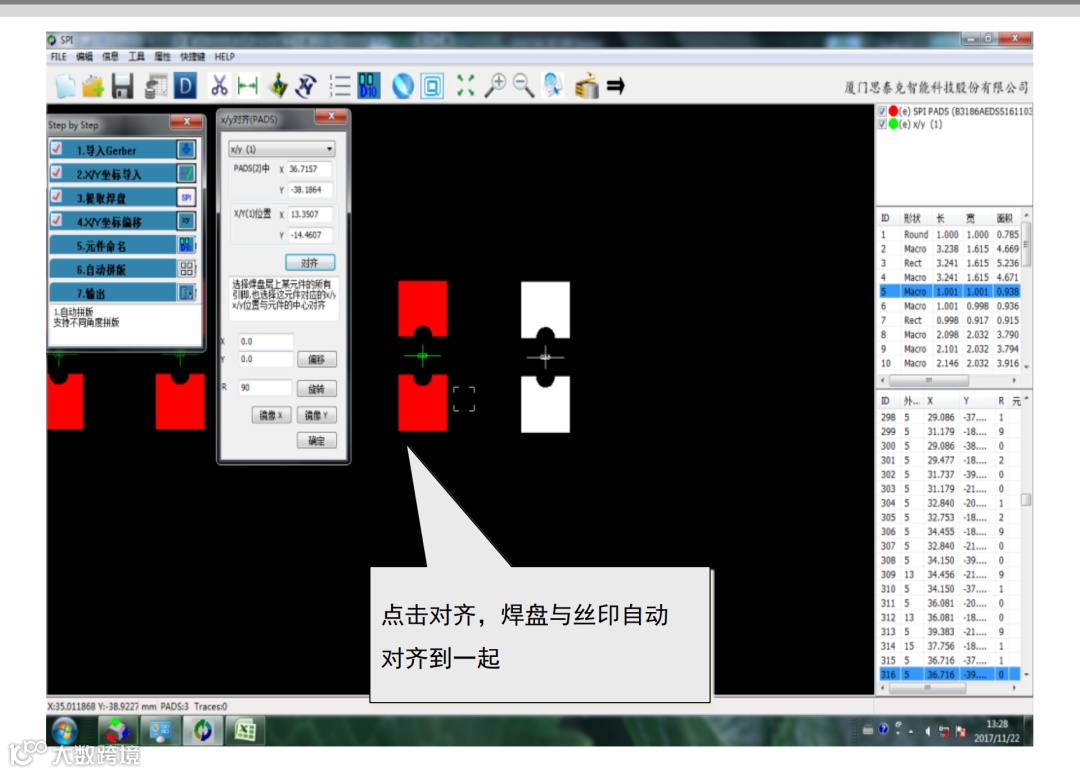

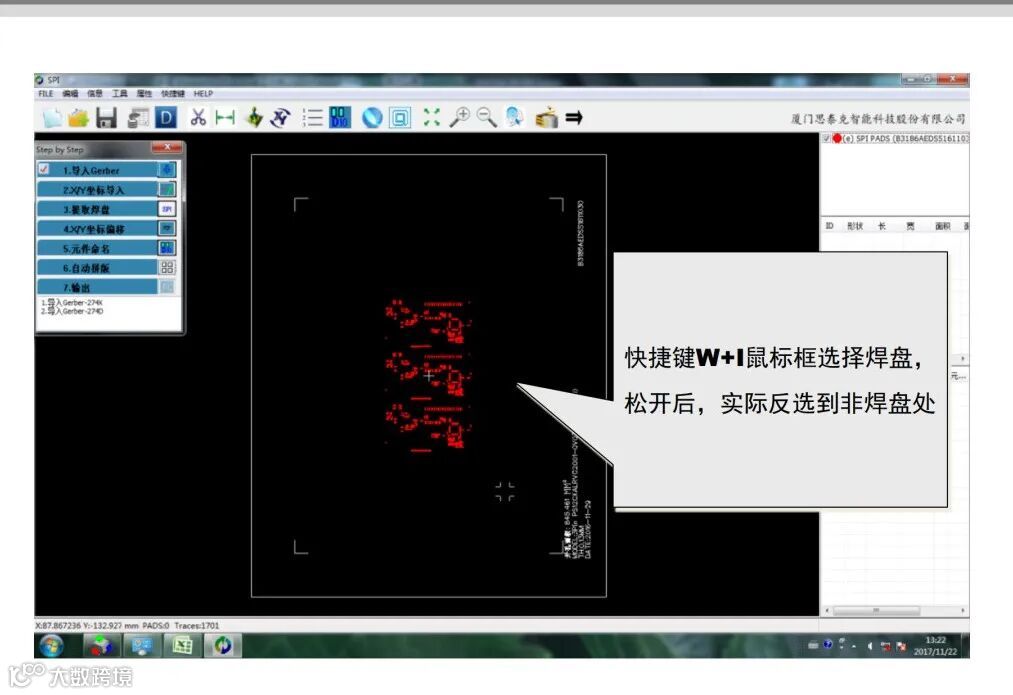

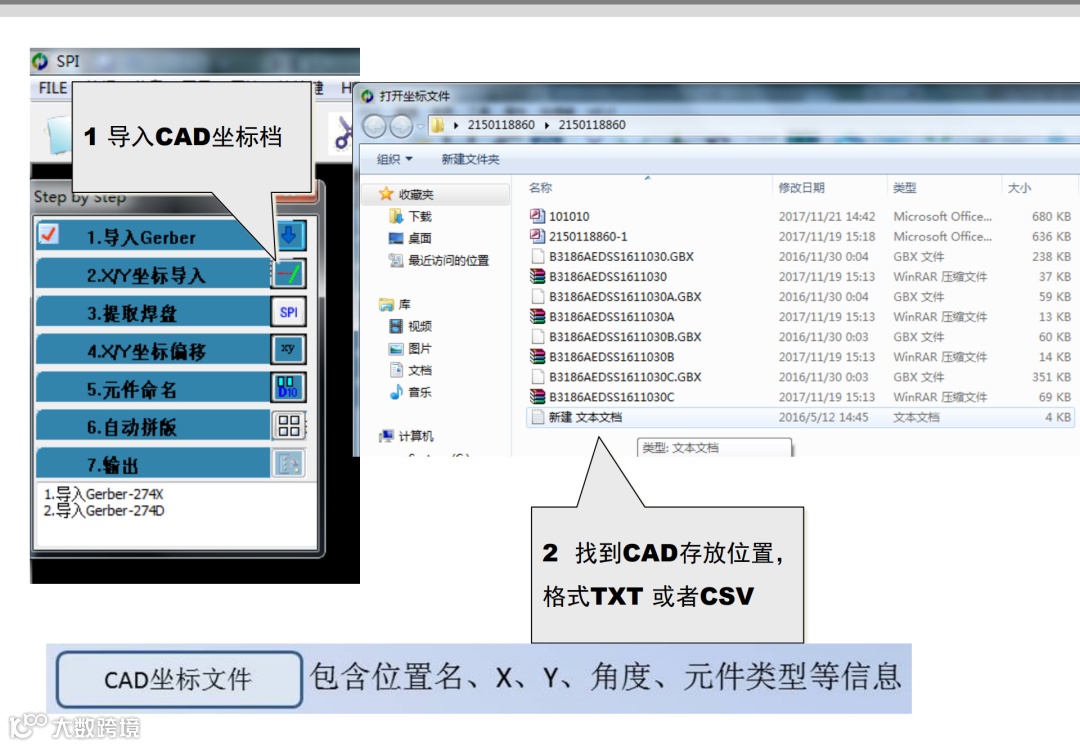

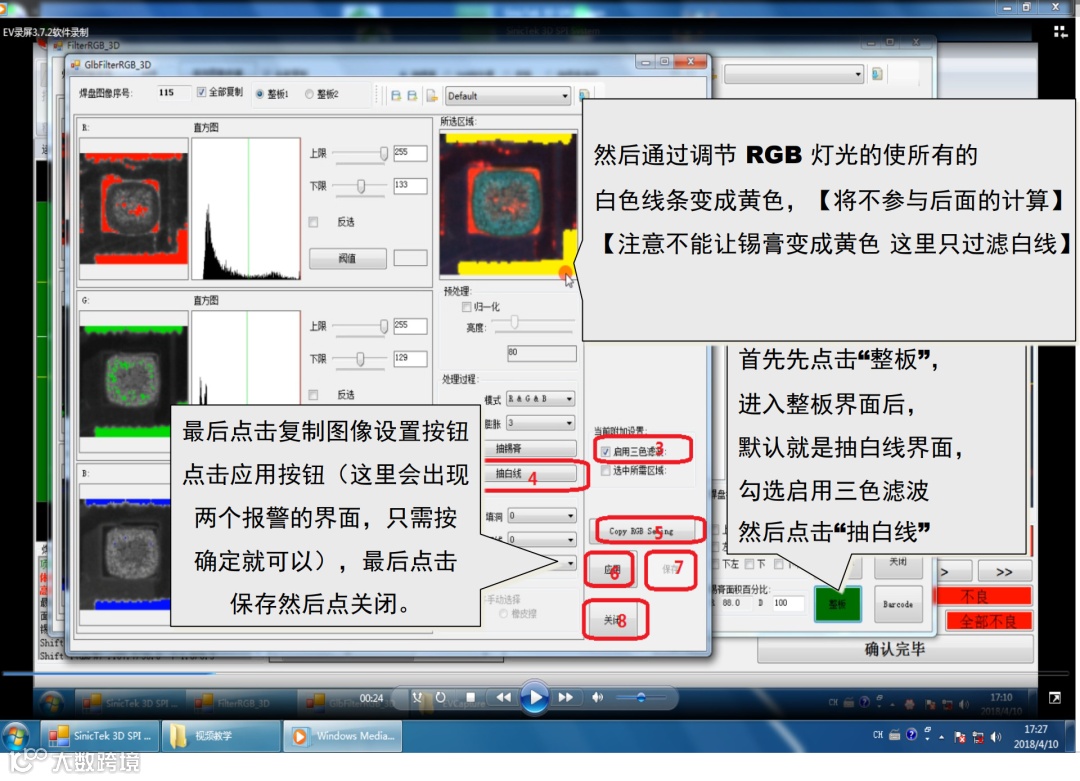

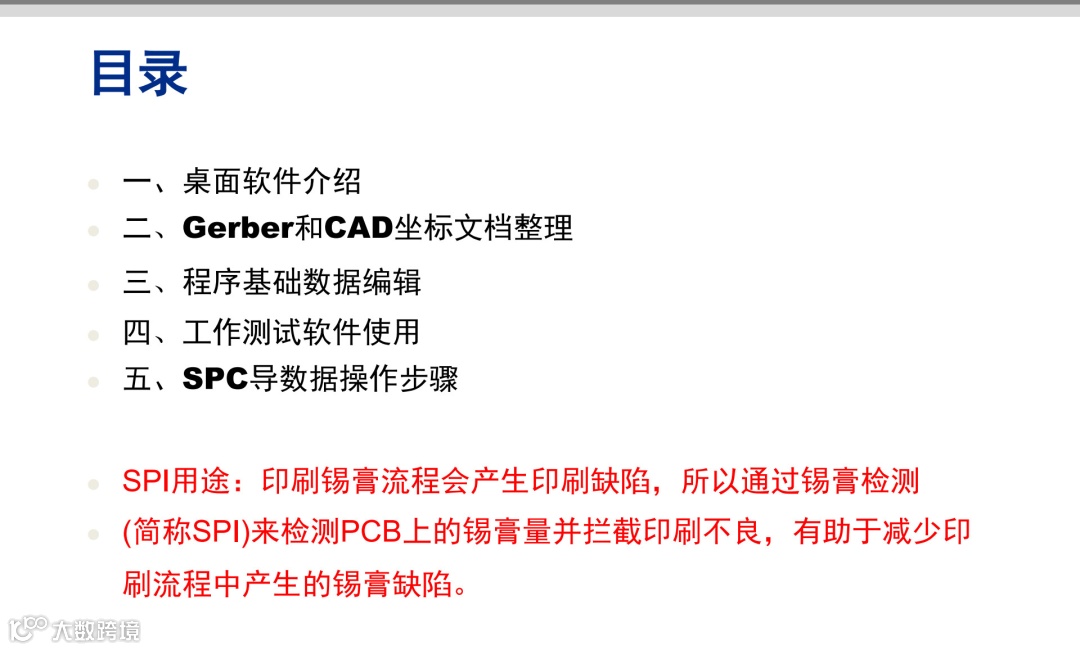

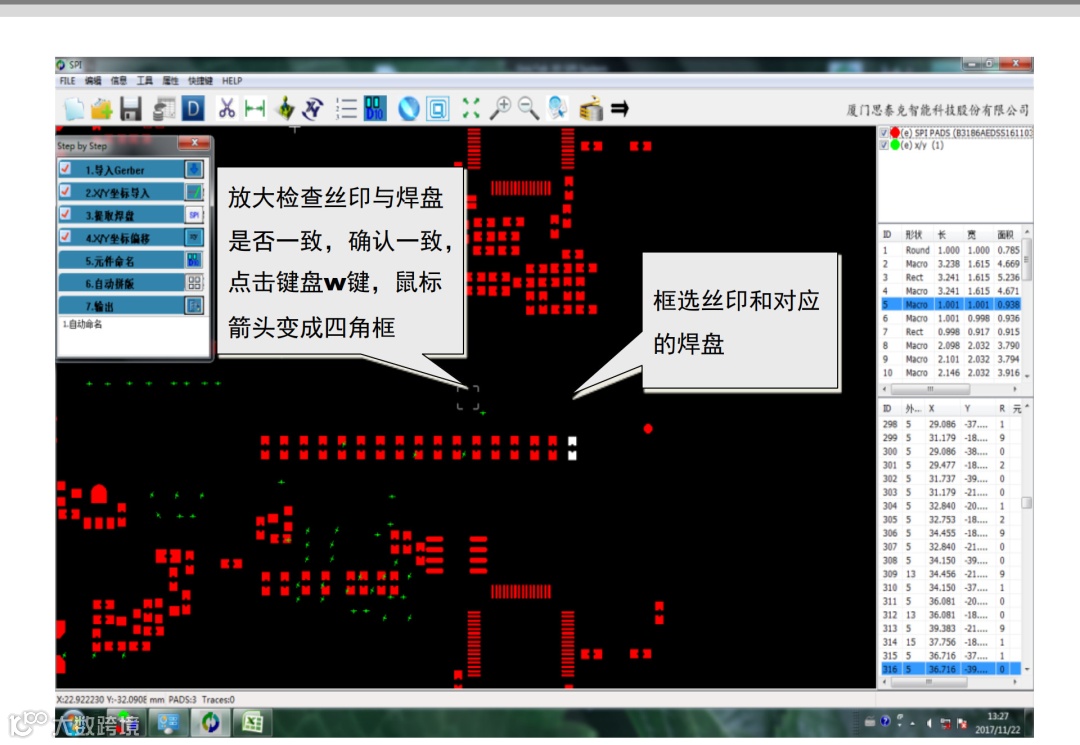

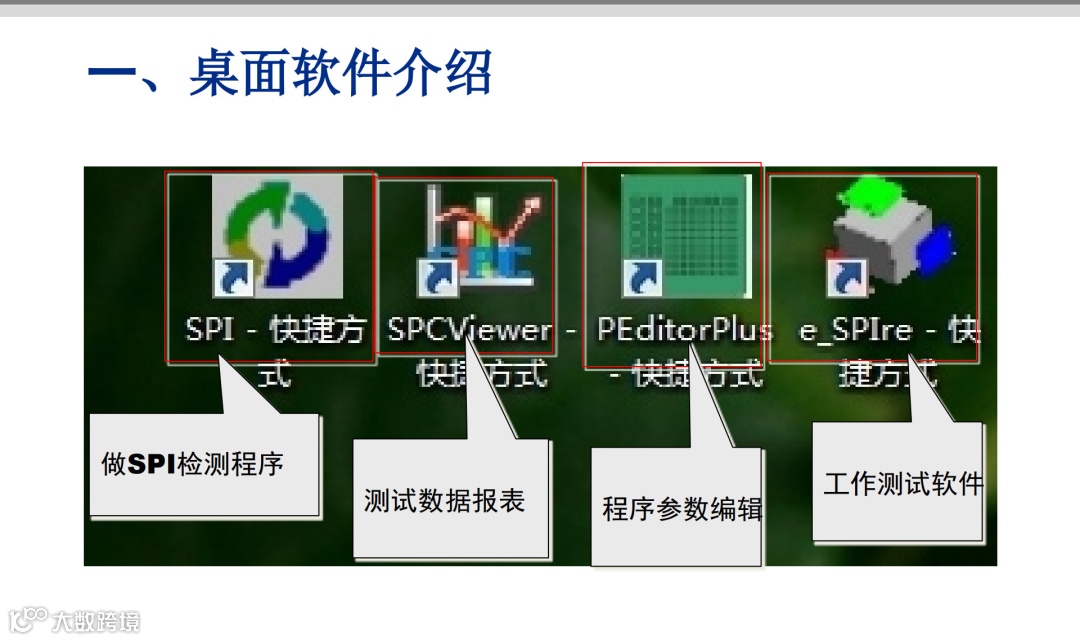

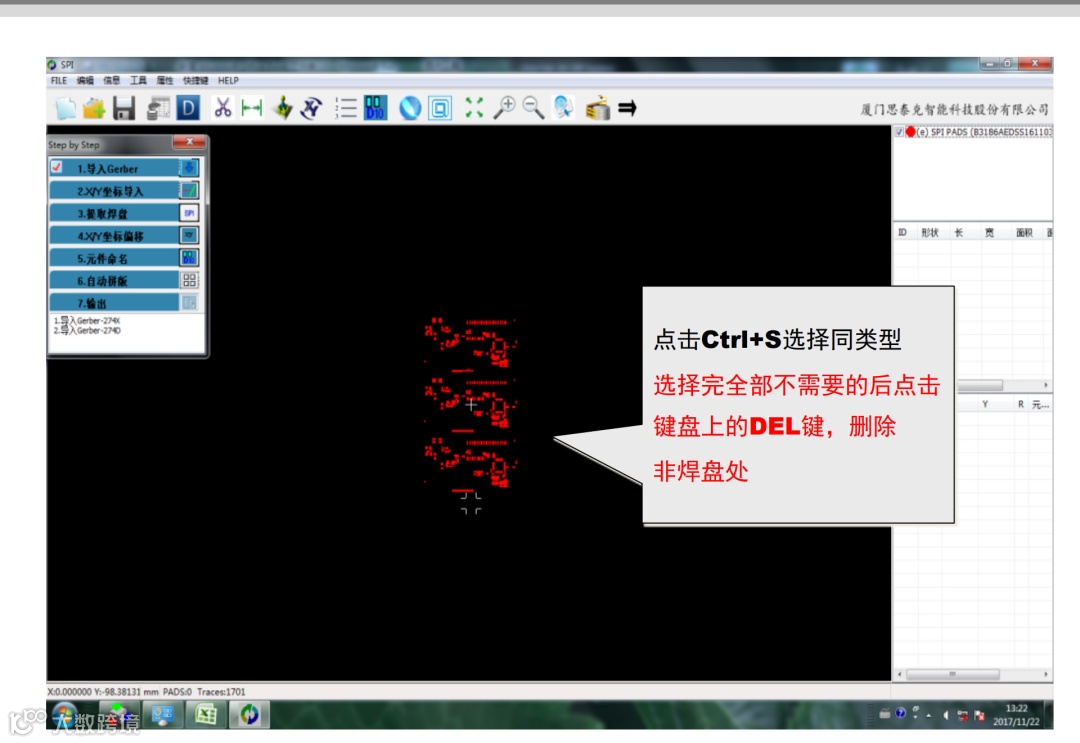

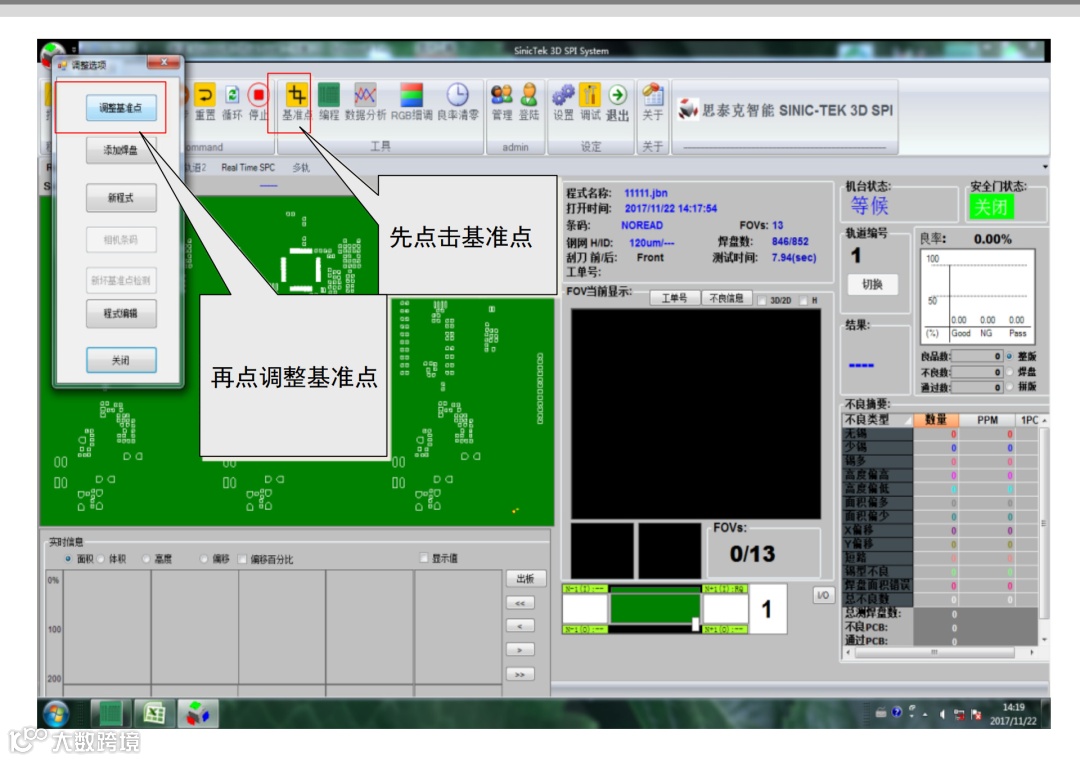

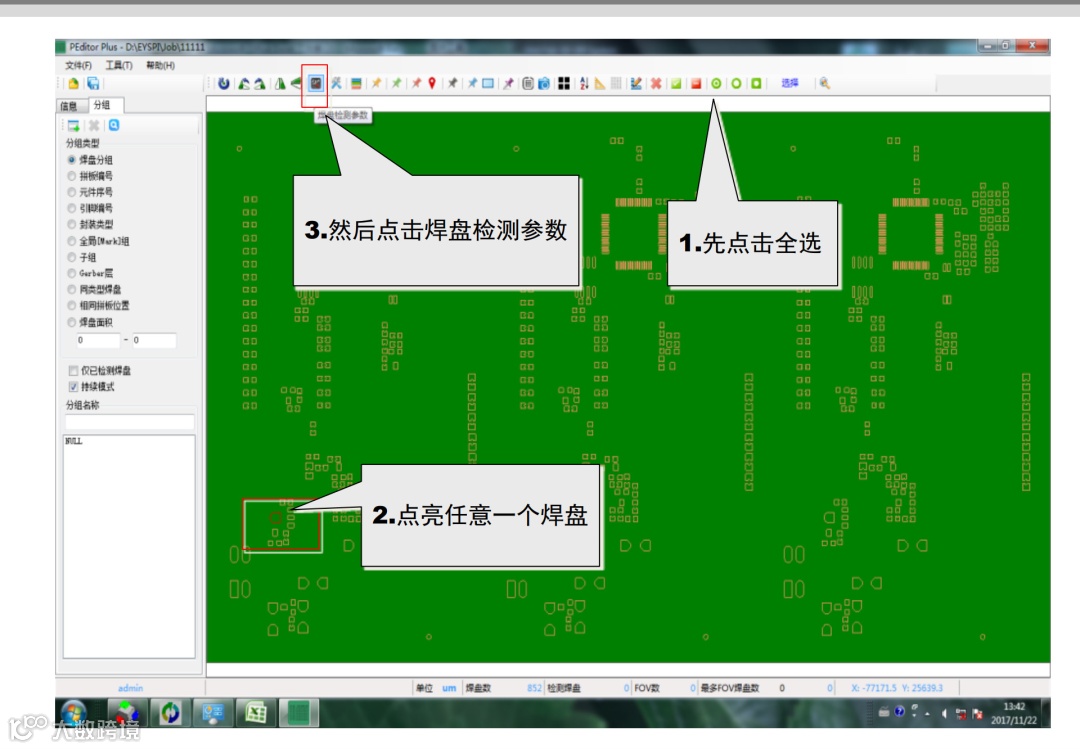

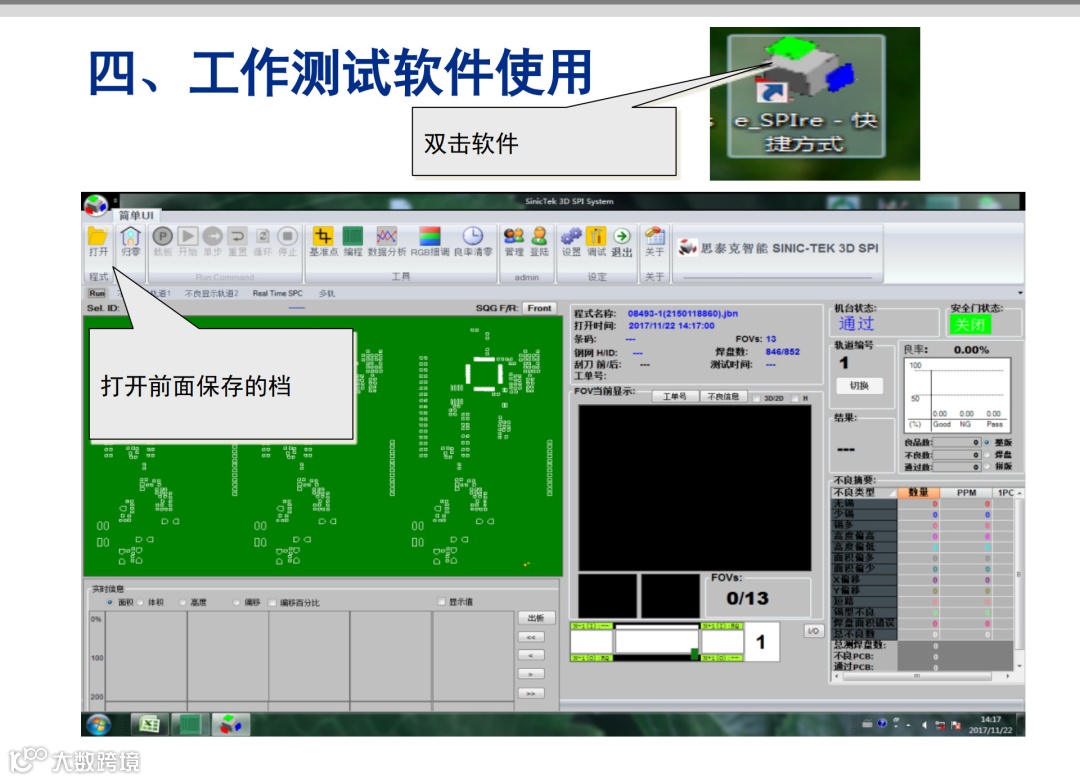

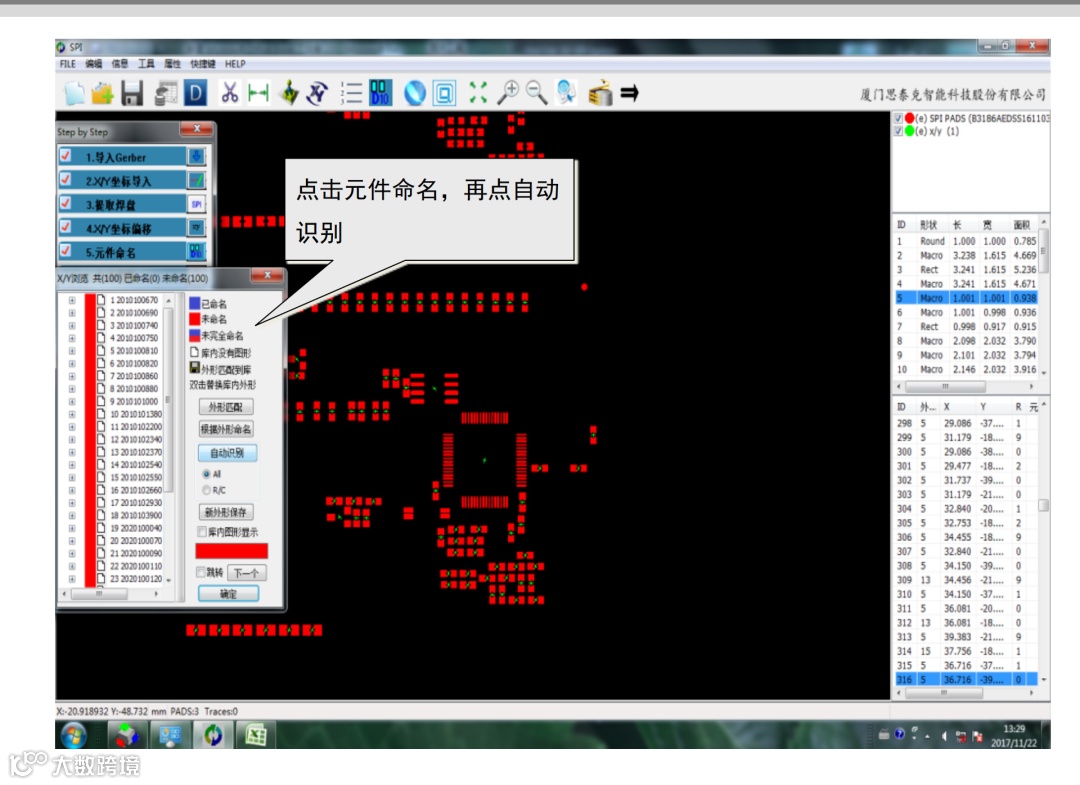

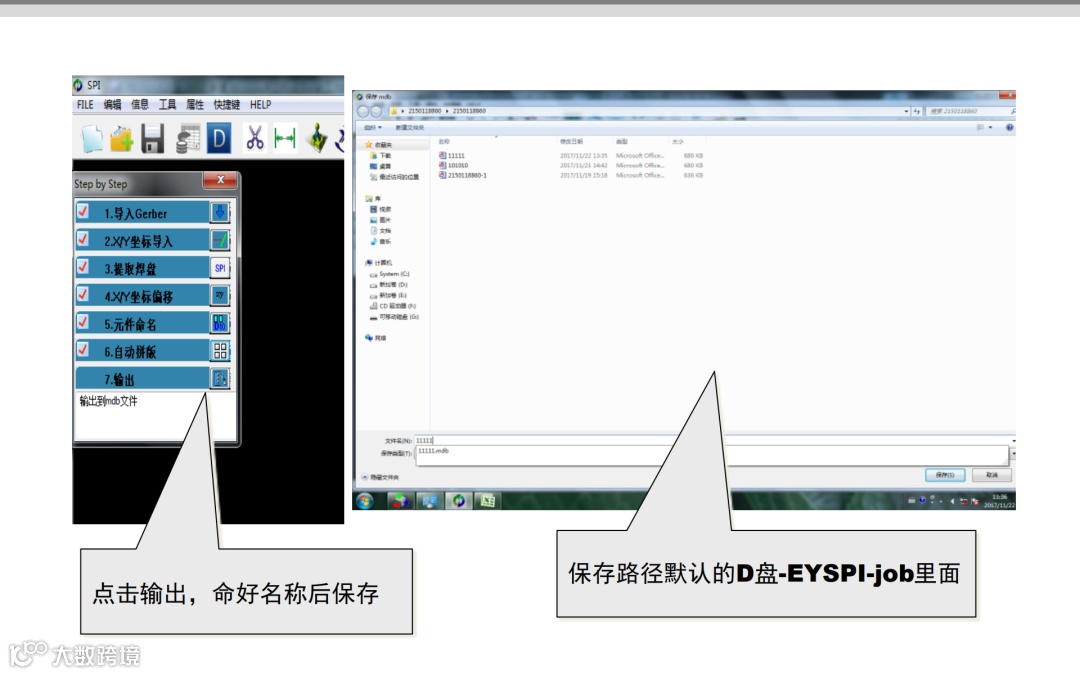

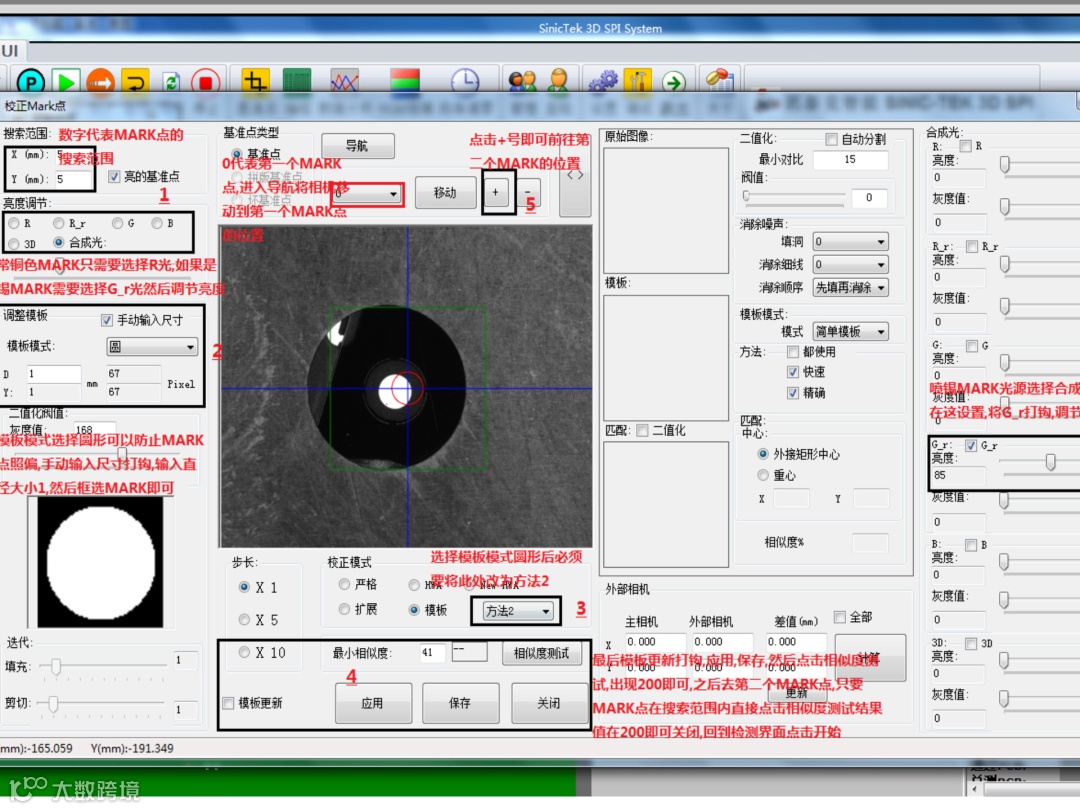

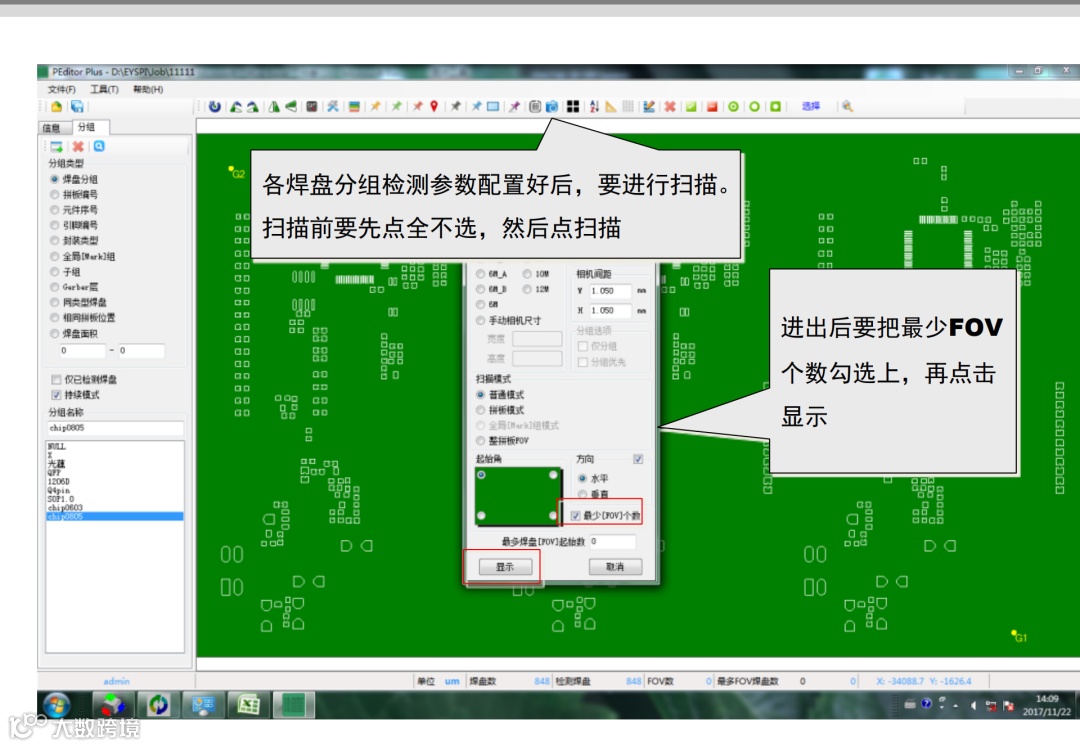

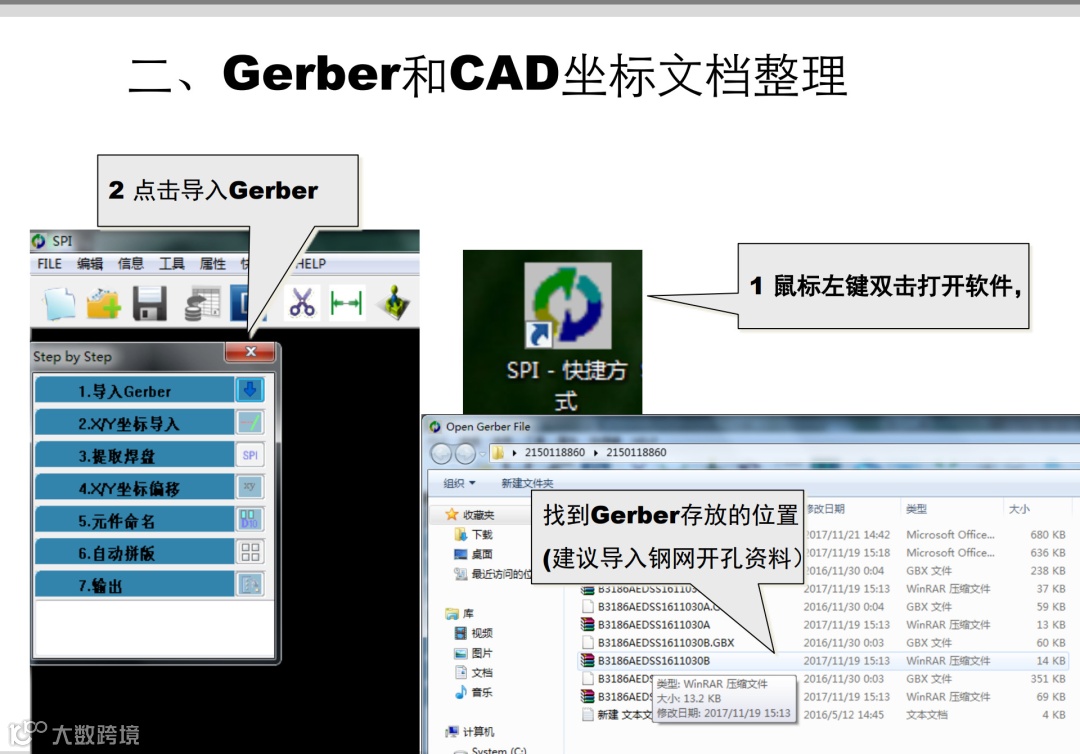

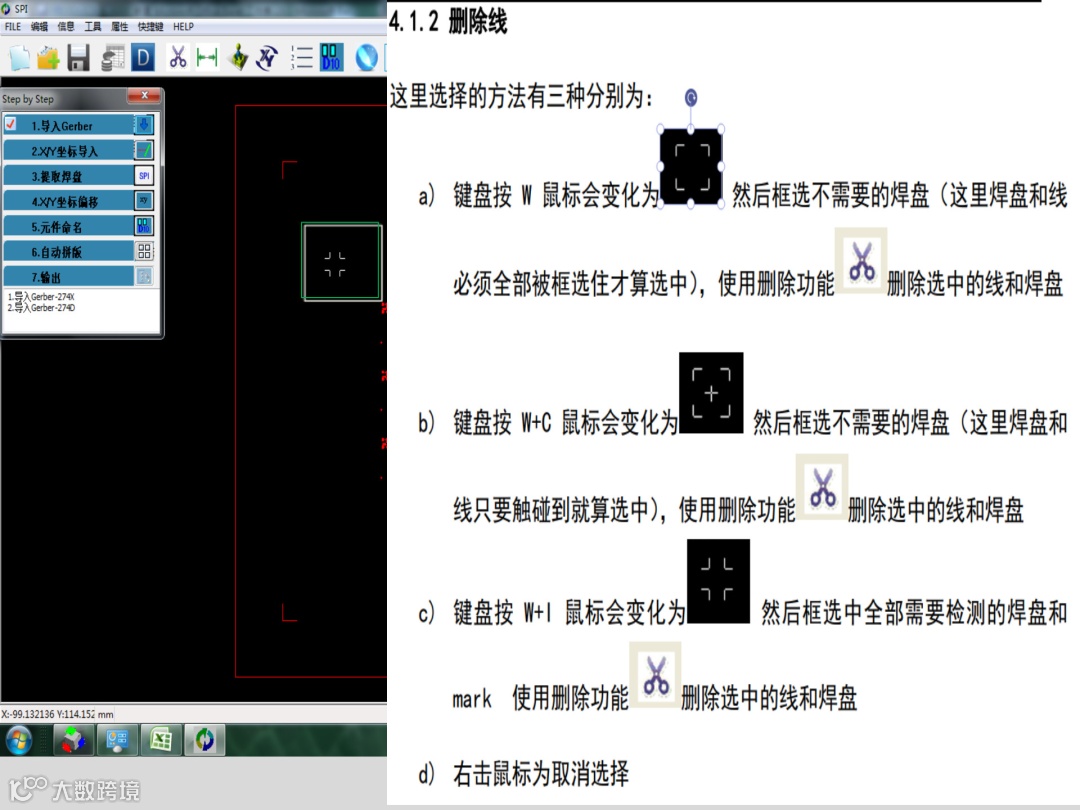

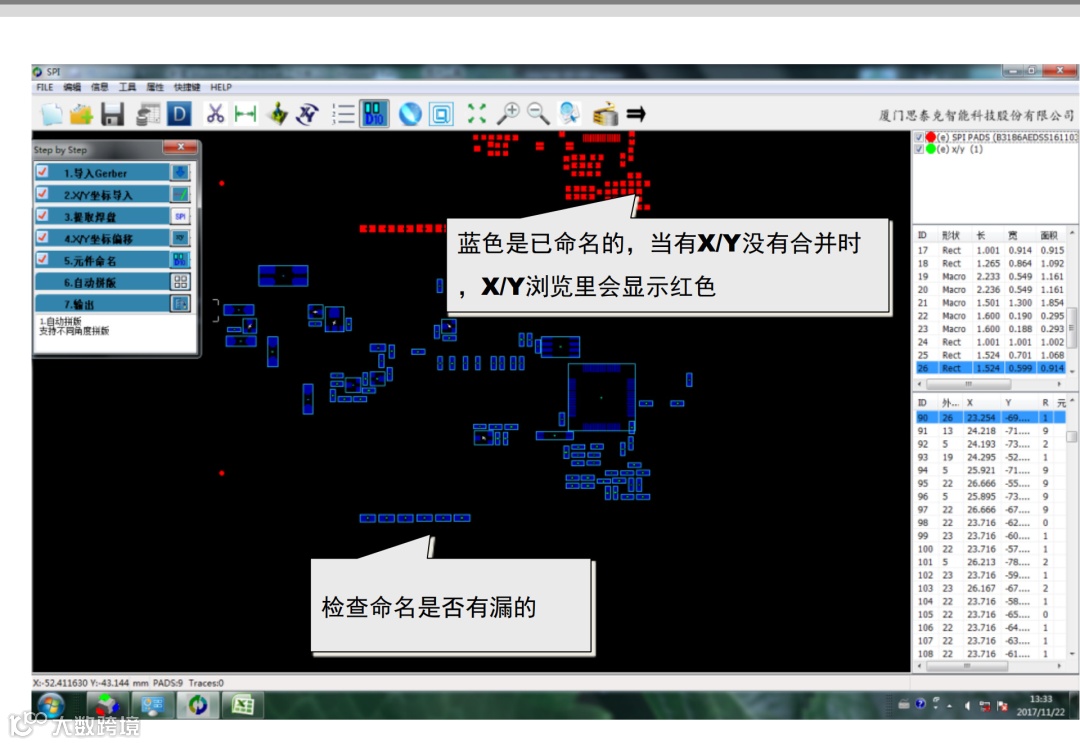

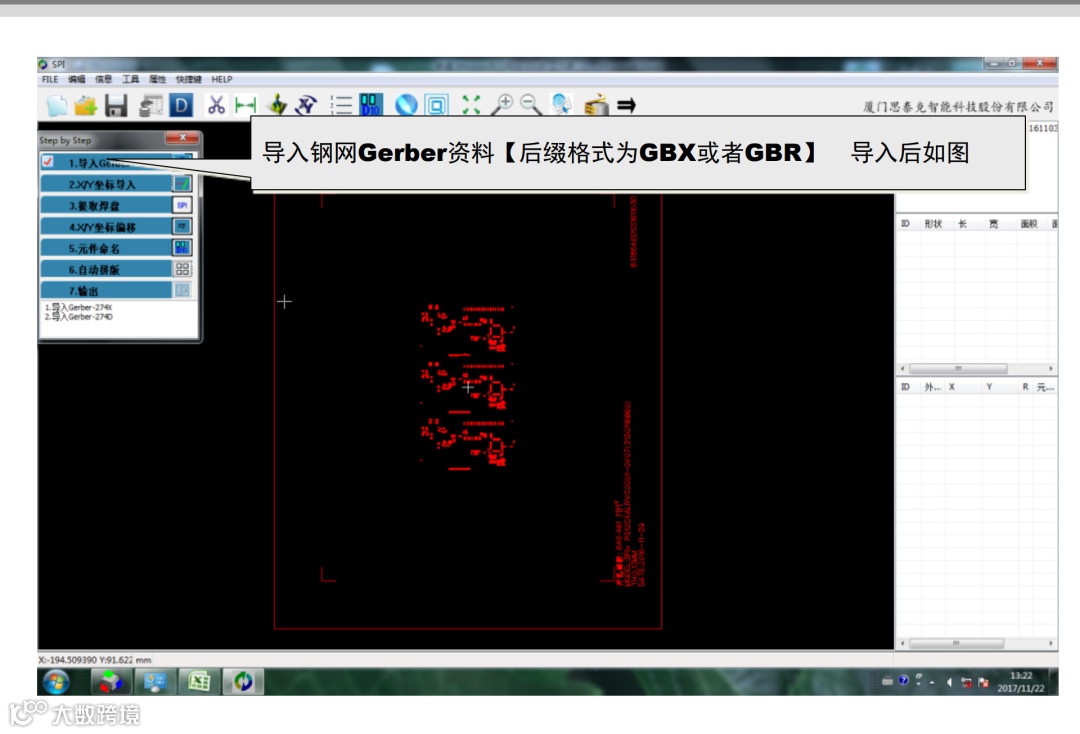

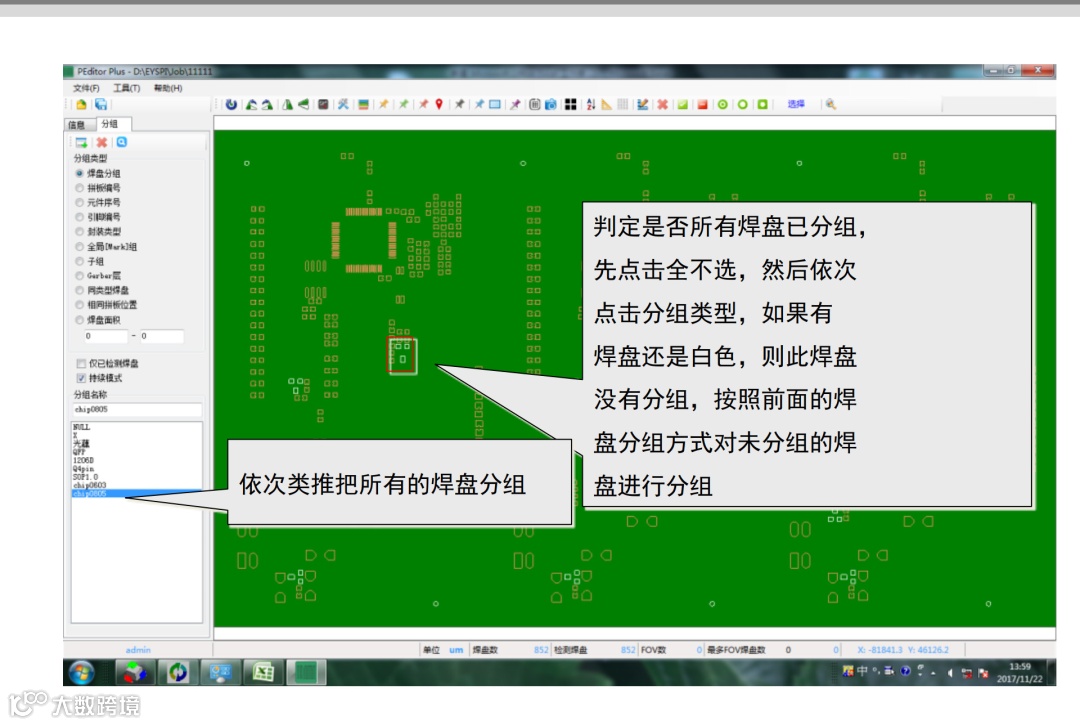

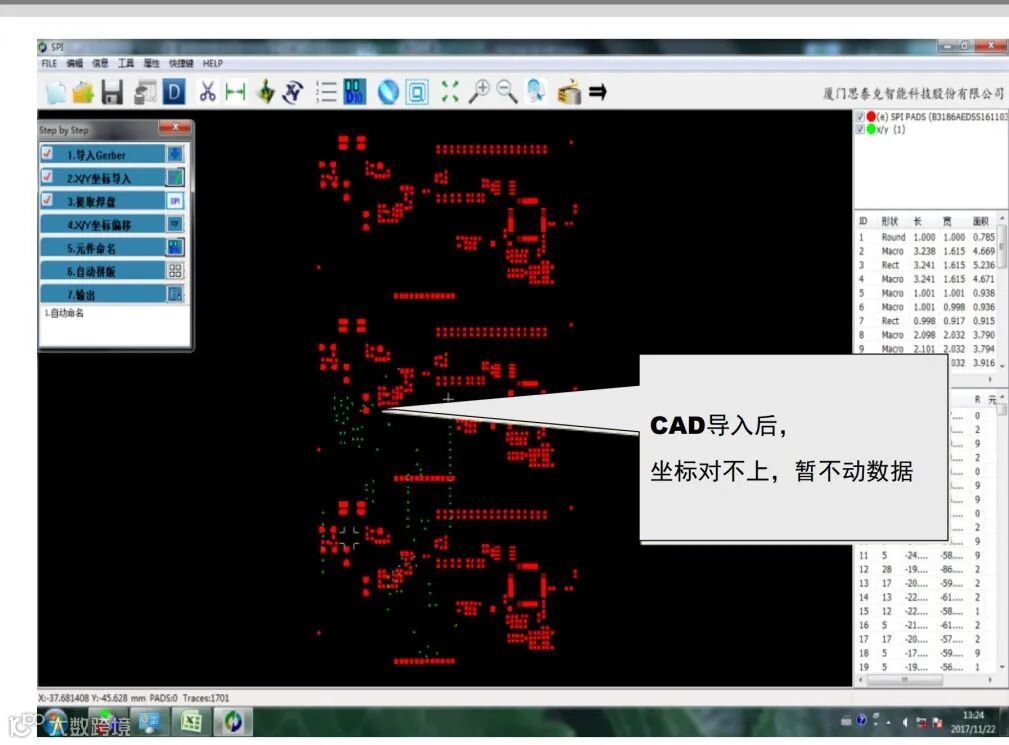

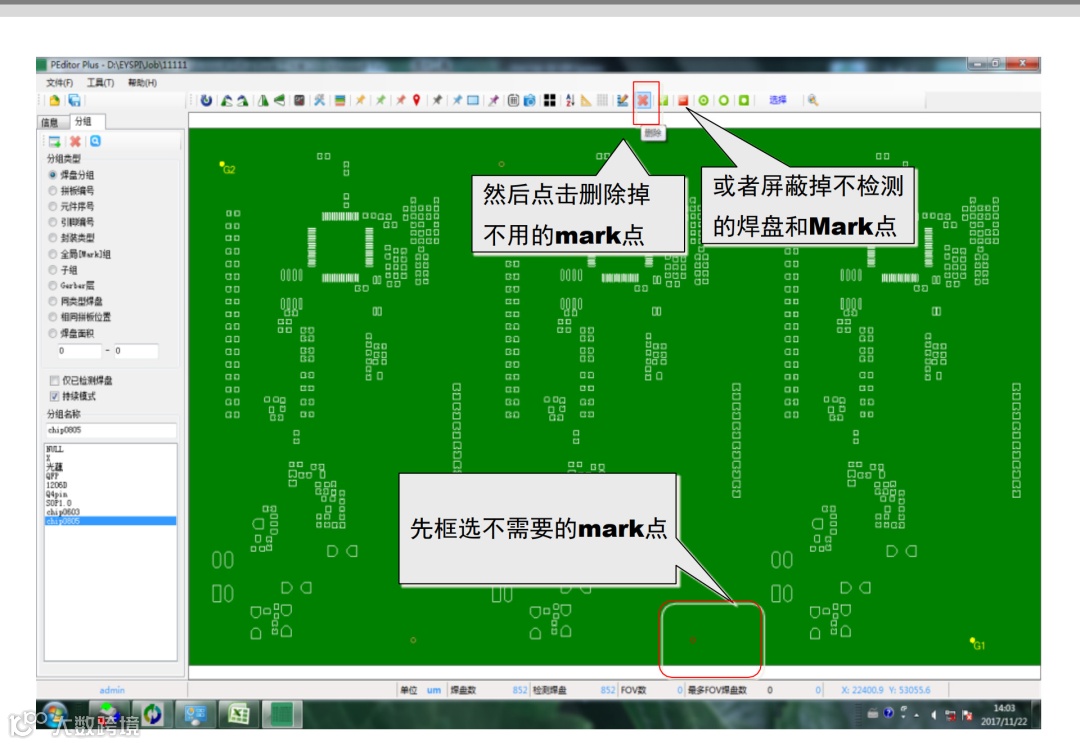

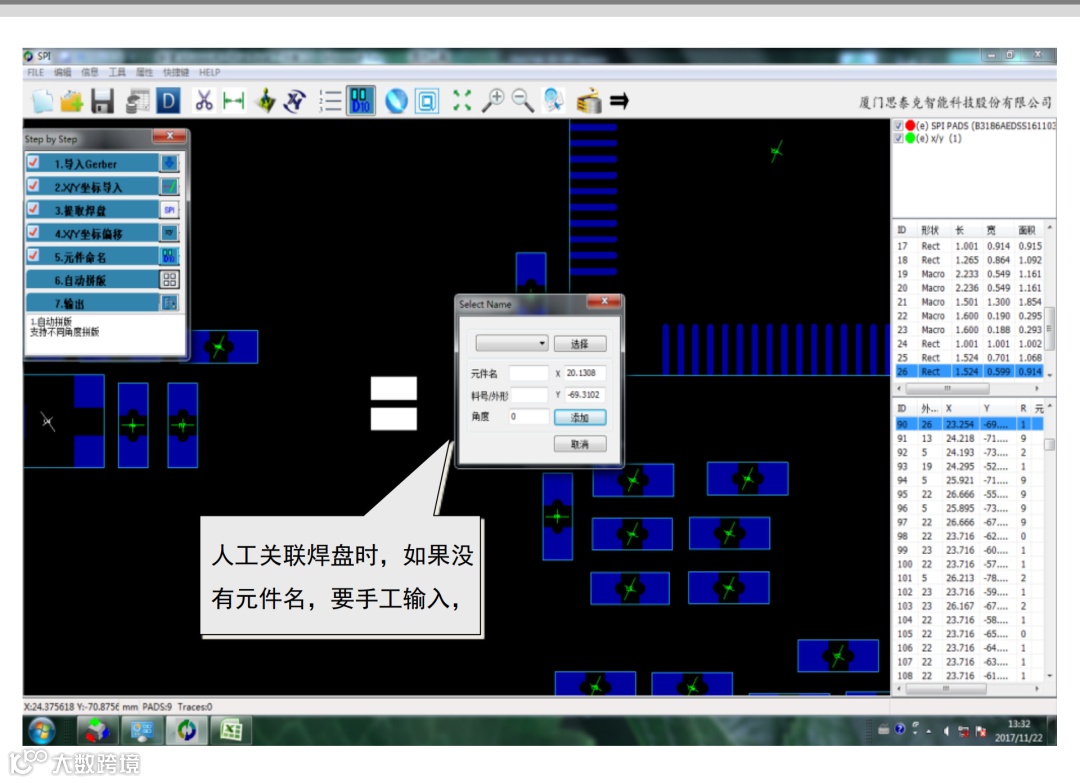

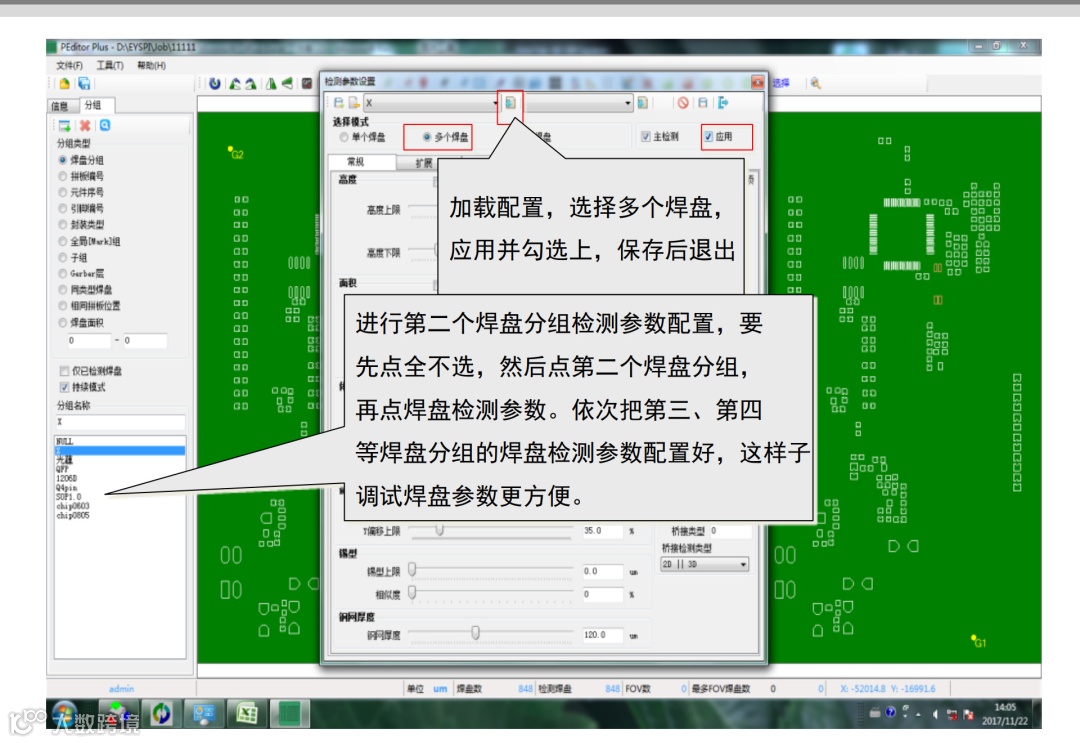

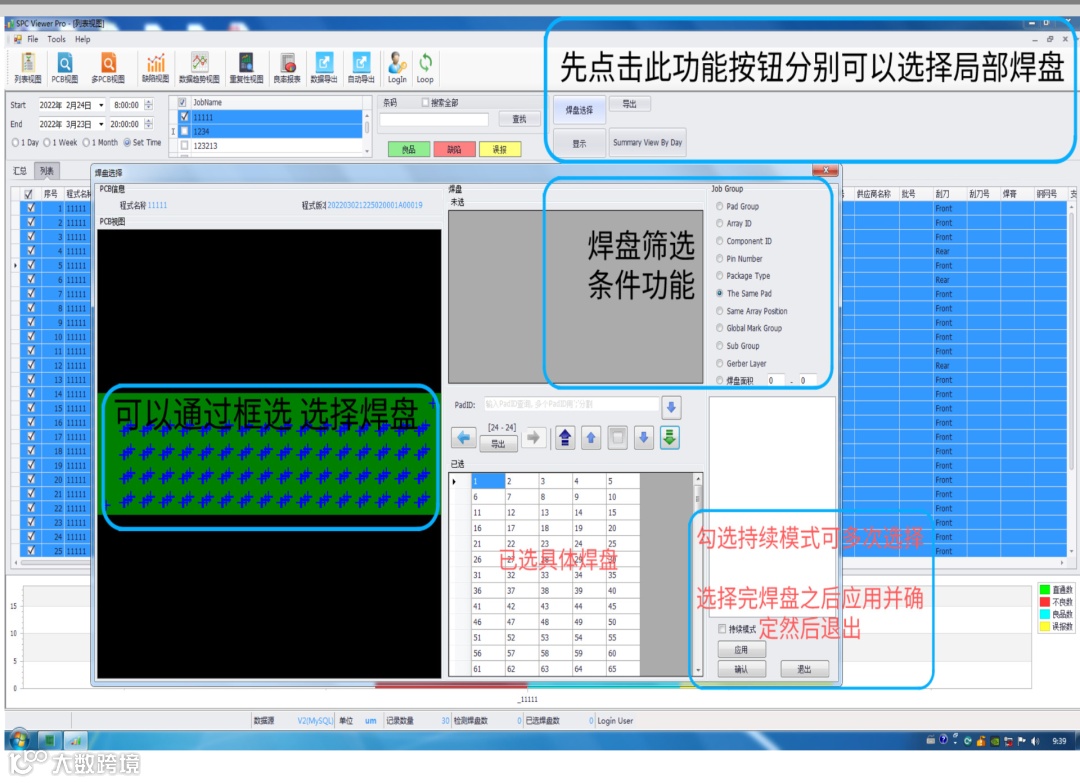

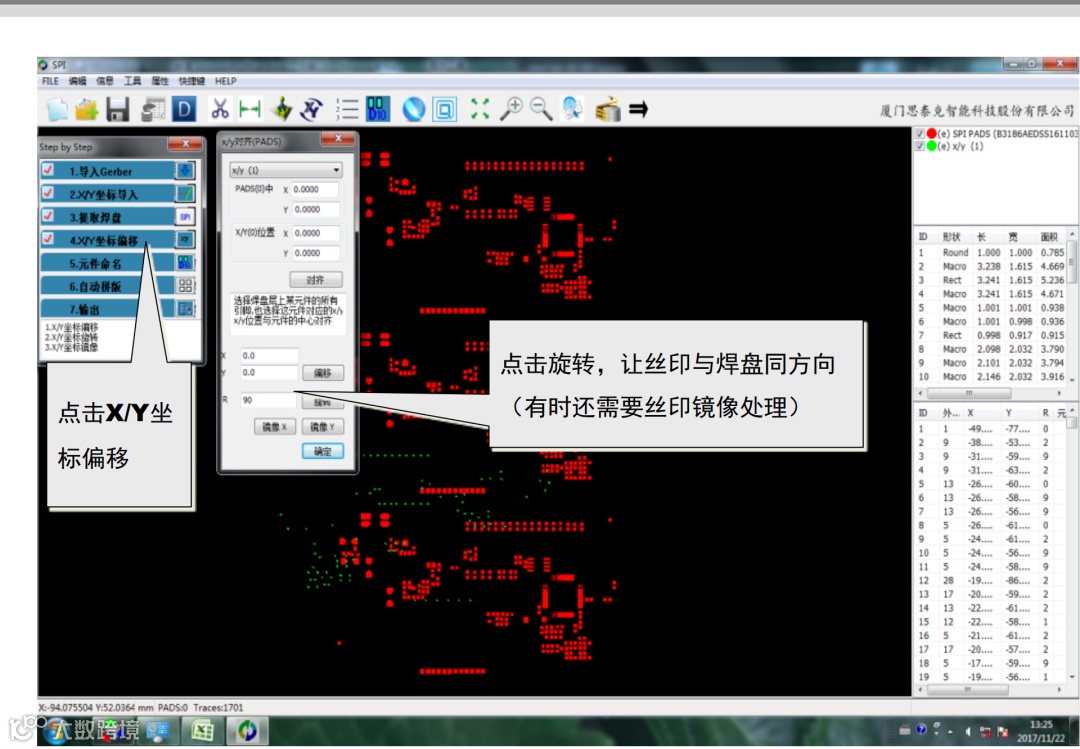

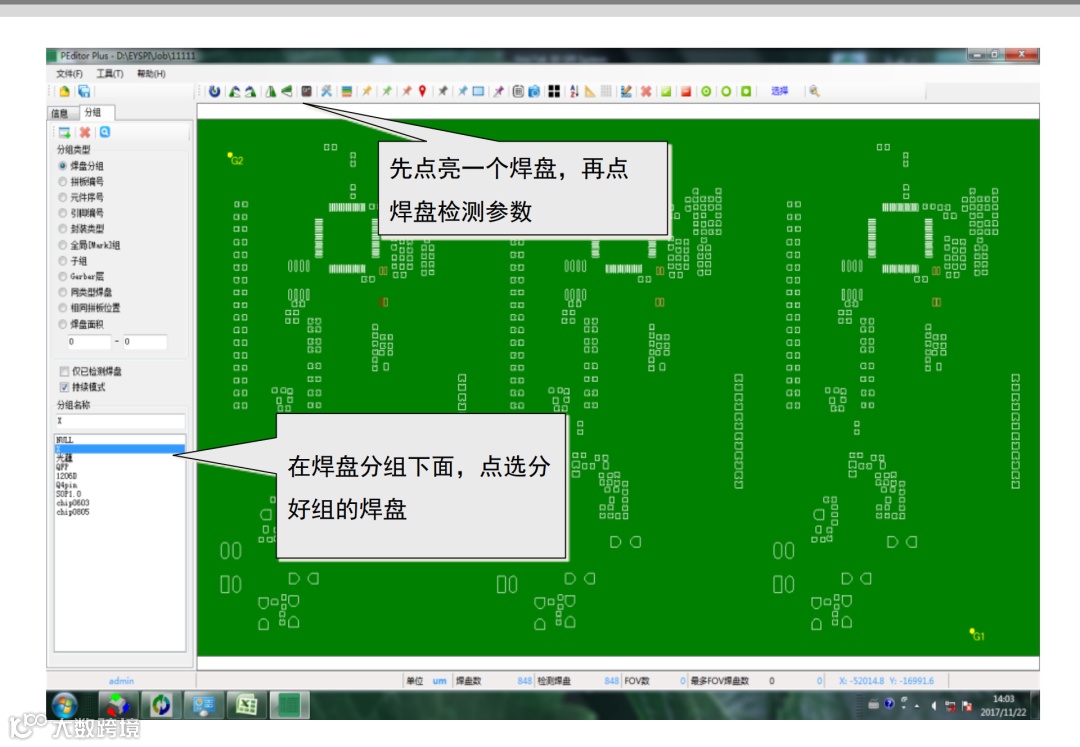

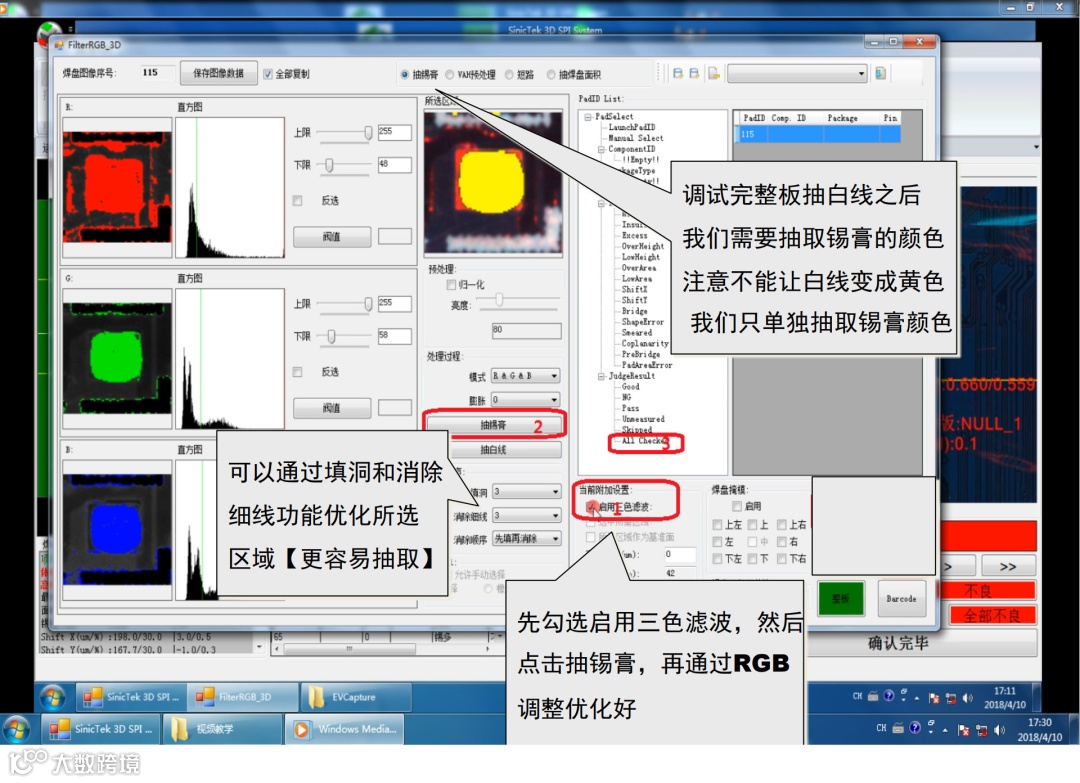

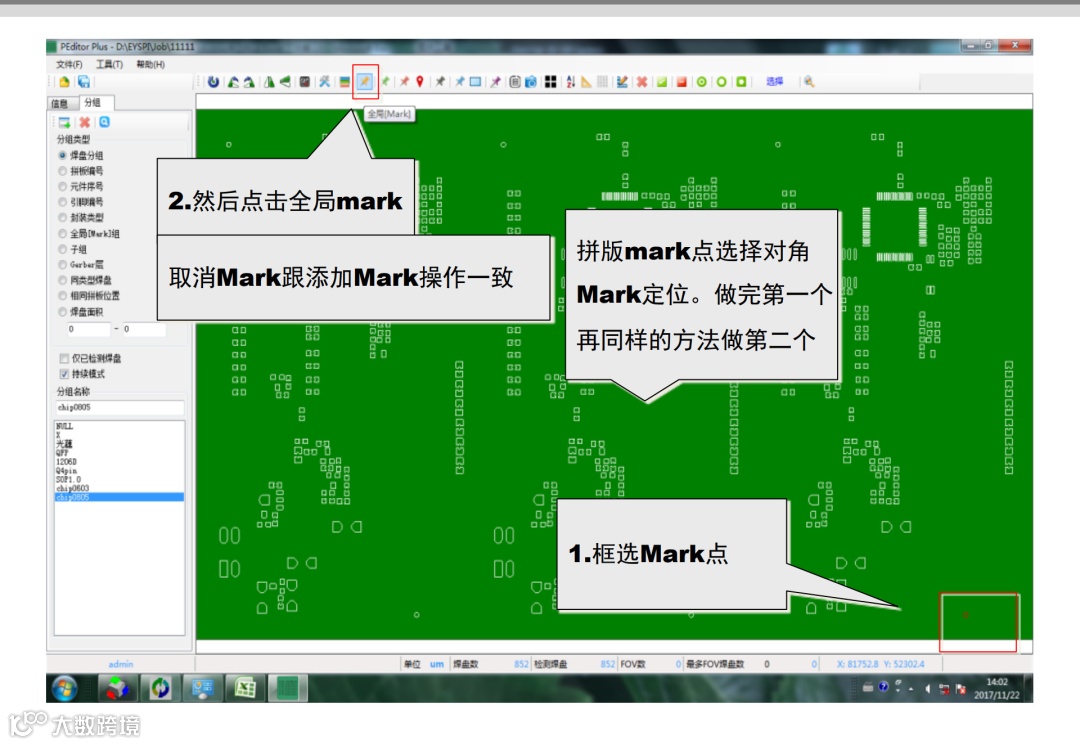

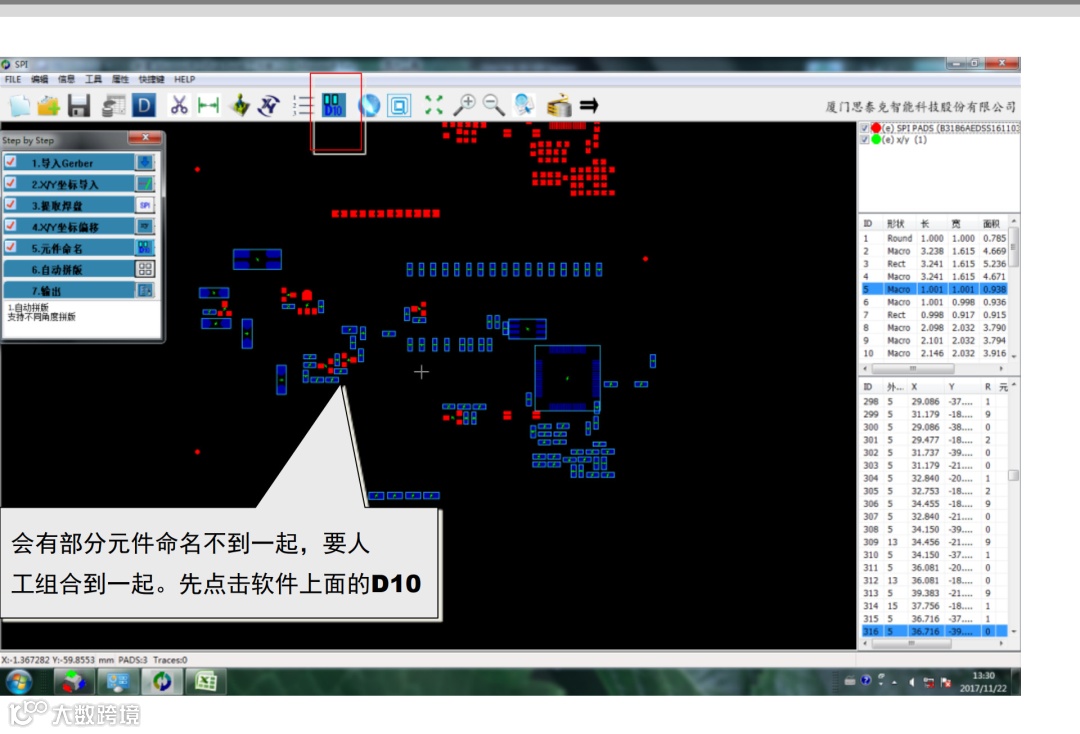

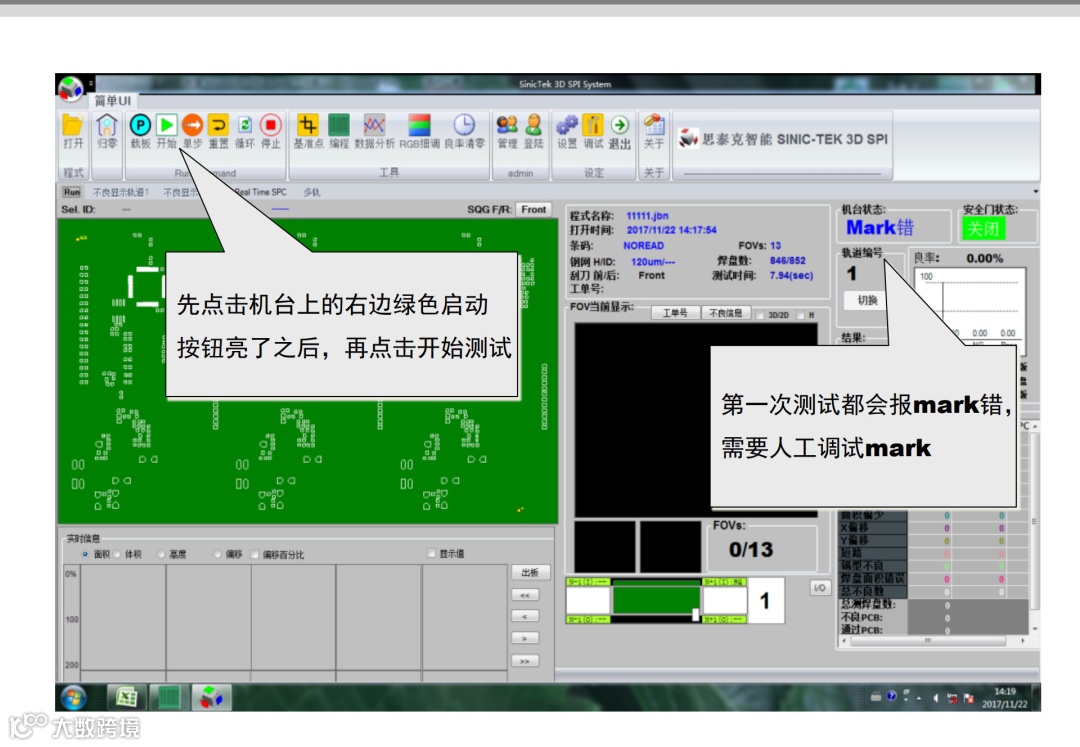

以下是关于3D-SPI的培训教材大纲，涵盖基础知识、工作原理、配置方法和实际应用示例。内容分为多个模块，适合不同层次的学习者。

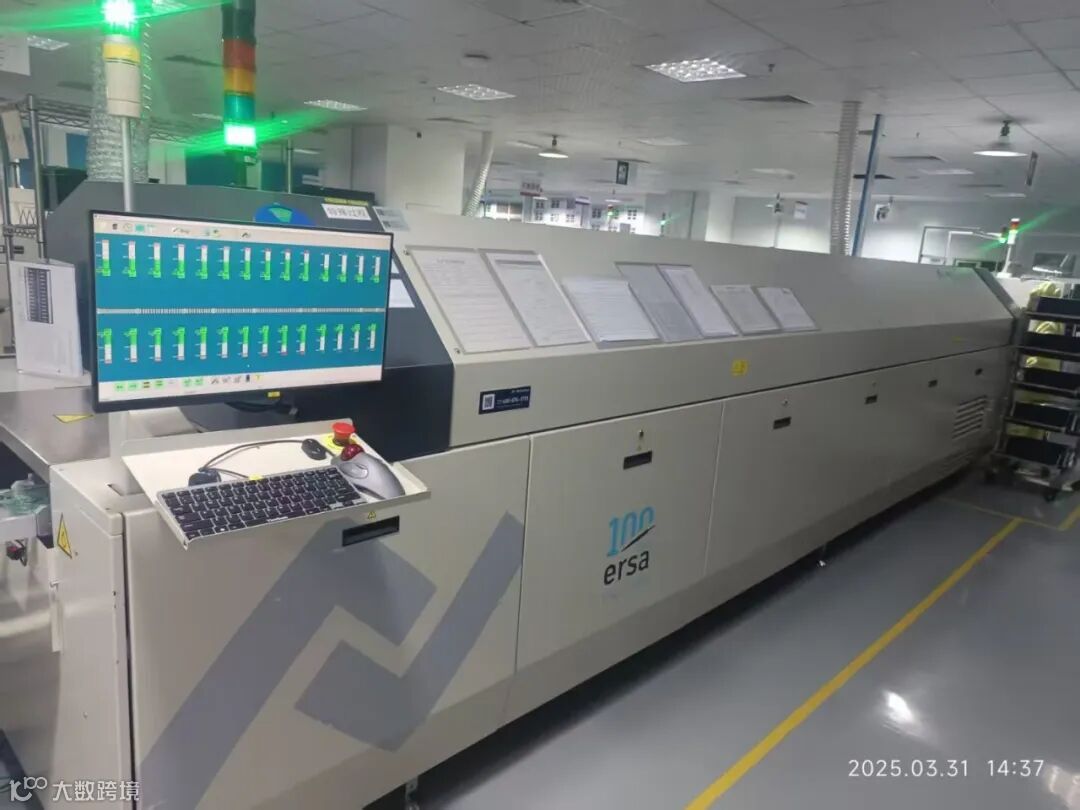

EMS电子厂SMT炉温测试仪使用案例
当今元件PCB的复杂程度，己经超越人眼所能识别的能力。以往依靠人工目测对PCB质量进行检查的方法，大多基于目检人员的经验和数量程度，无法达到依据质量标准进行量化评估。因此，基于机器视觉的自动光学检测系统逐渐的替代了人工目检，并越来越广泛的应用于SMT生产线的印刷后、贴片后、焊接后PCB外观检测。
为何要对锡膏印刷环节进行外观检测：众所周知，在SMT所有工序中，锡膏印刷工艺所产生的锡膏印刷不良，直接导致电路板组装不良，还与电路板组装不良有间接关系。锡膏印刷工艺的好坏，很大程度上决定了SMT工艺的品质。
【3D-SPI摘要】

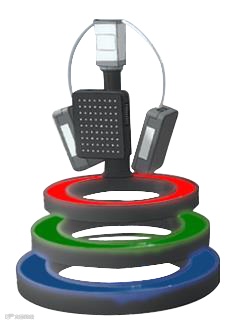

1）SPI主要分为两个大类，线激光扫描式与面结构光栅PMP技术，大部分的在线SPI设备都已经升级到了PMP技术
2）国际上做得最好的是韩国的Koh Young的3D锡膏检测仪（韩国高迎3D-SPI），韩国的奔创的3D-SPI锡膏检测仪，日本Omron和台湾的TRI(德律)
3）国内做得比较好的代表有Sinic-Tec(思泰克)、东莞神州视觉、劲拓、爱为视，矩子科技、振华兴、明锐理想、中纬智能、吉洋, 微著，识渊等公司 伴随电子产品日益精密化与焊锡无铅化的趋势，贴片元件越来越微型，因此，焊锡膏印刷品质正变得越来越重要。100%的采用锡膏检测(SPI)将有助于减少印刷流程中产生的焊点缺陷，而且可通过最低的返工(如清洗电路板)成本来减少废品带来的损失，另外一个好处是焊点的可靠性将得到保证。
另外，对于PLCC、GBA等焊点隐葳在本体下的元件，以及屏敝盖下元件，使用炉后AOI不能检测，而对于细小的0201、01005等元件焊接后更是难以维修，所以需要在锡膏印刷环节就使用检测设备对锡膏印刷的质量进行实时的检测和控制。更进一步地说，在锡膏印刷环节发现不良，能有限节约生产费用、提高生产效率。一旦在印刷后的PCB上发现不良，操作员可以立即进行返修。产品不会在继续流入后续工序，不再浪费贴片机和回流焊炉的生产效率，更避免了炉后修理的费用。

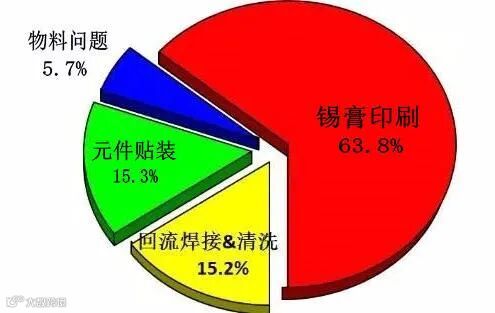

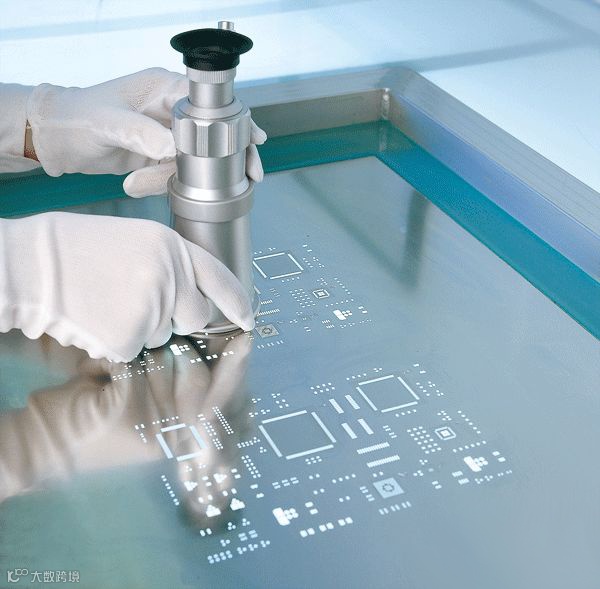

SMT锡膏的印刷是SMT制程中第一道工序也是SMT生产工艺的重要环节，锡膏印刷质量直接影响最终的焊接质量，特别在5G智能手机，汽车电子等产品SMT锡膏印刷更为重要；“60%以上的工艺不良来源于锡膏的印刷环节” 这句话在密间距的电子产品中就能明显体现出它的含义。

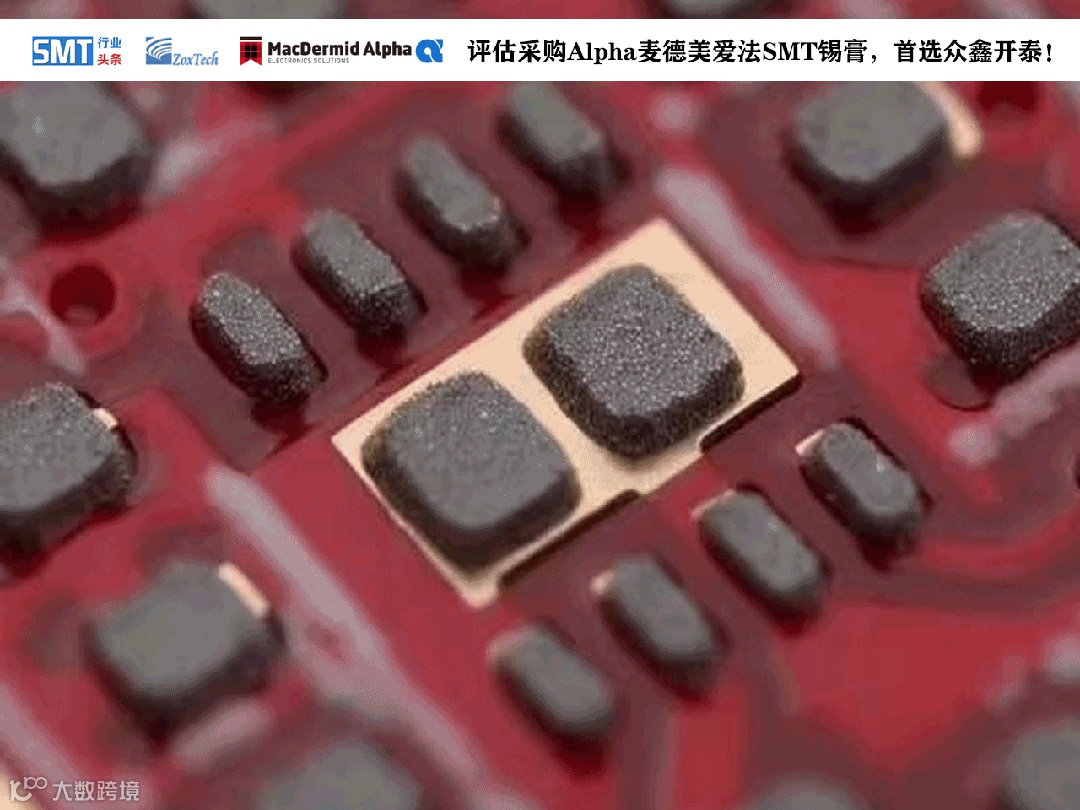

在线型3D-SPI（3D锡膏检测机）在传统SPI的2D检测的基础上，加入了对锡膏的高度、拉尖、体积的检测，可以在SMT产线上，快速且精确的全面检测锡膏印刷质量。作为精密检测设备，在线型3D-SPI（3D锡膏检测机）不但可以全面的检测出锡膏印刷过程中的各种不良，更可以作为质量控制工具，真实记录锡膏印刷环节工程中锡膏质量的微小变化。用SPI锡膏检测机确认锡膏印刷状态，并把收集到的状态信息反馈给锡膏印刷机，帮助工程师调节锡膏印刷参数，最终实现提高锡膏印刷质量、降低SMT工艺不良率的目的。评估采购Alpha麦德美爱法SMT锡膏！认准众鑫开泰科技。
