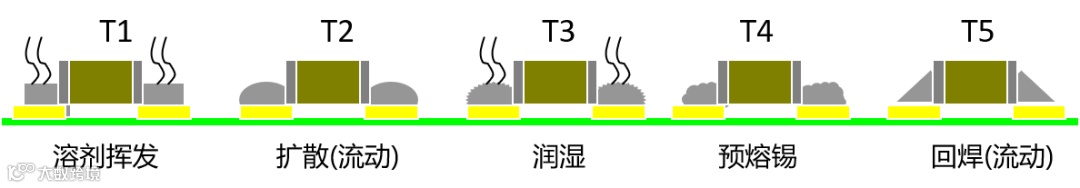

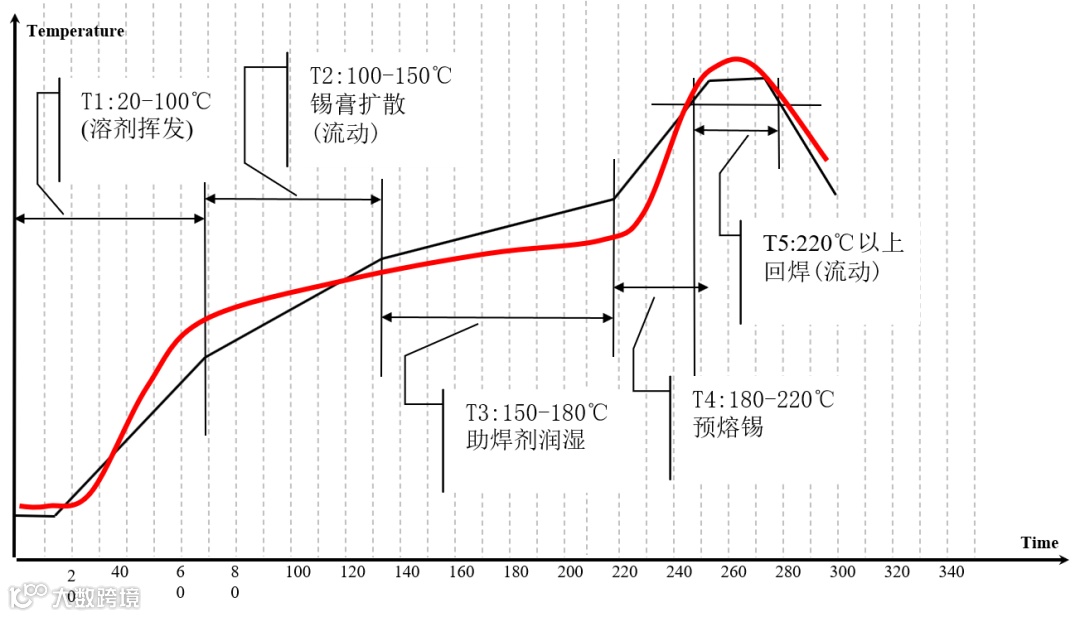

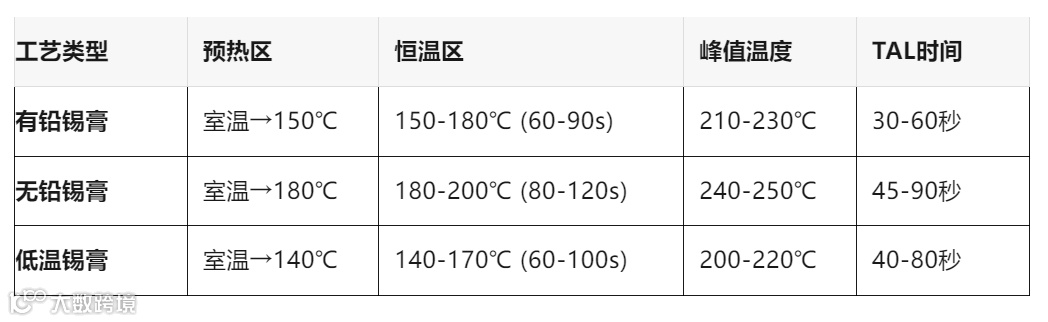

在SMT回流焊接工艺中，温度的合适范围并非固定值，而是根据锡膏类型、元件规格、PCB设计等因素动态调整的优化曲线。以下是关键温度区间及核心知识要点：

1、预热区（升温区）

目标：均匀加热PCB，激活助焊剂。

温度范围：室温 → 150-180℃

升温速率：1-3℃/秒（过快会导致元件热应力开裂，过慢则助焊剂提前挥发）。

2、恒温区（保温区/活性区）

目标：挥发溶剂，去除氧化物，使PCB温度均一化。

温度范围：150-180℃ → 180-200℃（维持60-120秒）

关键点：时间不足→助焊剂活性不足；时间过长→焊料氧化。

3、回流区（峰值区）

目标：焊料熔融，形成可靠焊点。

温度范围：

有铅锡膏：峰值 210-230℃（熔点183℃）

无铅锡膏（如SAC305）：峰值 240-250℃（熔点217-220℃）

时间要求：高于熔点的持续时间（TAL）通常为 45-90秒（过长损伤元件，过短润湿不足）。

4、冷却区

目标：快速凝固焊点，形成致密结构。

降温速率：-1至-4℃/秒（过快易导致焊点脆裂，过慢则晶粒粗大）。

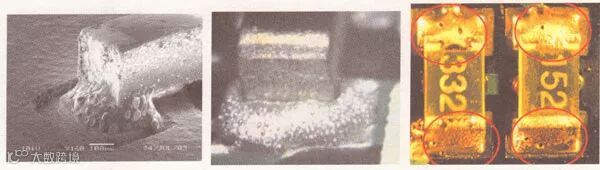

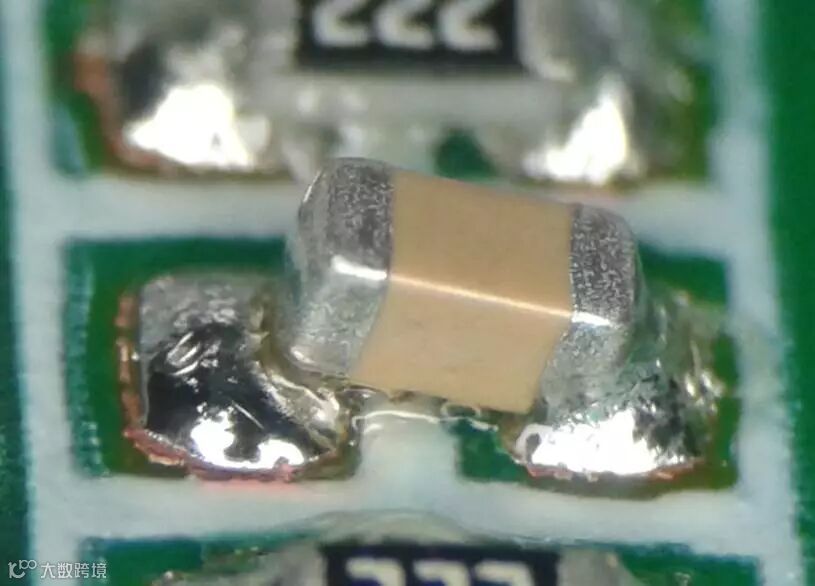

回流焊点虚焊

回流焊点冷焊

1、锡膏规格书

锡膏厂商会提供推荐温度曲线（如峰值温度、TAL时间），需严格遵循。

例：SAC305无铅锡膏典型要求：峰值 240-250℃，TAL 45-75秒。

2、元件耐热限制

电解电容、连接器等热敏感元件：峰值温度 ≤ 240℃（无铅工艺）。

BGA、芯片：需确认规格书中的最高耐受温度（通常245-260℃）。

3、PCB特性

多层板、厚铜板需延长恒温时间避免分层，峰值温度可适当提高5-10℃。

薄板或柔性板需降低升温速率防止变形。

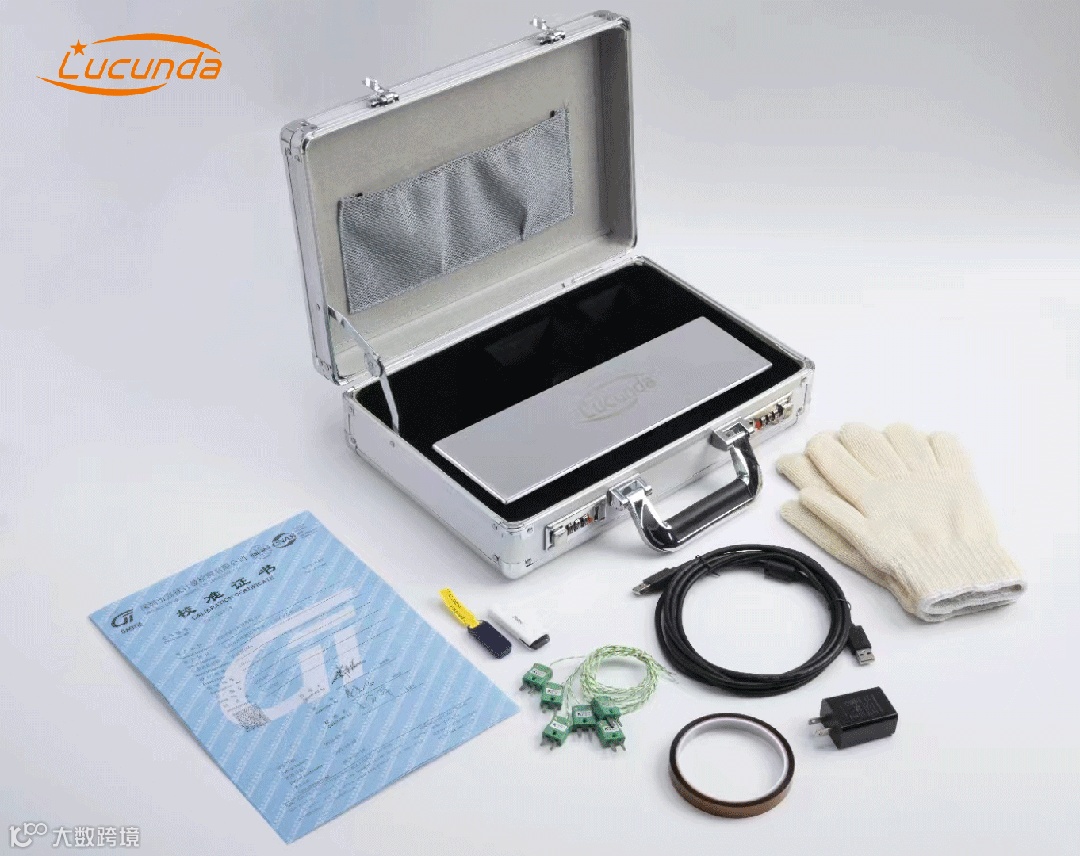

1、使用测温板（Profiling Board）

在PCB关键位置（BGA底部、大焊点、边缘等）固定热电偶，模拟真实焊接。

2、目标参数控制：

峰值温度误差：±5℃以内

TAL时间误差：±10秒以内

1、冷焊（焊点灰暗粗糙）：峰值温度不足或TAL过短 → 提高峰值5-10℃或延长回流时间。

2、元件墓碑：两端焊盘受热不均 → 优化恒温区均匀性，检查焊盘设计对称性。

3、焊球/飞溅：预热升温过快 → 降低升温速率至1-2℃/秒。

4、PCB分层/变色：峰值温度过高 → 降低峰值并缩短TAL。

✅ 核心原则：温度曲线必须匹配锡膏特性、元件耐热性及PCB设计。

✅ 必须实测：每款新产品上线前需用测温板验证实际曲线。

✅ 持续监控：定期复测（建议每班次或更换锡膏批次时）。

✅ 氮气保护：使用氮气可降低氧化，允许峰值温度降低5-10℃。

掌握以上要点，结合具体物料与设备参数灵活调整，即可实现高可靠性的回流焊接工艺。实际应用中，锡膏厂商提供的曲线是最权威的起点，务必以此为基准进行微调！

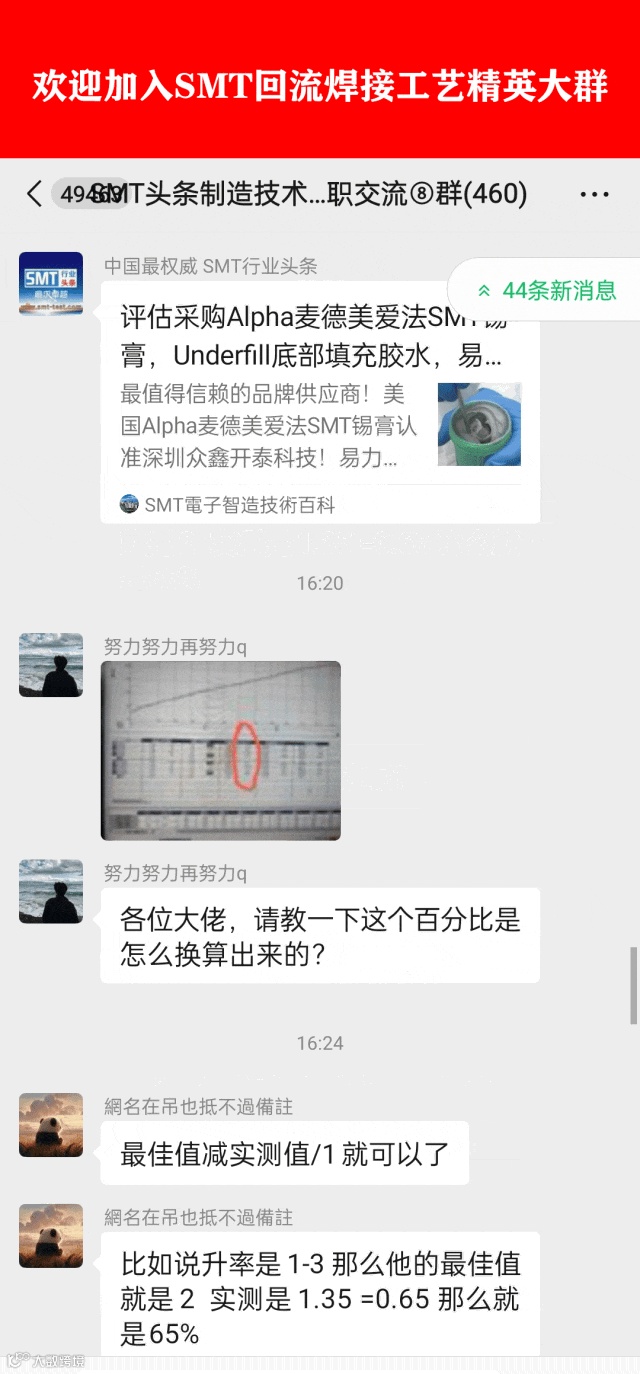

（一）加群请添加群管理员微信：Chinasmt168
