AOI（自动光学检测，Automated Optical Inspection）是一种基于光学成像和图像处理技术的自动化检测方法，广泛应用于电子制造（如PCB、SMT贴片）、半导体封装、液晶面板、新能源汽车电子、TGV玻璃基板先进封装等领域。以下是其AOI核心原理及培训要点：
一、AOI检测的基本原理
1、光学成像系统

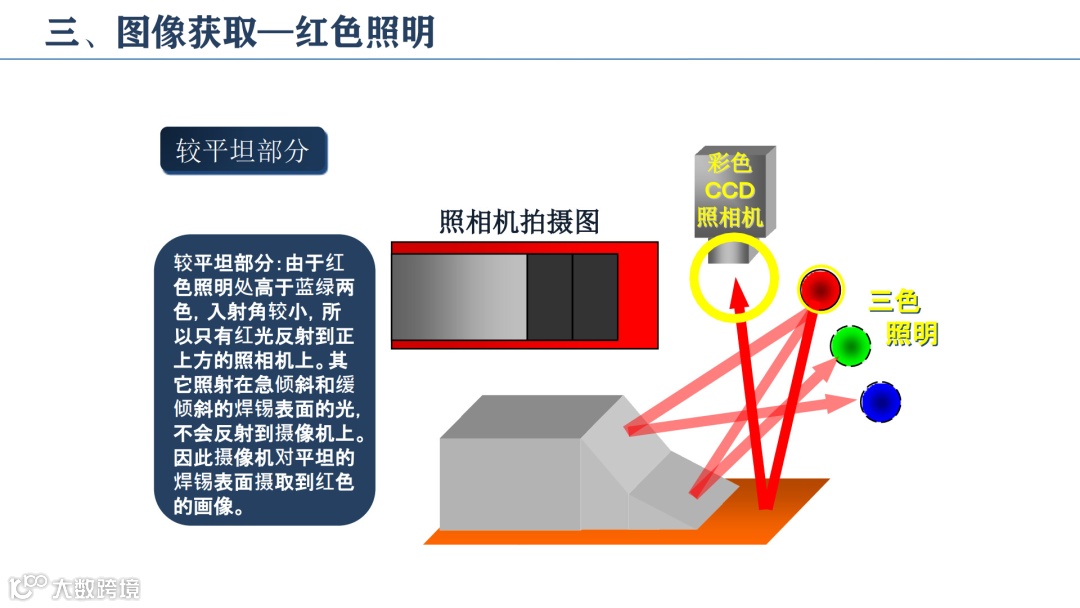

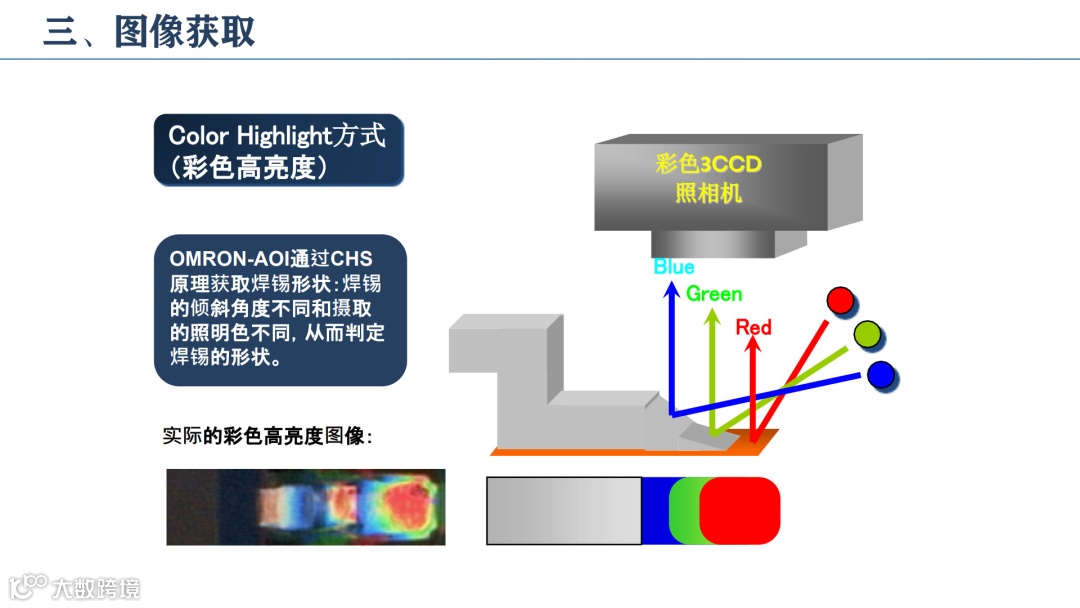

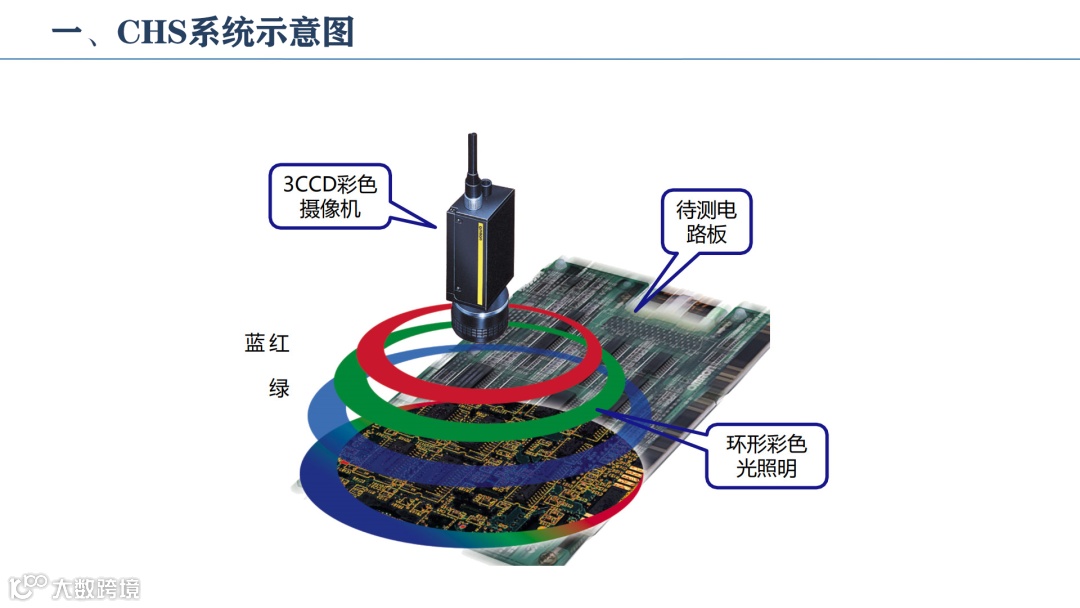

通过高分辨率摄像头（CCD/CMOS）和特定光源（LED环形光、同轴光、侧光等）捕捉被测物体的表面图像。

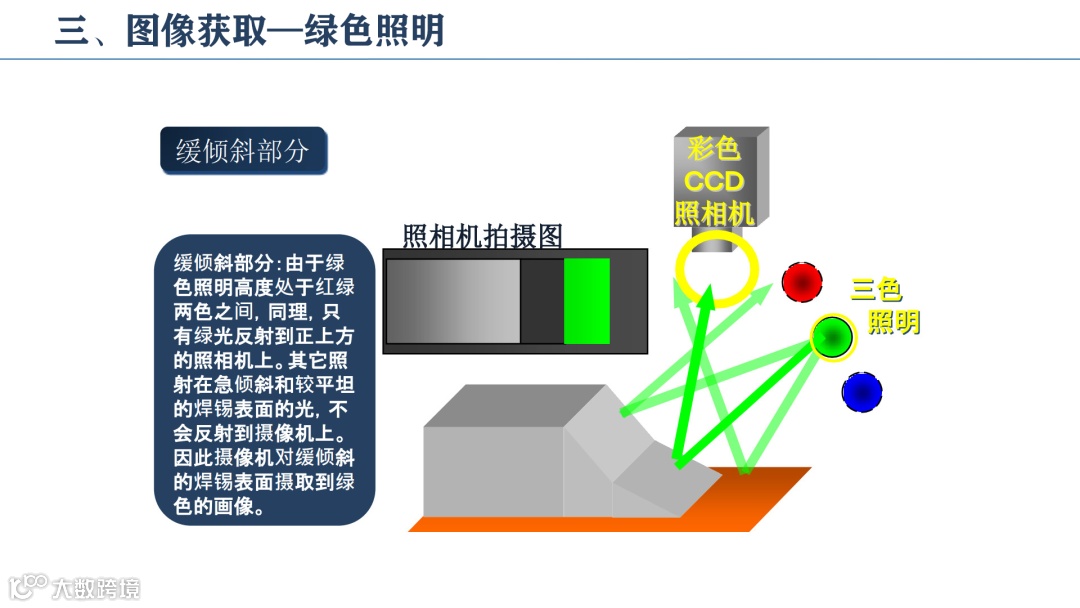

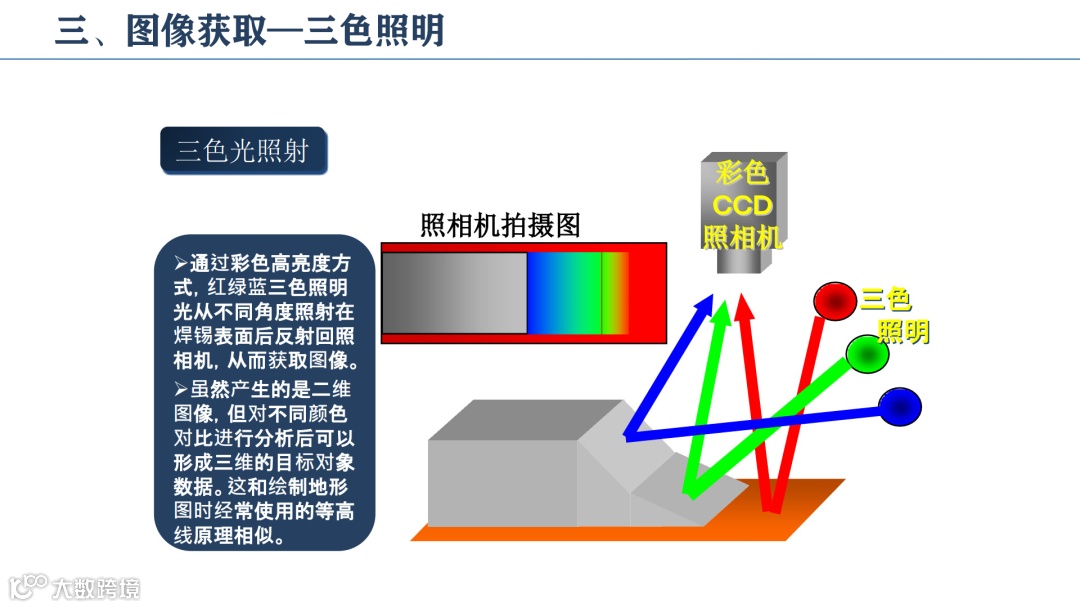

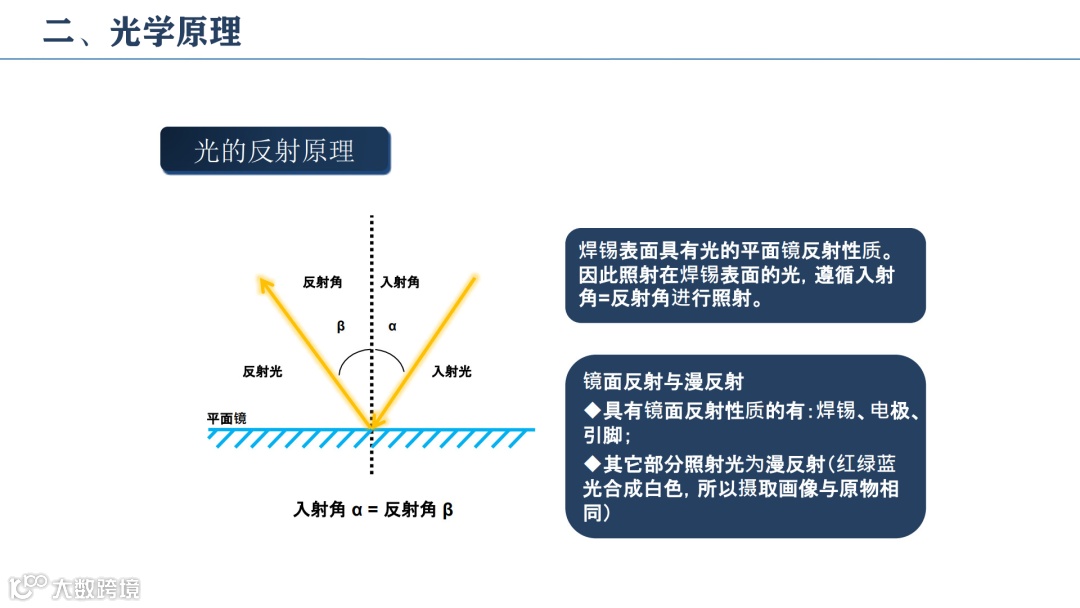

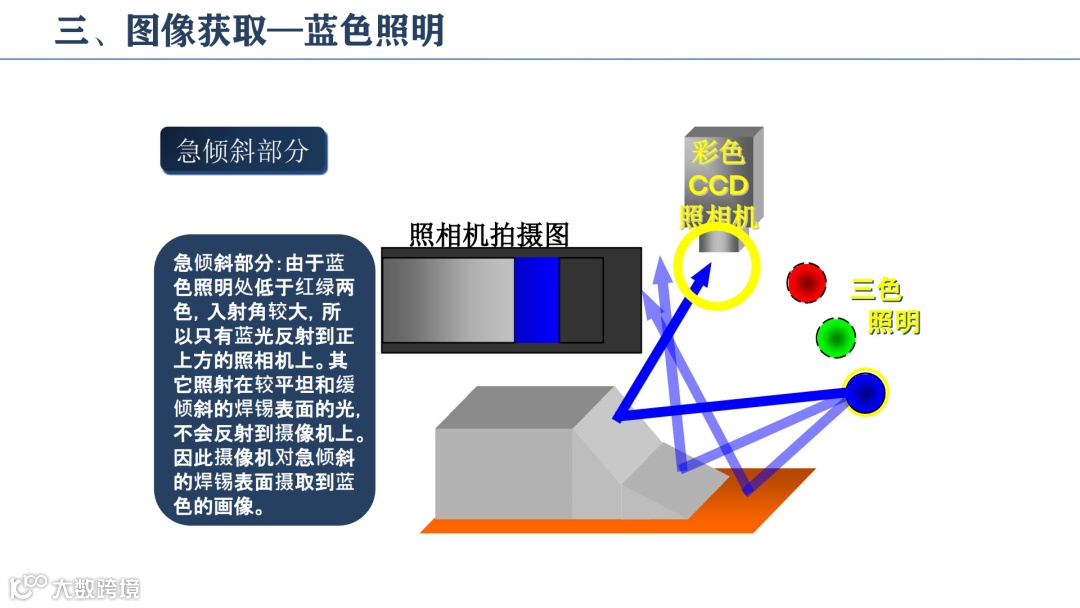

光源设计是关键，不同角度和波长的光可凸显焊点、印刷线路、元件位置等特征。
2、图像处理与分析
预处理：去噪、灰度化、对比度增强等。
特征提取：通过算法识别焊点形状、元件位置、字符标记等关键特征。
缺陷检测：比对标准模板或设定阈值，识别偏移、短路、虚焊、缺件、极性错误等缺陷。
3、算法技术
模板匹配：将检测图像与标准模板对比。
机器学习/深度学习：通过训练模型识别复杂缺陷（如AI驱动的AOI系统）。
3D检测技术（如结构光、激光扫描）：检测元件高度、共面性等立体特征。
二、AOI的核心应用场景
1、SMT贴片检测
焊点质量（锡膏量、桥接）、元件偏移、极性错误、缺件等。
2、PCB制造
线路开路/短路、阻焊层缺陷、钻孔精度等。
3、半导体封装
引线键合、晶圆表面缺陷、封装胶体完整性等。
4、组装工艺
螺丝缺失、标签错位、装配完整性等。
三、AOI检测流程
1、图像采集
固定被测物体，通过运动平台或相机移动完成多角度拍摄。
2、图像处理
灰度处理、边缘检测、二值化等，突出目标区域。
3、缺陷识别
基于规则或AI模型判断是否符合标准。
4、结果输出
标记缺陷位置，生成检测报告，触发分拣或报警。
四、AOI的优势与局限性
1、优势：
非接触式检测，高效（每分钟数百至数千个检测点）。
高精度（微米级分辨率），适合大批量生产。
可检测人眼难以识别的微小缺陷。
2、局限性：
对反光、透明物体检测效果受限。
依赖预设规则或训练数据，复杂缺陷可能误判。
3D AOI成本较高。
五、培训重点内容
1、设备操作与参数设置
光源角度、亮度调节，相机焦距与分辨率设置。
2、检测程序编写
元件库管理（尺寸、颜色、形状参数）、检测区域划定。
阈值设定（如灰度值、尺寸公差）。
3、缺陷分析与误报优化
区分真实缺陷与工艺波动（如锡膏轻微偏移）。
通过算法调整减少误判率。
4、维护与校准
定期清洁镜头、校准运动平台精度。
5、3D AOI技术进阶
点云数据处理、高度映射分析等。
六、案例分析与实操
1、典型缺陷识别：展示短路、虚焊、缺件等实际图像，训练快速判断能力。
2、参数调优实验：调整光源和算法参数，观察检测结果变化。
3、误报排查：分析环境干扰（如灰尘、反光）导致的误判案例。
通过理论结合实践，学员可掌握AOI系统的操作、程序优化及缺陷分析能力，提升生产良率与效率。
