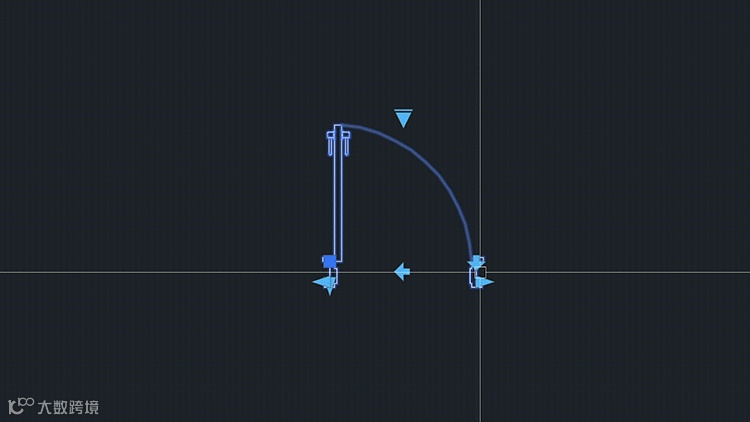

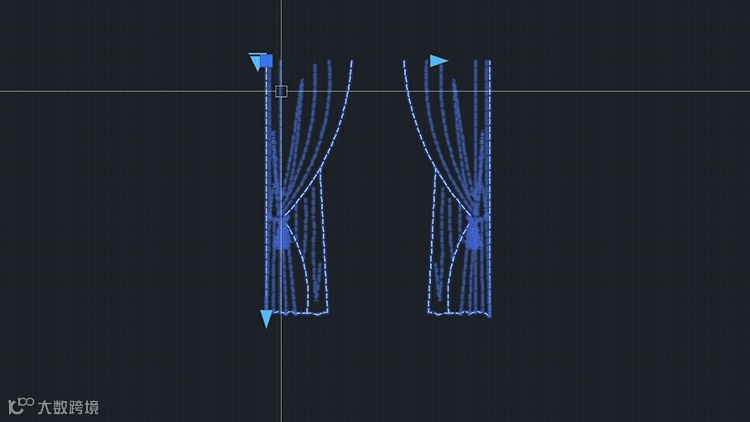

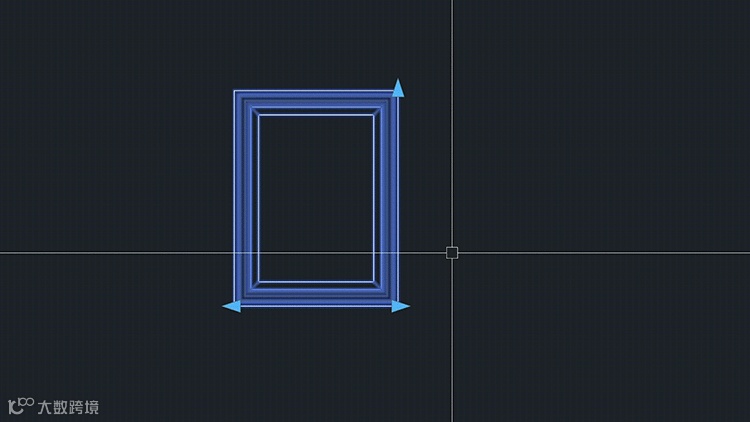

在AutoCAD中有一个动态块的概念
所谓的动态块包含规则和限制
这在将块插入图形或在以后对其进行修改时控制块的外观和行为
注意这些控制仅限于二维操作
各种控制和行为的定义提升了块的应用效率和灵活性
对于一些使用块时要经常重复的操作
采用动态块的方式进行处理确实可以有效减少繁琐的工作量
大幅提升效率
创建动态块其实是创建静态块定义的一个扩展项
这需要用到块编辑器
将动态行为和控制添加到块定义
所需的步骤或常规工作流如下
1
规划块内容
这部分是动态块的指导思想，
重点在于规划块应该如何更改或移动，
以及哪些对象会依赖其他对象
2
创建几何图形
在块编辑器中也可以为块创建一些几何对象
如果规划使用可见性状态来控制何时显示几何图形，
起初可能不希望包括所有几何图形
这需要在块编辑器中对几何图形进行创建和编辑
3
添加几何约束和标注约束
通常一个可行的做法是先将约束添加到几何图形
接着再为它们添加参数和动作
在块编辑器内
从“块编写”选项板的“约束”选项卡中指定标注约束
注意在AutoCAD LT中这部分操作不可用
4
添加参数
添加参数是为了指定哪些对象将受动作的影响
5
添加动作
添加动作的目的是定义几何图形在操纵时将发生什么变化
6
定义参数特性
添加特性
确定块在绘图区域中如何显示
参数特性影响块几何图形的夹点、标签和预设值
不要忽略定义参数特性
一定要认真地思考在将动作链接在一起时几何对象将受到什么影响
7
测试块
该步骤是需要重视的
在“块编辑器”上下文选项卡的“打开/保存”面板中
单击“测试块”以便在保存块前先测试它
最佳做法是在每次更改后测试块
以便尽早发现错误
8
保存块
在“块编辑器”上下文选项卡的“打开/保存”面板中
单击“保存块”
或者单击“关闭”面板中的“关闭块编辑器”
最后单击“保存更改”

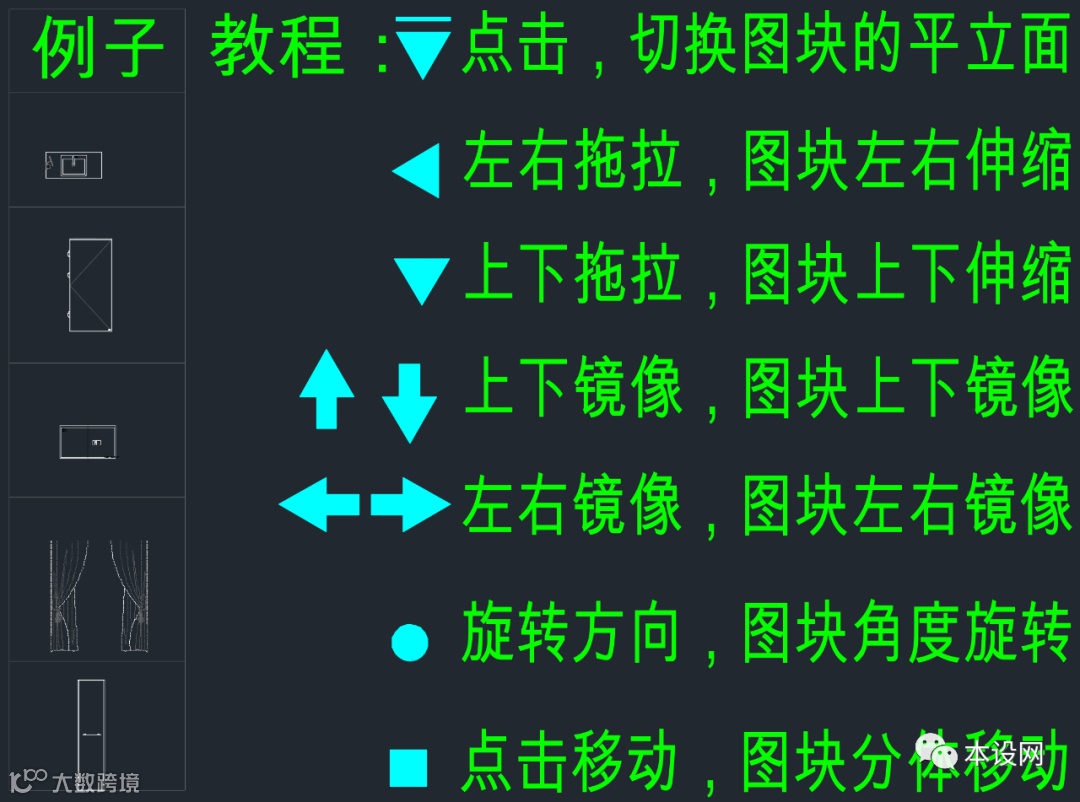

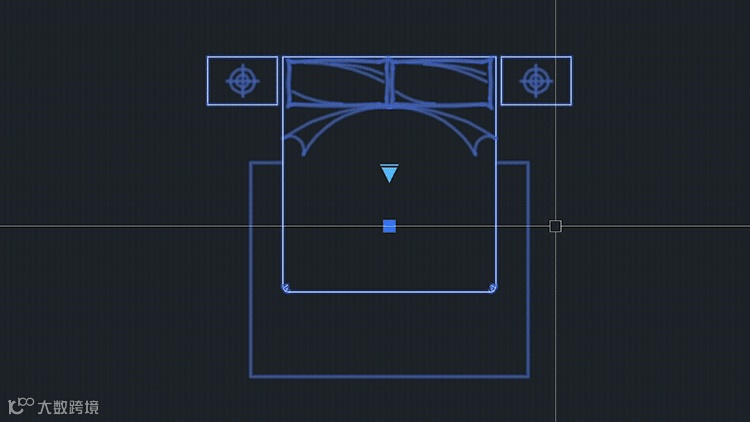

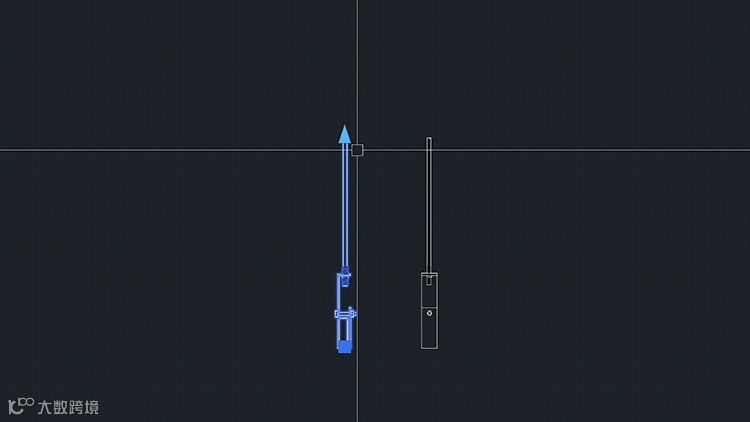

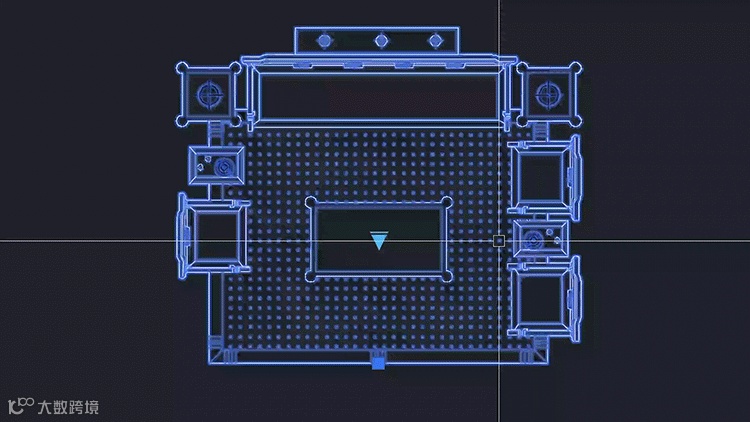

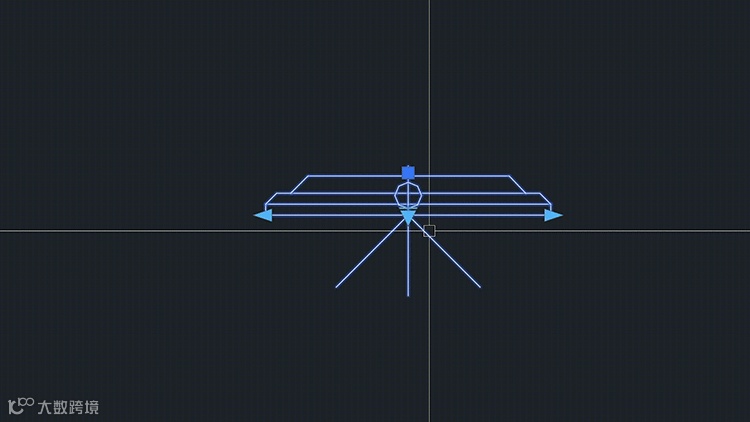

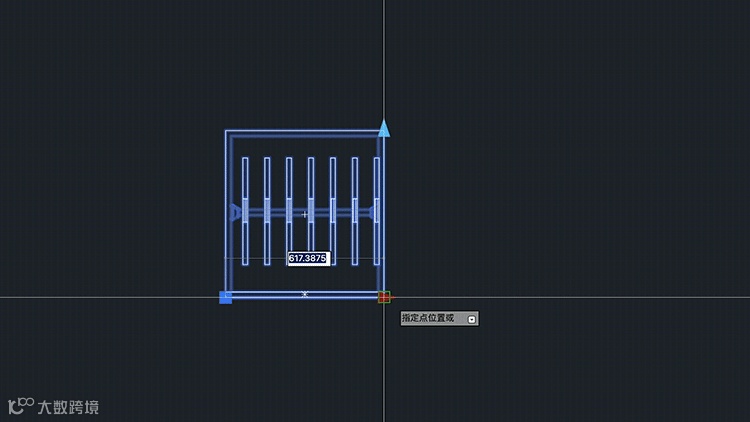

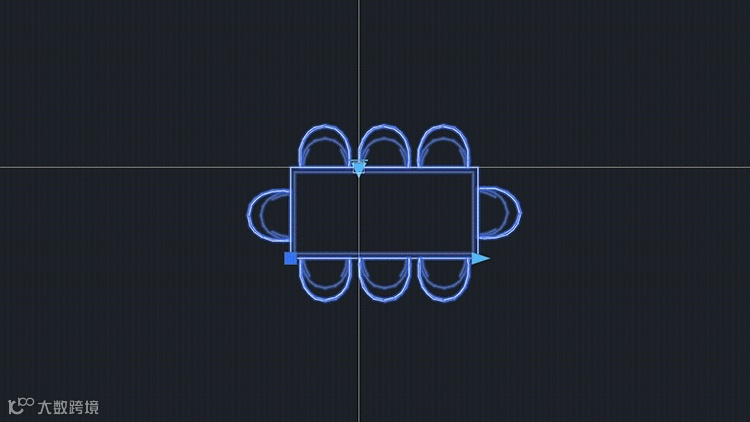

动态快制作教程
……
今天
小编给大家精心准备了这份资料
《 室内设计师专属CAD动态图库 》
——室内设计师必备资料——
本套资料包含715个CAD常用动态块
主要分为19类

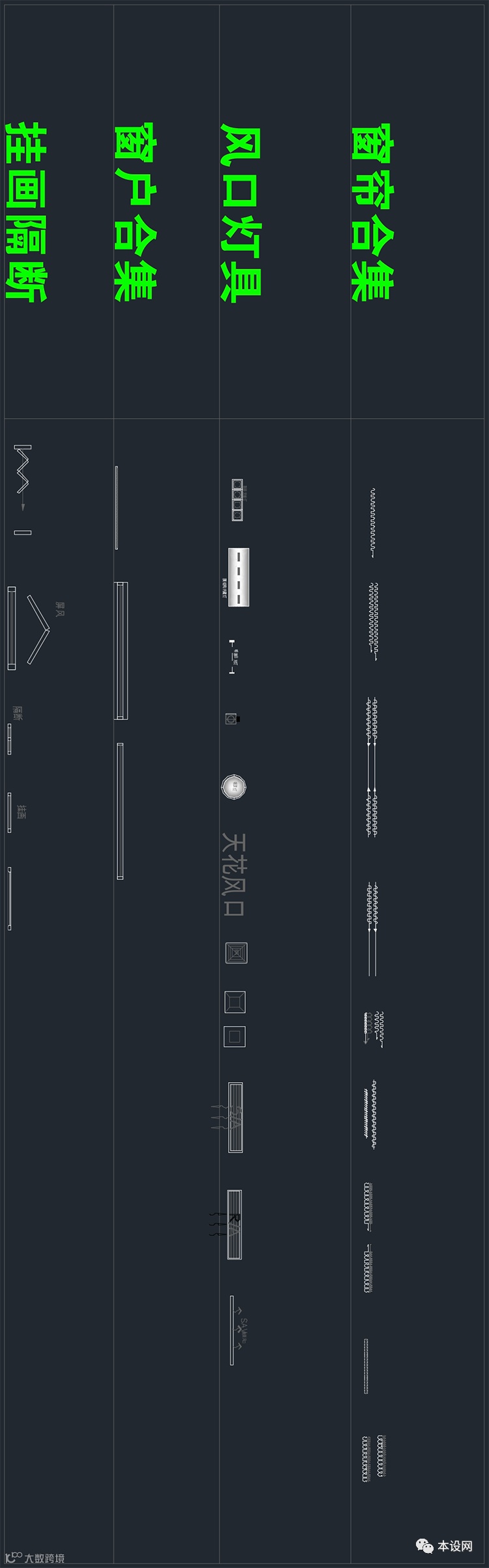

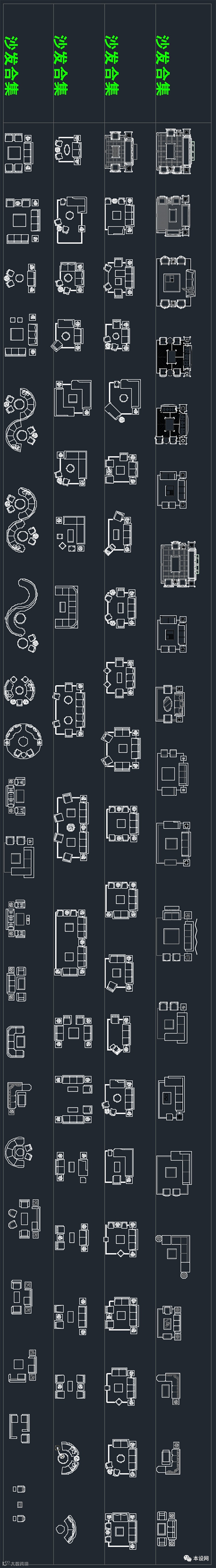

《平面动态块》
沙发组合｜桌椅组合｜柜子组合｜动态床集｜门套合集
电器合集｜移门合集｜基层材料｜厨卫合集｜窗帘合集
风口灯具｜窗户合集｜挂画隔断

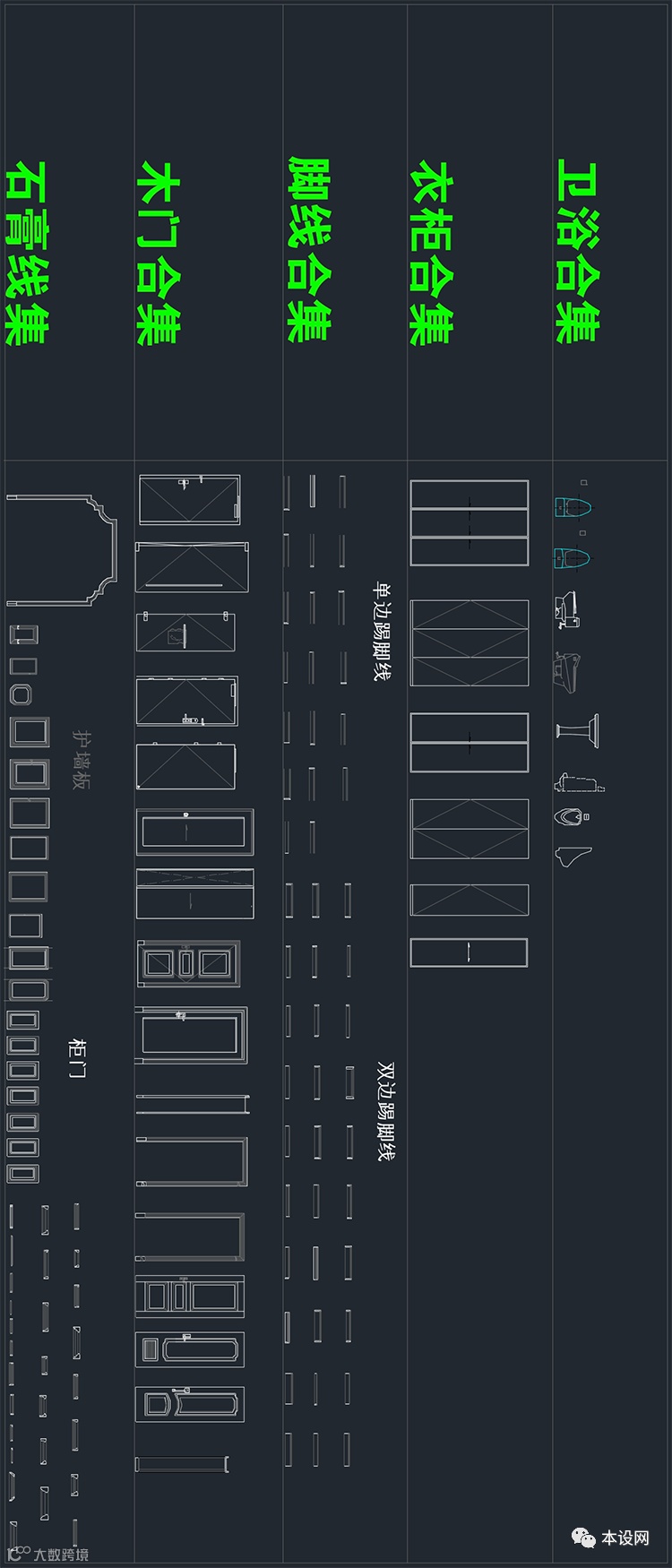

《立面动态块》
卫浴合集｜衣柜合集｜脚线合集｜木门合集
石膏线集｜窗户合集｜基层材料
如何获取本套学习资料
扫描以上二维码即刻获取资料

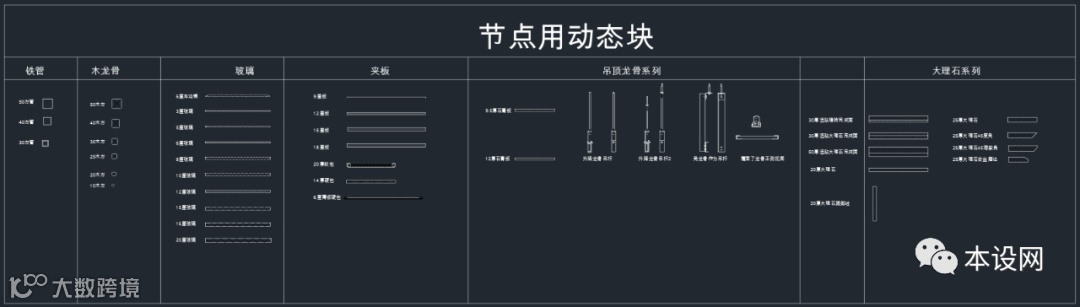

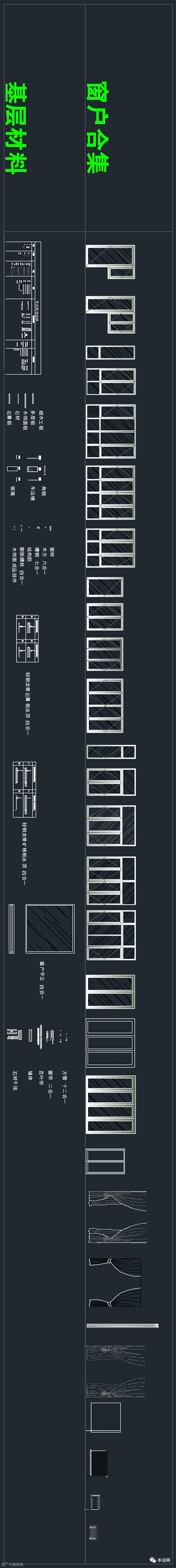

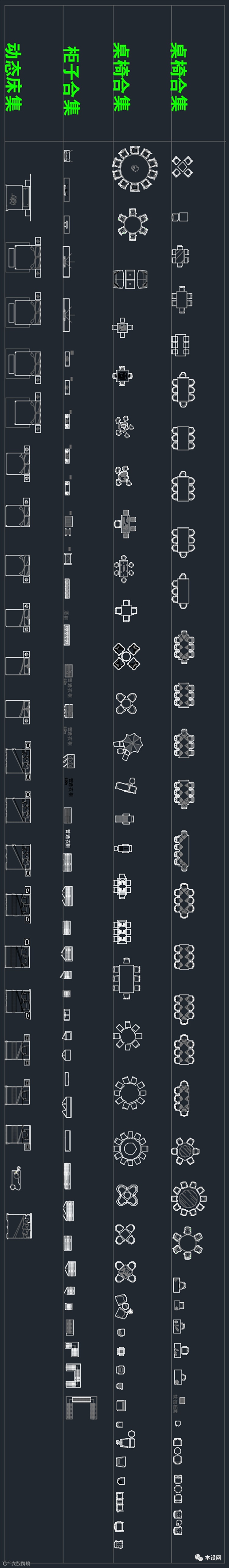

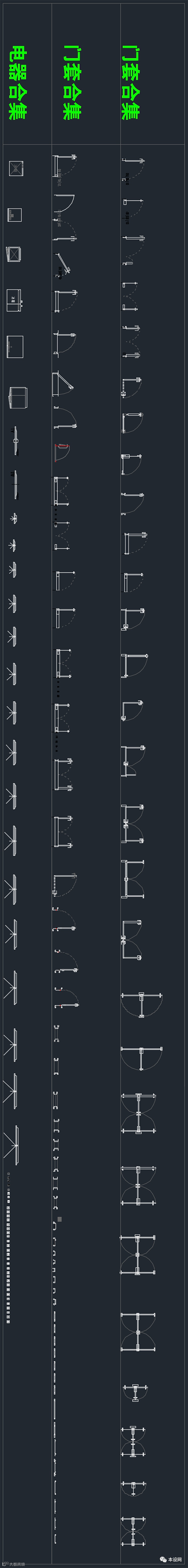

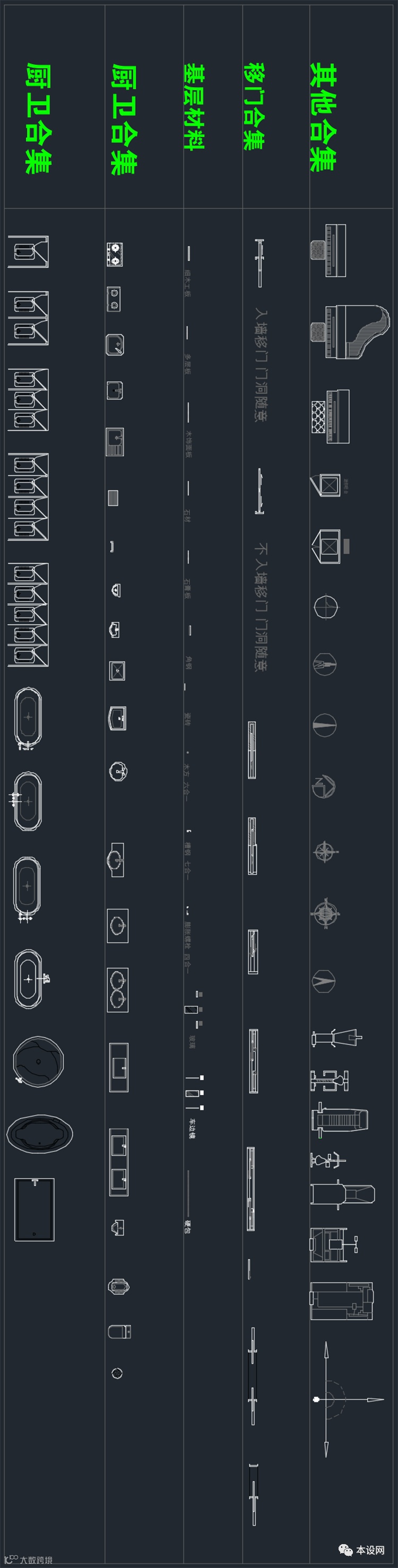

部分内容截图
