复合材料的连接方式可以分为机械连接、胶粘连接、焊接及混合连接等，其中，机械连接主要包括螺栓连接和铆钉连接。虽然机械连接在复合材料行业常见，但也存在其短板：
而复合材料胶粘剂连接，它是借助结构胶将复合材料结构零部件连接成不可拆卸的整体，具有5大优势：
1、粘接概述
1）粘接(bonding)是用粘接剂对两个基体材料进行边接(图1)
2）好的粘接效果与以下三个因素息息相关：
A) 粘接剂
B) 基体材料
C) 粘接面设计

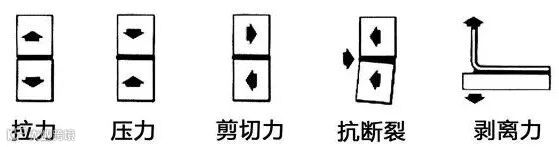

3）粘接的受力表面方式（图2）
2、Neobond ®VE 6100-W-1适用基体材料
此结构胶适于不饱和树脂和乙烯基树脂制成的复合材料, 也适用市面上通用的环氧树脂和一些金属。
3、Neobond ®VE 6100-W-1性能
3.1 VE 6100-W-1是以乙烯基树脂为原材料, 预促进, 触变结构胶。（表1）
性能 |
作用 |
|
1 |
高触变 |
一次上胶即使达到20 mm胶层厚度，在垂直面上也不会流胶 |
2 |
固化充分 |
1-30 mm 胶层厚度常温即可充分固化, 无需后固化且不开裂 |
3 |
特殊乙烯基基体 |
完全适用于通用的MEKP，不会产生反应性气泡 |
4 |
固化指示 |
随固化的程度的深入, 颜色发生变化. |
5 |
流变性能 |
不仅适用于手工操作, 更有利于机械输送. |
3.2 凝胶控制
6100-W-1固化剂推荐使用Butanox M50(Akzo Nobel生产), 凝胶时间如表2
厚度 固化剂的加入量 |
20 mm 2 % |
20 mm 3 % |
30 mm 2 % |
Butanox M-50 |
75分钟 |
60分钟 |
70分钟 |
Trigonox 249(20℃) |
120分钟 |
100分钟 |
110分钟 |
使用固化剂M50, Trigonox 249能获得较长的凝胶时间, 适合于大制品上施工, 如兆瓦级的风力发电叶片, 船体部件。
对于小制件需要较短凝胶时间时, 推荐使用以下固化剂, 表3
厚度 固化剂的加入量 |
20mm 2% |
20 mm 3% |
30 mm 2% |
Butanox 28(20℃) |
40分钟 |
30分钟 |
30分钟 |
对于低温环境下的使用, 如10℃户外修补, 使用胺, 过氧化苯甲酰 (BPO) 固化体系特别适用。

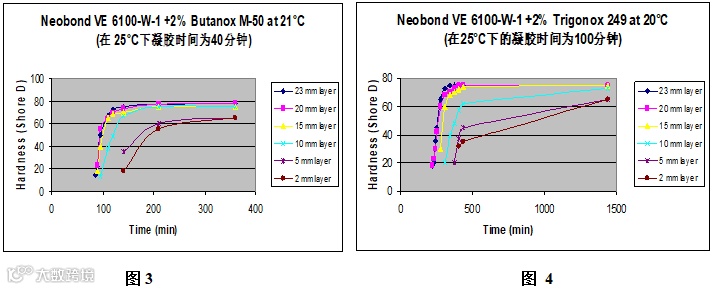

3.3 Butanox M-50和Trigonox 249在不同胶厚时的邵氏硬度增长
在常温下, 厚薄胶体都能较快的固化

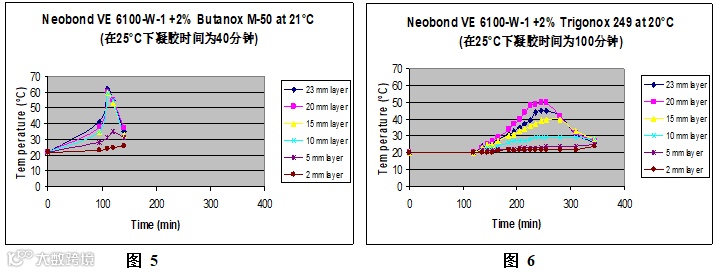

3.4不同固化剂品种对Neobond VE 6100-W-1放热峰的影响
厚制品的放热峰也很低
4、Neobond ®VE 6100-W-1应用
4.1 固化指示：

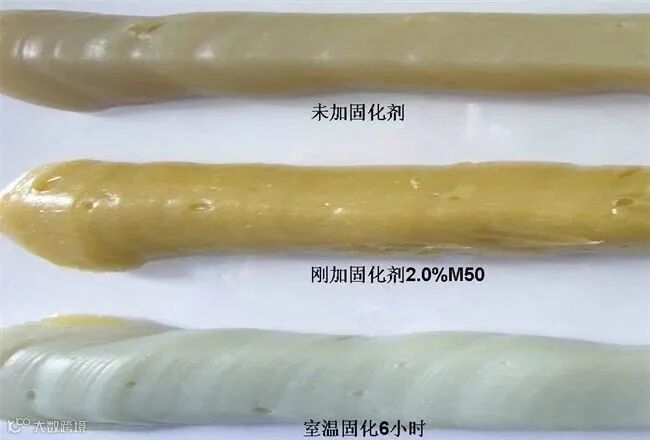

图7：结构胶颜色变化
有了固化指示剂可以有效防止固手工搅拌或机械原因造成的固化剂混合不均现象, 避免了次废品产生。
4.2 固化

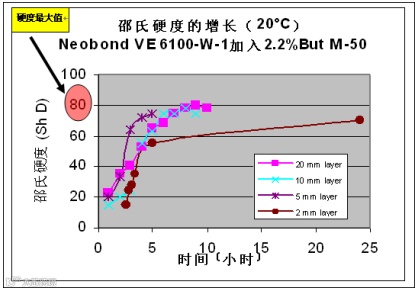

Neobond ®VE 6100-W-1 的固化程度通过邵氏硬度来判断, 因为固化充分的情况下巴氏硬度达到10。（图8）
建议使用机械涂布，因为手工进行混合固化剂时会带入空气而产生气泡，机械输送是在密闭管路中实行混合, 不易产生气泡，而且对于大型制品，机械施工会大大减少劳动强度。

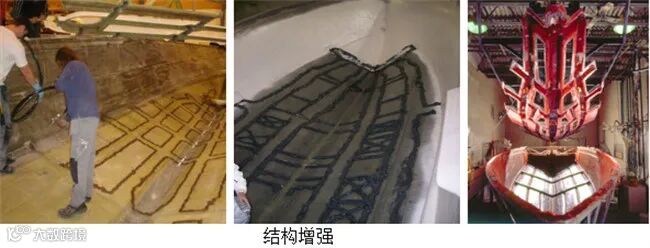

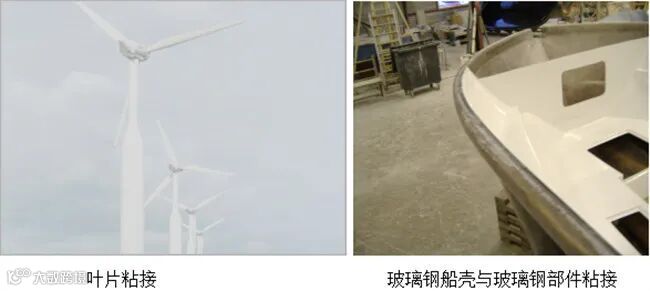

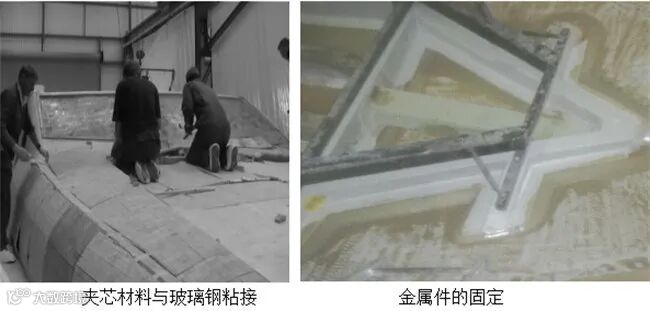

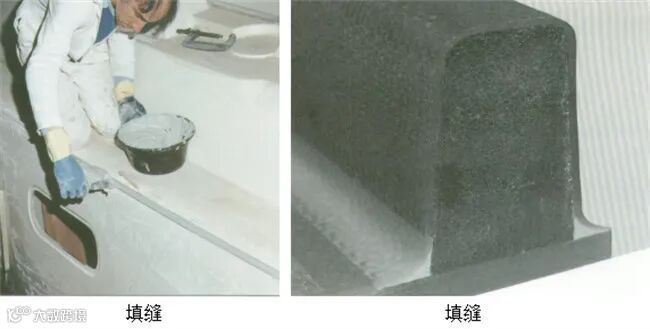

5、应用案例
请扫描二维码关注我们
|
|
|
|
|
