特氟龙分为PFA、FEP、ETFE、ECTFE、PTFE。常见特氟龙风管使用涂料材质为EFTE与ECTFE。

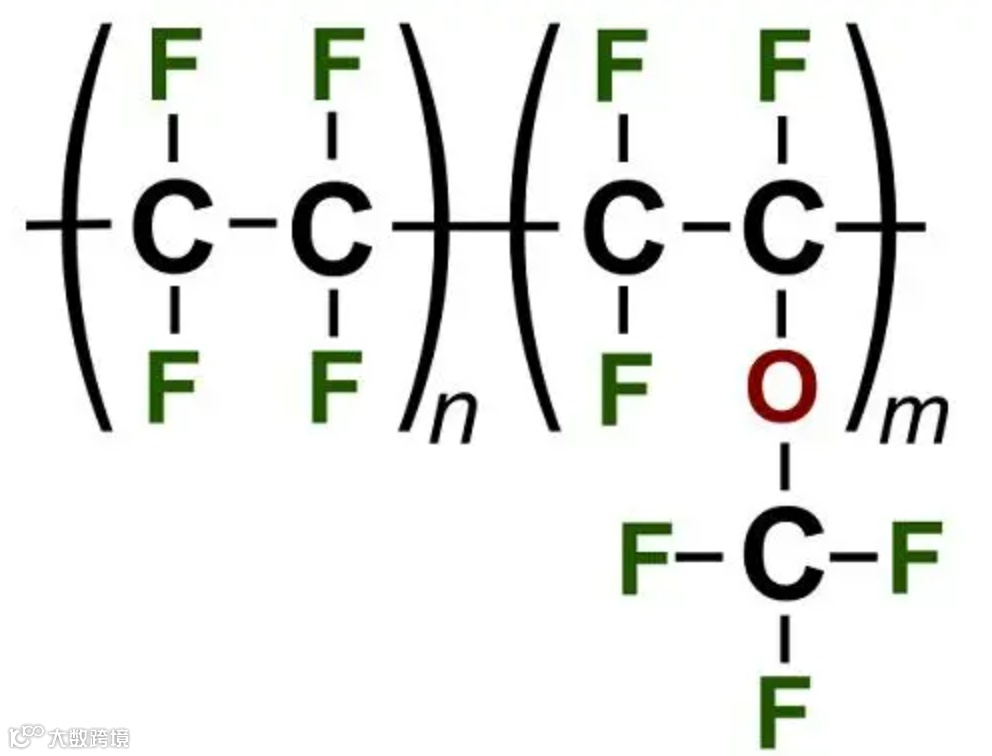

PFA为四氟烯-全氟烷氧基乙烯基醚共聚物(又称:过氟烷基化物，可溶性聚氟乙烯)。连续工作温度可达260℃，有较强的刚韧度，适合运用在高温条件下防粘和耐化学性运用领域。

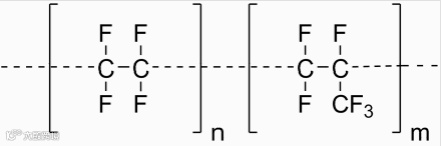

FEP（氟化乙烯-丙烯共聚物）是一种由氟化乙烯和六氟丙烯聚合反应生成的热塑性共聚物。FEP产品具有优异的耐温性，不粘性，这种材料具有优异的耐化学性，连续工作温度可高达200°C ，从而可以用于要求更为苛刻的环境，提高产品的使用寿命，FEP将可能成为未来特氟龙风管的热门涂料。

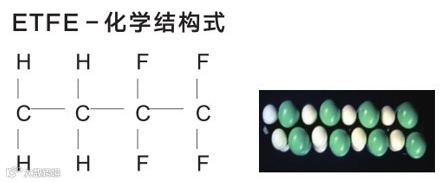

ETFE材料又名乙烯-四氟乙烯共聚物（Ethylene-Tetra-Fluoro-Ethylene）是一种由乙烯和四氟乙烯聚合反应生成的热塑性共聚物。ETFE是最强韧的氟塑料，它保持了良好的耐摩性能、耐化学性能、电绝缘性能、以及不粘性和低摩擦性能。

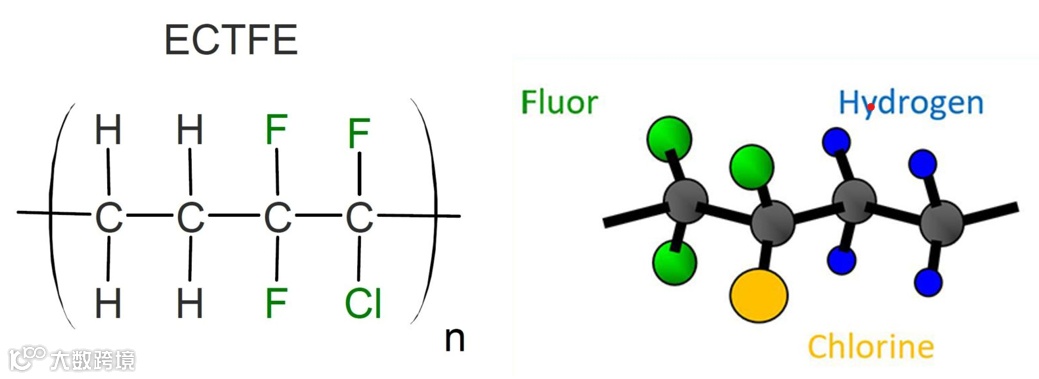

ECTFE（乙烯-三氟氯乙烯）是乙烯和三氟氯乙烷的交替共聚物。它是一种半结晶含氟聚合物（部分氟化聚合物），具有耐化学腐蚀性能。

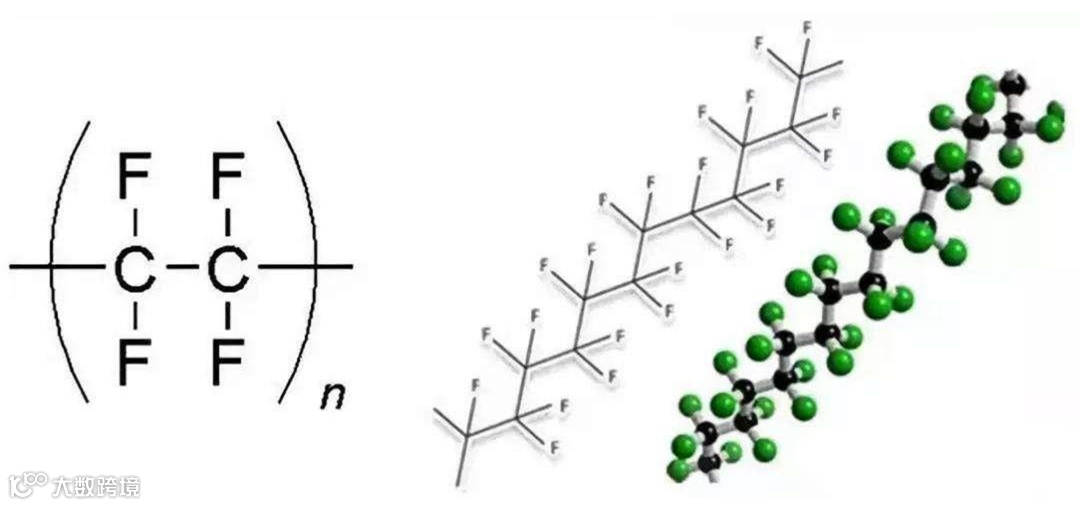

PTFE（聚四氟乙烯）是一种以四氟乙烯作为单体聚合制得的高分子聚合物，具有耐高温的特点，它的摩擦系数极低，有良好的耐磨性以及极好的化学稳定性。
ETFE与ECTFE对比:
ETFE由于氟烯烃链节中不存在氯原子，因此提高了其在防腐蚀领域的效果。由于氟含量的进一步提高(>35%)ETFE涂料具有比ECTFE涂料更优异的耐候性、耐化学品性、防腐性和防污性。
问：特氟龙风管颜色不同是否代表性能差别？
答：特氟龙涂料的性能差异来自于涂料类别、化学性质、成分配比等，若以上配方不变仅有颜色变化，则无性能差异。各涂料公司配方变化体现于涂料编码不同，故涂料性能依据编码与检测报告，不能仅靠颜色判断。
市面上特氟龙材料品牌主要为科慕（Chemours）、大金（Dakin）、旭硝子（AGC）、苏威（HALAR）。
科慕公司于2015年7月1日与杜邦公司拆分，成为一家独立运营的上市公司。

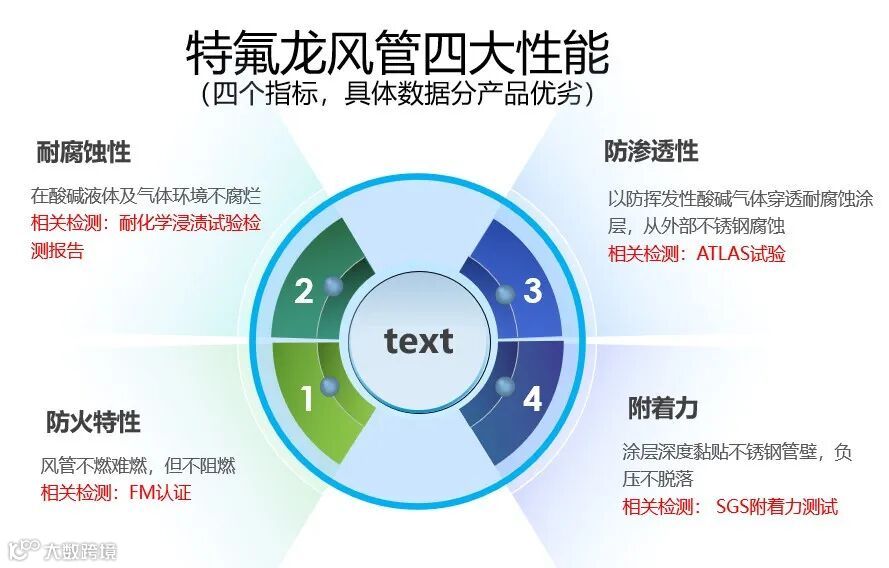

判断特氟龙涂料性能的四大主要特征为：防火特性、耐腐蚀性、防渗透性、附着力。

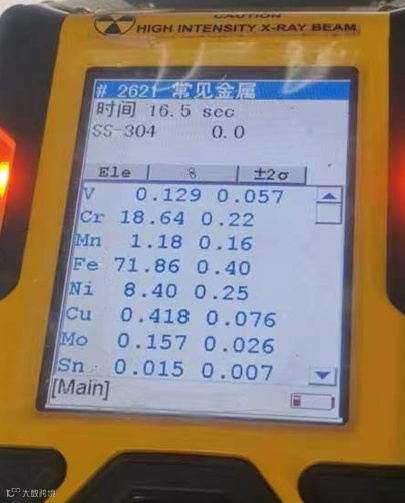

不锈钢304与不锈钢316材质
ETFE/ECTFE涂料

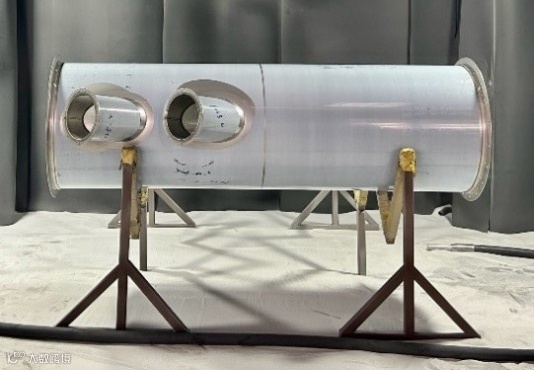

特氟龙涂层产品在喷涂前需进行喷砂处理，使不锈钢基材内表面获得一定的清洁度和粗糙度，增加基材与涂层之间的附着力，延长特氟龙涂层的耐久性。
特氟龙产品为全检

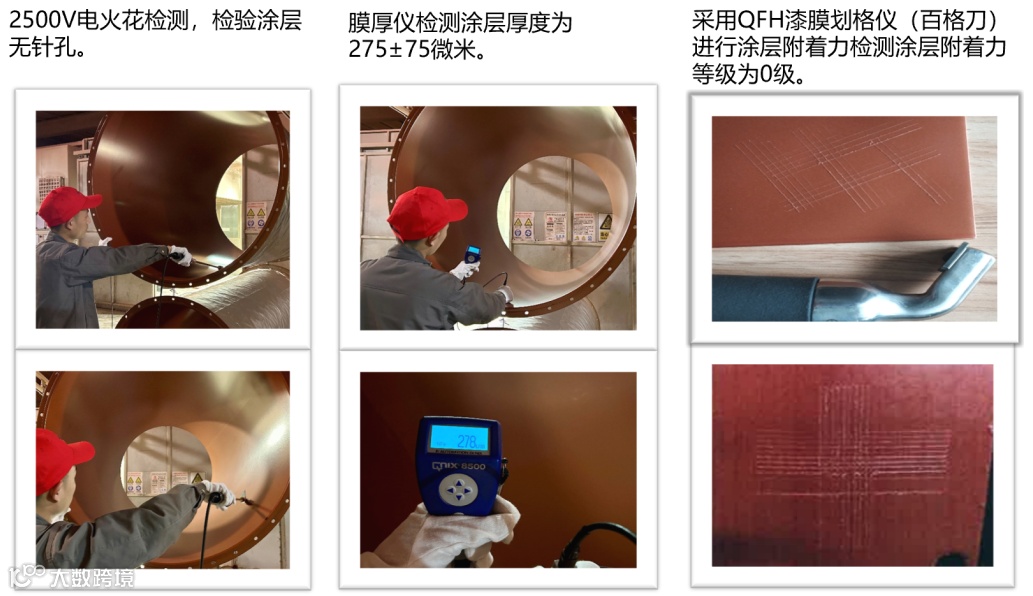

附着力：每批材料在喷涂时会喷涂一块试块，通过划格法以确保涂层附着力检测等级。
膜厚：使用膜厚仪进行涂层膜厚检测，并使用2500V电火花检测仪检漏，检测涂层是否有针孔。

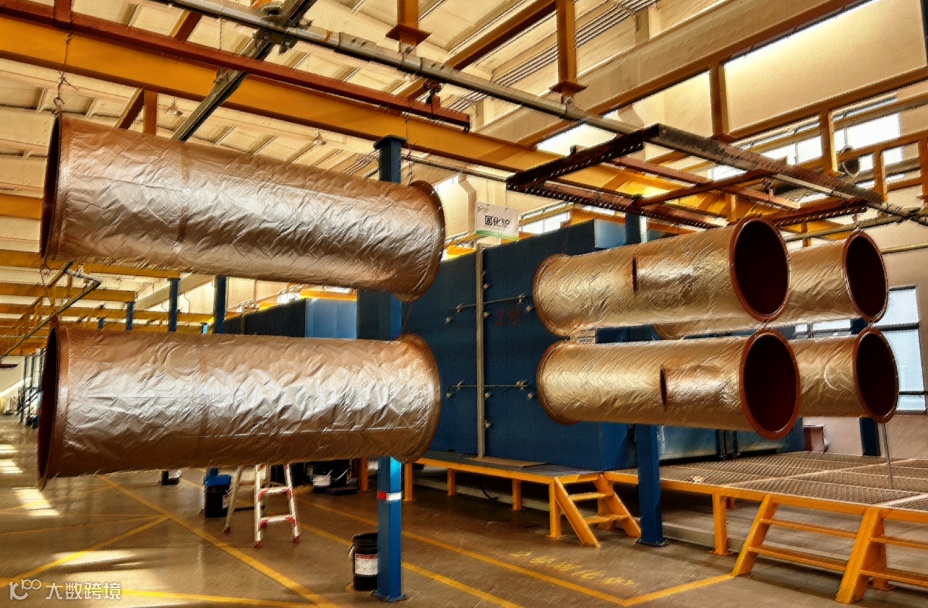

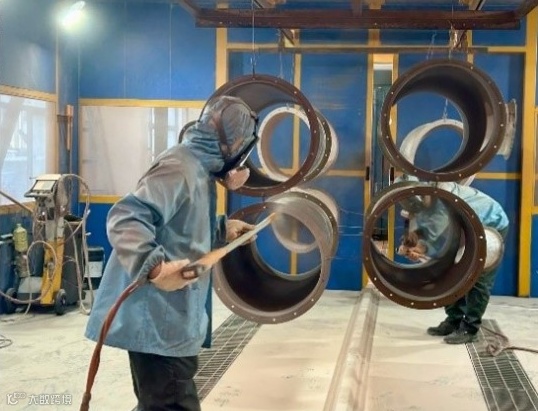

根据风管口径大小，喷涂粉量设定值不同，喷枪靠近管件内表面匀速拉伸，将涂好底涂产品推进烤炉房进行烘烤，温度设定值基于涂料类别，底面喷涂烘烤好的管件推进喷粉房进行第二次喷涂，后推进烘烤房烘烤后，再重复进行以上操作进行第三次烘烤。
（图片可点击放大）
科慕ETFE涂料牌号：
致和使用的特氟龙材料为科慕公司生产的ETFE涂料，涂料编码由Teflon™532-6405底涂、Teflon™532-6416中涂和Teflon™532-6410面涂组成。
致和特氟龙涂层膜厚标准为275±75μm。
对于设备使用者，Teflon™ ETFE涂层提高了耐磨性和耐刮擦性而具有更好的耐久性，从而延长了产品寿命。
对于设备制造商，Teflon™ ETFE涂层改善了设备的外观和耐用性。
对于喷涂工厂，Teflon™ ETFE粉末的颗粒尺寸较小，易于均匀涂覆在复杂零件上，提高了生产效率，降低了涂层的损耗。
粉末底油:
Teflon™ ETFE 与大多数其他含氟聚合物相比，与基材有更好的附着力，在不使用底油的情况下也有广泛的应用。但是使用Teflon™ ETFE底油可以进一步大大提高与基材的附着力。
粉末面油:
Teflon™ ETFE 含有特别的配方，可以防止涂层在高温烘烤过程中起泡，因此可以相应地提高在应用过程中的多功能性和可靠性，获得更稳定的产品质量。

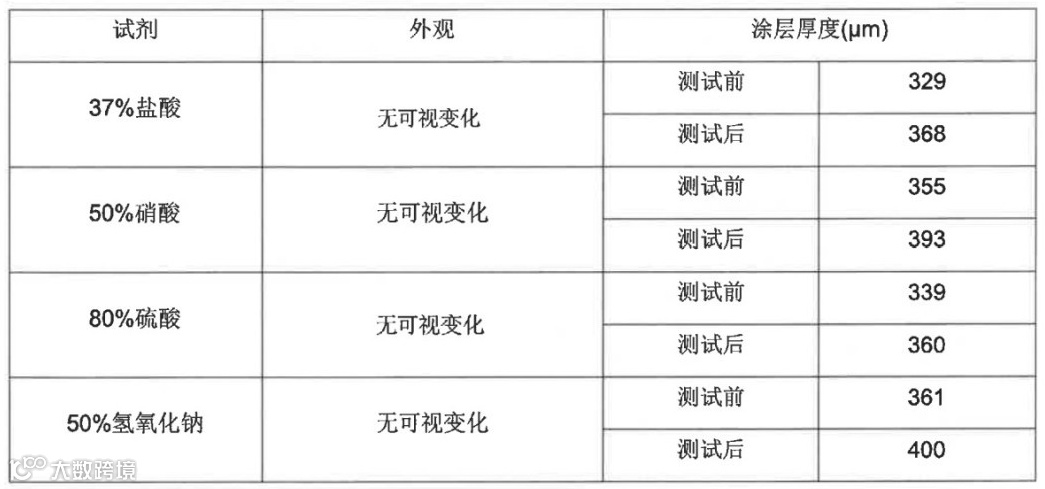

SGS耐化学浸渍试验检测报告
不锈钢内衬特氟龙产品经过耐化学浸渍实验、漆膜柔韧性-轴弯、及耐沸水性实验。样品浸泡在指定的化学试剂烧杯中，实验室环境条件放置7天后，对样品外观及膜厚进行检测。

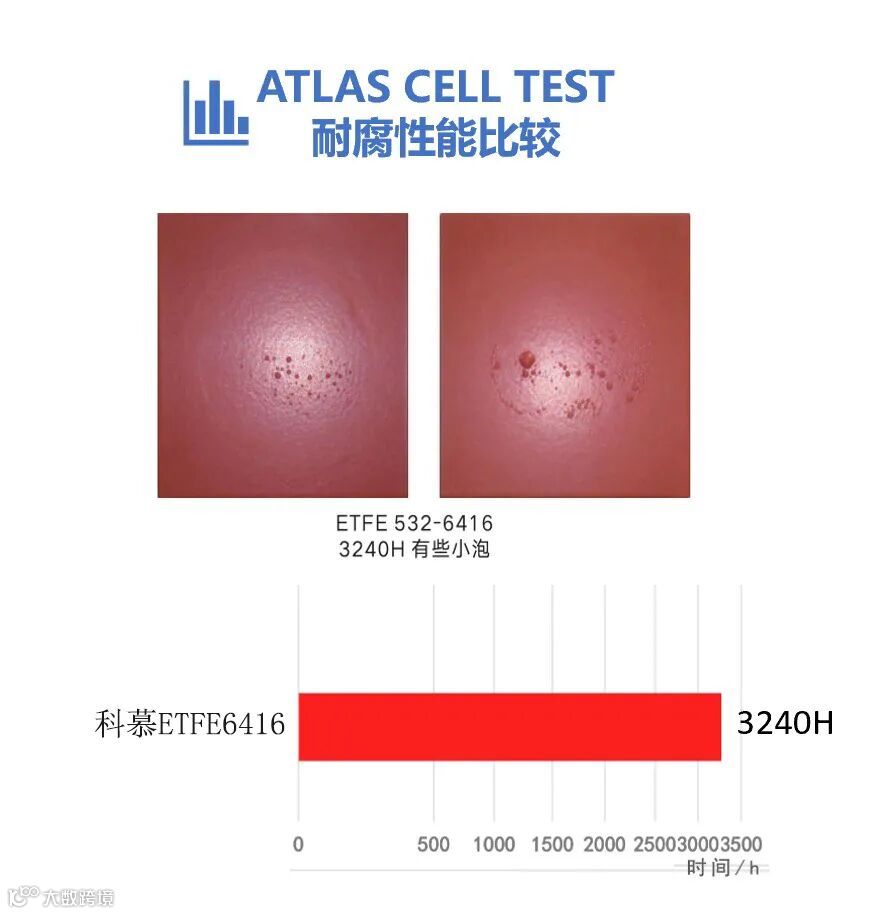

ATLAS测试报告
杜邦实验室通过ATLAS实验检测特氟龙涂层的防渗透性。

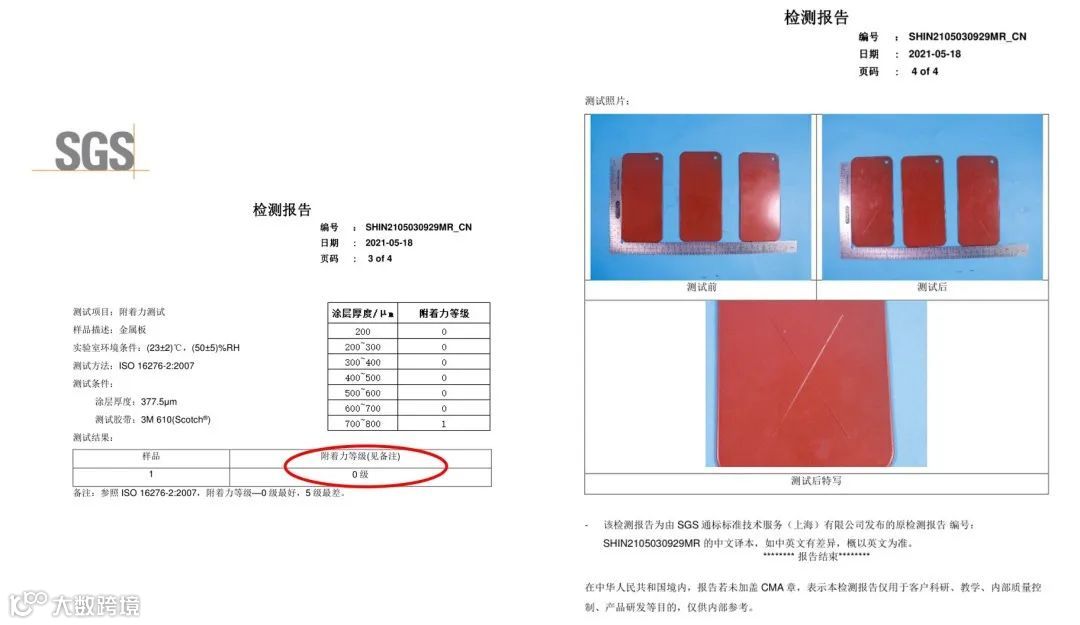

SGS附着力检测报告（最高等级0级）
不锈钢特氟龙试片经过划X法检验涂层附着力。
问：电火花仪检验时电压设置越高越好吗?
答：否。电火花仪电压根据膜厚设定，若检测电压太高会将特氟龙涂层击穿损坏，电压太低则检测不出涂层漏点，达不到检验效果。
问：特氟龙涂层膜厚越厚越好吗?
答：否。特氟龙涂层厚度高虽然可达到更好的耐腐蚀效果好，但会导致涂层防火效果变差，涂层易开裂，并且膜厚增加亦会增加成本。
优良的不锈钢特氟龙风管在半导体工艺废气治理中起到重要作用，为腐蚀性气体的排放奠定了良好的基础，延长了管道的使用寿命及大幅度降低岁修成本。
