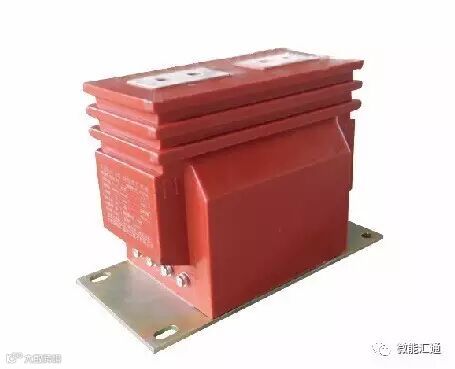

LZZBJ9-10A1(G)
一、概述
本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
环境温度 -5℃~ +40℃
额定电流比(A) |
级次组合 |
额定输出(VA) |
准确限 值系数 |
短时热电流 (KA/S) |
动稳定电流 (KA) |
额定绝缘水平 (kV) |
|||
0.2S级 |
0.2级 |
0.5级 |
10P级别 |
||||||
5-250/5 |
0.2S/10P 0.2/10P 0.5/10P 0.2(S)/0.5/10P |
10 |
15 |
10 |
150(倍) |
375(倍) |
12/42/75 |
||
300-500/5 |
45 |
100 |
|||||||
600-800/5 |
63 |
100 |
|||||||
1000-1250/5 |
63 |
130 |
|||||||
1500-2500/5 |
80 |
160 |
|||||||

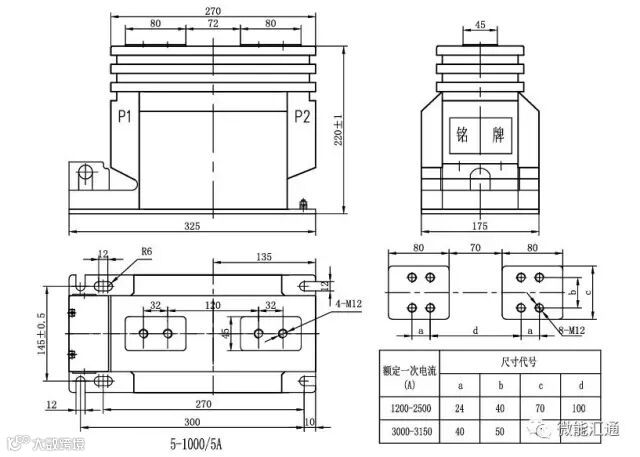

三、外形及安装尺寸

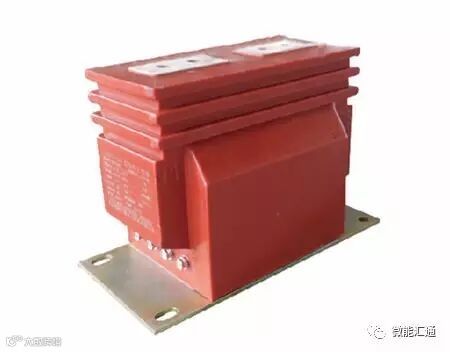

LZZBJ9-10A2(G)
一、概述
本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
额定电流比(A) |
级次组合 |
额定输出(VA) |
短时热电流 (KA/S) |
动稳定电流 (KA) |
额定绝缘水平 (kV) |
|||
0.2S级 |
0.2级 |
0.5级 |
10P级别 |
|||||
5-250/5 |
0.2S/10P15 0.5/10P15 |
10 |
10 |
15 |
15 |
150(倍) |
375(倍) |
12/42/75 |
300-600/5 |
45 |
100 |
||||||
750-1000/5 |
15 |
20 |
20 |
63 |
100 |
|||
1200-1500/5 |
63 |
130 |
||||||
2500-3150/5 |
80 |
160 |
||||||
5-250/5A |
0.2S/0.5/10P15 0.2S/10P10/10P10 0.5/10P10/10P10 |
10 |
10 |
10 |
15 |
150(倍) |
375(倍) |
|
300-600/5A |
45 |
100 |
||||||
750-1000/5A |
15 |
15 |
20 |
63 |
100 |
|||
1200-1500/5A |
63 |
130 |
||||||
2500-3150/5A |
80 |
160 |
||||||

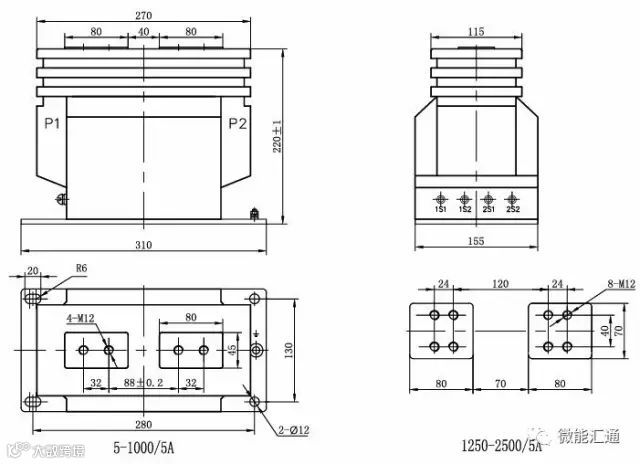

三、外形及安装尺寸
LZZBJ9-10C1
一、概述
本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
额定电流比(A) |
级次组合 |
额定输出(VA) |
准确限 值系数 |
短时热电流 (KA/S) |
动稳定电流 (KA) |
额定绝缘水平 (kV) |
|||
0.2S级 |
0.2级 |
0.5级 |
10P级别 |
||||||
5-250/5 |
0.2S/10P 0.2/10P 0.5/10P 0.2(S)/0.5/10P |
10 |
15 |
10 |
150(倍) |
375(倍) |
12/42/75 |
||
300-500/5 |
45 |
100 |
|||||||
600-800/5 |
63 |
100 |
|||||||
1000-1250/5 |
63 |
130 |
|||||||
1500-2500/5 |
80 |
160 |
|||||||

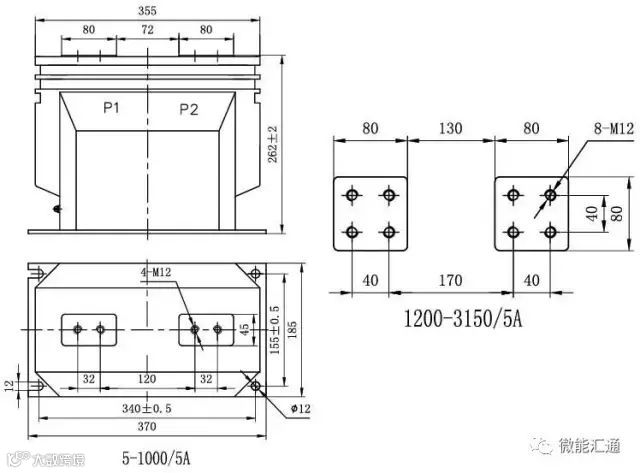

三、外形及安装尺寸

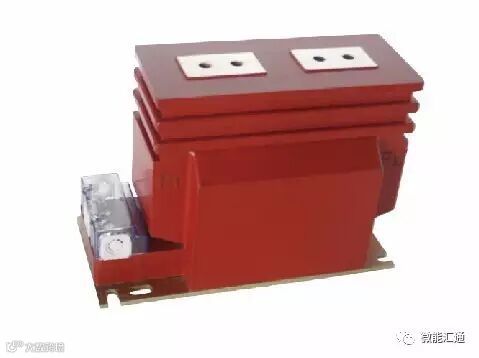

LZZBJ9-10C5Q
一、概述
本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
本产品为高精度、大容量型产品，二次绕组数量为2-3个，可根据不同需要组合。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
额定电流比(A) |
准确级组合 |
额定二次输出(VA) |
短时热电流 (KA/S) |
动稳定电流 (KA) |
额定绝缘水平 (kV) |
||||
0.2S0.5S |
0.2级 |
0.5级 |
5P10 |
5P15 |
|||||
10-40/5 |
0.2(S)/0.5(S) 0.2(S)/5P 0.5(S)/5P 0.2(S)/0.2(S)/5P 0.2(S)/0.5(S)/5P 0.5(S)/0.5(S)/5P |
10 |
10 (15) |
15 (20) |
15 (20) |
10 (15) |
150(倍) |
375(倍) |
12/42/75 |
50-75/5 |
8 |
20 |
|||||||
100/5 |
21 |
52.5 |
|||||||
150/5 |
31.5 |
78.8 |
|||||||
200-250/5 |
40 |
90 |
|||||||
300-400/5 |
15 (20) |
20 (25) |
25 (30) |
15 (20) |
45 |
100 |
|||
500/5 |
55 |
130 |
|||||||
600/5 |
55 |
130 |
|||||||
750-1250/5 |
20 (25) |
25 (30) |
30 (40) |
20 (25) |
63 |
130 |
|||
1500-2000/5 |
100 |
200 |
|||||||
2500-3150/5 |
100 |
200 |
|||||||
注：括号内数值为两绕组时二次输出值。

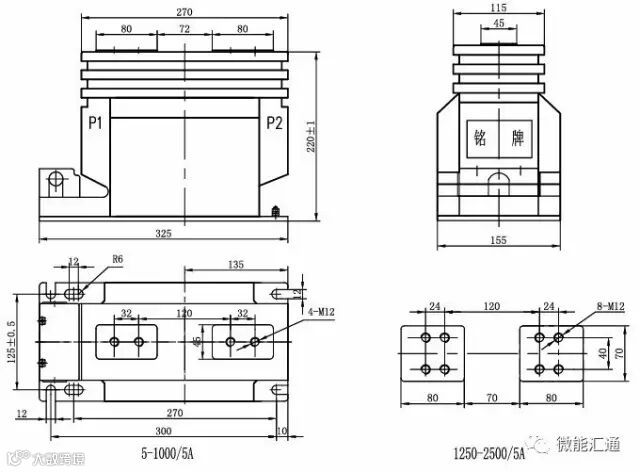

三、外形及安装尺寸
