一.瓷砖胶的基本知识
瓷砖胶主要是由胶凝材料，骨料和添加剂组成。胶凝材料有硅酸盐水泥，高铝水泥和硫铝水泥，它们能够提供粘结强度，表面硬度。骨料有石英砂，石灰石和云母，它们能够调节粒径级配，这影响着施工性强度以及用水量。添加剂有纤维素醚，缓凝剂，淀粉醚，引气剂，憎水剂，纤维等，它们能提供合适的施工手感，满足各种特殊的需求。
那又有一个问题了，瓷砖胶为何能粘住瓷砖呢？
那就是聚合物——它能在胶粘剂与瓷砖之间搭建桥梁，使其具有较强粘结力和柔韧性，防止瓷砖胶空鼓脱落。

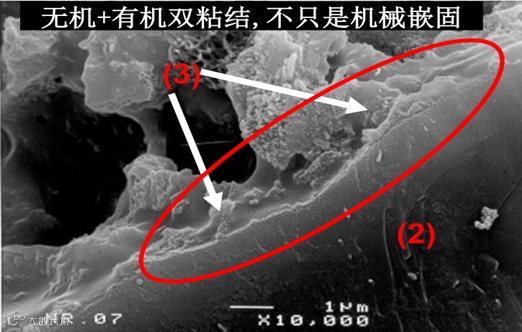

（2）为玻化砖(3)为聚合物改性瓷砖胶

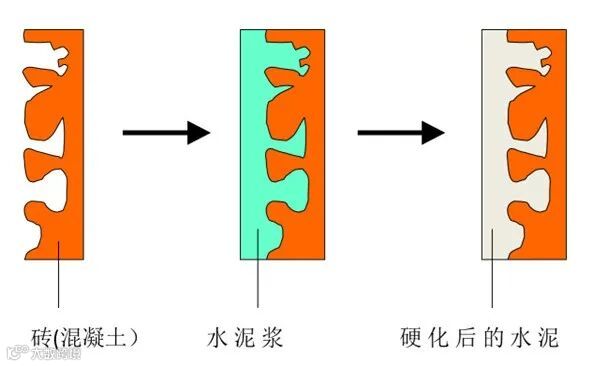

而传统的瓷砖粘结剂仅是钥匙与锁的原理，会出现粘结力不够、收缩应力开裂等问题。
在未来瓷砖要么发展为大尺寸要么非常小尺寸，更薄，更玻化。而瓷砖胶在未来会粘结力更强，并且出现一种或几种特殊性能来配合瓷砖的发展趋势。
下面是目前水泥基胶粘剂的的一些技术要求。如图：
二、瓷砖胶的基本施工方法
瓷砖胶的施工方法主要有三种。
①背贴法（传统方法）
是指将瓷砖胶粘接剂涂于瓷砖背面，然后贴于基材上，瓷砖胶层厚度在5～10mm属于传统的瓷砖粘贴方法：是指将瓷砖胶粘接剂涂于瓷砖背面，然后贴于基材上，瓷砖胶层厚度在5～10mm。
②镘刀法
是指用齿形抹刀预先将瓷砖胶批刮到待粘贴的基材表面上， 然后用齿形抹刀进行梳理，使其形成有凸起条纹且厚度均匀的砂浆层，然后将瓷砖按压在它的上面并略加扭转，瓷砖胶层厚度在2～4mm。
③组合法
是指将背贴法与镘刀法组合起来施工。
三、瓷砖胶的基础添加剂
第一种是纤维素醚。

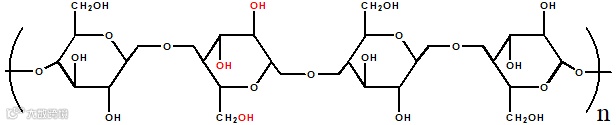

天然纤维素(可再生资源）结构：

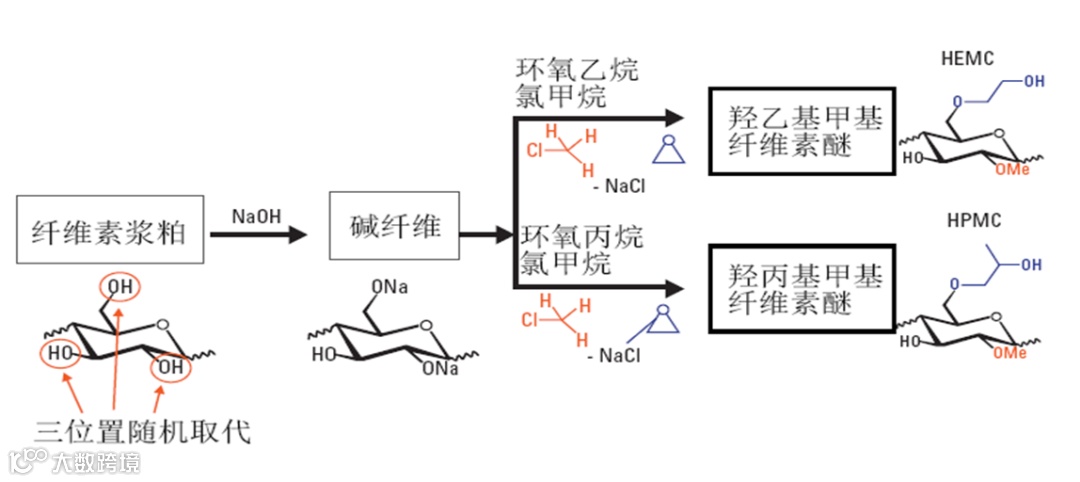

纤维素醚制备原理：

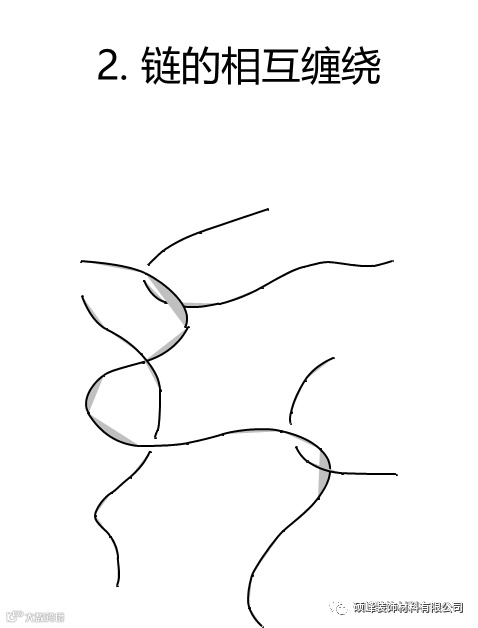

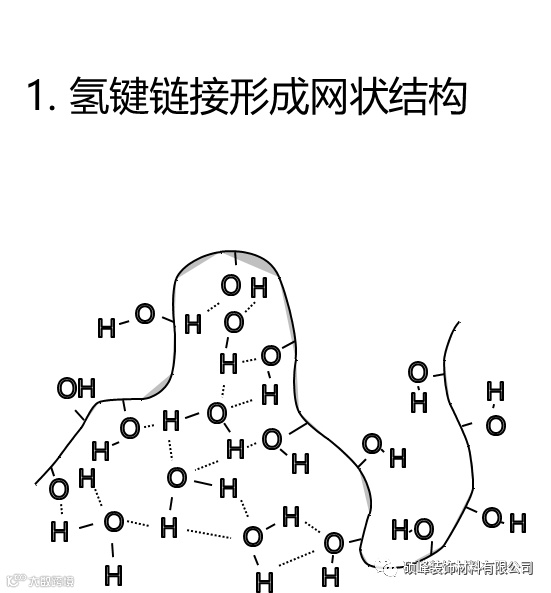

纤维素醚保水、增稠机理的原因是

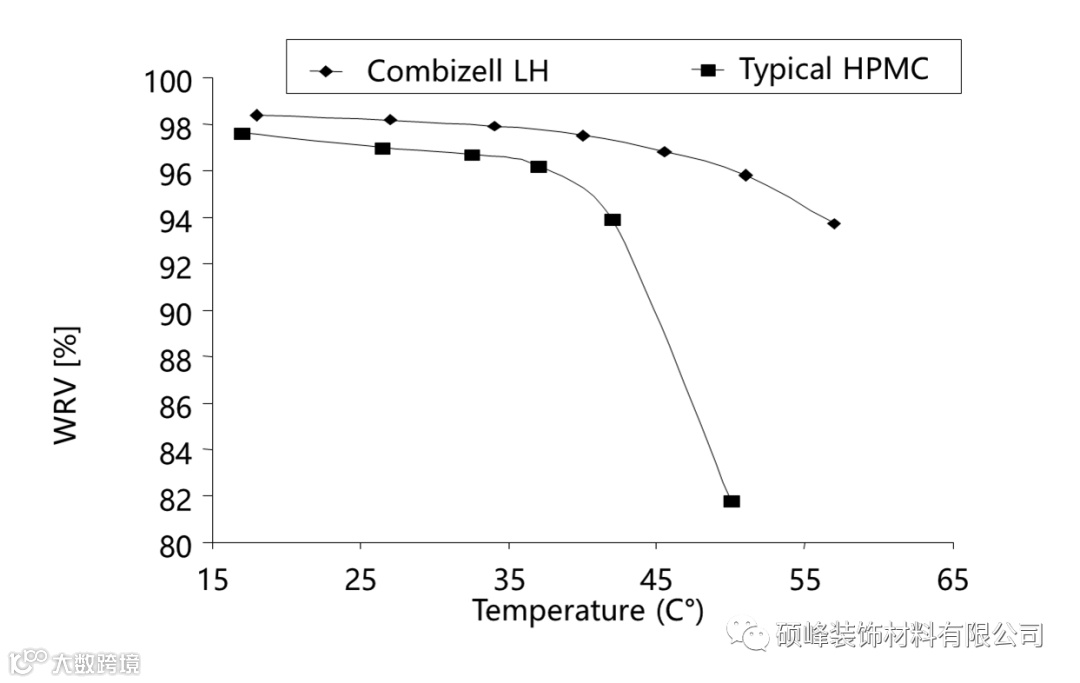

HEMC在高温下的保水率的优势
低温时，HEMC和HPMC保水率相差很小，随着温度升高，HEMC保水率下降比HPMC更为缓慢，图形上的剪刀差出现在35℃左右。
选择合适的纤维素醚很重要。对于低吸水率的瓷质砖、玻化砖等瓷砖，没有润湿性就没有粘结强度。
低粘度，高掺量，润湿性好，强度损失小-------选C1/C2
高粘度，低掺量，润湿性差，降低成本-------选C0/C1
第二种是淀粉醚。

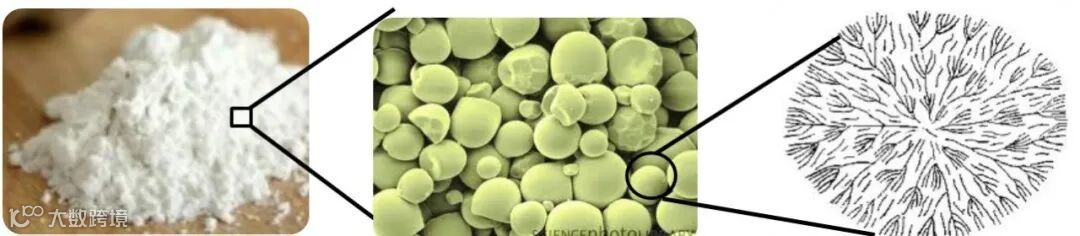

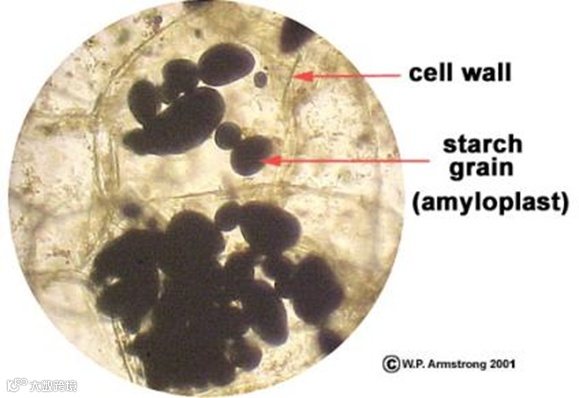

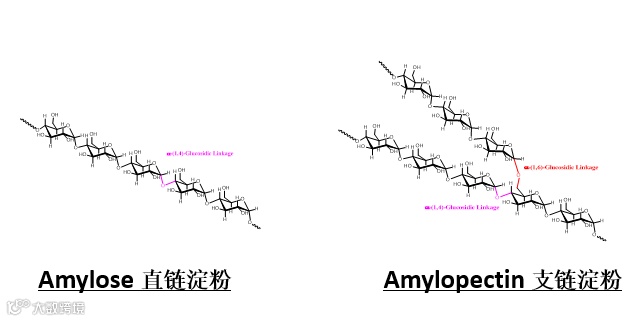

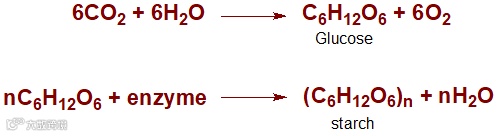

淀粉是一种由大量葡萄糖单体以糖苷键结合形成的多糖类物质。

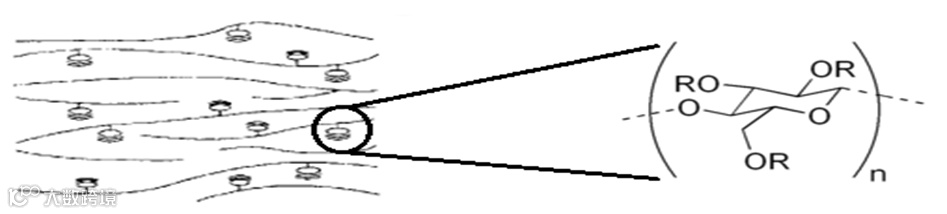

淀粉醚化即为淀粉醚，支链淀粉是淀粉醚的主要成分，可赋予砂浆屈服应力并在一定程度上增强砂浆内聚力。

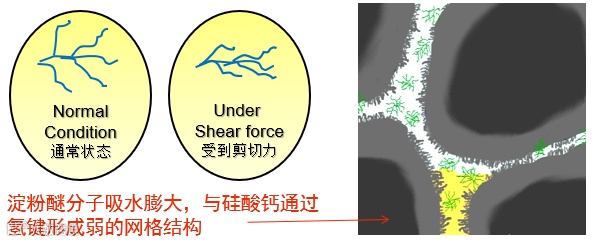

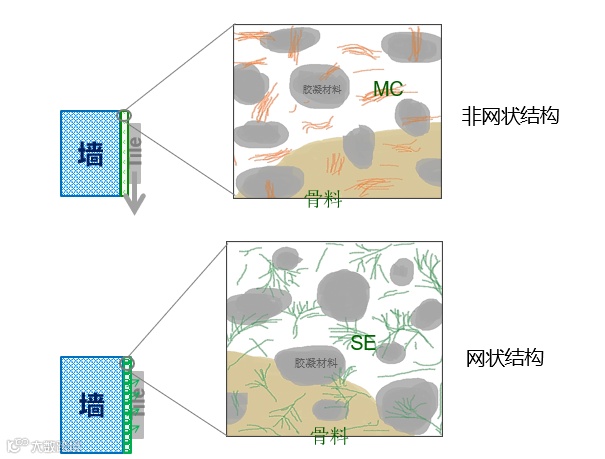

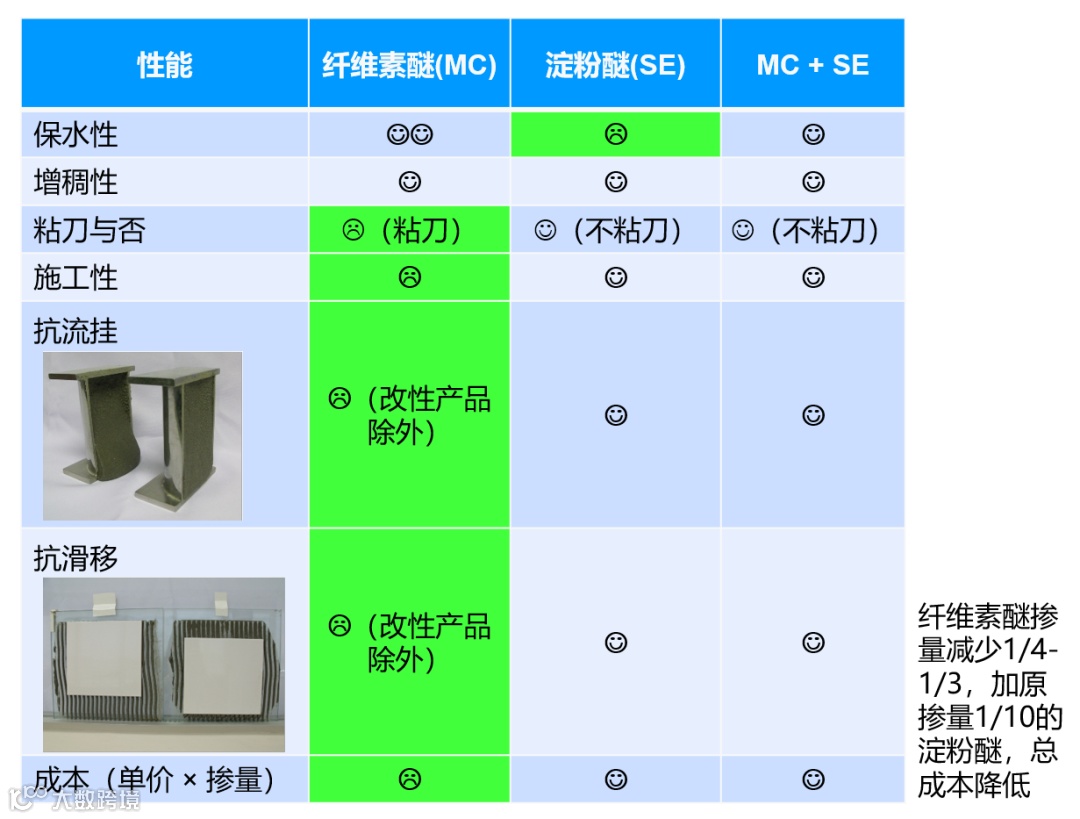

淀粉醚与纤维素醚作用机理比较：

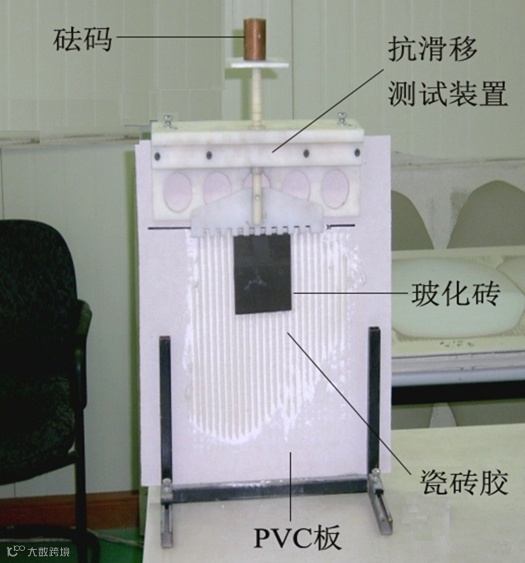

两种抗滑移性的对比：
四、瓷砖胶的其他相关知识

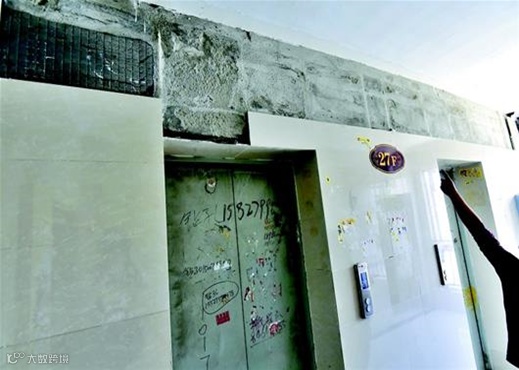

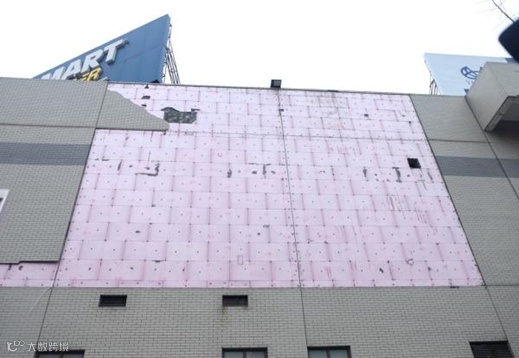

瓷砖胶常掉的原因与解决方法。
1.与基材或砖背粘结力不足。要增加刚性胶粉掺量增强粘结力。
2.柔性不足，胶层开裂或面砖破坏。要使用柔性胶粉，掺入木纤维改善抗开裂性。
3.有效粘结面积不足。要镘刀法或施工，有效粘结面积可达95%；增加低粘度纤维素醚掺量增加润湿性。
4.瓷砖滑移。添加适量淀粉醚，掺入甲酸钙增加早期强度，重砖大砖铺贴后采取固定措施。
其他瓷砖胶添加剂
木纤维：辅助保水，使水分分布均匀，抗裂，辅助抗滑移，适用于S型瓷砖胶。
甲酸钙：提高早期强度，冬季寒冷地区所有瓷砖胶必加。
