导读：提高生产力的同时有效保护操作人员和现场人员因压力机滑块移动带来的危险。

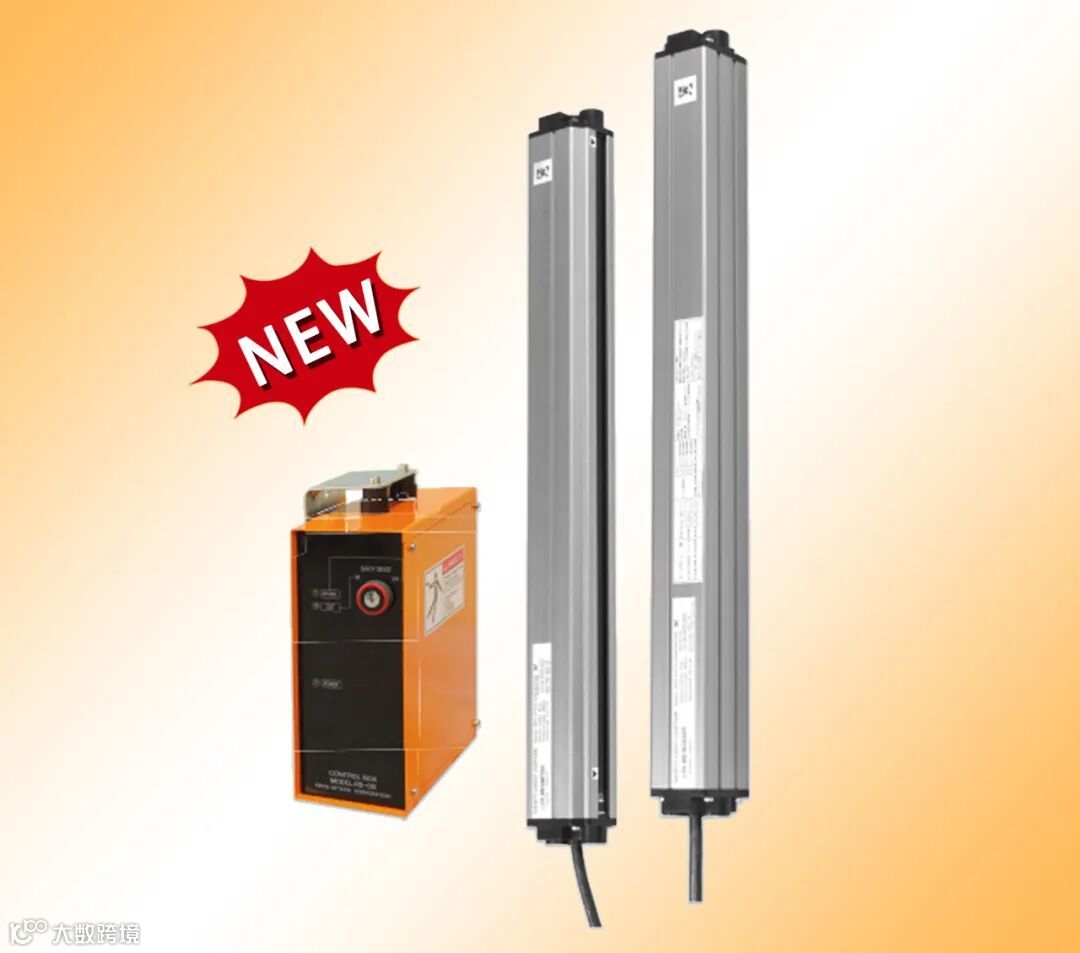

压力机用光电式安全装置

r-PA系列

--RIKEN

r-PA系列对射式压力机安全装置,具备可靠的故障保护性能，可有效保护操作人员和现场人员因压力机滑块移动带来的危险。

在冲压操作过程中，r-PA会在保护区域内形成帘状的"光幕”如果操作人员的手指伸入到该区域，光电保护器立即输出停止信号，使压力机停止运行。

r-PA装有自身故障检测回路，如果，光电保护器内任何一个零部件有故障,光电保护器将输出停止信号给压力机，使压力机停止运行,直到故障排除后压力机才能重新运行。

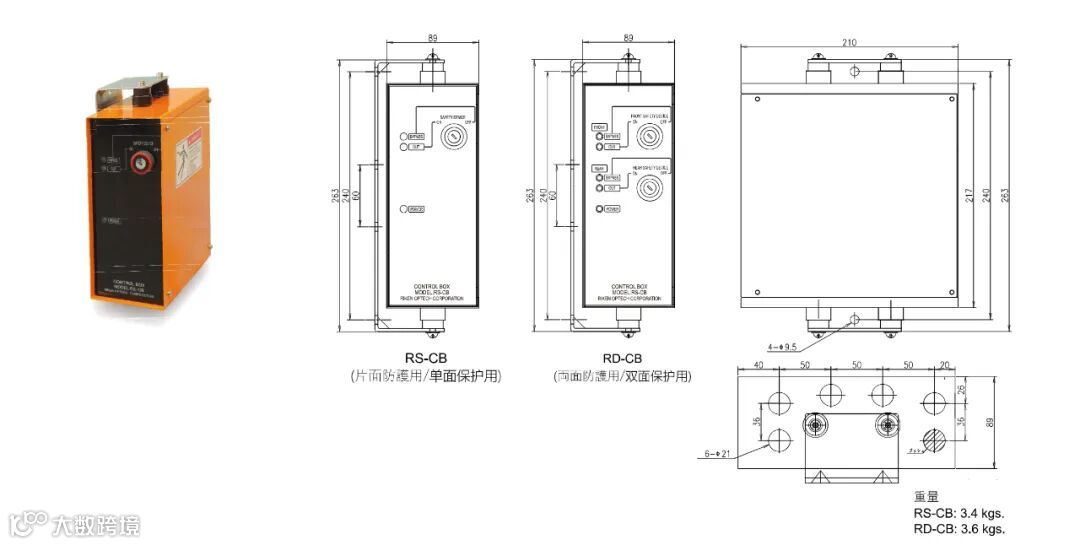

r-PA控制箱

型号	RS-CB, RD-CB
响应时间	ON→OFF:10ms以下、OFF-ON:20ms以下
输入电压	AC100V~AC230V
电源容量	RS-CB/RD-CB:24V 2.7A(64.8W)
输出触点	2A触点额定负载AC250V 5A
钥匙开关触点	1C触点，额定负载AC250V 5A
显示灯单面型：	输出表示灯(红/绿色LED: 1个),无效指示灯(橙色LED: 1个),电源指示灯(绿色LED: 1个)
显示灯双面型：	输出表示灯 (红/绿色LED: 2个),无效指示灯(橙色LED: 2个),电源指示灯(绿色LED: 1个)
环境温度	動作時:-10~55℃(但不结冰)保存時:-30~70℃C
环境湿度	勤作時:35~85%RH(但不结露)保存时:35~95%RH
绝缘电阻	20MQ以上(DC500VM)
耐电压	AC1500V 50/60Hz 1分钟
抗震性	X、Y、Z各方向 400Hz,10G,1时间

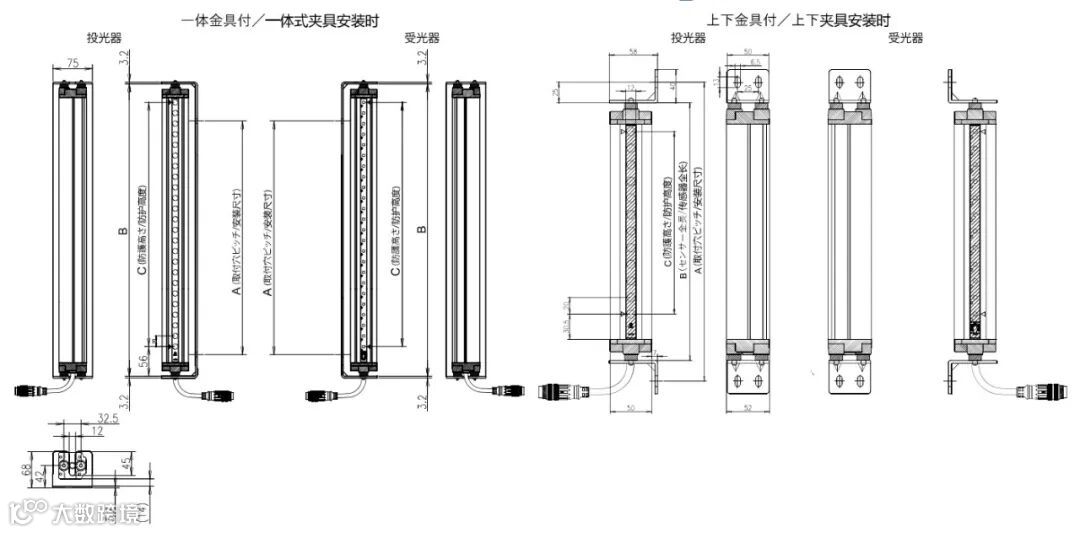

r-PA光传感器

型号	r-PA

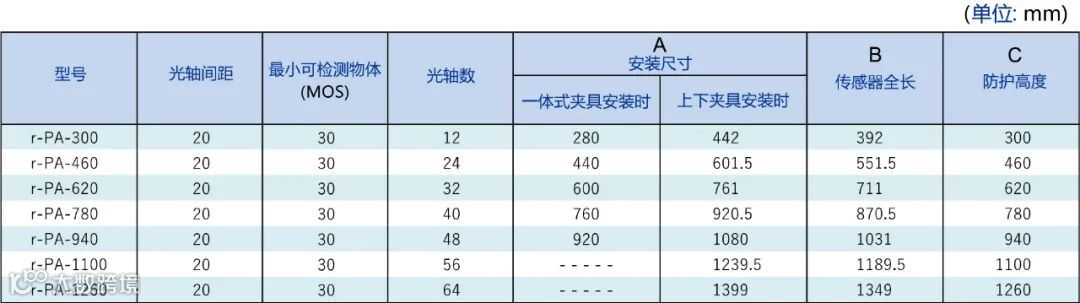

光轴数	8~100 (防护高度 140~ 1980、80mm间隔) 标准
光轴间距	20mm
分辨率	30mm
检测距离	0.2~8m
响应时间	参考附表
电源电压	投受光器电源电压DC24V+20%(波纹电压p-p10%以下)
功耗	投受光器的功耗参考附表
光源	红外线LED (波长870nm)
输出（OSSSD）	PNP晶体管数出x2 、负载电流300mA以下
反向输出（非急停输出出力）	PNP晶体管数出x2 、负载电流300mA以下
输入电压	ON 电压：+24V OFF 电压：0V
开口角	检测距离3m以上时 +5以内
表示灯	投光器：电源灯（绿色LED1）测试灯（橙色LED1）
表示灯	受光器：ON/OFF 输出指示灯(绿色LEDx1、红色LEDx1) 内部错误指示灯 (红色LEDx4)
环境温度	运行时: -10~ 55C (但不结冰) / 保存时: -30 ~ 70
环境湿度	运行时: 35~ 85%RH (但不结露) / 保存时: 35 ~ 95%RH
使用环境照度	白炽灯:受光面照度3,000lx以下太阳光: 受光面照度10,000lx以下
绝缘电阻	20MQ以上 (电路与外壳之间500V)
耐电压	AC1000V 50/60Hz 1分周
IP等级	投受光器: IP65
抗震性	误勤作: 10~ 55Hz、复振幅0.7m、X、Y、Z各方向 20掃引
抗冲击	误勤作: 100m/s2、{10G)、X、Y、Z各方向 1000回
