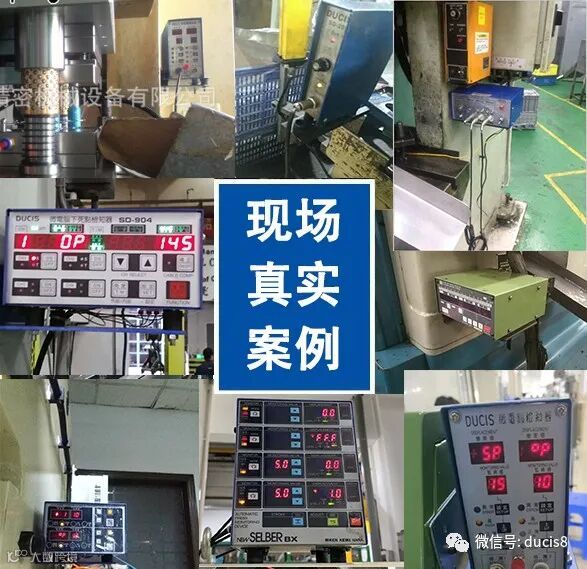

  下死點連續沖壓模检知器用途

检知模具的跳屑、废料、叠料，附带功能：无料，挤料，利用高度差进行检测。

针对高速自动冲压过程中产品压伤，材料厚度异常、冲件重叠、模具内有废料等难以目视检测，由该检知器自动检测，并适时停机保护机械及模具，防止模具被打坏，有效提高产品质量及冲件品质。

适用于高速与低速冲床：

高精度下死点检知器（0.1μm）：SD-902/904   SD-912/914（此机台有数据输出拷贝功能.）

适用于低速冲床:

低精度下死点检知器（1.μm）：SD-401/402   SD-411/412/414

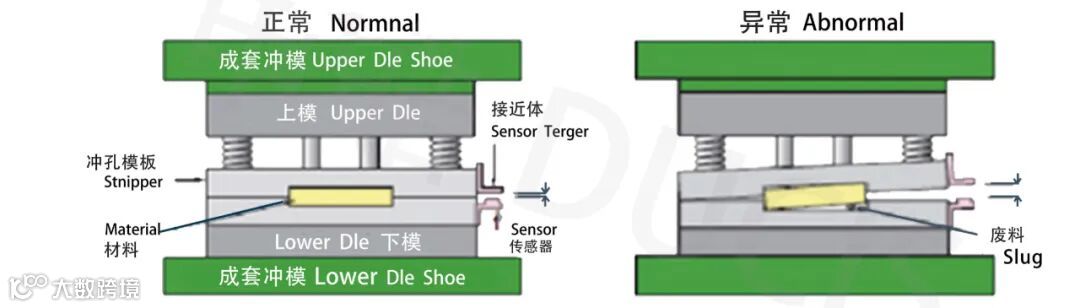

原理图

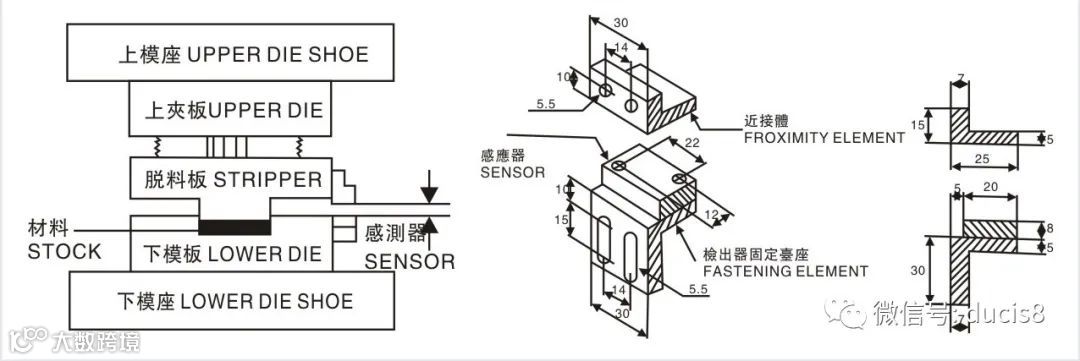

传感器安装图

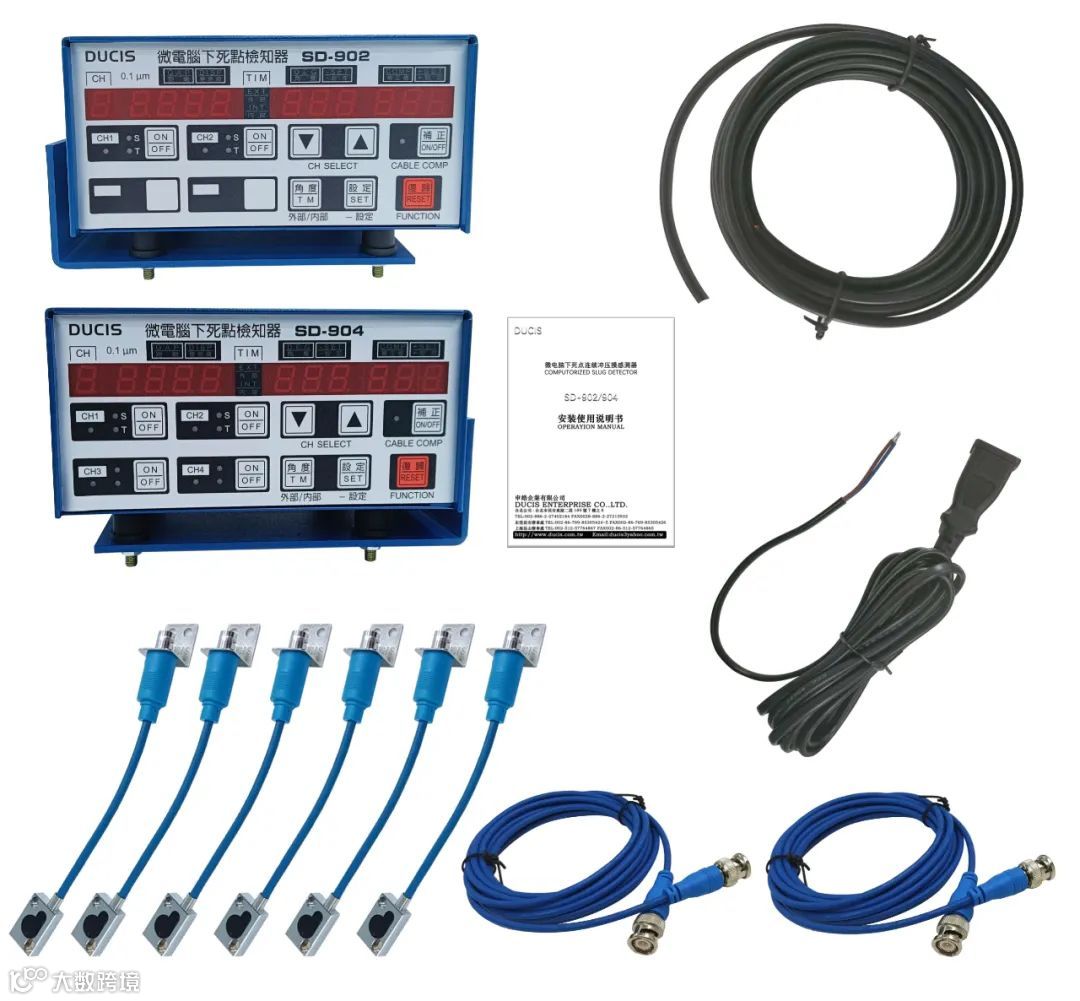

SD-902/904

高精度下死點連續沖壓模感測器规格

品名	型号	精度	精度范围	适用温度	最大运转速度	外形尺寸
下死点检知器	SD-902	0.1μm	±0.1μm～±99μm	0～50℃	4000 S.P.M	164W×94H×152D
下死点检知器	SD-904	0.1μm	±0.1μm～±99μm	0～50℃	4000 S.P.M	164W×94H×152D

SD-902一臺主機，二個輸出裝置（雙點）

SD-904一臺主機，四個輸出裝置（四點）

• 提高精密度：

傳感信號處理電路更精密，準確到最高分辨率1μ/ 0.1μ，下死點的微量位移也可檢測。1μ模式下感應範圍增加至2.5mm。

• 高度準確的位移量顯示：

位移量可在數字顯示器上顯示，高精密讀數工作狀況容易確定。

• 傳感器電纜數值度自由選擇：

數值補正功能可以當場調整，每個CH電纜長度可自由設置。

• 加強的檢測定時功能：

外部定時以沖床凸輪訊號控制，內部定時以每個CH自動設定，內部角度定時不用外部凸輪及外部定時同樣可檢測。

• 可進行定時檢測：

  測試外部凸輪在定時狀態下，測試一個有故障性能的傳感器之狀態。

• 能檢測傳感器的斷路：

傳感器未連接、傳感器不良、電纜斷線等傳感器的斷路發生，輸出停止信號，顯示異常OP。

• 可選擇使用有效及無效裝置。




• 可選擇使用絕對值及平均值。




• ES：增加二組誤送功能，可自行選擇材料無料檢知、擠料檢知。




• SP：速度異常及停機時出現，或沖壓時上下鐵塊突然脫落時出現，可選擇SP或取消SP。




• 增加提前檢知功能：

使用在0.5mm以下且軟性材料(銅料)上，提前在料屑被壓平前檢出異常。

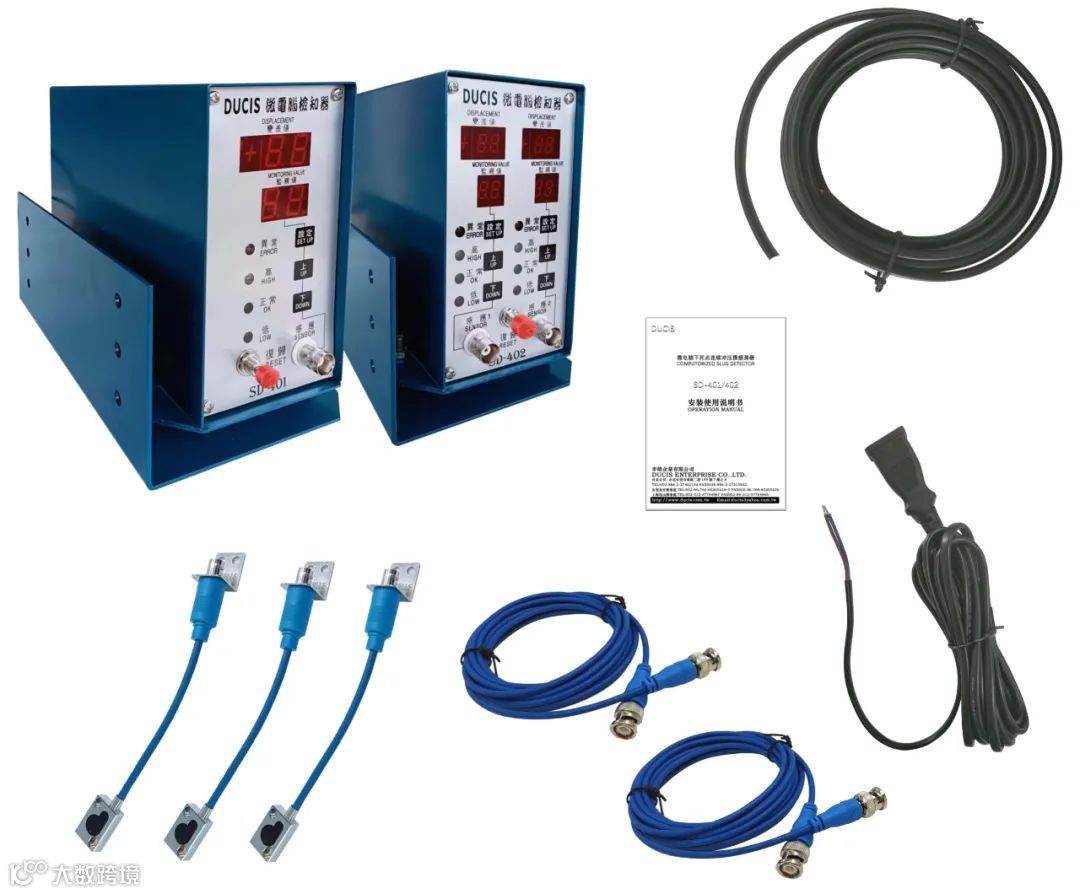

SD-401/402

下死點連續沖壓模感測器规格

品名	型号	精度	精度范围	适用温度	最大运转速度	外形尺寸
下死点检知器	SD-401	1μm	±1μm～±99μm	0～50℃	2000 S.P.M	105W×140H×185D
下死点检知器	SD-402	1μm	±1μm～±99μm	0～50℃	2000 S.P.M	105W×140H×185D

SD-401一台主機，一個輸出裝置（單點）

SD-402一台主機，二個輸出裝置（雙點）

• 感測器操作設定距離：

為（A）位置0.8mm至1.2mm，請按設定開關後出現199至0，再移動感測頭鏡塊就可調整到80～120的操作距離。（也就是0.8mm至1.2mm）。設定完成後需要再按設定開關復原。

• 監視值設定之操作：

精密度設定範圍±1μm～±99μm，監視值依您實際需要的精度而設定。

• 當沖模開始運作此檢知前四次顯示數字為模具高度測試平均值。（當沖床電源開關切掉“OFF”或感應線離開感應器再重新插入感應器等，此值才會重新計算）。




• SP：速度異常及停機時會出現；另外原因：沖壓時，上、下鏡塊突然脫落時會出現。




• OP:為感測線及感測頭斷線或者感測線拉開時會出現。




• HI：太高異常紅燈及高的黃色燈會亮。（距離超過1.2mm以上）




• LO：太低異常紅燈及低的紅色燈會亮。（距離低於0.8mm以下）




• ES:為誤送檢知、材料無料檢知、擠料檢知等異常時會出現。




• 功差值顯示超過設定值時，異常燈會亮。




• 本機台有自我檢知功能。




• 此機台規格設定值為1μm單位，可依模具精度需要而選擇。




• 此檢知可加裝誤送檢知、材料無料檢知（電眼檢知）、擠料檢知（感測棒檢知）。

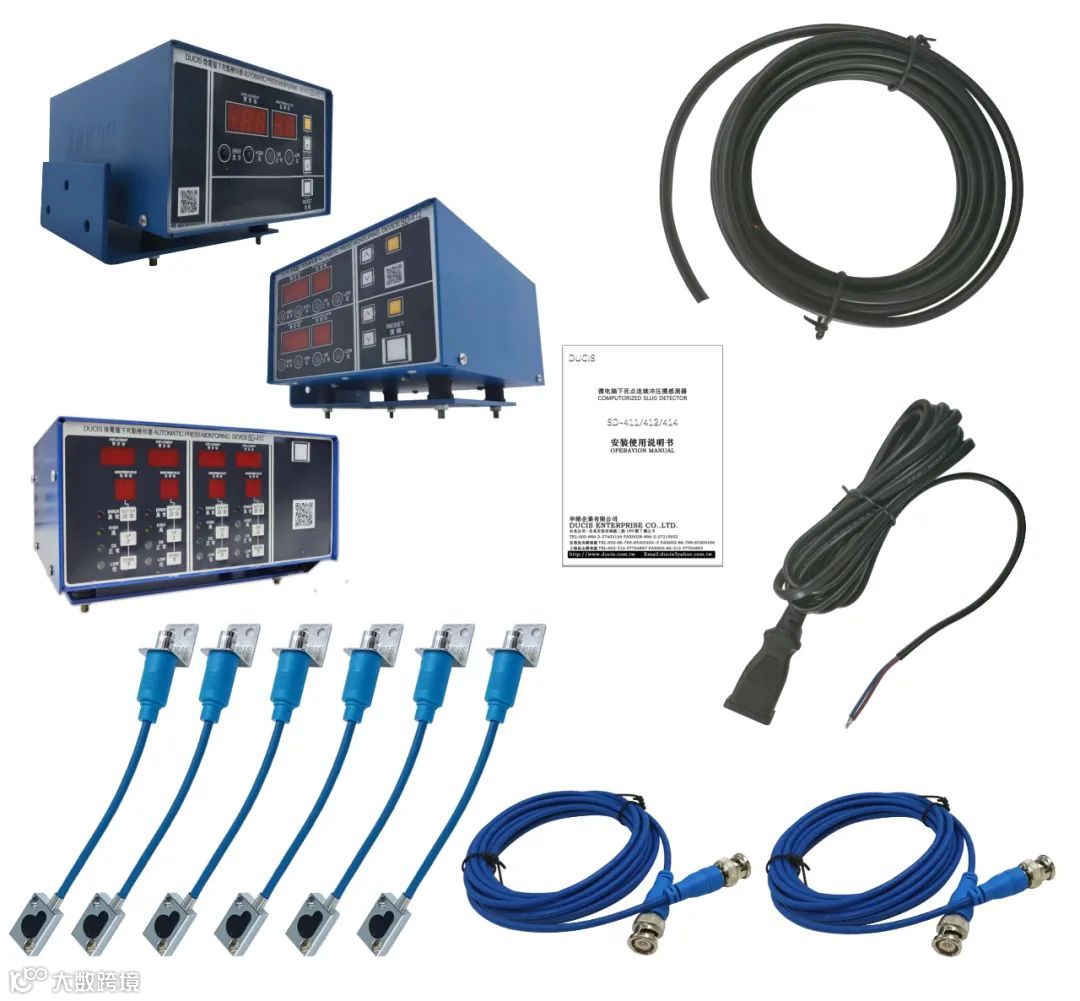

SD-411/412/414

下死點連續沖壓模感測器规格

品名	型号	精度	精度范围	适用温度	最大运转速度	外形尺寸
下死点检知器	SD-411	1μm	±1μm～±99μm	0～50℃	2000 S.P.M	147W×180H×90D
下死点检知器	SD-412	1μm	±1μm～±99μm	0～50℃	2000 S.P.M	147W×180H×90D
下死点检知器	SD-414	1μm	±1μm～±99μm	0～50℃	2000 S.P.M	147W×180H×90D

SD-411一台主機，一個輸出裝置（單點）

SD-412一台主機，二個輸出裝置（雙點）

SD-414一台主機，四個輸出裝置（四點）

• 感測器操作設定距離：

為（A）位置0.8mm至1.2mm，請按設定開關後出現199至0，再移動感測頭鏡塊就可調整到80～120的操作距離。（也就是0.8mm至1.2mm）。設定完成後需要再按設定開關復原。

• 監視值設定之操作：

精密度設定範圍±1μm～±99μm，監視值依您實際需要的精度而設定。

• 當沖模開始運作此檢知前四次顯示數字為模具高度測試平均值。（當沖床電源開關切掉“OFF”或感應線離開感應器再重新插入感應器等，此值才會重新計算）。




• SP：速度異常及停機時會出現；另外原因：沖壓時，上、下鏡塊突然脫落時會出現。




• OP:為感測線及感測頭斷線或者感測線拉開時會出現。




• HI：太高異常紅燈及高的黃色燈會亮。（距離超過1.2mm以上）




• LO：太低異常紅燈及低的紅色燈會亮。（距離低於0.8mm以下）




• ES:為誤送檢知、材料無料檢知、擠料檢知等異常時會出現。




• 功差值顯示超過設定值時，異常燈會亮。




• 本機台有自我檢知功能。




• 此機台規格設定值為1μm單位，可依模具精度需要而選擇。




• 此檢知可加裝誤送檢知、材料無料檢知（電眼檢知）、擠料檢知（感測棒檢知）。

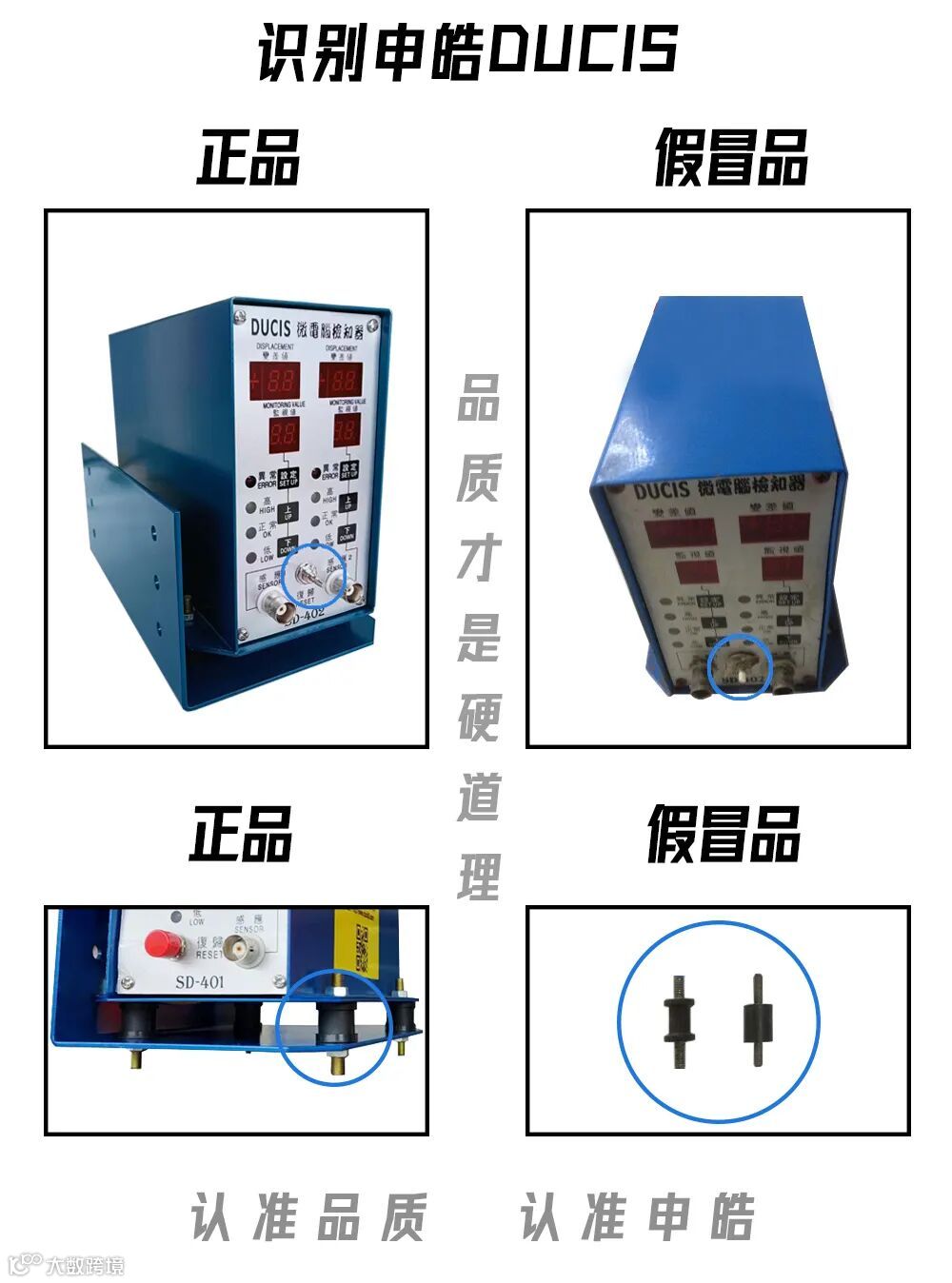

机壳、底座、感测头、感测线均有DUCIS防伪标志
