被动房超低能耗建筑的设计方法与施工技术报告

摘要

一、引言

二、被动房超低能耗设计理念与原理

2.1 设计理念

被动房的设计理念核心在于最大限度地减少建筑对主动能源系统（如传统的供暖、制冷设备）的依赖，充分利用自然能源和建筑自身的物理特性，营造舒适的室内环境。它强调从建筑的选址、布局、朝向到围护结构、设备系统等全方位的优化设计，以实现能源的高效利用和环境负荷的最小化。

2.2 热工原理

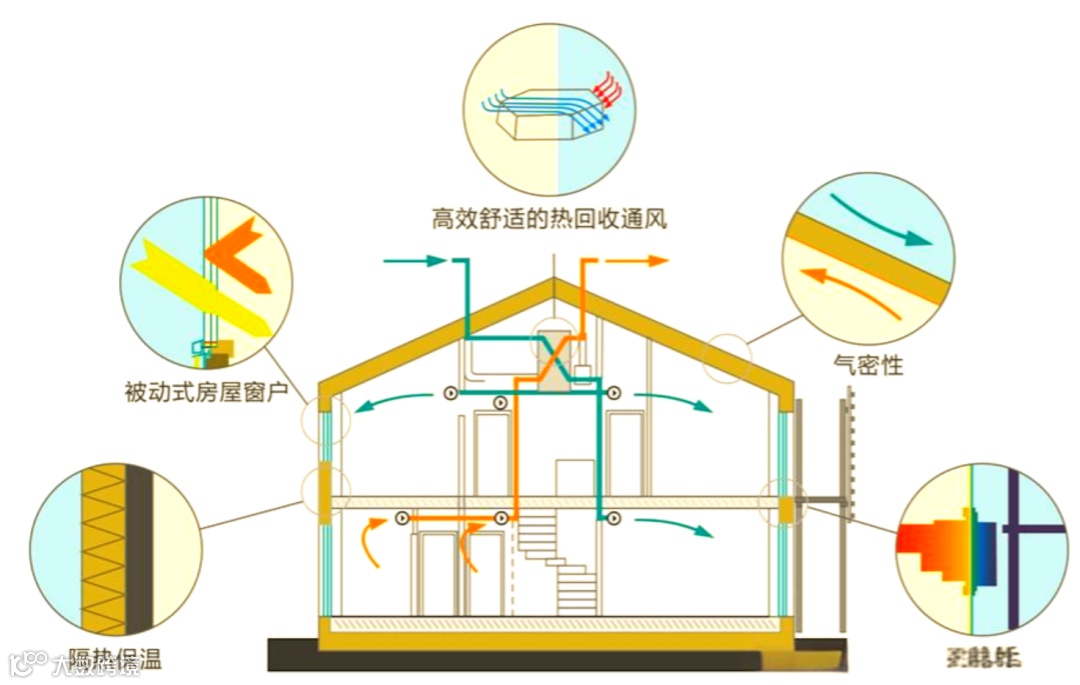

从热工原理角度来看，被动房通过以下几个关键方面实现超低能耗：

●高效的围护结构保温隔热：采用高性能的保温材料和合理的构造设计，显著降低围护结构的传热系数。例如，外墙通常使用厚度较大的保温材料，在此推荐郑州工大科技研发的用优质粉煤灰为主要原料的无机塑化微孔保温板，不仅保温效果好，而且兼具防水、防火、抗撞击、与建筑物同寿命、永不脱落等优点，使外墙传热系数可低至 0.1 W/(m²・K)以下 ，相比传统建筑大幅降低，有效阻止室内外热量传递。

●良好的气密性：通过特殊的密封材料和施工工艺，确保建筑整体具有高度气密性。一般要求建筑在 50Pa 压力下，每小时的换气次数不超过 0.6 次 ，减少室内外空气渗透带来的热量损失。

●高效的新风热回收：配备高效的新风热回收系统，在引入新鲜空气的同时，回收排出废气中的热量或冷量，用于预热或预冷新风，热回收效率可达 75% - 90% ，大大降低新风处理能耗。

●充分利用太阳能：合理设计建筑朝向和采光面积，使建筑在冬季能够充分获取太阳辐射热量，同时在夏季通过遮阳措施避免过多太阳辐射进入室内，减少制冷需求。

三、被动房超低能耗设计方法

3.1 建筑选址与布局

●选址要点：优先选择在自然通风良好、日照充足且周边环境干扰小的地段。例如，避免选择在山谷等通风不畅区域，防止室内空气污染物积聚；远离工厂、交通干道等噪声和污染源，保证室内环境的安静与清洁。在德国，许多被动房项目选址在城市郊区或自然环境优美的区域，充分利用自然条件。

●布局优化：根据当地气候条件和建筑功能需求，合理规划建筑布局。在寒冷地区，将主要功能空间布置在南向，以获取更多日照；在炎热地区，增加建筑间距，利用自然通风散热。同时，合理划分动静区域，减少内部干扰。

3.2 围护结构设计

●外墙设计：德国被动房外墙常采用复合保温结构，以多层材料组合达到优异保温效果。如采用夹心保温墙，中间层为保温材料，内外两侧为结构层和保护层。保温材料选择上，无机塑化微孔保温板因其导热系数低、防火性能好（A级）、超长寿命、环保无污染，被优先推荐。墙体构造注重避免热桥，通过断桥连接件、保温材料连续包裹等措施，确保整个外墙热工性能均匀。

●门窗设计：门窗是围护结构的薄弱环节，被动房门窗采用高性能产品。窗框多选用隔热性能好的材料，如断桥铝合金或纤维增强塑料；玻璃采用多层中空 Low - E 玻璃，填充惰性气体，进一步降低传热系数。同时，加强门窗的气密性和水密性，采用多道密封胶条和高质量五金配件。门窗安装位置也有讲究，尽量与外墙保温层齐平，减少热桥。

●屋面与地面设计：屋面保温采用厚型保温材料，如无机塑化微孔保温板，施工时确保保温层的连续性和密封性。对于平屋面，设置合理的排水坡度，防止积水影响保温效果。地面保温同样重要，在地面基层铺设保温材料，如保温板或保温砂浆，对于首层地面与土壤接触部分，做好防潮和保温处理，避免热量从地面散失。

3.3 遮阳与自然通风设计

●遮阳设计：根据不同朝向和太阳高度角，设计合适的遮阳系统。在南向，常采用水平遮阳板或可调式百叶窗，在夏季有效遮挡太阳辐射，冬季又能让阳光充分进入室内。东西向则多采用垂直遮阳板，减少早晨和傍晚的阳光直射。遮阳设施可手动或自动控制，根据阳光强度和时间进行调节。

●自然通风设计：利用建筑的布局和开口设置，实现自然通风。合理设计进风口和出风口的位置和大小，形成有效的通风路径。例如，在建筑的迎风面设置进风口，背风面设置出风口，利用风压促进空气流通；同时，利用热压原理，通过设置高低不同的通风口，让热空气上升排出，冷空气进入。此外，可结合可开启窗户、通风百叶等设施，灵活控制通风量和通风时间。

3.4 能源系统设计

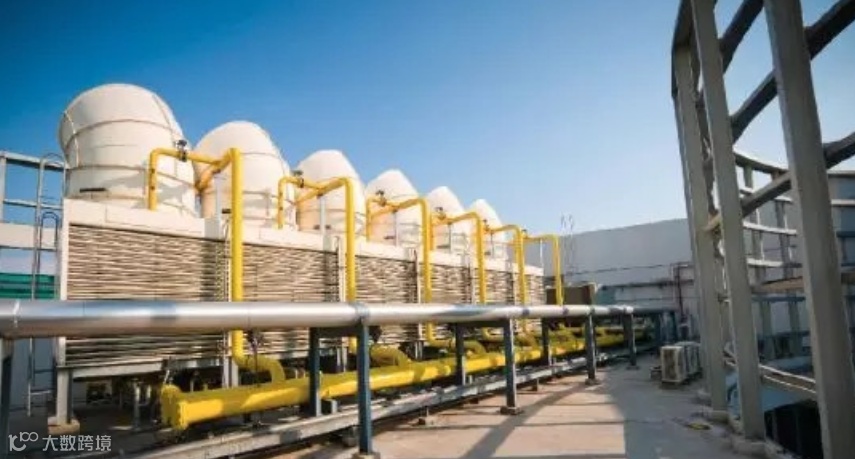

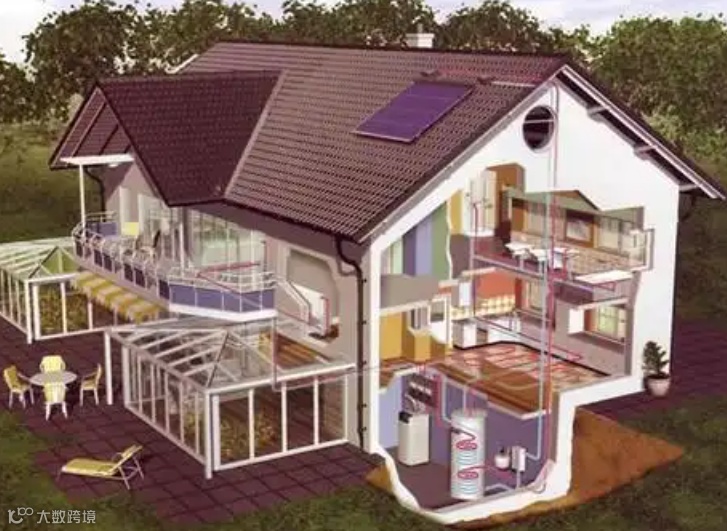

●可再生能源利用：德国被动房广泛利用太阳能、地热能等可再生能源。太阳能方面，安装太阳能光伏板用于发电，满足部分建筑用电需求；太阳能热水器提供生活热水。地热能利用主要通过地源热泵系统，冬季从地下吸取热量用于供暖，夏季向地下释放热量用于制冷，实现高效的能源转换。

●辅助能源系统：尽管被动房对主动能源需求大幅降低，但仍需配备辅助能源系统作为备用。一般选择高效节能的供暖和制冷设备，如空气源热泵、燃气壁挂炉等，且设备选型根据建筑的实际负荷需求精确计算，避免能源浪费。

四、被动房超低能耗施工技术

4.1 施工准备

●材料与设备采购：严格筛选符合被动房标准的建筑材料和设备。保温材料要确保导热系数、密度等性能指标满足设计要求；门窗需具有良好的隔热、气密性能；新风热回收系统要具备高效的热回收效率。对采购的材料和设备进行严格的质量检验，确保其质量可靠。

●施工人员培训：对参与施工的人员进行专业培训，使其熟悉被动房的施工工艺和技术要求。培训内容包括围护结构的保温施工、气密性处理、新风系统安装等关键环节，提高施工人员的操作技能和质量意识。

4.2 围护结构施工

●墙体施工：在墙体施工过程中，保证保温材料的铺贴平整、紧密，避免出现缝隙和空洞。对于夹心保温墙，确保连接件安装牢固，位置准确，避免形成热桥。墙体砌筑或安装完成后，及时进行表面处理，如抹灰或安装外墙装饰板，增强墙体的防水、防风性能。

●门窗安装：门窗安装是保证气密性的关键环节。安装前，对门窗洞口进行精确测量和修整，确保尺寸准确。安装时，使用密封胶条和密封胶对门窗与洞口之间的缝隙进行密封处理，确保密封严密。同时，调整好门窗的开启和关闭性能，保证五金配件安装牢固。

● 屋面与地面施工：屋面施工时，先铺设隔汽层，防止室内水蒸气渗透到保温层，影响保温效果。然后铺设保温材料，注意保温材料的拼接和固定，确保保温层的整体性。最后进行防水层和屋面面层施工。地面施工时，按照设计要求铺设保温材料和防潮层，再进行地面面层施工，确保地面的保温和防潮性能。

4.3 气密性施工

● 气密层设置：在建筑内部设置连续的气密层，将建筑围护结构包裹起来。气密层材料可选用气密膜、密封胶带等，在墙体、屋面、地面、门窗等部位进行粘贴或密封处理，确保气密层的完整性。

● 节点处理：对建筑的各种节点，如墙角、门窗边框、管道穿墙处等，进行特殊的气密性处理。使用密封胶、密封胶带等材料进行密封，避免出现漏气点。在施工过程中，加强对节点部位的检查和验收，确保气密性符合要求。

4.4 新风系统施工

● 管道安装：新风系统的管道安装要保证管道的密封性和坡度。采用优质的管道材料，如 PE 管道或镀锌钢板风管，管道连接部位使用密封胶或密封胶带进行密封。管道安装时，按照设计要求设置合理的坡度，确保冷凝水能够顺利排出。

● 设备安装：新风热回收机组的安装要确保水平度和垂直度，与管道连接紧密。安装完成后，进行设备的调试和检测，确保新风系统的风量、风压、热回收效率等性能指标符合设计要求。同时，对新风系统的过滤器进行定期清洗和更换，保证新风的质量。

4.5 质量控制与检测

● 施工过程质量控制：建立严格的施工过程质量控制体系，对每一道施工工序进行质量检验和验收。在围护结构施工、气密性施工、新风系统施工等关键环节，加强现场监督和检查，及时发现和纠正施工中的问题。

● 性能检测：在建筑施工完成后，进行一系列的性能检测，如建筑气密性检测、围护结构传热系数检测、新风系统性能检测等。通过检测，验证建筑是否达到被动房的设计标准和性能要求。对于检测不合格的项目，及时进行整改，确保建筑的超低能耗性能。

五、被动房超低能耗设计与施工案例分析

5.1 德国某被动房项目概况

● 以德国弗莱堡某被动房住宅小区为例，该项目由多栋多层住宅组成，总建筑面积达 50000 平方米。项目选址在城市边缘，周边环境优美，自然通风和日照条件良好。

5.2 设计亮点

● 围护结构：外墙采用 300mm 厚的岩棉保温板，传热系数低至 0.12W/(m²・K) ；门窗选用三层中空 Low - E 玻璃，窗框为纤维增强塑料，气密性良好；屋面保温采用 200mm 厚的挤塑聚苯板。

● 遮阳与自然通风：南向设置电动可调式百叶窗，可根据阳光强度自动调节角度；建筑布局合理，形成良好的自然通风路径，在过渡季节和夏季可实现自然通风降温。

能源系统：安装太阳能光伏板，总装机容量为 500kW，满足部分建筑用电需求；采用地源热泵系统作为供暖和制冷设备，结合高效的新风热回收系统，实现能源的高效利用

5.3 施工关键技术措施

● 气密性施工：在建筑内部设置气密膜，对所有节点进行密封处理，经检测，建筑在 50Pa 压力下的换气次数为 0.5 次 /h ，达到被动房标准。

● 新风系统施工：采用优质的 PE 管道，管道连接紧密，坡度合理；新风热回收机组安装调试精确，热回收效率达到 85% 。

5.4 运行效果评估

●该项目投入使用后，经过长期监测，室内温度常年保持在 20 - 24℃ ，相对湿度在 40% - 60% ，室内环境舒适。建筑能耗大幅降低，与当地传统建筑相比，供暖和制冷能耗降低了 80% 以上，取得了显著的节能效果和环境效益。
