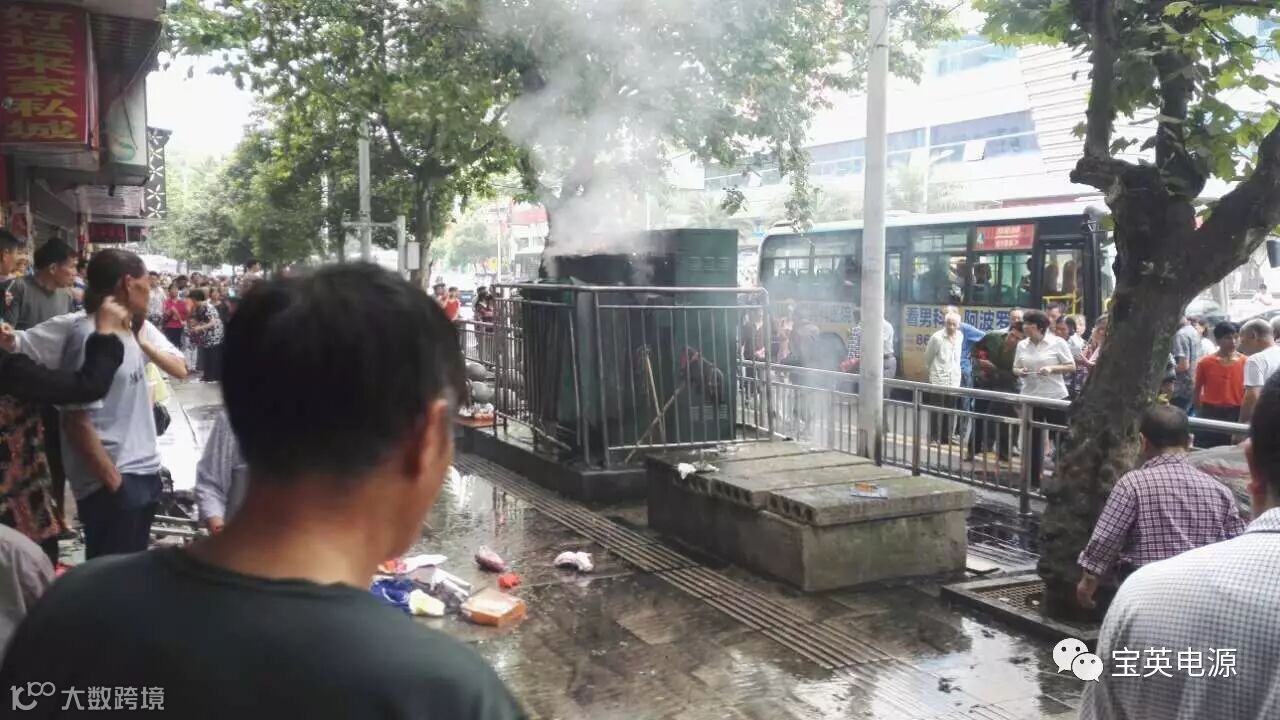

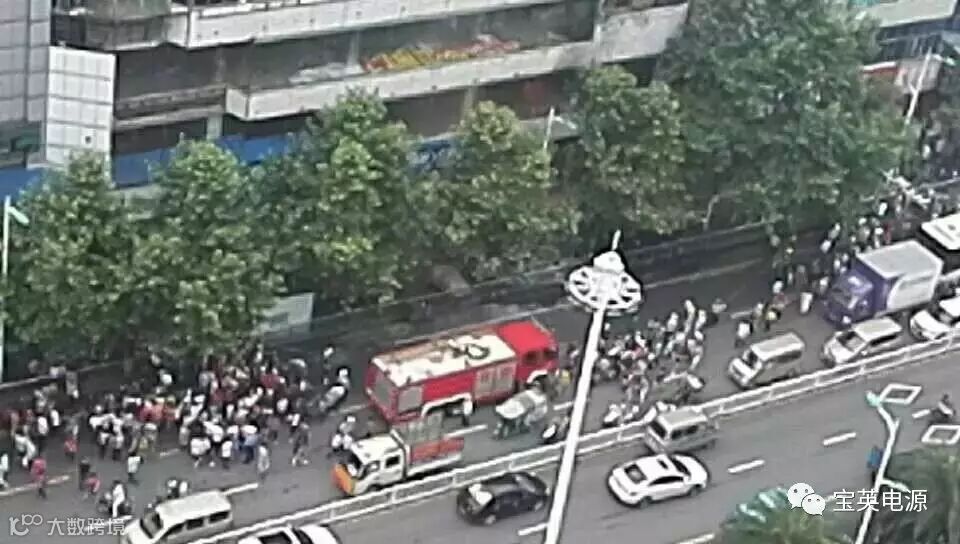

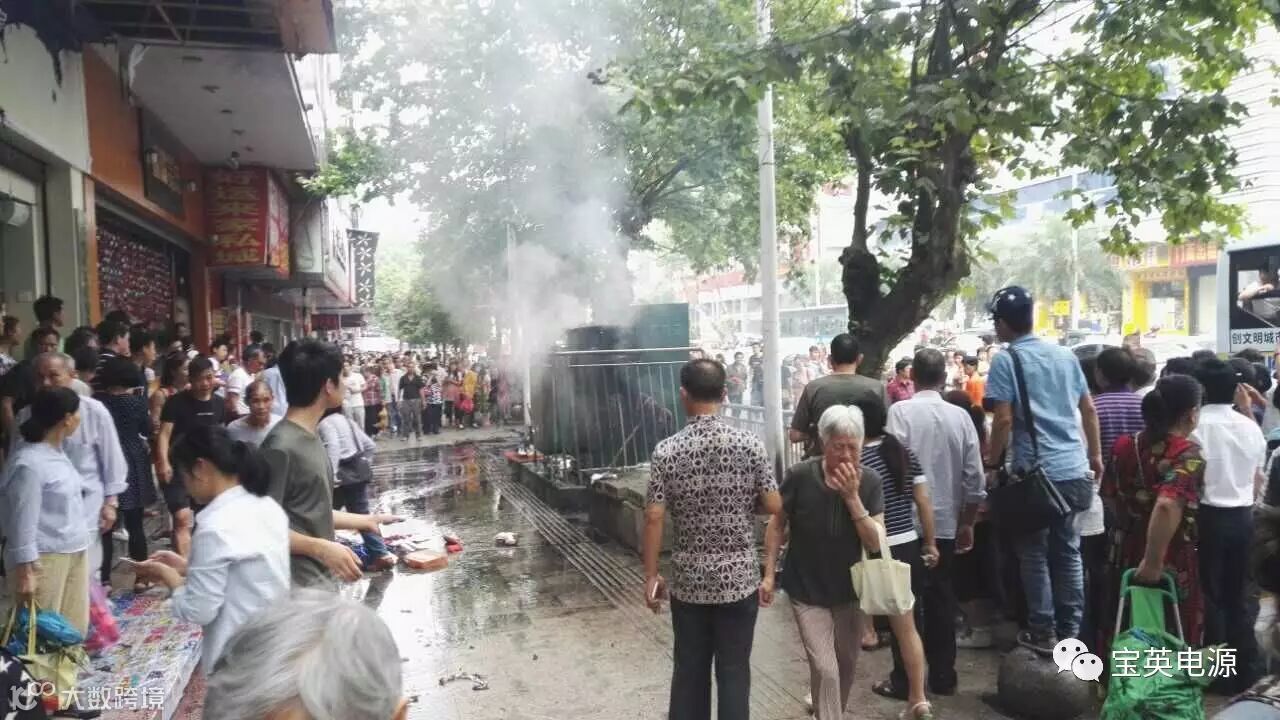

目前虎岩公园一带停电请做好照明准备
变压器发生火灾和爆炸的原因分析
变压器是利用电磁感应原理，把交流电能转变为不同电压、电流等参数的另一种电能的设备。它内部的绝缘衬垫和支架，大多采用纸、棉纱、布、木材等有机可燃物质，并有大量的绝缘油，如1000千瓦的变压器大约用木材0.012立方米，纸料40公斤，绝缘油1吨。因此，它的火灾危险性在于易燃烧，变压器内部一旦发生严重过载、短路，可燃的绝缘材料和绝缘油就会受高温或电弧作用，分解燃烧，并产生大量气体，使变压器内部的压力急剧增加，造成外壳爆裂，大量喷油，燃烧的油流又进一步扩大了火灾危害，并造成大面积停电，影响正常的生产和生活。运行中的变压器发生火灾和爆炸的原因有以下几个方面：
（一）绝缘损坏
1.线圈绝缘老化
当变压器长期过载，会引起线圈发热，使绝缘逐渐老化，造成匝间短路、相间短路或对地短路，引起变压器燃烧爆炸。因此，变压器在安装运行前，应进行绝缘强度的测试，运行过程中不允许过载。
2.油质不佳，油量过少
变压器绝缘油在储存、运输或运行维护中不慎而使水分、杂质或其他油污等混入油中后，会使绝缘强度大幅度降低。当其绝缘强度降低到一定值时就会发生短路。因此放置时间较长的绝缘油在投入运行前，必须进行化验，如水分、杂质、粘度、击穿强度、介质损失角、介电常数等项。运行中，也应定期化验油质。发现问题，应及时采取相应的措施。
3.铁芯绝缘老化损坏
硅钢片之间绝缘老化，或者夹紧铁芯的螺栓套管损坏，使铁芯产生很大的涡流，引起发热而使温度升高，也将加速绝缘的老化。
变压器铁芯应定期测试其绝缘强度（测试方法和要求与线圈相同），发现绝缘强度低于标准时，要及时更换螺栓套管或对铁芯进行绝缘处理。
4.检修不慎，破坏绝缘在吊芯检修时，常常由于不慎将线圈的绝缘和瓷套管损坏。瓷套管损坏后，如继续运行，轻则闪络，重则短路。因此，检修时应特别谨慎，不要损坏绝缘。检修结束之后，应有专人清点工具（以防遗漏在油箱中造成事故），检查各部件、测试绝缘等，确认完整无损，安全可靠才能投入运行。此外在检修时更要注意引线的安全距离，防止由于距离不够而在运行中发生闪络，造成事故。
（二）导线接触不良
线圈内部的接头、线圈之间的连接点和引至高、低压瓷套管的接点及分接开关上各接点，如接触不良会产生局部过热，破坏线圈绝缘，发生短路或断路。
变压器制造质量分析
国家电网公司从2010年以来，制定了变电设备监造大纲和变压器监造作业规范，建立了设备质量监督工作标准，项目单位、制造单位和监造单位共同配合，各自规范工作流程，设备质量逐年稳步提高，设备安装投运后，故障率明显降低，取得了显著效果。但变压器运行过程中暴露出来的问题也不少。据有关部门对2005年以来集中招标采购的变压器出现的故障情况进行的统计分析，82%的故障与生产制造有关。现分类归纳近三年我们公司监造283台电力变压器过程中，发现的145起质量问题，分析产生的原因，提出改进质量监督的措施。
1 制造过程出现的主要质量问题
1.1 工艺控制问题
这是变压器设备最突出的问题。共发现问题92起，其中油箱制作问题24起，占26%；线圈制作7起，占7.6%；铁芯制作17起，占 18.4%；绝缘加工9起，占9.8%；器身装配18起，占19.5%；总装配17起，占18.4%。
1.1.1 油箱制作。一是焊接工艺不良，主要出现在油箱箱沿、加强铁等部位，存在咬边、焊缝不饱满、不整齐等问题；油箱焊缝存在气孔、夹渣，密封试验时发现泄漏点。二是外观处理不到位，主要表现在油漆浓度调整不均匀，喷漆量过大造成流淌，形成漆瘤；转序总装后，箱体面漆受损。
1.1.2 线圈制作。一是导线换位处理不当，换位处辐向尺寸高于工艺偏差要求，内部换位有轻度剪刀口，换位处底部垫条下凹量大。二是导线焊接不良，线圈接头焊缝不饱满；线圈换线焊接后，内侧的组合导线长，外侧的组合导线短，线圈绕制不紧密。三是线圈垫块、撑条有的尺寸大小不一，有的存在裂纹。
1.1.3 铁芯制作。一是硅钢片剪裁不良，防护不当，导致硅钢片漆膜损伤，边角磕碰，表面存在污渍等。二是铁芯叠片不良，叠片边缘不齐，敲打较重，叠片参差不齐。三是铁芯装配工艺不良，铁芯夹件绝缘不合格。
1.1.4 绝缘制作。主要是绝缘材料及绝缘成型件加工问题，撑条、垫块冲压时有裂纹、毛刺现象。
1.1.5 器身装配。一是引线制作和装配工艺不良，存在引线局部包扎不规范、不够紧固、断裂、引线铜排焊接不饱满；引线绝缘包扎不紧实；引线排列不齐，夹持不牢固，引线松动。二是上铁轭装配工艺不良，铁芯片有搭接，端面不平整；铁轭垫块与夹件支板间缝隙大；三是清洁度达不到要求。
1.1.6 总装配。主要是装配人员不细心，损坏组部件、附件。
1.2 原材料/组部件问题
主要反应在硅钢片外观颜色深浅不一，色差较大；卷料边缘存在翘边、毛刺、锈蚀现象。电磁线绝缘纸有破损现象；换位导线尺寸超标。变压器油微水超标、含有氢气等。有载分接开关主传动轴多次出现耐压试验时被击穿情况。
1.3 设计结构
设计时考虑不周，导致质量问题或安全隐患，主要反应在油箱上有关连接部位匹配上的设计不一致以及铁心夹件、引线支持架连接部门出现的不匹配问题。如水平分体式变压器低压套管升高座设计不合理，在做温升试验时，造成该处温升过高，临近最高值；低压铜排不能与线圈出线冷压连接；中压中心点开孔与加强板尺寸不符等。
1.4 出厂试验问题
一是局部放电试验发现问题突出，主要为试验前静放时间不够、绝缘件缺陷、绝缘装配不良等。静放时间短，油中气泡未完全释放；油处理工艺不规范，存在杂质。二是试验不规范或未按要求进行试验，包括试验过程中施加电压不规范、参数不满足要求等；三是试验管理不到位，试验过程记录简单、试验环境背景干扰大。
1.5 储存
主要问题是储存保管不当，硅钢片有锈迹，导线绝缘破损，绝缘纸板边角污损，油箱表面油漆刮伤、多处锈蚀等。变压器充气存放时，未考虑环境变化影响，环境温度上升，导致油箱内气体压力增大，超出工艺要求。
2 出现质量问题的原因
2.1 制造单位质量管理不完善，工艺控制问题突出。主要是监督管理不系统、不严格，造成工艺文件执行不彻底；质量管理流于形式，深度不够，质量职责不清晰，过程记录不全，质量问题没有闭环管理，缺少责任追溯机制；原材料/组部件入厂检验手段不过关，生产装配工艺不严格；工装、检测试验设备等老化，特别是老企业，由于没有及时更新设备，导致工艺质量不稳定，出现产品质量问题；生产技术人员责任心不强，业务能力不足，造成对工艺文件内容的理解不全面、不深入，工艺操作不规范。
2.2 项目单位质量监督手段不完善，对制造单位违约处罚力度还不够，使少数制造单位存在侥幸或投机心理，造成类似的产品质量问题不断重复出现。
2.3 监造单位监督力度不够。驻厂监造人员对产品制造全过程的监督没有完全到位，主动及时发现问题不多，要求制造厂实施整改的问题有限。
3 提高设备质量的措施
3.1 加强变压器制造工艺的管控，督促制造单位重视质量，加强工艺控制，加强操作人员培训考核管理，提升技术能力，质量意识。加强油箱整体装配质量检验，避免油箱质量问题；加强线圈制作工艺的监造，重点关注线圈绕制过程中绝缘件的使用，导线换位、焊接，以及线圈出头绝缘的处理；加强硅钢片剪切、铁芯叠片工艺控制，重点关注硅钢片毛刺、波浪度控制，避免漆膜损伤；加强器身装配过程中的引线制作和装配、上铁轭装配工艺控制；加强绝缘件加工、线圈套装的工艺控制。
3.2 督促制造单位加强原材料/组部件质量管控，制造单位应重视对其质量管理，加强原材料/组部件的入厂检验和监督管理，完善检测项目和检测方法，重要部件要逐只检测试验，保证原材料/组部件出厂检验合格证、入厂检测报告与设备采购合同对原材料/组部件的要求相一致。原材料/组部件的使用要有追溯性。特别是要加强对上游原材料/组部件生产厂家的合格供方评价，必要时到原材料/组部件生产现场评估、抽查，确保原材料/组部件质量稳定、可靠。
3.3 加强出厂试验关键点见证。出厂试验是制造阶段对产品质量的最后一道把关，可以及时发现设备质量缺陷，督促制造单位重视试验方案的制定和执行，监造人员认真审查试验方案，确保严格按照技术协议进行试验，按照标准规范进行试验，避免重要试验项目缺项。
3.4 督促制造单位提高设计结构意识和水平，设计是产品质量的源头，应加强设计审核和设计方案确认。
3.5 加强存储管控。加强对储存、转运及存放环境的控制，对于长时间存放的原材料、组部件，在使用前应再次检验。
3.6 加强现场监造力量，配备数量足够的专业人员，注重培训，提升专业技术水平，强化责任意识，提高发现和解决问题的能力，使产品质量可控、受控。
4 结束语
影响变压器产品制造质量的因素虽然较多，但绝大部分都是可以控制的。随着国家电网公司产品质量监督工作的深入推进，只要项目单位、制造单位、监造单位三方按照变压器设备监造作业规范、产品技术协议和工厂生产工艺，各自不断努力，就一定会进一步提高电力变压器的制造质量，增强设备运行的安全稳定可靠性。
东莞市宝英机电有限公司（宝英电源）秉承“客户是生存与发展的源泉，品质是价值与尊严的基石”，通过高于行业标准的严格品质管控，使产得品在 研发 生存 销售 运输 安装 使用 售后 方面在客户心目中形成扎实稳健 安全无忧的品牌和信心保障。
东莞市宝英机电有限公司，三十年专注于新能源、太阳能、光伏、UPS电源、数控机床、机器人自动化设备等领域的电源变压器、电抗器、稳压电源等产品的研发生产与销售。

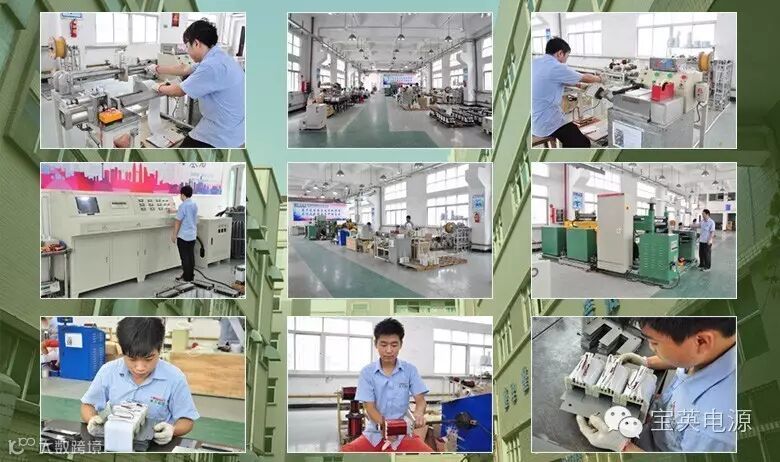

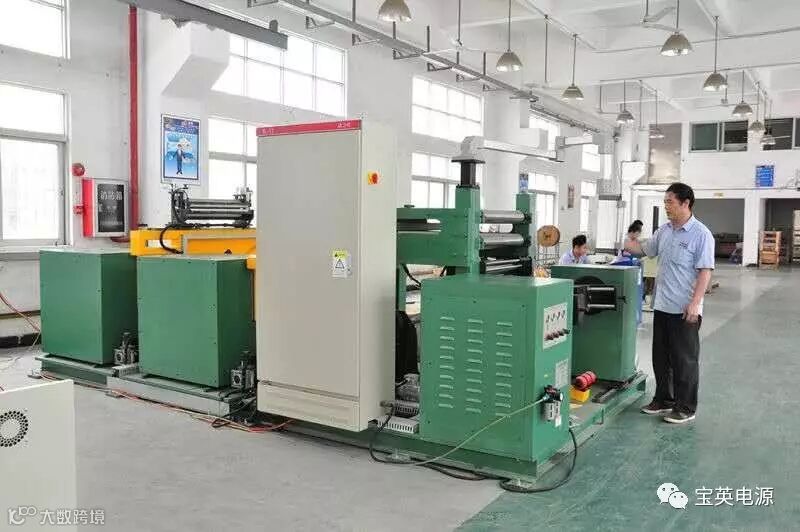

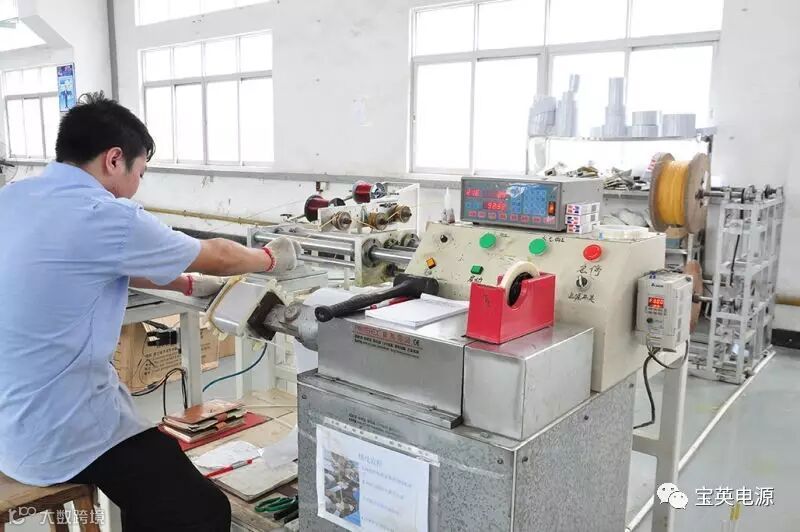

宝英电源引进了最新生产及检测设备，装备了大型箔绕机、车床绕线机、真空浸漆设备、全自动氩弧焊机以及高精密检测仪等行业一流的生产设备和先进的生产线。
