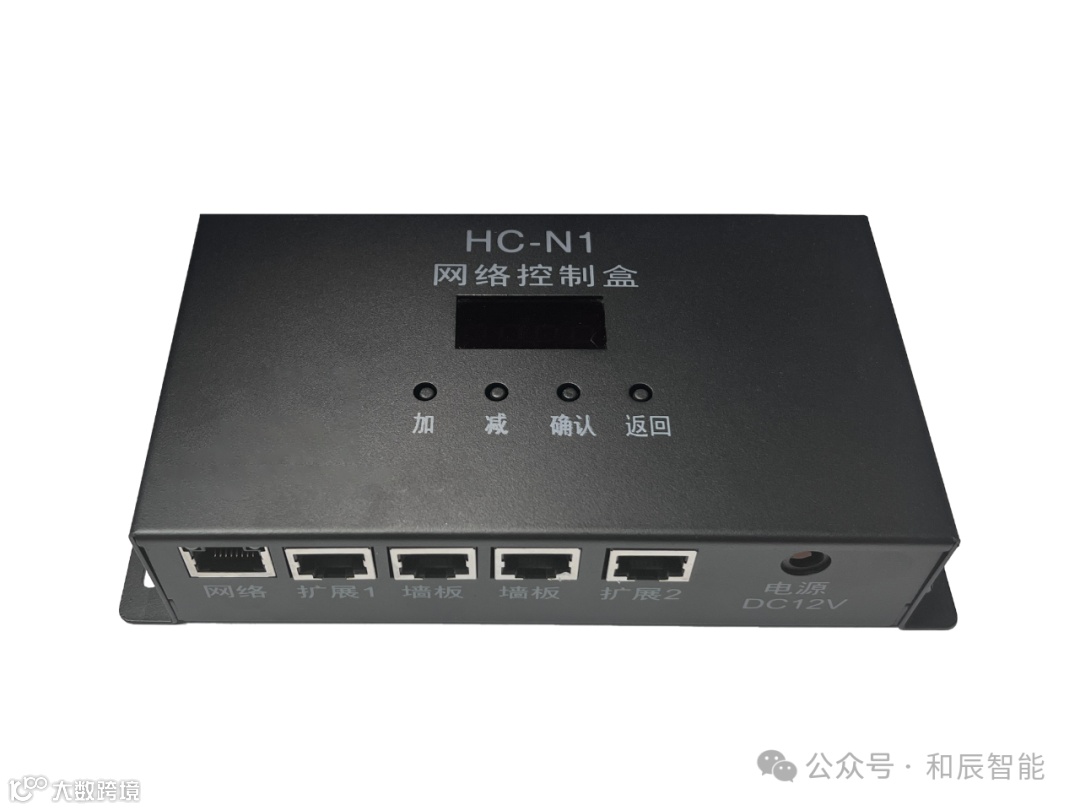

一、产品外观
外形尺寸：170（长）*82（宽）*36（高）mm
二、功能概述
网络控制
|
有一路网络接口，可以连接网络服务器或者前台电脑，给控制发送指令，控制房间的灯光，空调，时序器等设备
|
墙板接口
|
可以通过墙板接口转发网络控制的指令，也可以通过墙板接口向网络服务器发送数据
当和灯控组合使用时，可以直接通过灯控的墙板口给本机供电，无需外加电源
|
扩展1
(TTL)
|
此扩展口增加一些配线，可以直接连接控制TTL、RS232接口的设备
|
扩展2
(RS485)
|
此扩展口可以直接控制一些通过RS485通信的外部设备
|
面板操作
|
可以通过面板设置本机IP地址，方便现场施工操作
|
三、面板操作
设置IP地址
|
长按确认键，显示----，按加键，屏幕显示F1，按确认键进入IP设置
屏幕显示Axxx，是IP第一个字节，按加减键调节数字，按确认键进入下一个字节设置
屏幕显示bxxx，是IP第二个字节
屏幕显示cxxx，是IP第三个字节
屏幕显示dxxx，是IP第四个字节
按返回键保存并退出设置
|
二、电气参数
● 工作电压：12V
● 内部功耗：小于2W
● 使用环境温度 -10 ℃－40℃
