EASYOWN | G90操作说明书
>

EASYOWN | G90操作说明书

EASYOWN | G90操作说明书 鑫华锋科技
2020-08-07
0
导读：​G90T3L四路一体机说明书

G90T3L四路一体机


目录

一、产品概述

二、产品组成清单

三、产品参数

四、接线说明

五、摄像头安装

六、按键及遥控器

七、界面说明


一、 产品概述

T3L四路一体机通过安装在车身内/外部的4个广角摄像头，同时采集车辆四周的影像，实时传送到一体机上。借助此系统，驾驶员可以直观地看到车辆周围的障碍物和行人，有效减少刮蹭、碰撞、陷落等事故的发生。本产品能够把所有行车画面记录下来，避免“刮瓷”纠纷。

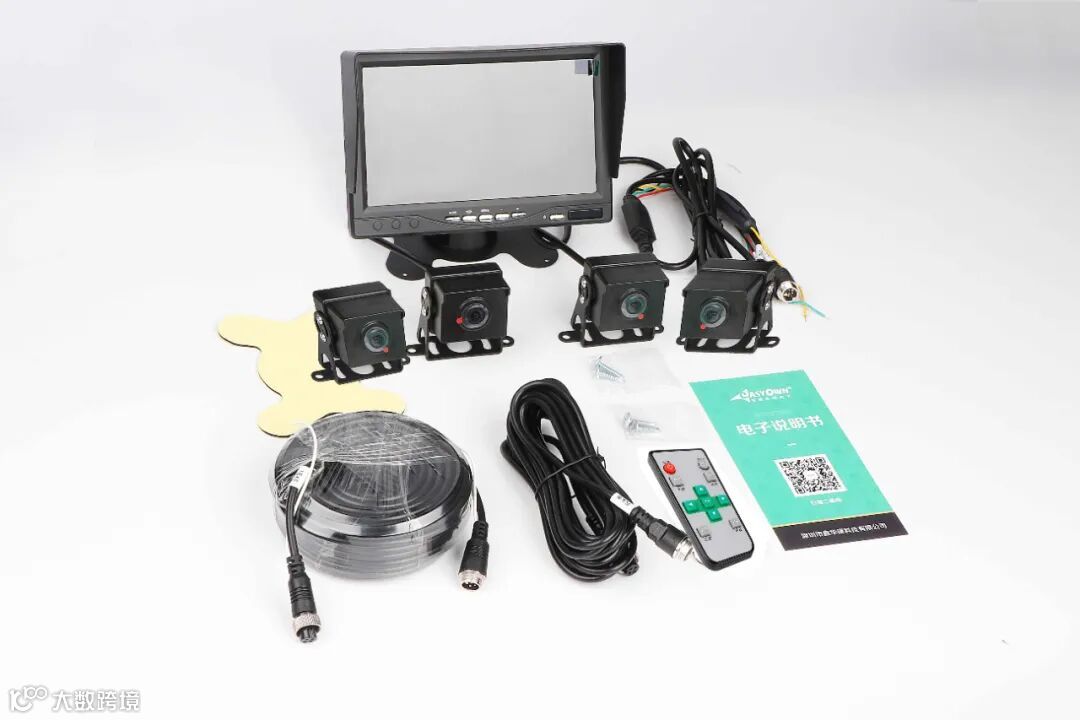

二、 产品组成清单




产品配件清单
名称
图示
说明
数量

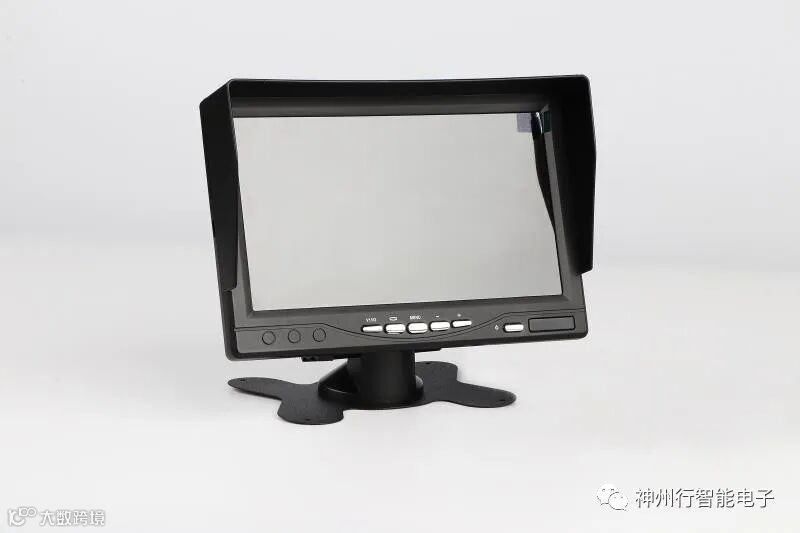

主机

7寸高清显示（1024*600）/实体按键（6个）/IR遥控接收
1

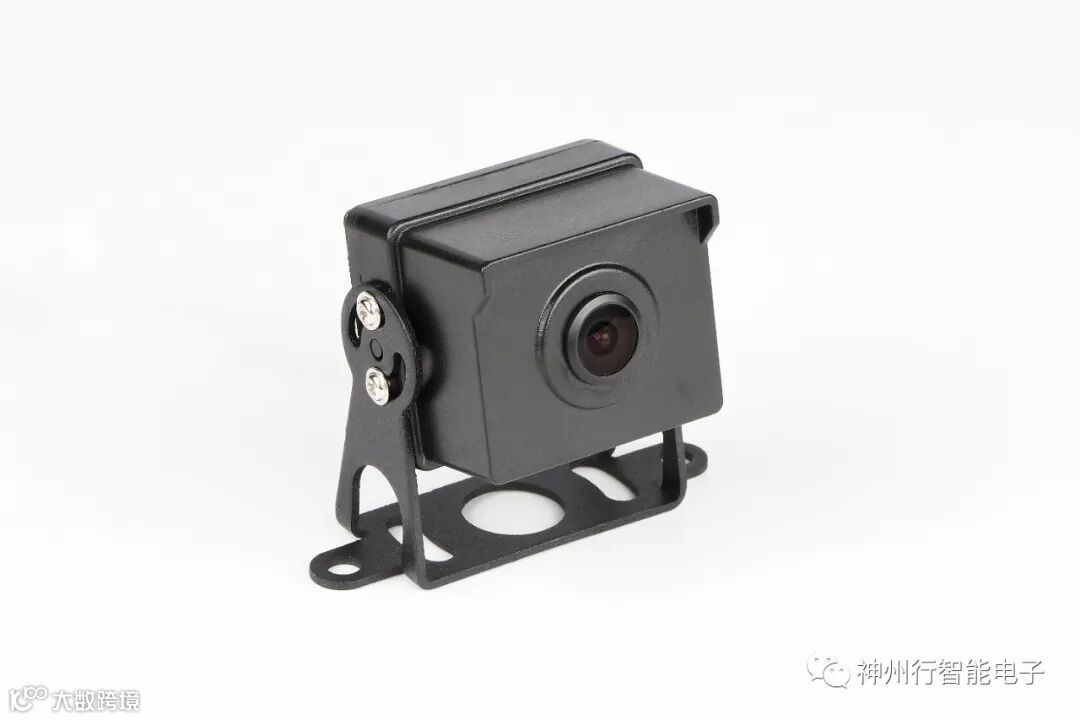

原像摄像头


前视/原像/高清/不带灯/航空头
1
镜像摄像头


左/右/后/镜像/高清/不带灯/航空头
3
红外遥控器

11键/4路单独按键/红外遥控器
1
10P尾线
4路摄像头接口、左/右/后转向信号、B+/GND/ACC电源信号接口、一体线中间没有连接端子
1

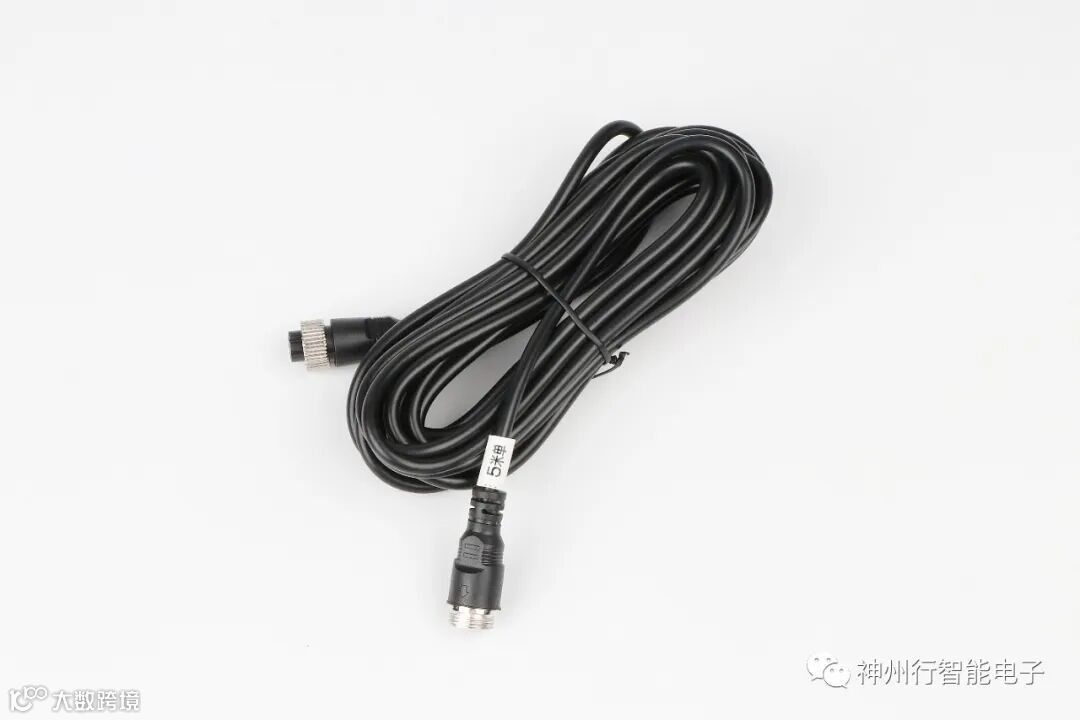

视频延长线A

视频延长线，前左右，5米，航空头，不带转向信号
3

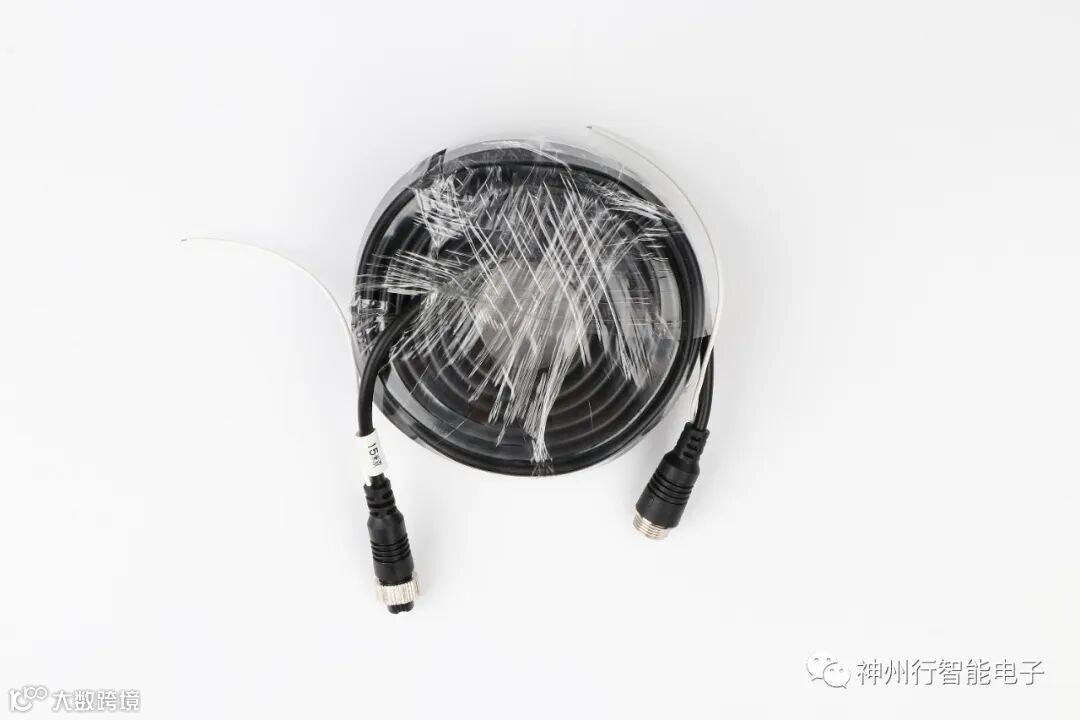

视频延长线B


视频延长线，后视，20米航空头，不带转向信号
1


三、 产品参数

项目

功能简介

性能指标

系统

操作语言

简体/繁体/英文

操作界面

图形化菜单操作

操作方式

按键、红外

视频输入

视频输入

4路高清视频输入

录像方式

默认开机录像，不漏秒

录像格式

1080P H.264视频，支持所有播放器

视频显示

实时显示

本机显示，7寸高清IPS屏，1024*600

视频显示

14种视图显示模式

本机回放

本地播放，随时查看，支持快进快退

 触发显示

触发显示

自动切换到对应的摄像头视图

 录像存储

TF卡

CLASS10，大于16GB，最大支持256GB

 音频部分

麦克风

支持麦克风录音，菜单可设置关闭

 电源部分

电源输入

支持9V~36V宽电压，具有车规级浪涌、过载、过压、欠压、短路、反接等电源保护电路，适用于各种车辆的电源环境。



 整体功耗

引擎检测

ACC检测线

4录录像

小于10W（屏幕显示，摄像头灯亮）

 其他

操作方式

红外遥控/按键操作

工作温度

-20~70度

散热方式

被动散热

倒车线

可调，本机划线

视频时长

视频录制时长可设置

图像延时

转向信号延时可设置

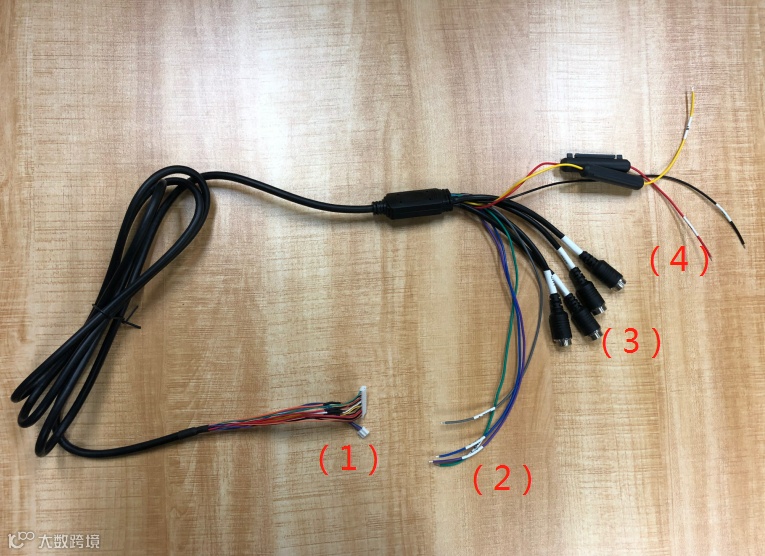

四、 接线说明



详细说明如下：

序号

接口

说明

1

主机线

接主板上13PIN,3PIN座子；

2

3个触发线

接10~36V的触发信号源如倒车/转向灯

3

4个摄像头

按线上的编号接好摄像头；CH1(前)；CH2(后)；CH3(左)；CH4(右)；

4

电源线

ACC/B+/GND；带保险丝；


五、 摄像头安装

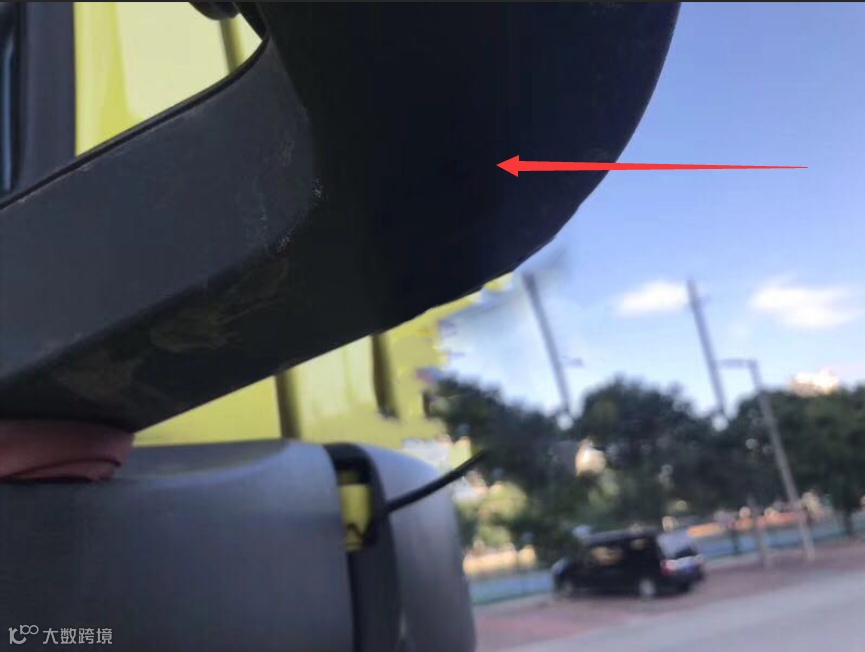

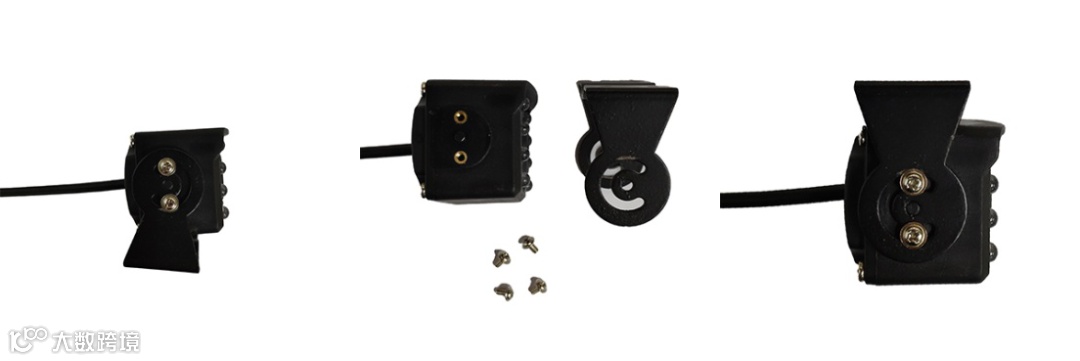

左右侧摄像头：
1、 定位钻孔，在后视镜或横杆下方找到合适的安装位置，用笔标记然后钻出适合大小的螺丝孔。


2、 拆出安装片并反装。


3、 安装到后视镜或横杆下方，并加紧各部件螺丝。


六、 按键及遥控器

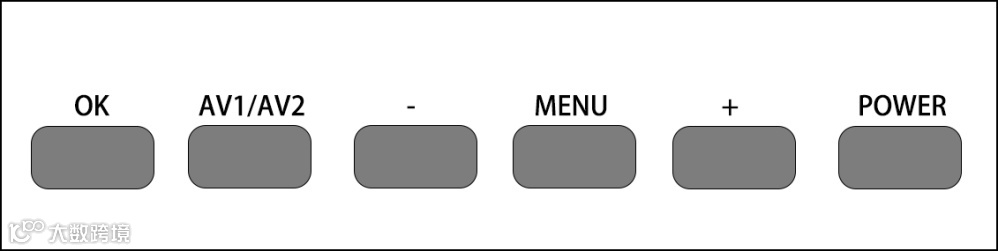

1、 按键


【OK】确认键
【AV1/AV2】短按：摄像头显示视图切换；长按：切换分屏模式
【-】上键
【MENU】在系统设置、文件浏览、录像预览之间切换
【+】下键
【POWER】短按：开关屏；长按：开关机

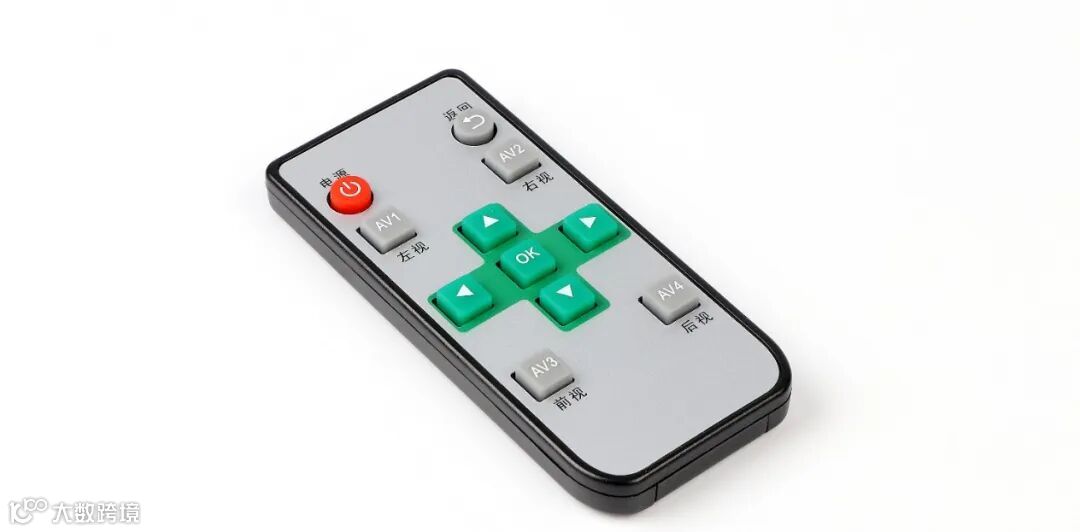

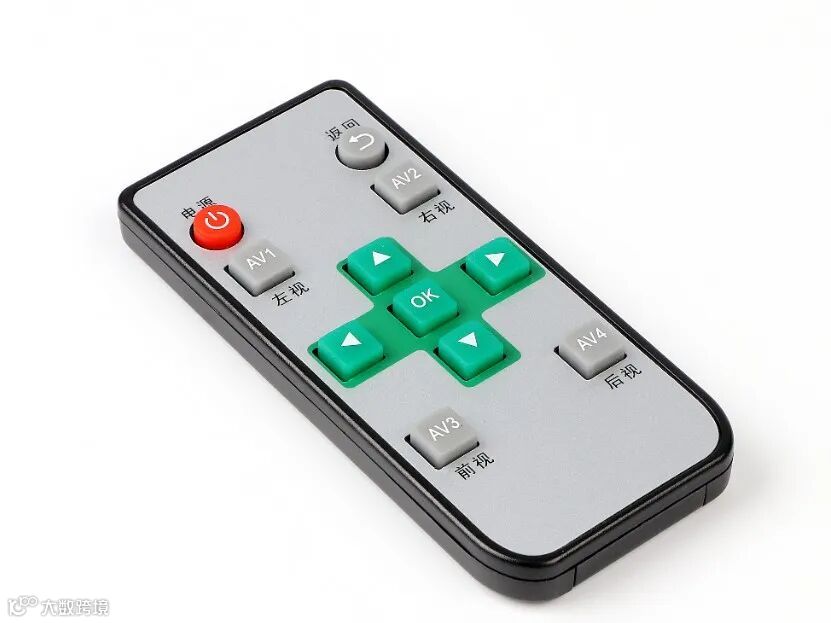

2、 遥控器


【电源】短按：开关屏；长按：关机
【返回】在系统设置、文件浏览、录像预览之间切换
【AV1/AV2/AV3/AV4】按一次切换4个单独的摄像头，再按一次切换到多摄像头模式
【上/下/左/右】上/下键
【OK】确认键

七、 界面说明

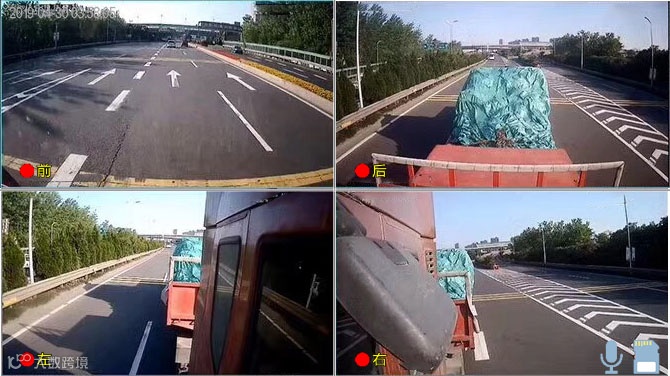

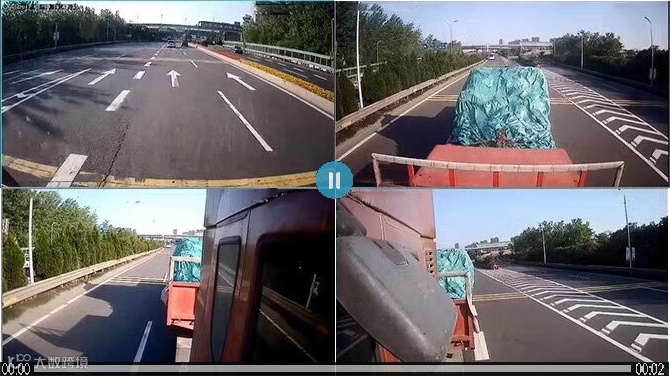

1、 录像界面


如上图所示，当有卡插入时，右下角会有卡的图标。
当在录像时，红色小圆点会闪烁。
按键操作：
【OK】停止/开启录像
【AV1/AV2】短按：摄像头显示视图切换；长按：切换分屏模式
【MENU】进入系统设置菜单
【POWER】开关屏

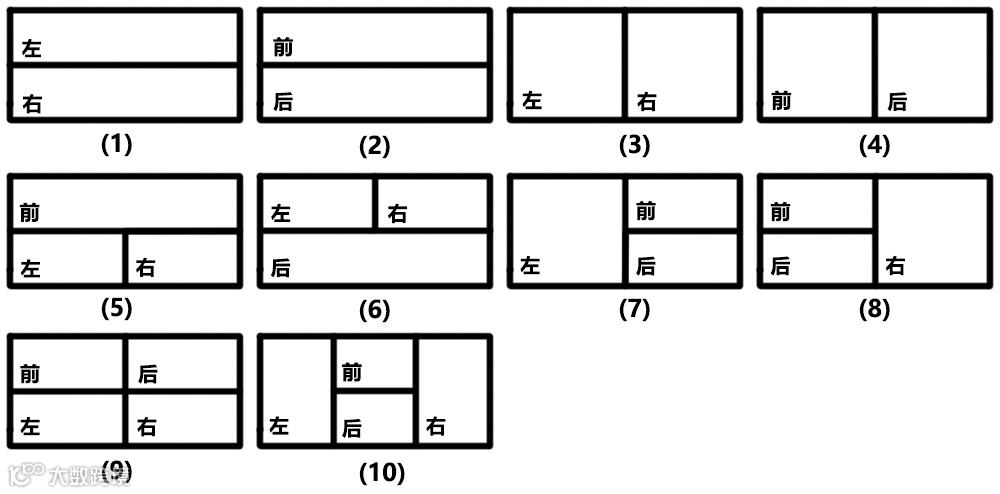

快捷切换分屏模式：
一直长按【AV1/AV2】会自动切换下一个模式，所有模式说明如下：

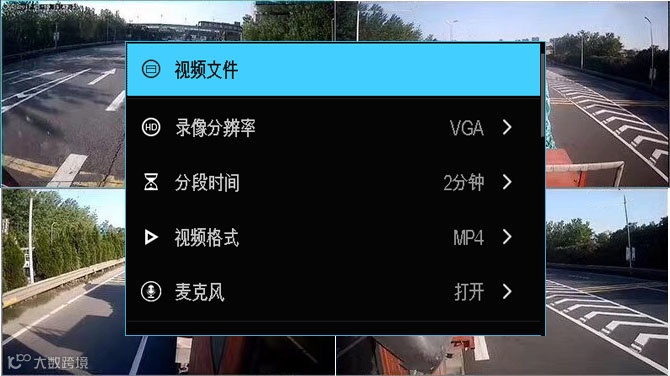

2、 系统设置


各功能介绍：
视频文件：进入录像视频文件列表。
录像分辨率：设置录像的分辨率大小。
分段时间：设置每一段视频文件的时长。
视频格式：选择MP4格式或者TS流格式。
麦克风：设置麦克风音量。
颜色增强：调节屏幕显示的亮度等参数。
前视画面镜像：打开/关闭前视画面镜像功能。
分屏模式：设置多摄像头显示时的模式。
通道延时：当摄像头触发线触发时，会立即显示到对应的摄像头视图，当触发解除后，延时2/3/5秒后再回到多摄像头显示模式，选择关闭即不延时立即切换回多摄像头显示模式。
通道字体大小：切换主界面的通道字体大小。
倒车线开关：当切换到第4通道时是否显示倒车线。
屏幕保护：设置当无操作时自动关屏的时间。
停车监控：设置无ACC后延时多久关机。
格式化：格式化TF卡。
语言：选择各个国家的语言。
日期与时间：设置机器的日期与时间。
恢复出厂设置：恢复出厂的系统设置。
按键操作：
【OK】进入子菜单、确认选择项
【-/+】上下移动选择的条目
【MENU】切换到文件浏览

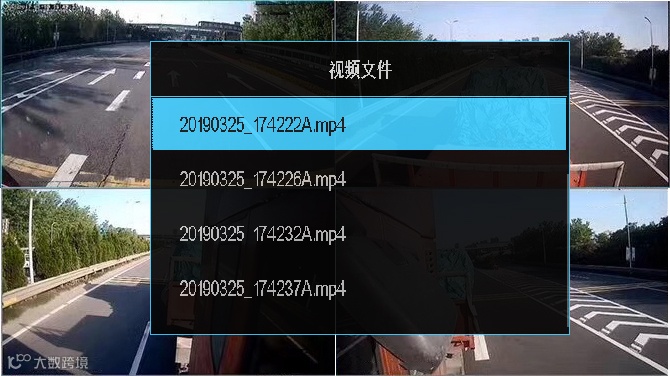

3、 文件浏览


按键操作：
【OK】播放视频
【-/+】上下移动选择的条目
【MENU】切换到录像预览

4、 播放界面


按键操作：
【OK】暂停/播放视频
【-/+】快进/快退
【MENU】切换到文件浏览

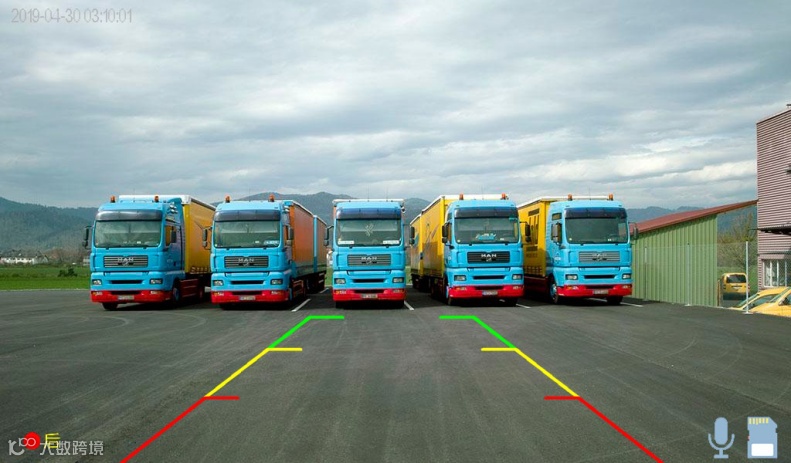

5、 倒车模式


当倒车信号线触发后，会自动显示通道4的摄像头视图，同时显示倒车线。当信号消失后，会切换回多摄像头显示模式。
按键操作（当有倒车信号时才能调节）：
【上/下】调节倒车线的高度
【OK】调节倒车线的宽度
【AV1/AV2】调节倒车线的宽度
遥控器操作（当有倒车信号时才能调节）：
【上/下】调节倒车线的高度
【左/右】调节倒车线的宽度
