ST5  S5记录仪说明书

本产品是一款具备高清拍照、摄像、录音、重力感应、停车监控,后拉，支持FHD1080P真正全高清摄像。使用前请仔细阅读本说明书并妥善保存，我们希望本产品能满足您的需求并长期服务于您！

一、外观及按键功能描述

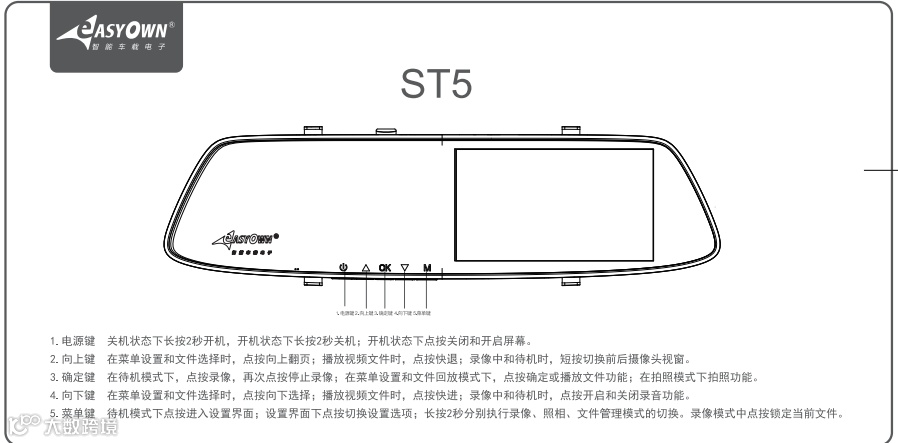

1.电源键

开关机功能

在关机状态下，短按【电源键】可开启本机电源，机器自动开始工作。

在开机状态下长按【电源键】并保持3秒钟本机自动保存录像文件及用户设置并关机。



2. 模式键/菜单键/紧急录像锁定键

功能一：菜单功能

在待机STBY状态下，短按【菜单键】进入主菜单功能设置表，短按【上翻键】或【下翻键】，选择需要设置的选项，短按【模式键】改变菜单类型（录像模式，系统设置），短按【确定键】确认。设置完成后短按【菜单键】直至退出菜单设置功能。（菜单设置方法在拍照模式、回放模式中相同，在录像模式下不可用）

功能二：紧急锁定功能

在录像模式中，如果想保护当前视频不会被覆盖，短按【模式键】启动紧急锁定功能，此时屏幕右下方出现锁文件图标，则将事故发生时的当前一整段保存为一个特殊影像，这个影像不会被覆盖。

功能三：模式功能

在待机STBY状态下，短按【模式键】可在不同模式（录像/拍照/视频回放/照片回放）之间进行切换。



3.上翻/快退

功能一：上翻页功能

在菜单设置和回放模式中为上翻页功能。

功能二：快退

在回放模式下，短按【上翻键】可以快退。



4. 下翻/快进

功能二：下翻页功能

在菜单设置和回放模式中为下翻页功能。

功能三：快进

在回放模式下，短按【下翻键】可以快进。



5. 录像键/拍照键/确认键

功能一：启动/关闭录像功能

在录像模式下，短按【确认键】开始录像，再次短按【确认键】可停止录像。

功能二：拍照键

在拍照模式下，短按【确认键】一下可拍摄一张照片。

功能三：文件播放键

在文件浏览模式下，短按【确认键】可播放视频。

功能四：确认键

在待机录像模式/拍照模式/回放模式的状态下；短按【菜单键】，进入菜单模式，短按【上翻键/下翻键】来浏览，短按【确认键】来进行确定。



6. 复位键

 在机器死机不能正常开关机的情况下，按复位键，复位机器。再按【电源键】重新开机。

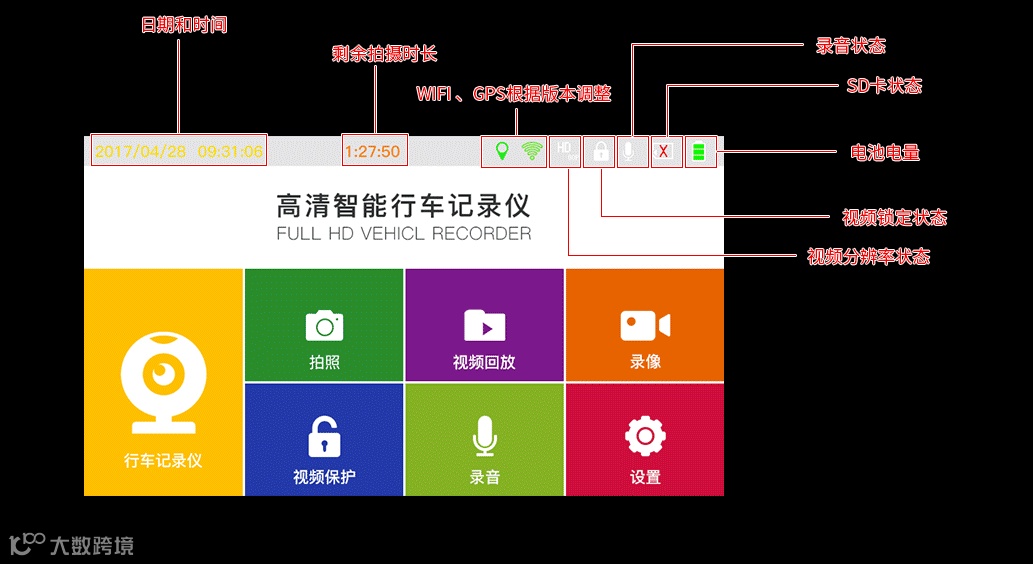

二、记录仪主界面功能介绍





三、界面UI及交互流程

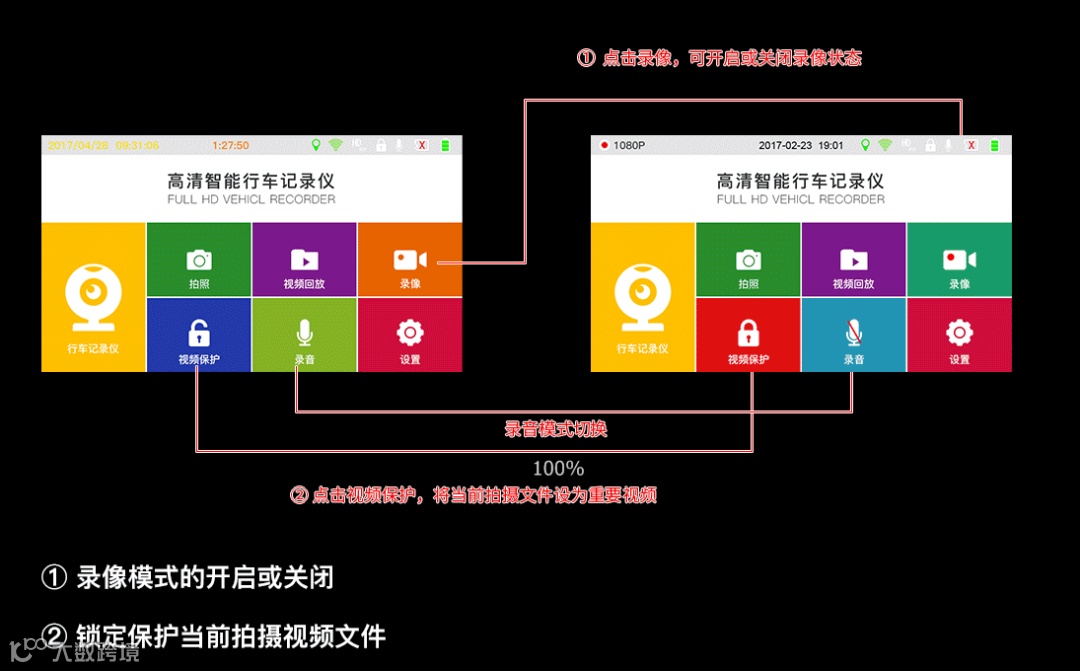

1. 录像开启或关闭

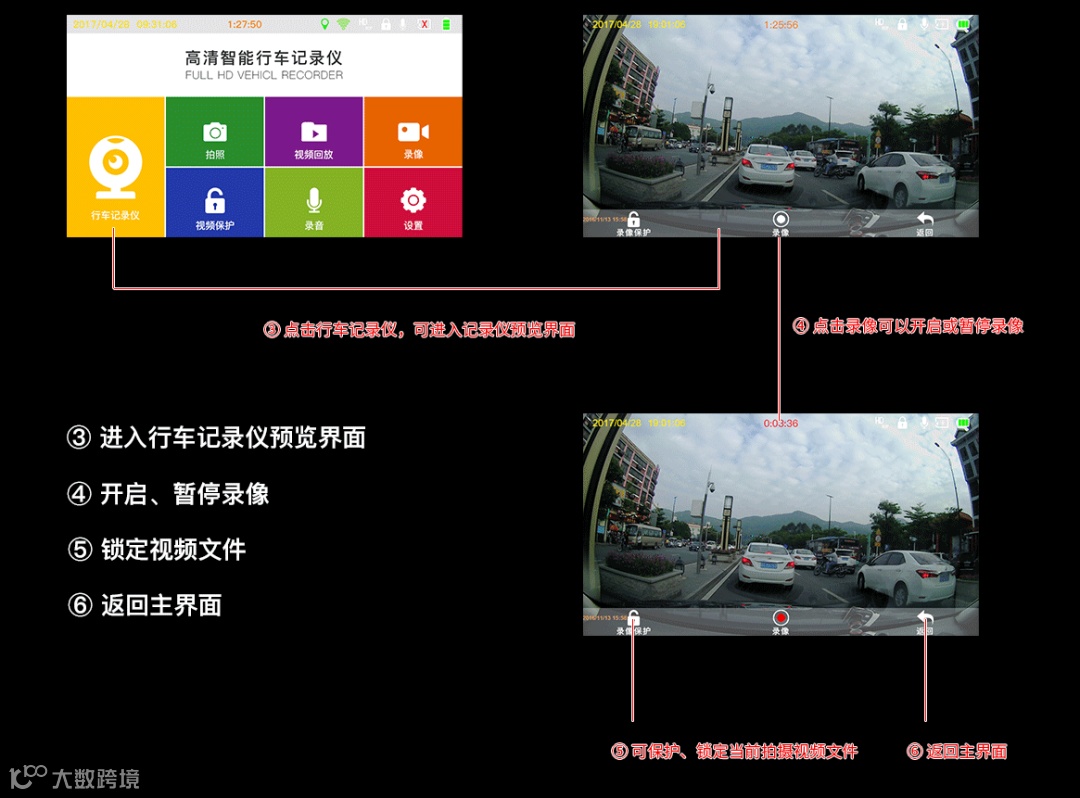

2. 锁定保护当前拍摄视频文件



3. 进入行车记录仪预览界面

4. 开启、暂停录像

5. 锁定视频文件

6. 返回主界面

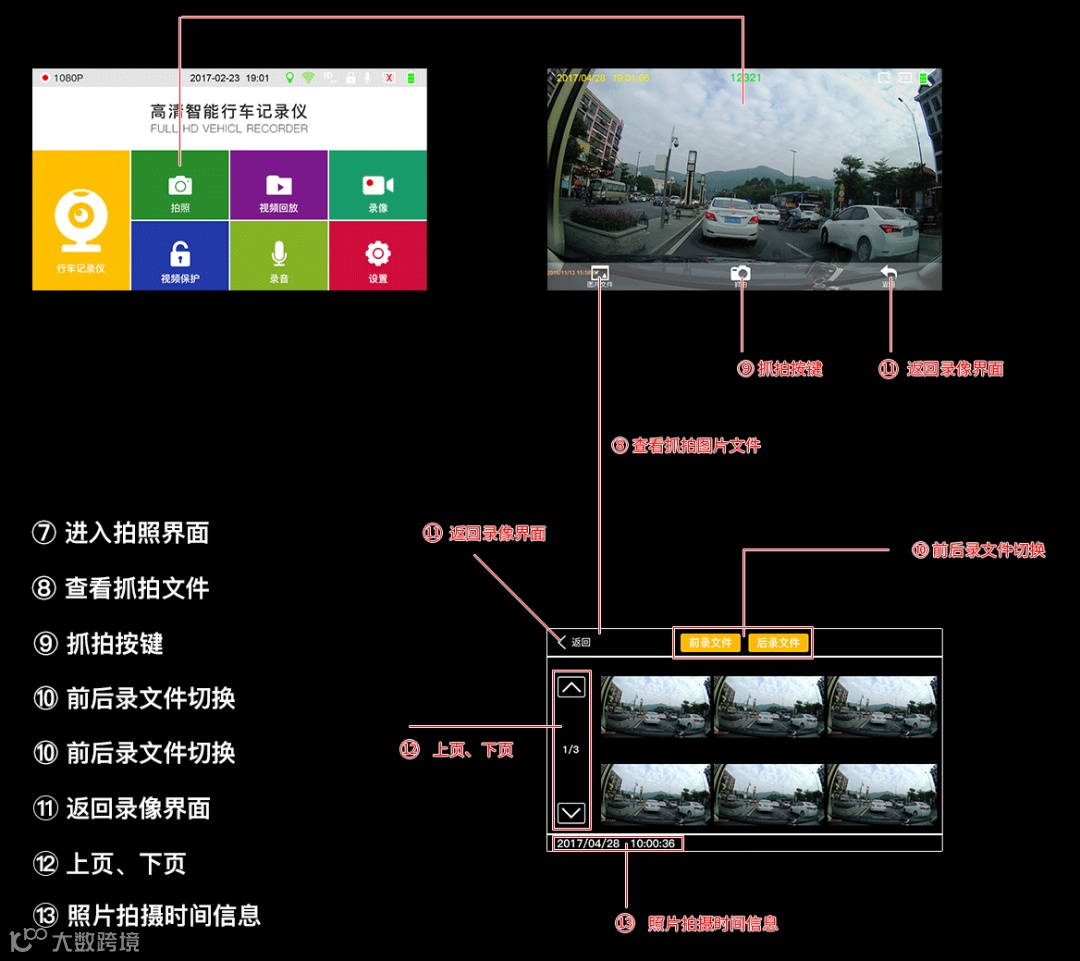

7. 进入拍照界面

8. 查看抓拍文件

9. 抓拍按键

10. 前后录问键切换

11. 返回录像界面

12. 上页、下页

13. 照片拍摄时间信息

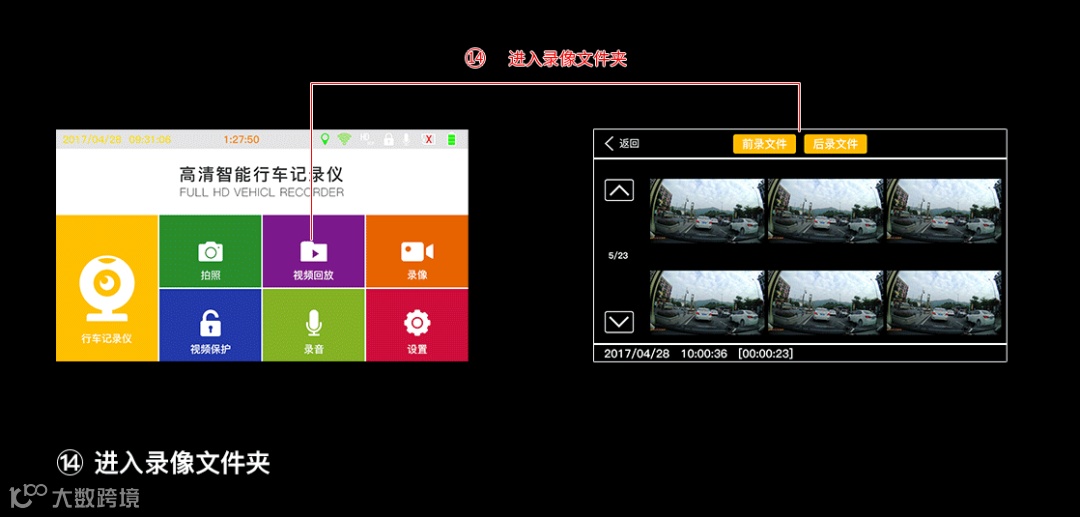

14. 进入录像文件夹

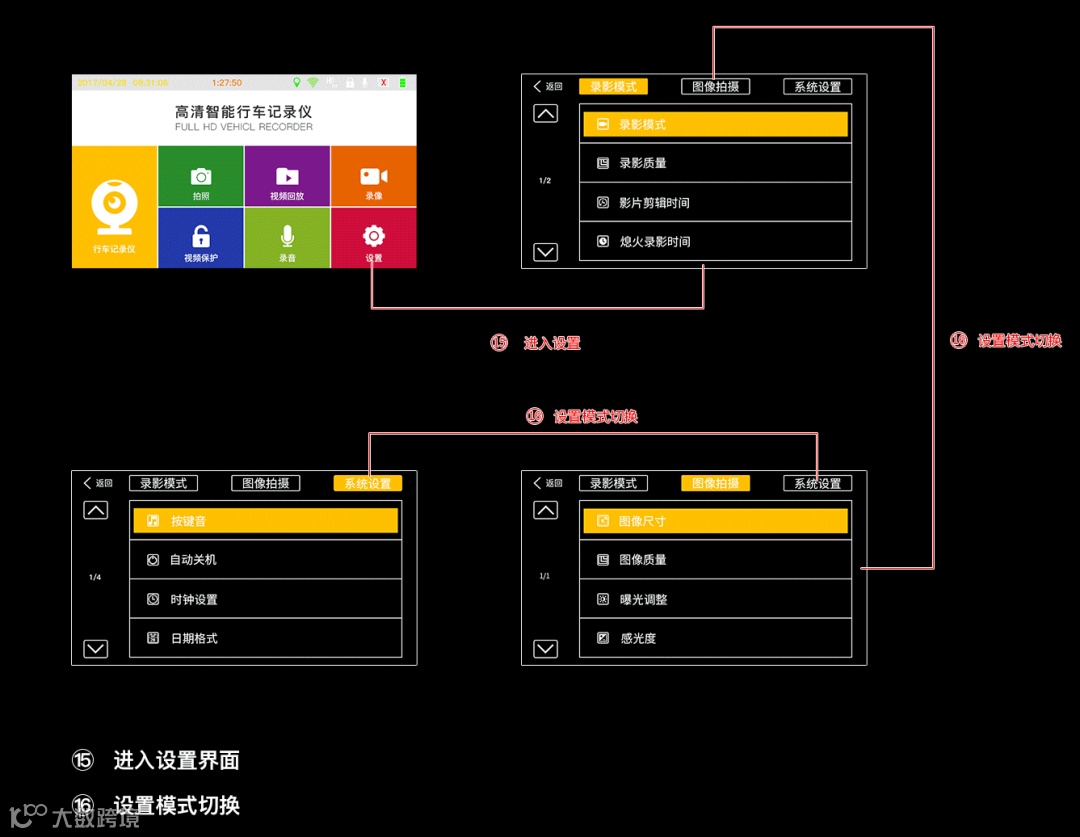

15. 进入设置界面

16. 设置模式切换



四、设置选项介绍



1.拍摄模式

（1）

功能：有“全高清30fps”、“高清30fps”、“VGA30fps”三种模式可选，用于调   节视频清晰度

（2）

   功能：调节视频质量

（3）

   功能：调节循环录制时长，有“1分钟”、“2分钟”、“3分钟”、“5分钟”、“10   分钟”五种选项

（4）

   功能：调节熄火录影的时长，有“关闭”、“5秒”、“30秒”、“1分钟”、“3分钟”   五种选项

2.图像拍摄

（1）

   功能：设置图像尺寸

（2）

   功能：设置图像质量高低

（3）

    功能：曝光值调整

（4）

   功能：ISO调整



 3.系统拍摄



（1）

   功能：调节按键音量

（2）

   功能：设置1分钟、5分钟自动关机

（3）

   功能：校对时间



（4）

   功能：设置日期格式

（5）

   功能：设置水印格式

（6）

   功能：设置水印格式



（7）

   功能：光源频率设置

（8）

   功能：自动黑屏

（9）

     功能：调整停车监控的灵敏度

（10）

     功能：调整停车监控的灵敏度

（11）

   功能：GPS收信号状态

（12）

     功能：选择时区



（13）

   功能：重置记录仪系统

（14）

   功能：格式化SD卡



（15）

   功能：查看固件版本

五、安装指南

1.关闭汽车发动机。

2.将TF卡插入记录仪卡槽中。

【注意】请使用高速TF卡（Class10 以上），容量不小于8G，TF卡最大支持256GB。首次使用SD，请在本机上面格式化SD卡。

3.将记录仪通过支架固定于汽车前挡风玻璃的上。

4.将车载充电器插入汽车点烟器中。

5.用充电延长线将记录仪的USB接口和车载充电器连接起来。

【注意布线时可将充电延长线沿汽车挡风玻璃边缘敷设。】

6.调整镜头位置，确保镜头与地面保持水平。

7.发动引擎，检查机器是否已安装正确。

【注意】当机器安装正确，系统工作指示灯点亮；机器启动进入记录状态，录像指示灯闪烁。

六、产品基本规格参数

方案	MSTAR MSC8328P
液晶屏尺寸	5寸/4.3寸
录像视频格式	MP4
照片分辨率	2048*1536
照片格式	JPG
储存卡类型	TF卡
储存卡容量	最大支持256G
USB接口	USB2.0
电源接口	USB2.0  DC5V  1.5A
频率	50HZ/60HZ
电池	110mAh  3.7V 聚合物锂电池
工作电流	700mA
麦克风/喇叭	支持
WIFI	可选
语言	英语/简体中文/繁体中文/日文

注：规格参数可能因升级，更新等原因而变更，以实物为准

七、注意事项

1、 请使用本公司所配专用适配器，使用不合格的适配器会对产品产生危害，甚至烧坏产品。

2、 请不要在潮湿或高温环境下使用本产品。

3、请保持镜头的洁净，以免影响摄像效果。

4、 为了保障您的合法权益，请勿擅自拆卸本产品。

请严格遵守国家相关法律，不得将此产品用于非法用途，否则后果自负。

注意:版本升级恕不另行通知。



---
