EASYOWN | M6操作说明书

M6行车记录仪

关于本手册

本手册内容仅供参考, 且可随时变更不事先通知。本公司已尽力确保此使用手册内容准确完整。然而, 对于可能发生的任何错误或疏漏, 本公司概不负责。

注：制造商保留变更技术规格与配件的权利不事先通知。



安装须知

1. 驾驶或车辆行进当中切勿设定行车记录仪。请先停靠在安全地点再调整或安装。

2. 行车记录仪请安装在后视镜位置以取得最开阔的视野。行车记录仪切勿安装在阻碍驾驶视线的地方。

3. 确定镜头在挡风玻璃雨刷的擦拭范围内, 以确保下雨时视野清楚。

4. 勿用手指触碰镜头。手指上的油脂会留在镜头上导致影像或快照不清楚。请定期清洁镜头。

5. 本设备仅适用产品随附之车充，请勿使用其他厂牌以免设备烧毁。



安全注意事项

1.千万不要拆解或试图修理本产品。此举可能损坏行车记录仪，造成触电并使产品保固失效。

2.用户须遵守当地法律并以行车安全为优先考量，请勿于行车中操作本设备。

3.使用设备前请先确认日期与时间已设置完成。

4.本产品内建的固件功能仅供用户参考，道路驾驶请依实际路况作判断。

5.本设备显示之时速和方位等数值会因外在环境因素影响而有所误差，仅供用户参考。

6.本设备仅供使用于非商业用途，适用法律允许的最大限度内，本公司对用户因使用本设备造成之损失不承担任何责任。

7.本设备使用时会变热，这属于正常现象。

8.产品使用或操作不当，可能导致设备或其附件损坏，并使保修失效。

9.操作过程中出现的任何数据/内容丢失问题不承担责任。

注：在您开始使用此行车记录仪时，表示您已同意上述声明。

本产品采用高性能芯片，提供高清晰度视频，无缝动态画面。支持1080PFHD、720P摄像。使用前请仔细阅读本手册并妥善保存，我们希望本产品能满足您的需求并长期服务于您！

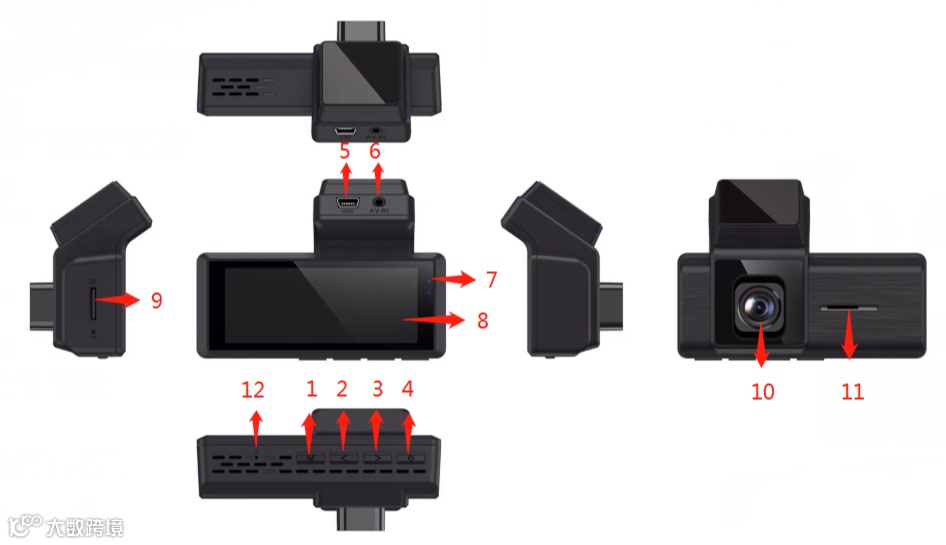

一、 外观及按键功能描述



1、模式键/菜单

2、上翻键

3、下翻键

4、电源键/OK确认键

5、USB电源

6、AV-IN接口

7、录像指示灯

8、3.16寸显示

9、TF卡槽

10、摄像头

11、喇叭

12、复位键孔

1.电源键/OK确认键

①电源键：

功能一：在关机状态下，短按【电源键】可开启本机电源，机器自动开始工作。

功能二：在开机状态下，长按3秒钟【电源键】本机自动保存录像文件及用户设置并关机。

②OK确认键

功能一：在主界面或录像界面中，短按【电源键】可开启/关闭录像。

功能二：在视频回放界面，短按【电源键】可播放/暂停文件

功能三：在设置界面中，短按【电源键】保存设置任务，

2.模式键/菜单

在待机状体下，短按模式键可进入主界面；长按模式键可进入设置菜单；

3.上翻键

在待机及菜单模式下，短按上翻键可上翻设置；

在主界面模式下，短按上翻键打开或关闭录音音量；

在视频播放模式下，短按上翻键可减小播放音量。

4.下翻键

在待机及菜单模式下，短按下翻键可下翻设置；

在主界面模式下，短按下翻键可切换前后视的画中画界面；

在视频播放模式下，短按上翻键可增加播放音量。



二、安装指南

1.关闭汽车发动机。

2.将TF卡插入记录仪卡槽中。

【注意】请使用高速TF卡（Class6 以上），容量不小于 4GB，TF卡最大支持32GB。

3.将记录仪固定于汽车的原后视镜上。

4.将车载充电器插入汽车点烟器中。

5.用充电延长线将记录仪的USB接口和车载充电器连接起来。

【注意】布线时可将充电延长线沿汽车挡风玻璃边缘敷设。

6.将后置摄像头安装在车辆后部，安装时注意方向。布线可沿车辆顶棚敷设。安装完成后将后插头接入记录仪AV-IN。

7.调整镜头位置，确保镜头与地面保持水平。

8.发动引擎，检查机器是否已安装正确。

【注意】当机器安装正确，系统工作指示灯点亮；机器启动进入记录状态，录像指示灯闪烁。请注意检查显示屏上的画面是否正常，如显示画面为倒像，请及时与我们联络。



三、触屏功能简介

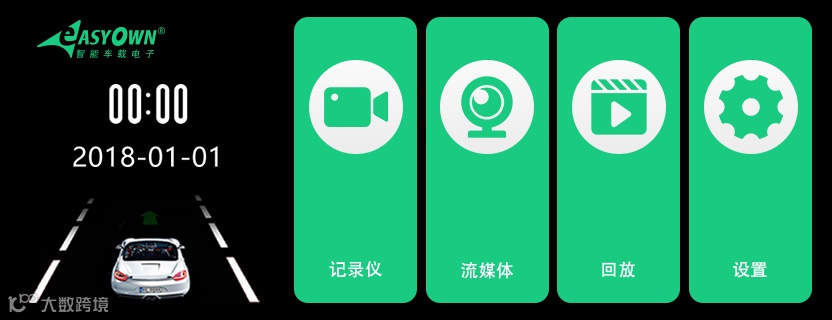

1.主界面介绍



（1） 点击行车记录仪进入录像模式

（2） 点击拍照进入拍照模式

（3） 点击视频回放进入回放模式，可回放视频文件和照片

（4） 点击功能设置进入功能设置模式

2.使用行车录像功能

启动汽车发动机，记录仪自动启动并开启录像功能， 在主界面点击“行车记录仪”进入录像界面，点击录像图标“”，可以开启或者关闭录像功能；在主界面点击录像键按钮，开启或关闭录像功能。当图标显示实心为红色且为闪烁时。关闭汽车发动机，记录仪自动保存录像内容并关机，录像的视频分段保存于TF卡上，当TF卡存储满后记录仪将覆盖较早前录制的视频。

【注意】a.记录的时间段可自行在菜单中设置为1/2/3/5档，如果选择为“1/2/3/5”分钟这四个档中的任意一档时，当TF卡存储满后记录仪将覆盖较早前录制的影像；

  b.前、后摄像头的录像文件和拍照文件分别保存于TF卡中的“DCIM”目录下的“DCIMA文件夹”与“DCIMB文件夹”



3.使用拍照功能

在主界面点击 “拍照”可进入拍照模式，点击拍照键图标可拍摄一张照片；如需返回主界面，点击屏右下方返回键“”返回主界面。

4.视频回放

在主界面点击“视频回放”进入回放模式，点击“”可加锁当前文件，点击“”可解锁当前文件，点击“”“”可上下翻页文件，点击播放键图标“”进行视频回放。视频播放时，点击图标“”视频可进行快退，点击图标“”视频可进行快进，点击屏右下方返回键图标 “”返回主界面。

5.一键锁定功能

在录像中，点击加锁标志“”加锁当前视频，已加锁的文件，加锁图标为“”，点击“”解锁当前文件。文件锁定后将不会被覆盖。

6.一键静音功能

在主界面或录像模式，点击话筒图标“”开启或关闭录音。

【提示】设置会自动保存，再次开机后无需设置静音功能。

7.摄像头界面切换功能

在录像界面。点击界面转换图标“”进行前/后拉界面画面以及画中画进行切换。

8.时间/日期设定

在菜单栏，选“通用设置”中“时间/日期”选项进行时间/日期设置。

【注意】为了有效记录行车安全事故的取证的日期和时间，在使用本机前请先设置正确的时间。



9.移动检测功能

在主界面点击“功能设置”进入功能设置界面，点击录像设置然后点击移动检测可打开/关闭移动检测功能，，当前镜头感应到周边范围有移动物体时，机器自动进入摄像状态，在前镜头没有检测到有移动物体后10秒的时间，系统停止录像

【提示】如需长时间使用移动检测功能，请保持机器长时间通电。

【注意】请在录像停止情况下，进入设置退出移动检测。



10.碰撞感应功能（可选）

本机内置碰撞感应器(G-sensor)，在主界面点击“功能设置”进入功能设置界面，点击录像设置，然后点击下翻键找到“重力感应”，点击重力感应可进行碰撞感应功能设置,机器在录像过程中出现振动（比如碰撞之类）可自动加锁当前视频。

【提示】碰撞感应器（G-sensor）支持灵敏度调节：关/高/中/低，根据实际需要在重力感应设置中自行更改设置。



11.停车监控功能（可选）

在主界面点击功能设置进入功能设置界面，点击录像设置然后找到停车监控，当打开停车监控功能时，在关机状态下，如果车有轻微震动，记录仪会自动开机录像并加锁。此录像为加锁影像不会覆盖，录像17秒后机器自动关机。



13.倒车可视

首先，必须把车充连接好记录仪，后拉摄像头插头接入AV-IN插口，拉线摄像头上的黑红线连接倒车灯。插车充机器会自动启动录像状态，在任意状态下如果有倒车，会显示倒车影像。结束倒车可视后机器自动返回录像模式。



四、产品规格

内置图像传感器	120W
后置摄像头分辨率	820*320
镜头视角	120度
选项语言	英语/繁体中文/简体中文/日语/法语/俄罗斯语
TF 存储卡槽	Micro TF
录像分辨率	1080P(FHD1920x1080), 720P(HD1280x720),
拍照分辨率	12M(4032x3024) 8M(3264x2448) 5M(2592x1944) 2MHD(1920x1080) 1.3M (1280x960) VGA(640x480)
存储压缩方式	M-JPEG
视频格式	AVI
图片格式	JPEG
储藏温度	-30℃~70℃
操作温度	-20℃~60℃
操作湿度	15-65%RH
储存卡容量	最大支持32GB

五、产品结构

图像传感器	FHD
显示屏	3.16寸RGB显示屏
镜头	全玻璃+级高解析多层滤光广角镜头
视频规格	AVI
图像格式	JPEG
传输速度	USB2.0

电源接口	5V  足1A
容量支援	最大32GB
内建喇叭	8R 0.5W
内置录音	高保真喇叭
电池	内置锂聚合物

---
