神州行G99四路监控记录仪
产品说明书
SZSZXG99CPB-03
目录：
一、产品概述
二、产品组成清单

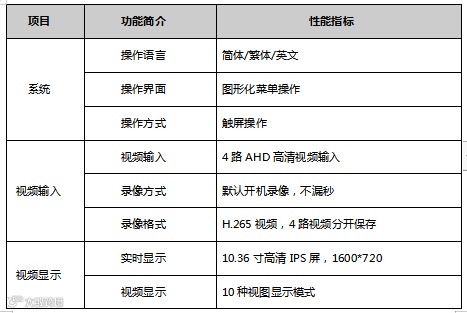

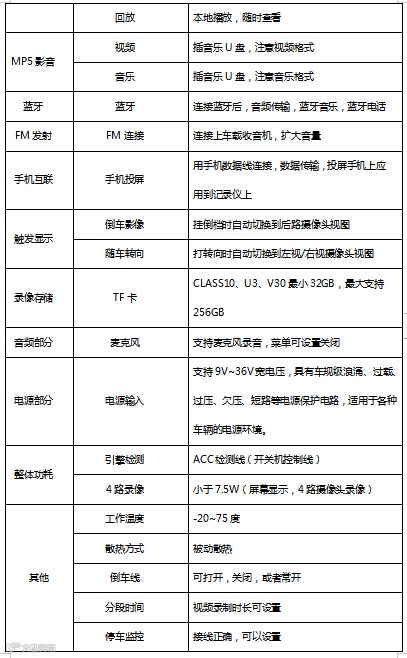

三、产品参数
四、界面说明
五、安装说明
六、重要功能操作说明
七、异常功能解析
八、温馨提示
一、产品概述
尊敬的用户，感谢你选择我公司产品使用前请仔细阅读本手册。
G99四路监控记录仪一体机通过安装在车前，车尾，左边，右边的4个广角摄像头，同时采集车辆前后左右的影像，实时传送到一体机上。借助此系统，驾驶员可以直观地看到车辆前面，后面，以及左右两边的障碍物和行人，有效减少刮蹭、碰撞、陷落等事故的发生，还有倒车影像，随车转向等辅助驾驶。本产品能够把所有行车画面记录下来，避免“刮瓷”纠纷。
使用前注意事项：
1、禁止司机在行驶时操作本产品，以免分散注意力影响行车安全。
2、更换配件或改装电源线路请找专业人员操作安装。
3、不要私自对产品进行拆装分解，避免影响保修范围。
4、由于我司会对产品不断研发、创新技术,我们可能对软件或硬件做一些改动或升级，造成与说明书不一致，我们不再下发更改通知，请以实物为准，不另行通知。本公司保留无需事先通知，直接更改技术的权利。
二、产品组成清单

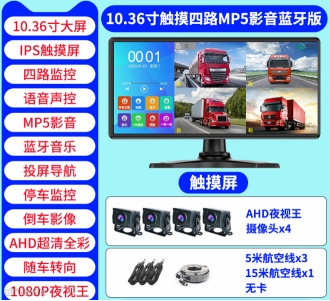

如产品概述图片：
名称
|
说明
|
数量
|
主机
|
10.36寸IPS高清显示屏（1600*720）/触摸屏，触屏操作/带MP5影音U盘插口
|
1
|
摄像头
|
AHD超清(真1080P)/不带灯/航空头 （夜视极好）
|
4
|
10P尾线
|
4路摄像头接口、倒车影像触发线、左转向触发线、右转向触发线、B+/GND/ACC电源线 （一体线中间没有连接端子）
|
1
|
航空线A
|
前视，左视，右视/5米/航空头/双屏蔽
|
3
|
航空线B
|
后视/15米/航空头/双屏蔽/带触发线
|
1
|
固定支架
|
底座支架，可固定在驾驶室台面上
|
1
|
四、界面说明

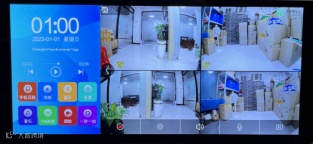

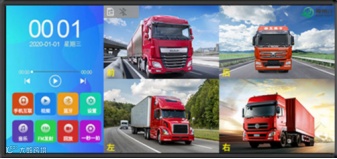

1、录像界面
如上图所示：
左边是功能界面：
有音乐播放图标：上一首，暂停/播放，下一首。
手机互联：用手机数据线连接，下载思瑞APP，实现投屏功能。
视频：MP5音乐U盘里面的视频，注意视频格。
蓝牙：手机连接上记录仪蓝牙后，实现音频传输，蓝牙音乐，蓝牙电话等。
设置：进入系统设置（下面会详解）
音乐：MP5音乐U盘里面的视频，注意视频格。
FM发射：打开FM，连接上车载收音机，扩大音频。
回放：就是记录仪录的视频文件。
一秒一拍：节省存储空间，设置后循环录像视频是一秒一拍，不用设置。
右面是录像画面：一般选四分屏，有10种录像画面可选。
右上角有神州行品牌LOGO。
左上角有内存卡和蓝牙的图标。
录像时，在蓝牙图标傍边有个红点闪烁，红点停止闪烁时，停止录像。

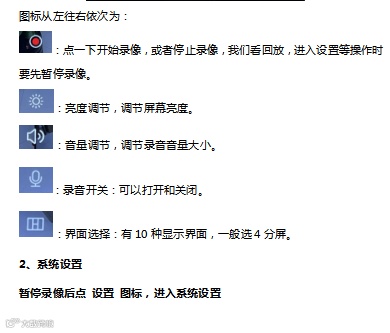

点一下屏幕，屏幕下沿会出现一行图标，如下图：

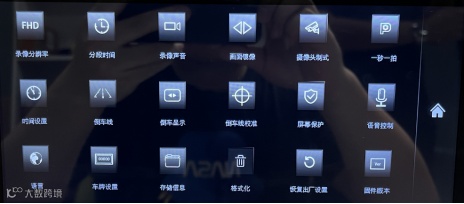

各图标介绍：
录像分辨率：设置录像的分辨率大小，有2K和4K，选择4K.
分段时间：设置每一段视频文件的时长，有2分钟、3分钟、5分钟。
录像声音：打开，关闭，设置是否要录声音。
画面镜像：打开/关闭 前/后/左/右视画面镜像功能。
摄像头制式：有720P和1080P，本产品G99的摄像头是1080P。
一秒一拍: 节省存储空间，设置后循环录像视频是一秒一拍，不要选择。
时间设置：设置日期和时间，同步时间。
倒车线：关闭，打开，常开。
倒车显示：有 单画面，多画面2种选择。
倒车校准线：校准倒车线，按校准说明校准好保存退出。
屏幕保护：设置当无操作时自动关屏的时间，有关闭，1分钟、5分钟。
语音控制：显示前路，显示后路，显示左路，显示右路，打开屏幕，关闭屏幕，显示主界面，7句声控词条。
语言：选择各个国家的语言。
车牌设置：可以设置车牌号码。
1、镜头安装位置：一般安装在前面，后面，左边，右边
左右镜头安装在驾驶室两侧倒车镜那里，要看倒车镜的结构？如果是钢管筒状的，可以用360度无损支架安装，其他结构就打螺丝固定。
由于是4个独立的AHD摄像头，可以根据实际需求安装。
1、接线图：
六、重要功能操作说明
1、TF卡的选择
TF卡的质量对录像稳定性影响很大，为了能安全记录视频，请选用大品牌
的TF卡如闪迪、金士顿、东芝，三星。速度认证至少要能达到Class10 ,U3
V30 。4GB,8GB,16GB（都已经停产，卡速也达不到要求）的卡不要使用。
内存卡有使用寿命，超过一年以上旧卡不要使用。

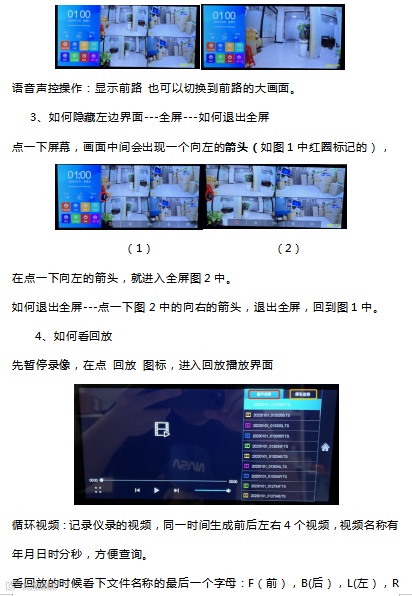

2、如何放大画面
触屏操作：双击某路画面，放大画面；再双击大画面，可以退出大画面。
双击前路画面：图示
（右）。
停车监控：就是停车监控视频，记录仪电源线接线正确，熄火前设置停车监控，记录仪会关屏且继续录像，录的视频就保存在回放里面的停车监控里面。

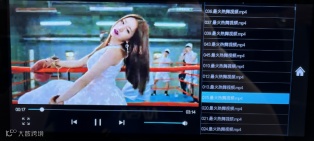

5、如何看视频---U盘MP5视频
先暂停录像，在点 视频 图标，进入MP5视频播放界面
6、如何听音乐---U盘MP5音乐
先暂停录像，在点 音乐 图标，进入MP5音乐播放界面，就可以进行音乐播放。
7、如何听蓝牙音乐---蓝牙连接
先暂停录像，在点 蓝牙 图标，进入蓝牙连接界面，
打开蓝牙开关，在手机蓝牙里面，找到记录仪蓝牙名称，连接上记录仪蓝牙，就可以进行蓝牙音乐和蓝牙电话。

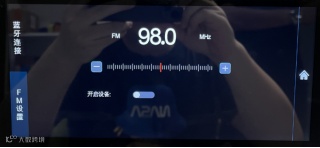

8、如何扩大音频声音---FM连接
先暂停录像，在点 FM连接 图标，进入FM设置界面
开启设备，在车载收音机上找到对应的FM频道，连接成功后，记录仪的音频就可以通过车载音响发出。

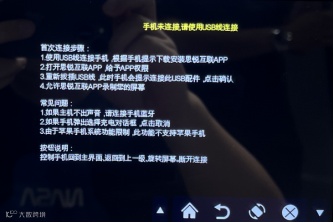

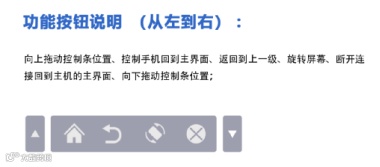

9、如何投屏---手机互联
先暂停录像，在点 手机互联 图标，进入手机互联界面
10、如何格式化内存卡
先暂停录像，在点 设置 图标，进入设置界面找到 格式化 就可以格式化内存卡，内存卡录满后会循环录像，覆盖删除。但内存卡是满卡状态，负荷运行，要格式化内存卡，提高卡运行速度。64G内存卡一周格式化一次，128G内存卡2周格式化一次，提高卡运行效率。
11、如何调整画面镜像
当发现某一路画面左右反时，可以通过画面镜像来调整正确。
先暂停录像，在点 设置 图标，进入设置界面找到 画面镜像
哪一路画面左右反，就设置哪一路，设置好后确定退出。
12、如何设置停车监控
电源线接线正确，3根电源线分开接，就可以设置停车监控，只设置一次就可以了，后面不用在设置。熄火后记录仪关屏录像，录像格式是缩时录影，视频保存在回放里面的停车监控菜单里面。

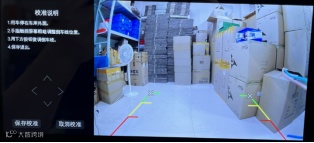

13、倒车线校准
先暂停录像，在点 设置 图标，进入设置界面找到 倒车线校准
按校准说明操作，调整好后保存校准。
以上都有视频操作指南，联系客服。
七、异常功能解析
在正常操作情况下，如产品出现异常问题，请参考以下方法解决：
1、无法开机：检查电源线路接线是否正确，解开电源线重新接线；或取出TF卡重新开机。
2、拍出的影片不清晰：请检查镜头是否有脏物、手指印。进行拍摄前请清洁镜头表面，保持镜头的干净整洁。
3、拍出的影片有时效果时好时坏：
摄像效果与拍摄的光线环境有很大关系，如逆光、顺光、光线的强弱等都会造成拍摄出来的视频效果不同。
4、摄像时自动停止摄像、或不循环摄像：
TF卡的质量对录像稳定性影响很大，为了能安全记录视频，请选用大品牌的TF卡如闪迪、金士顿、东芝，三星。速度认证至少要能达到Class10、U3、V30。
八、温馨提示：
1、行车记录仪为车辆行驶途中影像及声音等相关资讯的记录仪器, 发生事故等只作为辅助参考，为免使用者产生误会。
2、特别说明: 机器必须要正常在录影工作状态才可记录档案。
但在以下情况会导致影像坏损或者丢失：
1.在录像中拔出TF卡会导致最后一个视频文件坏损或者丢失。
2.录像中非法断电会导致最后一个视频文件坏损或者丢失。
3.录像过程中机器遭受破坏性碰撞导致的录像视频文件损坏或丢失。
4.录像过程中受到过大的碰撞导致当时内存卡松动,会损坏当时的视频文件或造成视频文件丢失。
行车记录仪记录的音视频仅作为参考，我司不对因机器非正常情况下出现的坏档、数据丢失等情况承担责任。
3、出现以下情况，不予保修：
①人为性质商品质量问题；
②未按操作说明导致的严重故障；
③擅自拆焊原件导致的故障；
④不可抗拒的损坏，如：电压不稳，进水侵蚀，敲打损坏等。
在保期内如出现商品质量问题（非人为），承寄方承担运费。
制造商：深圳市鑫华锋科技有限公司 监制监制
地址：广东省深圳市宝安区福永街道白石厦新塘工业区2栋
网址：www.szycon.com
服务热线：400-033-2818
