说明书
为了安全使用
机器是IP67，镜头还是IP67防水等级，请不要用高压枪等冲洗行车记录仪的机器和镜头等。使用高压枪等清洁行车记录仪和镜头，导致内部进水出故障，不在保修范围内。
APP下载与链接：
APP下载 下载密码123，
WIFi名称：MTX-185DN-WIFI****
密 码：1234567890

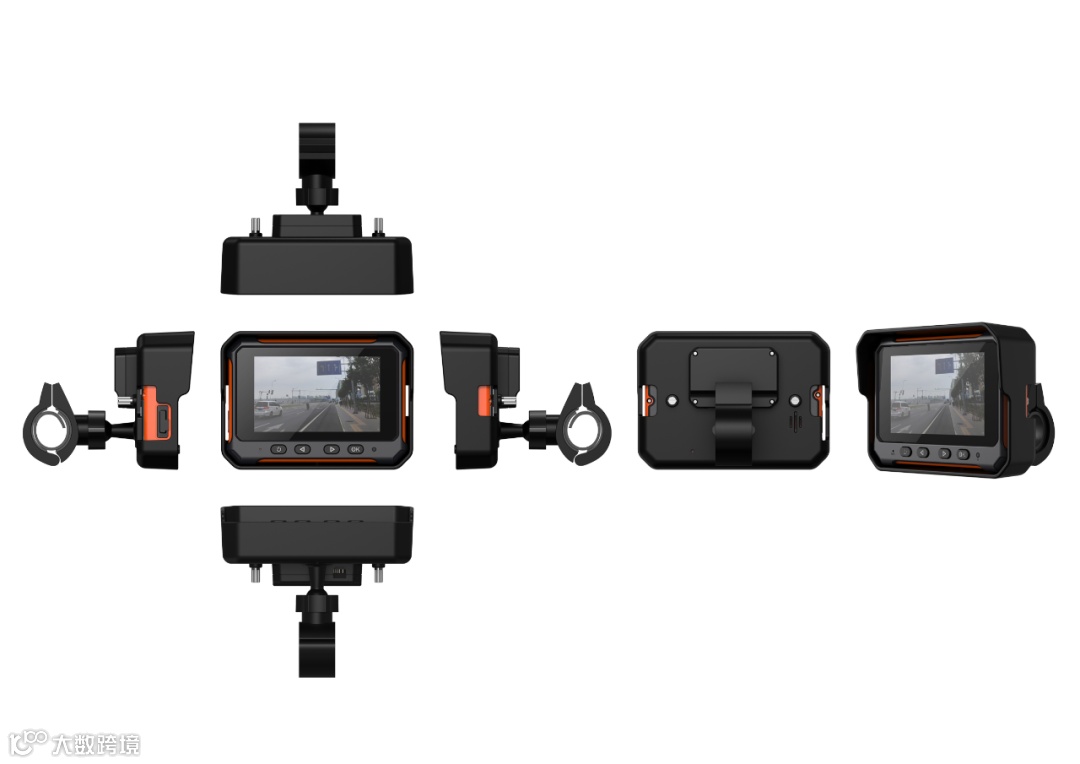

1. 产品结构
前后摄像头
抓拍按钮
※ 请务必接12V/的电源。
※ 本机只有接电源线的时候才会通电。

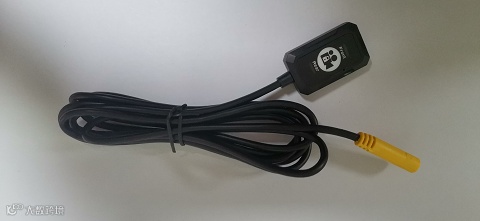

※ 不接遥控器的时候，不能录音。
2. 存储卡
请不要使用支持以外的存储卡。可能会导致数据破损和记录错误。
※ 请使用容量8～128GB的存储卡。
※ 请使用“Class10/UHS-1”以上速度的卡。使用Class10以下的卡，可能会不能正常录像。
※ 如果购买的128GB/64GB卡不能使用，请在FAT32的电脑上格式化后再使用。
※ 一旦格式化卡，会删除掉所有记录文件，请提前备份。
※ 以防万一，发生事故后，为了防止记录了事故瞬间的文件不被覆盖，请切断电源，拔出存储卡。

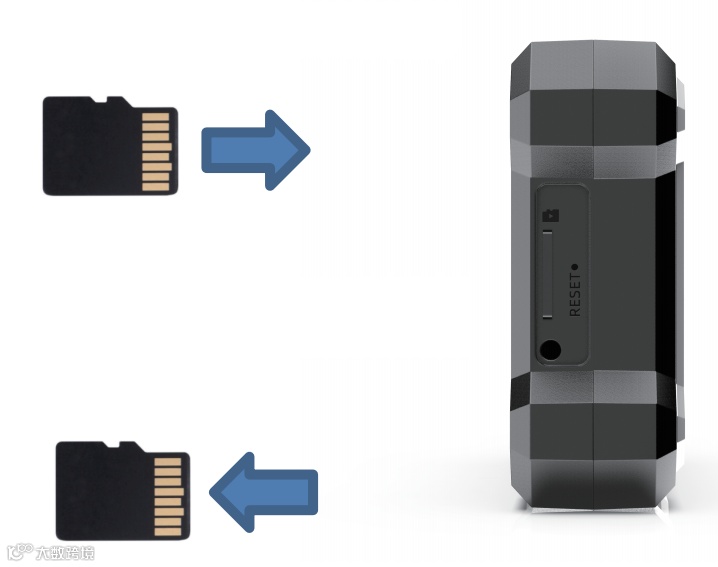

• 卡的插入
确认本电源OFF的状态下，确认插卡方向再插入，听到咔嚓声完毕。
• 卡的取出
确认本电源OFF的状态下，听到咔嚓声音确认插入了卡，就可以拔取出存储卡。
警告
(1).到完全取出卡前，不要手指离开。
(2).请定期格式化存储卡。※ 建议一个月一次。
(3).在连接电源的状态下拔卡，可能会导致数据破坏或本机出故障。
3.连接方法
使用摩托车用的电源线,根据不同摩托车的种类，安装方式也不一样。为了安全，请找专业的商店帮忙安装。
注意
※ 下面是安装图片,实际的安装方式根据车类型的不同，也会不一样。
※ 需要另行购买配件（后拉延长线、摄像头备品）的话，请联系供应中心。
※ 请先确认PIN脚数和方向，再连接各线材的接口。不能成功插入或PIN脚被折断，可能会接触不良，不能正常工作。
※ 请不要切断线材，可能会导致故障。
4.安装方法

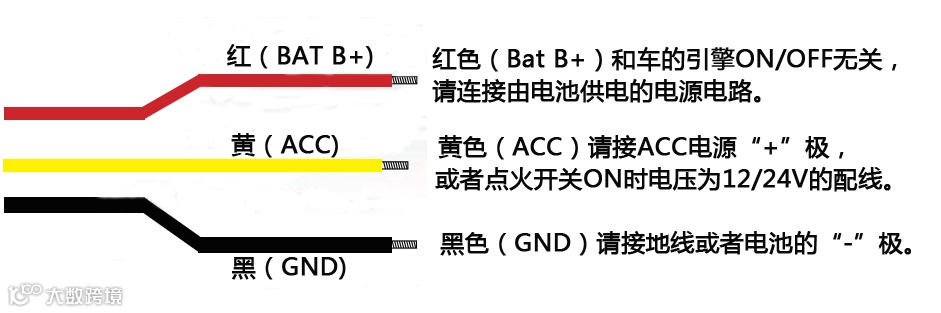

• 用摩托车电源线的连接方式
注意：批次不一样线束颜色也会出现不一样，请以线束上标识为准
※ 注意：连接前，请确认ACC电源的取垫方法。推荐用电路检测的万能表确认。电源连接错误时，行驶中电源会自动断开、不能录像。当然，也有本产品损坏的可能。
※ 安装需要专业的知识。推荐去专门的店铺安装。
※ 由于安装错误导致车辆和车载设备发生事故或故障等损害时，与我司无关。
※ 请一定要正确连接安装，不然可能导致火灾和事故。
※ 请不要把ACC和B+一起连接，因为即使引擎熄火，机器也会一直录像。
注意：因为品牌众多，可能有其他品牌的摩托车找不到ACC点火控制线那就需要将ACC与B+线并在一起接在电瓶上，那就需要手动关机，不然会加速电瓶损耗
• 在使用前

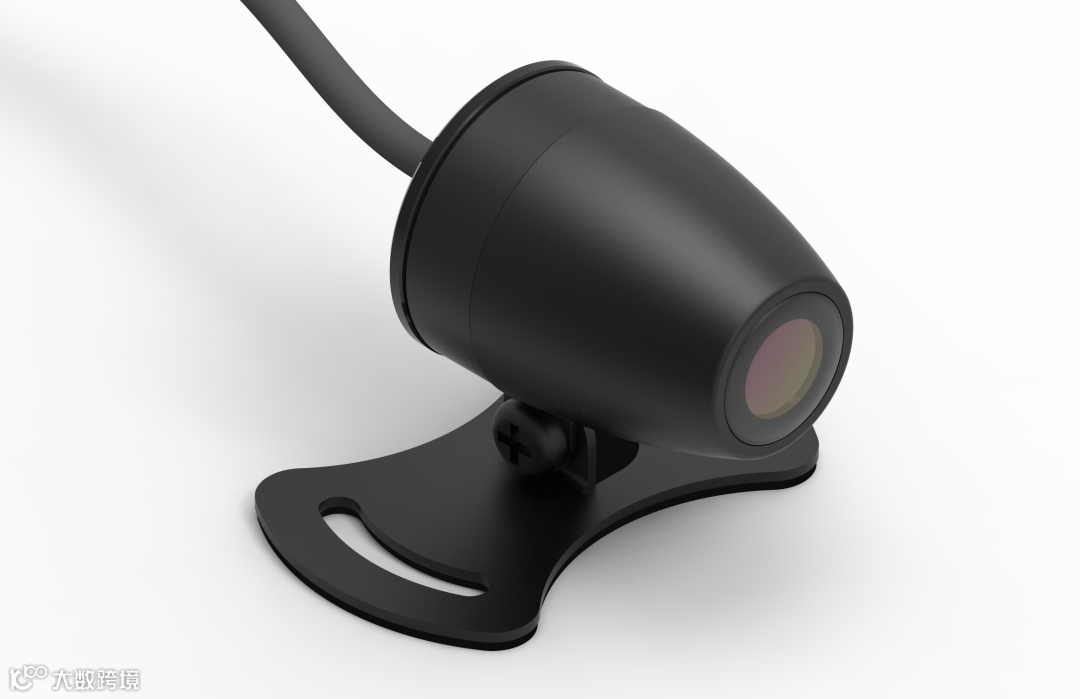

（1）摄像头的安装
（2）摄像头的录像角度的调整
根据摩托车的不同，摄像头的安装位置也不一样。
摄像头的画面可能会颠倒，这样的情况下，就必须要调整摄像头的录像角度了。
步骤①：请旋转拧松镜头外檐。
步骤②：调整摄像头本体或者支架的角度，请根据录像画面的显示来调整角度。
步骤③：旋转镜头外檐后，请记得再拧紧。
注意
※ 镜头上面有污渍的时候，请用柔软的布擦拭干净。
※ 安装摄像头前，请先把安装位置清洁干净，不要有水、油、灰尘等。胶重复使用，粘力会变差，有摄像头脱落的危险。
※ 加速中，画面可能有波动，是sensor的规格，不属于不良或故障。
※ 前后的摄像头以及后拉延长线是一样的规格。两个镜头可以互换使用。

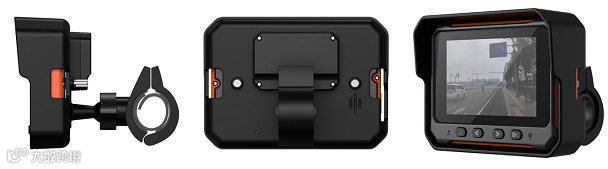

（3）行车记录仪机身的放置

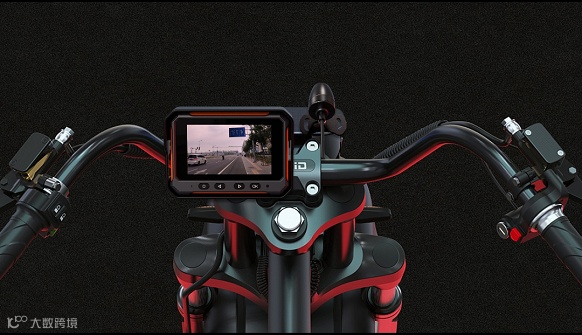

行车记录仪机身是防水IP67，安装在摩托车龙头把手合适位置

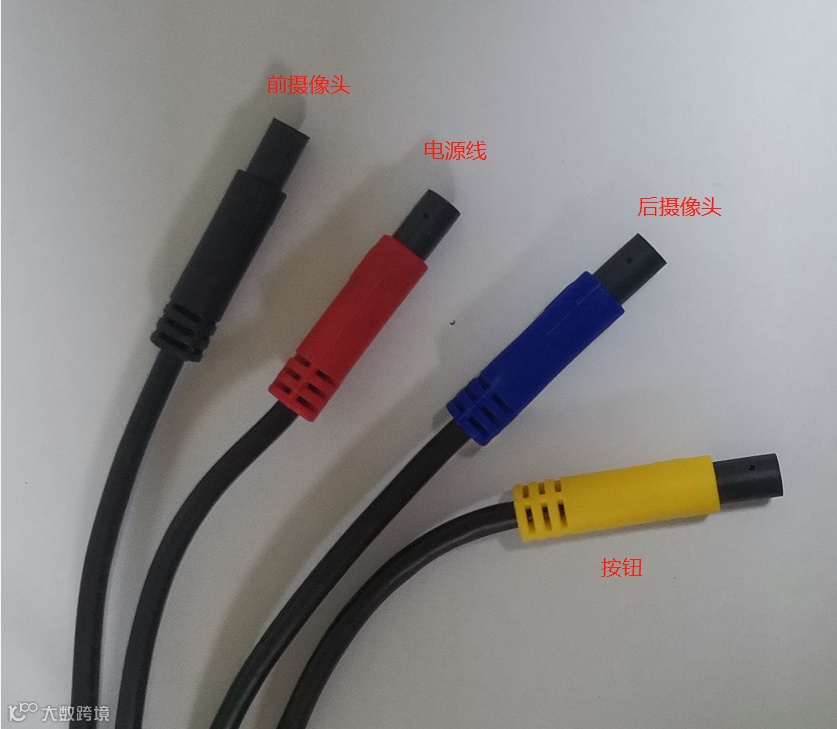

（4）接线材注意点
行车记录仪机身和配件的连接，通过接头颜色区分。
接头颜色说明： 红色（电源）
黑色（摄像头）
蓝色（摄像头）
黄色（遥控器）

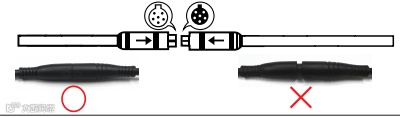

警告：请先根据箭头印记方向来确认接头的插入。
（5）电源ON *OFF
“摩托车的引擎起动”
摩托车的引擎点火，本机的电源ON。
引擎熄火，本机的电源OFF。
注意
※ 本机没有内藏电池，如果不接电源线，机器不能通电。
5. 录像模式
• 循环录像/自动覆盖录像
从打开引擎（ACC ON）到熄火（ACC OFF），在录模式为普通录像。
卡的容量一旦满了，从时间最早的视频开始按顺序覆盖。比如，摩托车引擎开始的时间17:06:33，循环录像是33秒开始1分钟。录像文件是17:06:33-17:07:33。
• 紧急录像/不能覆盖的数据

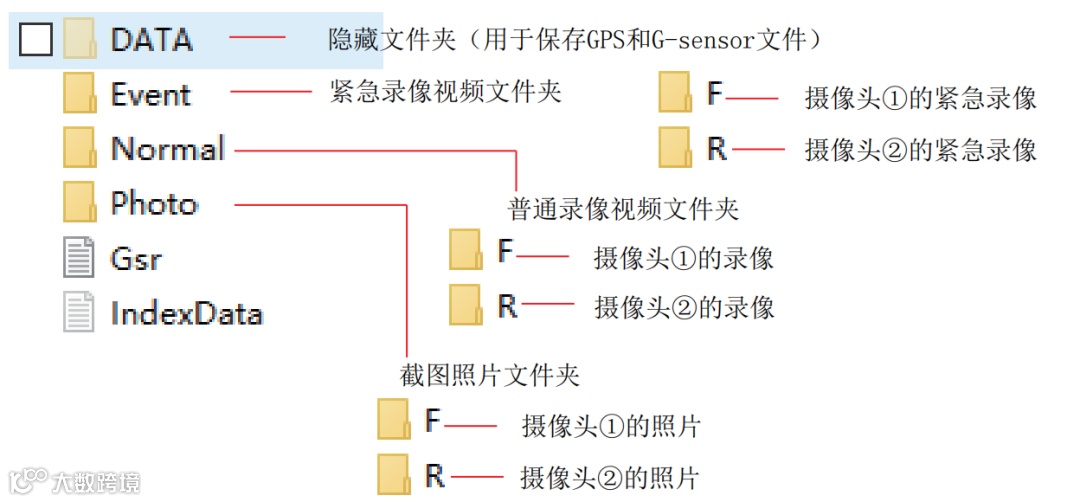

在紧急录像模式，录制的数据保存在卡的“event”文件夹。
※ 短按遥控器的紧急录像按键
※ 本机的G-sensor感知到碰撞

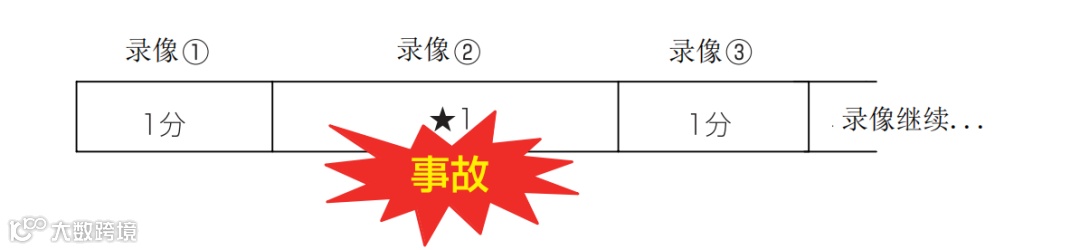

录像②的录制中，G-sensor起来，感知到碰撞，前后摄像头的视频文件（录像②的1分钟）保存到Event文件夹。比如，摩托车引擎开始的时间是17:06:33，碰撞录像视频是56秒开始加锁录像1分钟。即录像文件是17:06:33-17:07:33。
注意
(1).要保存前后摄像头的数据，所以合计是2个视频文件。
(2).“紧急录像”卡容量一旦满了，也会从时间最早的视频开始按顺序覆盖。所以请定期地格式化内存卡。
(3).推荐设置循环录像时间1分钟。

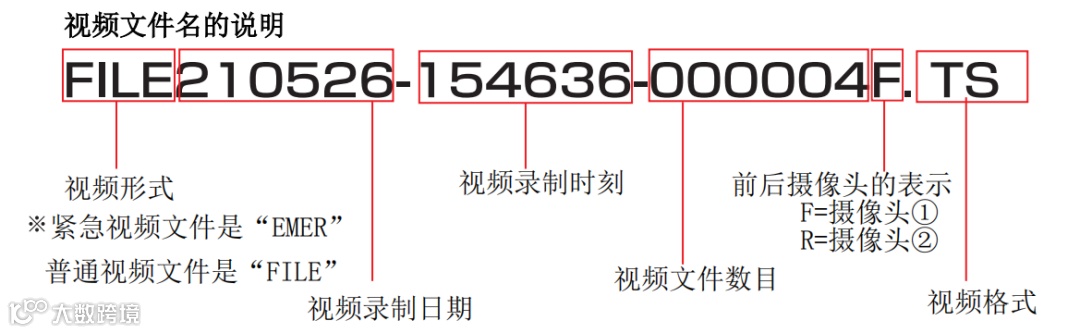

6. 录像视频的回放（通过PC回放）
把录像用的卡放进读卡器，通过电脑可以回放录像视频和照片。
注意
• 支持回放视频文件的PC的OS
※ Windows 8/10 32bit/64bit:
推荐Windows 10以下的媒体播放器
请下载使用MPC-HC 播放器。
※ 推荐Mac OSX 10.3.6以后、QuickTime 6.5以后的版本
※ 根据电脑的处理能力和使用环境，也可能不能正常回放视频。
※ 不能保证所有的电脑都可以正常地使用。
7. 用专用播放器回放
使用专用的APP，录像的视频可以通过PC回放。安装GPS天线后，可以确认录像视频文件的位置信息（经度纬度）和车速。通过Windows系统的PC专用GPS播放器，前后摄像头的视频可以同时回放。
8. PC的工作条件
要实行PC播放器，需要以下条件：
※ Windows：8.1/10
※ 不支持Linux和MAC OS
※ 不能保证所有的电脑都可以正常使用。
※ 电脑的处理能力满足，也可能操作不当导致不能正常的回放。
卡的录像时间
大致录像时间，本机根据使用的卡不一样，录像时间也会不一样。
TF卡容量 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
规格书
商品名 |
防水降噪摩托车专用行车记录仪 |
存储卡 |
8~128GB（class10及以上） |
前摄像头 |
200万像素的sensor 视角120° 1920*1080P@25fps |
后摄像头 |
200万像素的sensor 视角120° 1920*1080P@25fps |
屏幕尺寸 |
4.0寸IPS屏 |
GPS |
支持 |
G-sensor |
支持 |
麦克风 |
内置高灵敏度麦克风 ,可以设置录音ON/OFF |
喇叭 |
支持 |
记录方法 |
普通录像/G-sensor（紧急）录像/拍摄照片 |
文件形式 |
视频：TS 照片：JPEG |
回放方法 |
手机APP回放或电脑回放 |
防水等级 |
IP67（摄像头）IP67主机 |
使用电压 |
DC12/24V *使用标配的专用降压线 |
工作温度 |
-10℃~+50℃ *安全使用温度 |
