替换封边

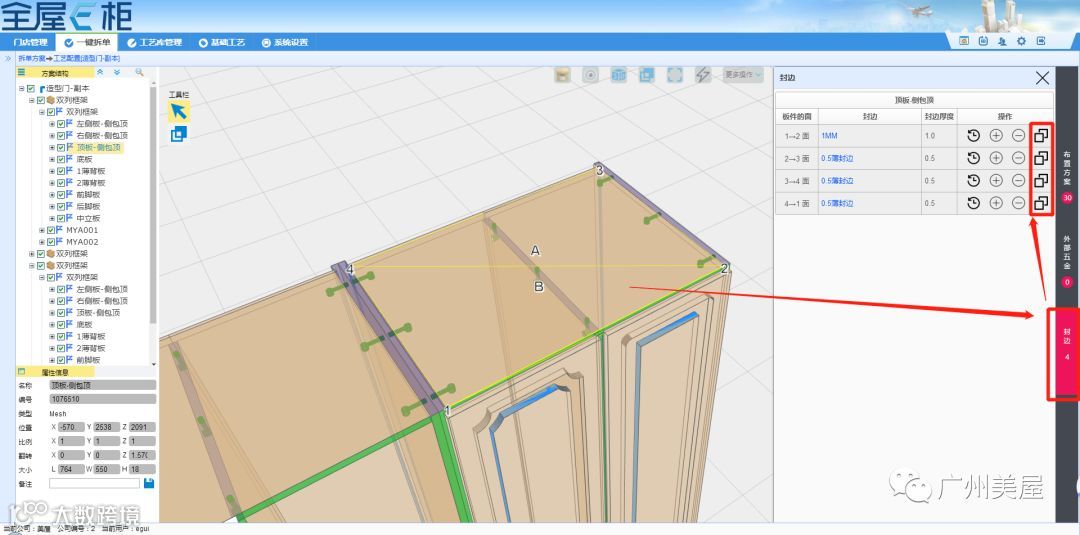

在修改工艺界面，点选板件后，在左侧封边配置栏中，封边配置的最右增加替换封边的功能键，点击需替换的封边，然后可按需替换封边；
2.勾选替换后封边

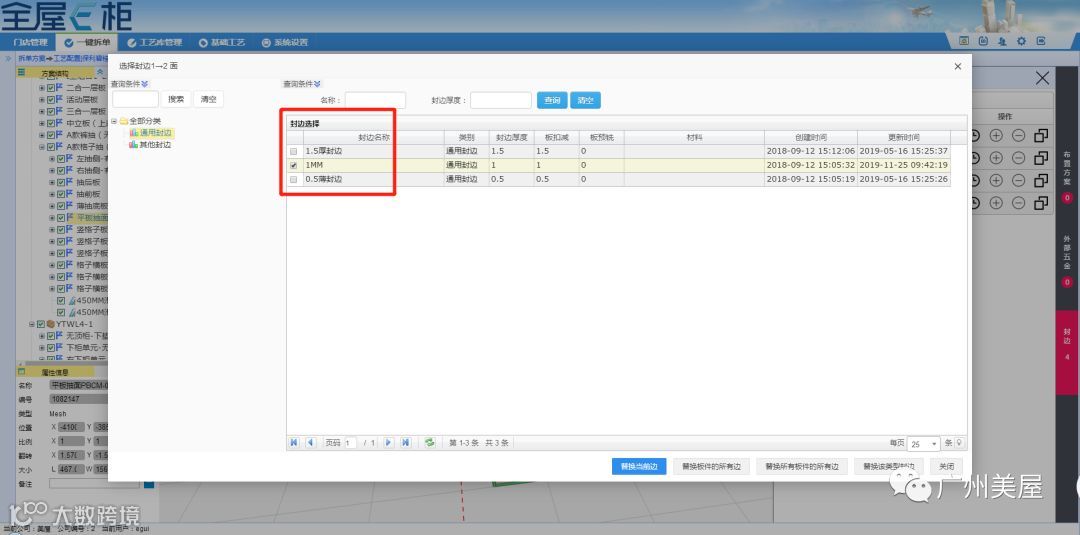

与配置封边一样，点击替换封边后，弹出封边库的窗口，按需勾选对应封边；
3.替换功能选项

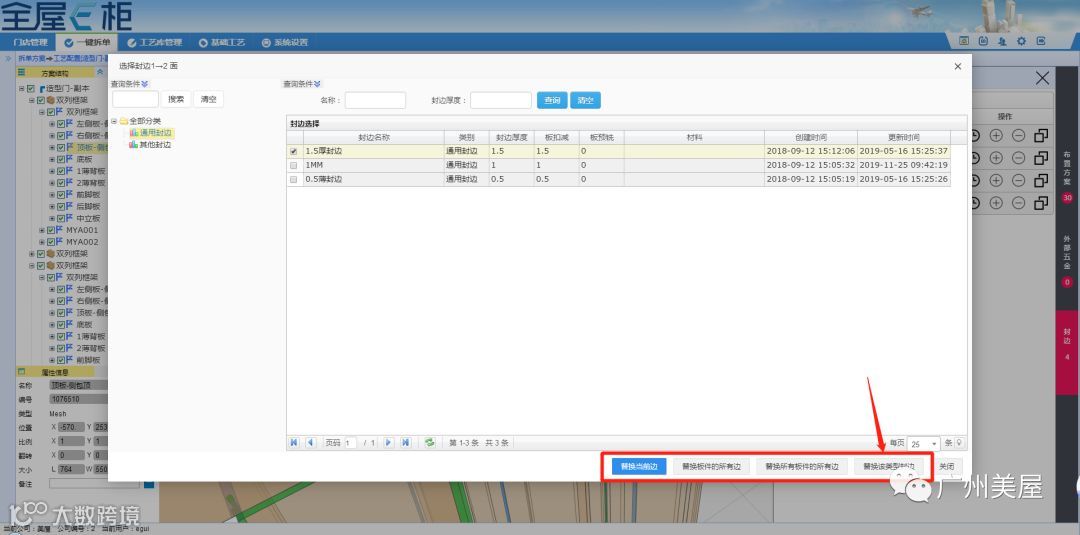

确认选择替换的封边后，窗口下方有四个不同功能的选项，从左到右依次为：
3.1“替换当前封边”
将勾选的封边只替换当前选择的一条边的封边；
3.2“替换板件的所有边”
将勾选的封边替换当前选择的板所有边的封边；
3.3“替换所有板的的所有边”
将勾选的封边替换当前方案中的所有板的所有边的封边；
3.4“替换该类型封边”
将勾选的封边替换当前选择替换的封边，如方案中有大量原封边为“1mm白”，但需要把"1mm白"封边全部替换为“1mm黑”，则可通过此功能实现。
