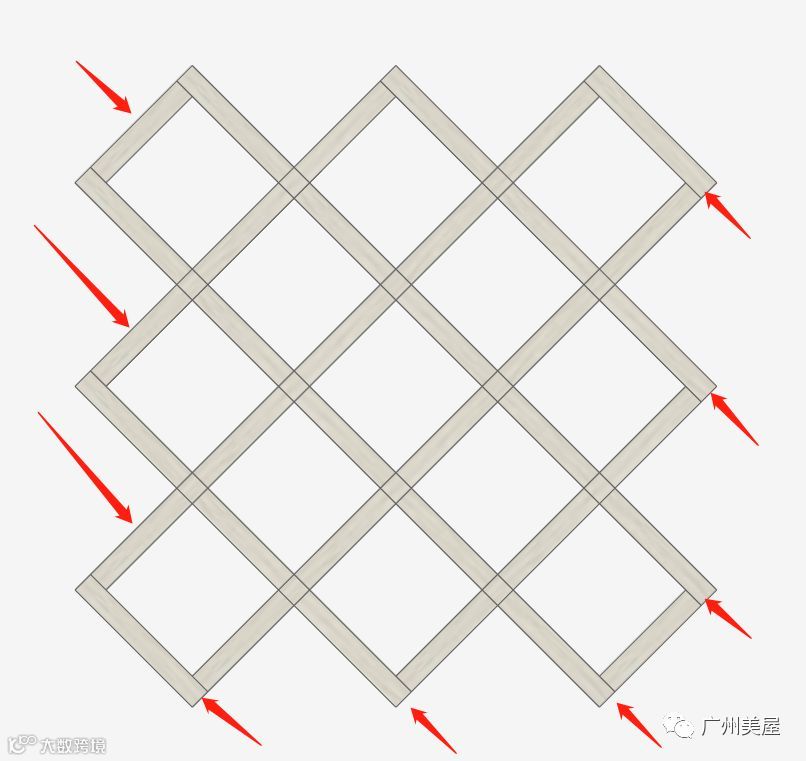

0
导读:酒格酒架功能件按照柜子的内控尺寸可以自动适配规格,一个模型的参数化设定满足多个尺寸需求。模型的规格按照尺寸自动变化,让设计更加智能化。
很多小伙伴在应用酒格的时候,发现酷家乐公库的酒格无法拆单,有一些能拆,但是也存在各种不确定的问题。如果要用酷家乐公库的,也要认真检查参数和工艺等问题。

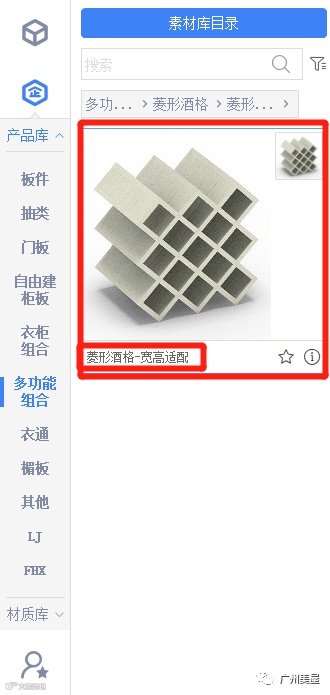

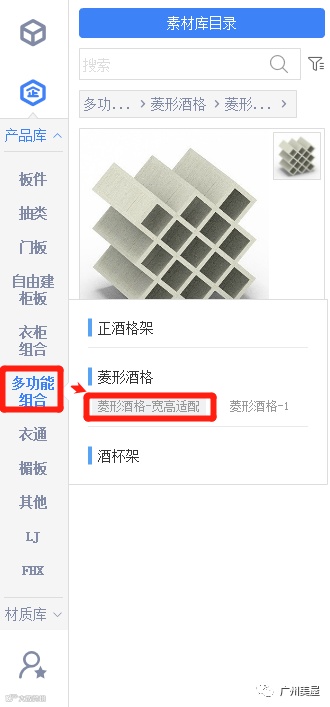

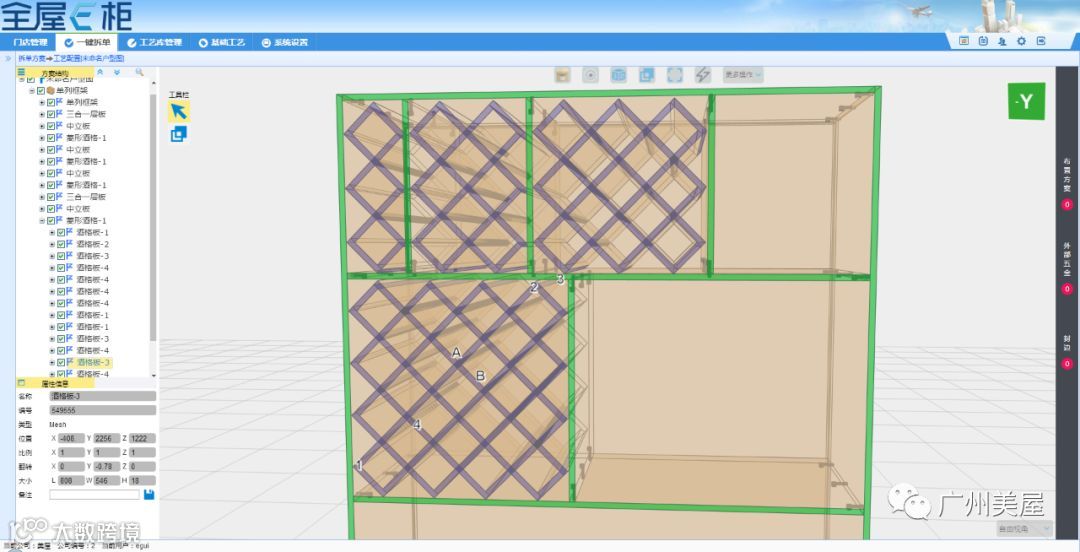

这种时候,可以使用全屋e柜的库找到平时各位必用的红酒格、菱形酒格等,模型全部可以复制,局部修改和取用。在e柜的组建模式里面的空间组合,有个万能酒格,根据参数调整宽、高、酒格会根据参数来适配。


上面所说到的这个万能酒格,酒格酒架功能件按照柜子的内控尺寸可以自动适配规格,一个模型的参数化设定满足多个尺寸需求。模型的规格按照尺寸自动变化,让设计更加智能化。小编跟工程师要了一份超详细的菱形酒格-宽高适配应用的说明,供大家学习参考!


模型库功能件之酒格与酒架参数化适配



模型特征


1、目录分类
此酒格为酒格整体宽高尺寸适配内空,酒格数量根据内空尺寸、酒格内空、板厚、预留值等自动计算得出;


需根据对应规格设置好内空,再调入酒格。


2、形态特征

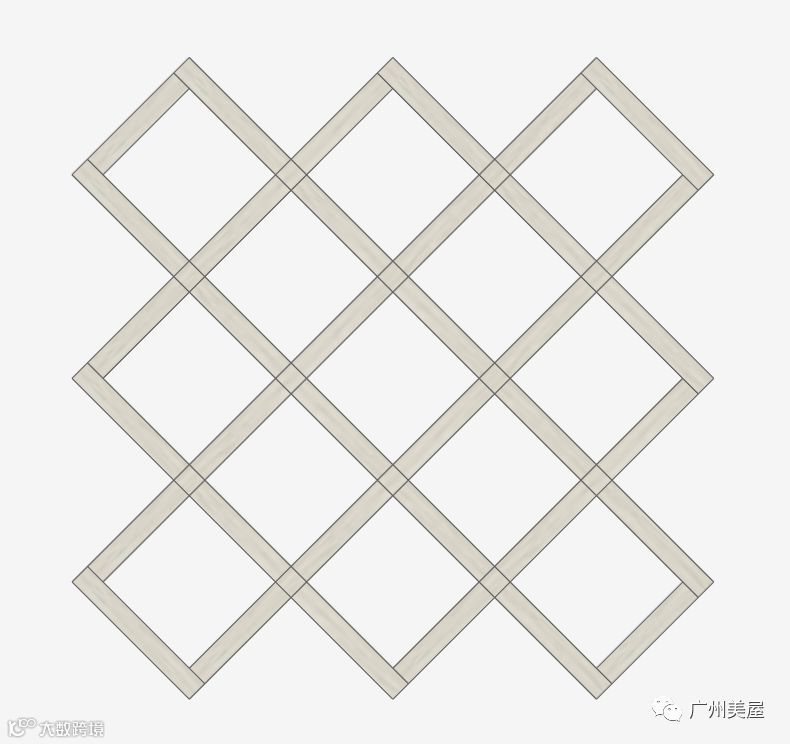

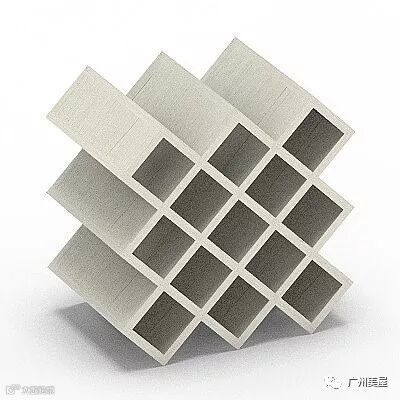

3、酒格内空为正菱形



4、同一方向的板件同一盖法



5、端口齐平




应用规则


1、宽深高适配
1.1、宽高适配定义

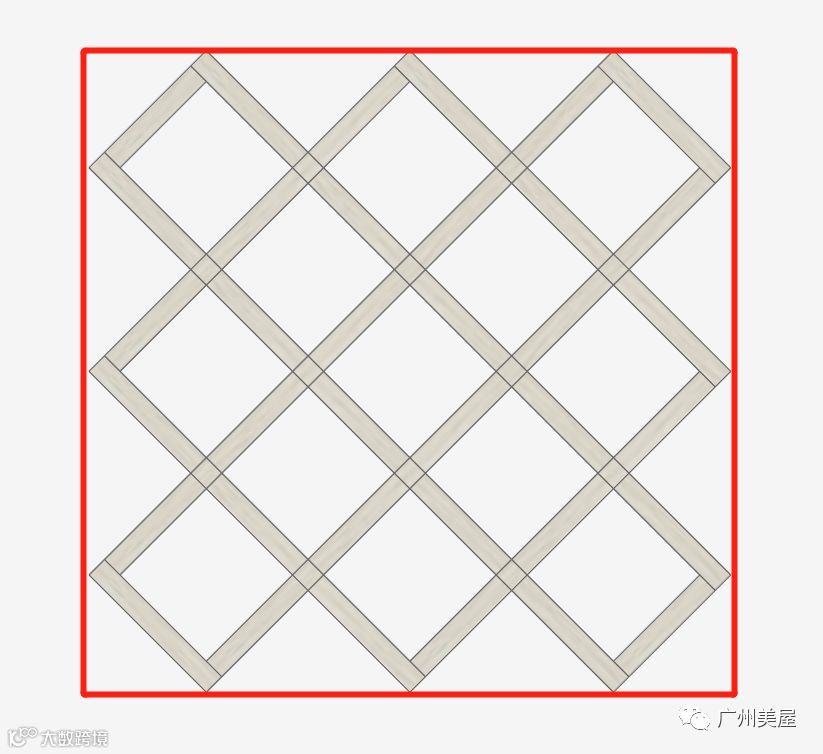

每个模型都有一个外框来定义其外部尺寸,这个外框在建模时称为“矩形外框”,设计时点选模型也会显示;



当这个酒格置入内空时,适配的尺寸为这个矩形外框的尺寸;

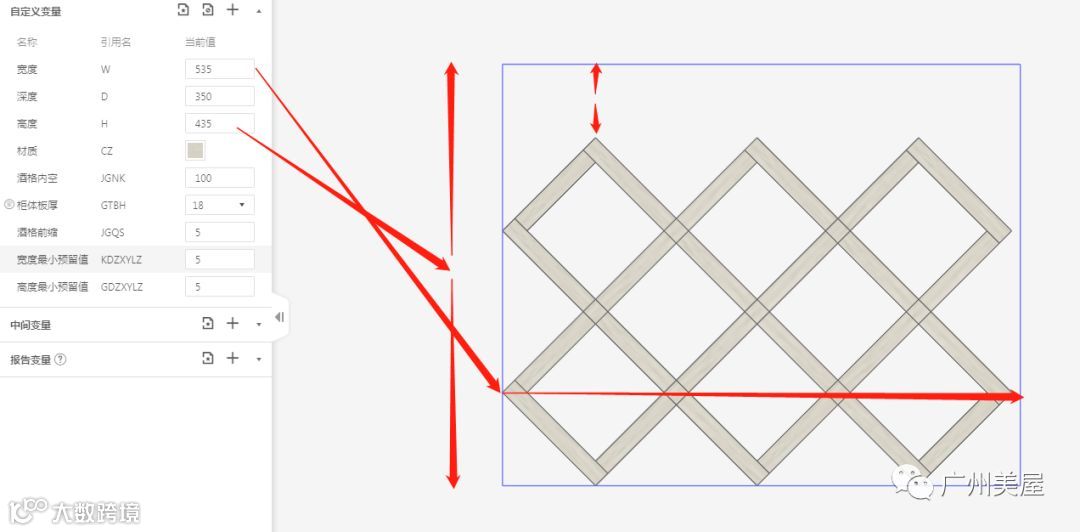

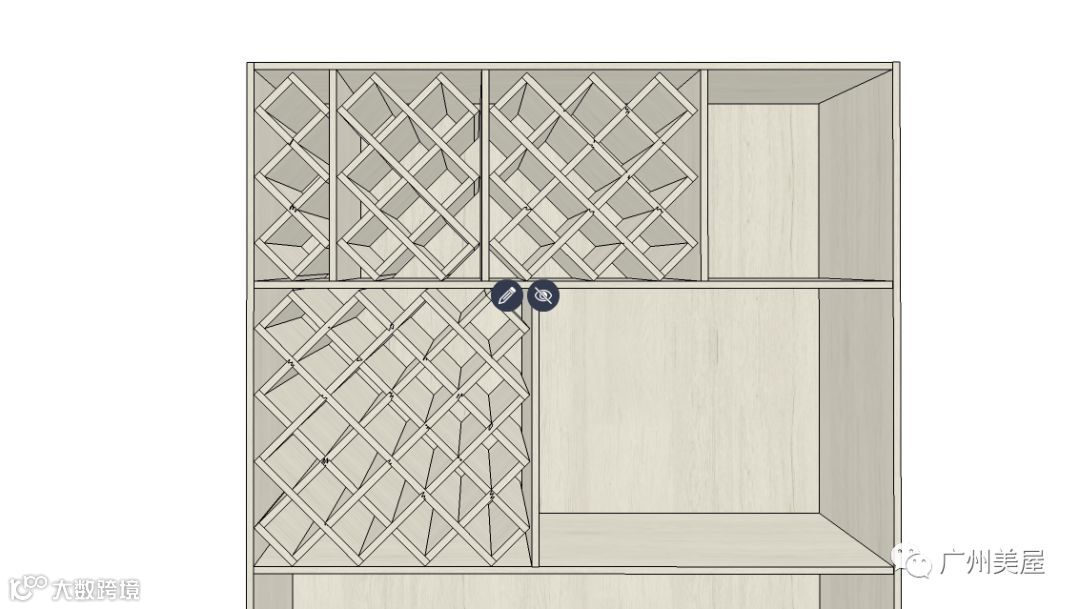

那么酒格内部的尺寸又如何适配?上面有提到酒格为正菱形,所以宽高是程系数关系的,而不同于井字格可以适配任意尺寸的宽高;如下图,因为是正菱形关系,高度方向不可能再放下一格酒格,所以如果内空设置不到位适配后会出现有空余的地方;



而我们设计菱形酒格也会有相对应的规格;


那么我们这个菱形酒格-1,把1格到8*8格的菱形酒格的系数关系整合在一起,同时增加一个宽高的预留值,以保证适配尺寸时,内部酒格板件不会超出矩形外框造成错误。

1.2、深度适配
深度适配一般没有什么疑义,也是适配矩形外框的尺寸,同时有内缩的参数以控制酒格板相对于外框的关系。

2、相关参数
2.1、宽深高

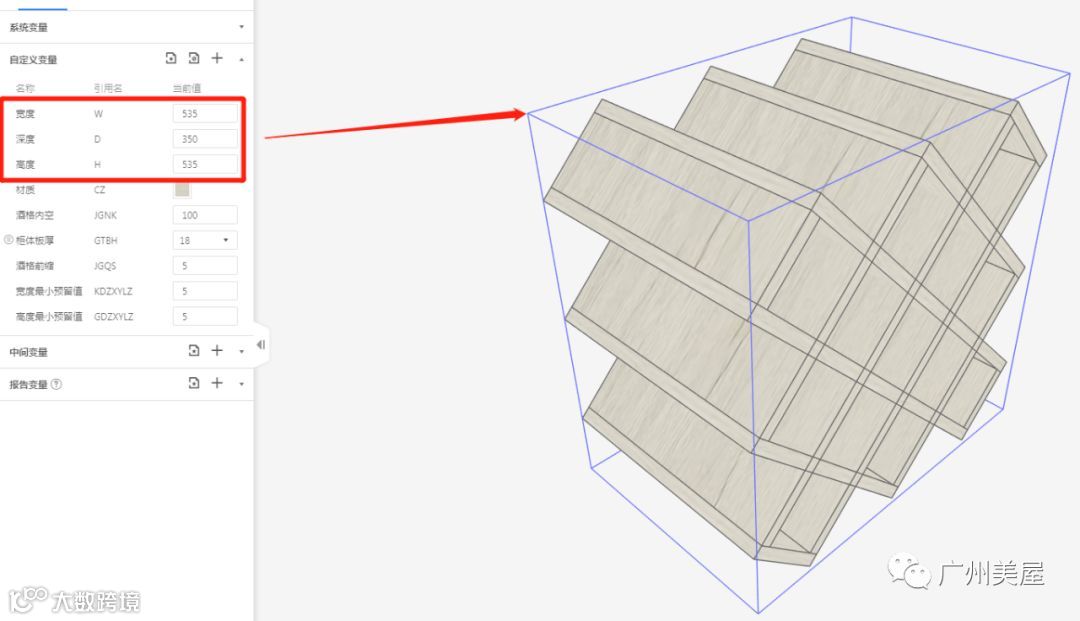

对应参数为:W、D、H,实为矩形外框的尺寸,也就是当酒格放置到某个内空时,尺寸就适配为内空的尺寸;



2.2、酒格内空尺寸

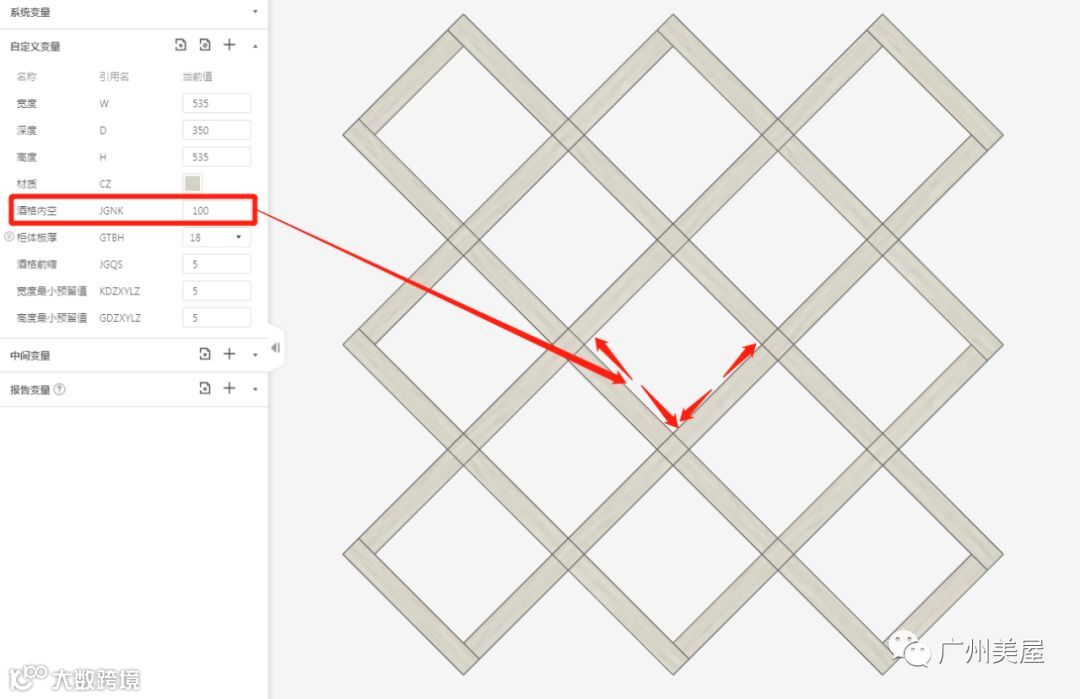

酒格内空对应参数为“酒格内空”,为正菱形四条边的尺寸;

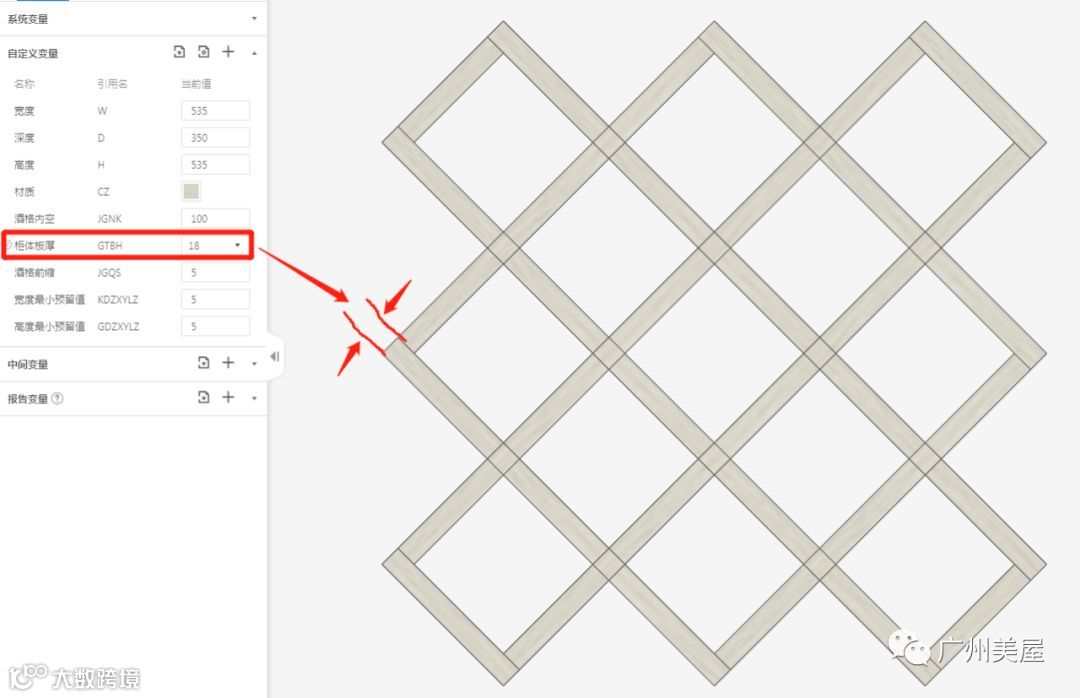

2.3、板厚
控制全部酒格板的厚度;

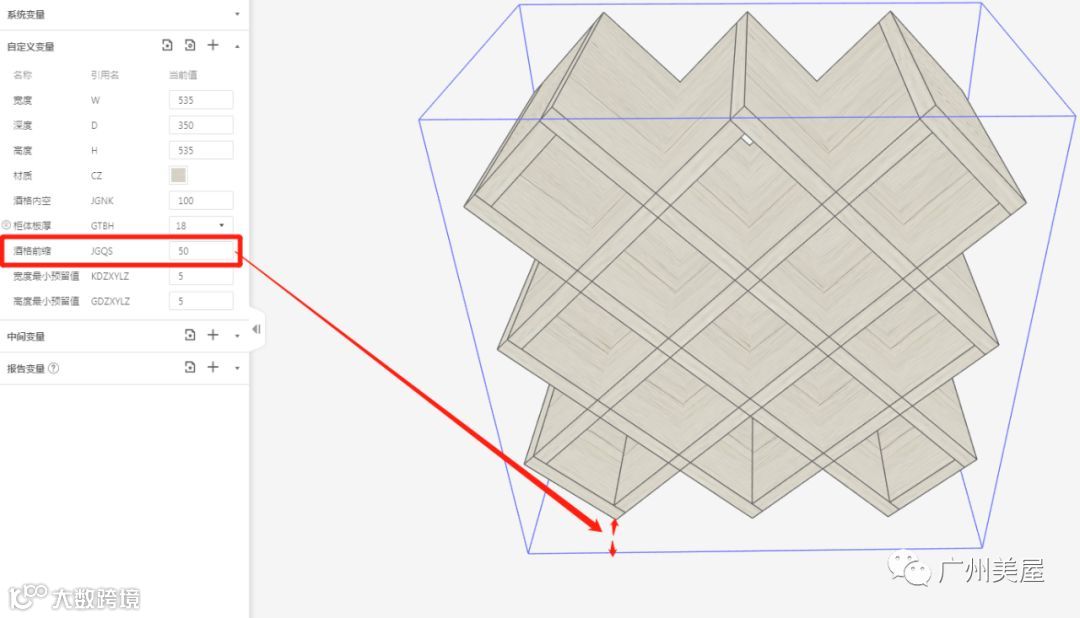

2.4、酒格前缩
控制酒格板相对于外框或柜体的关系,内缩的尺寸,默认为1;

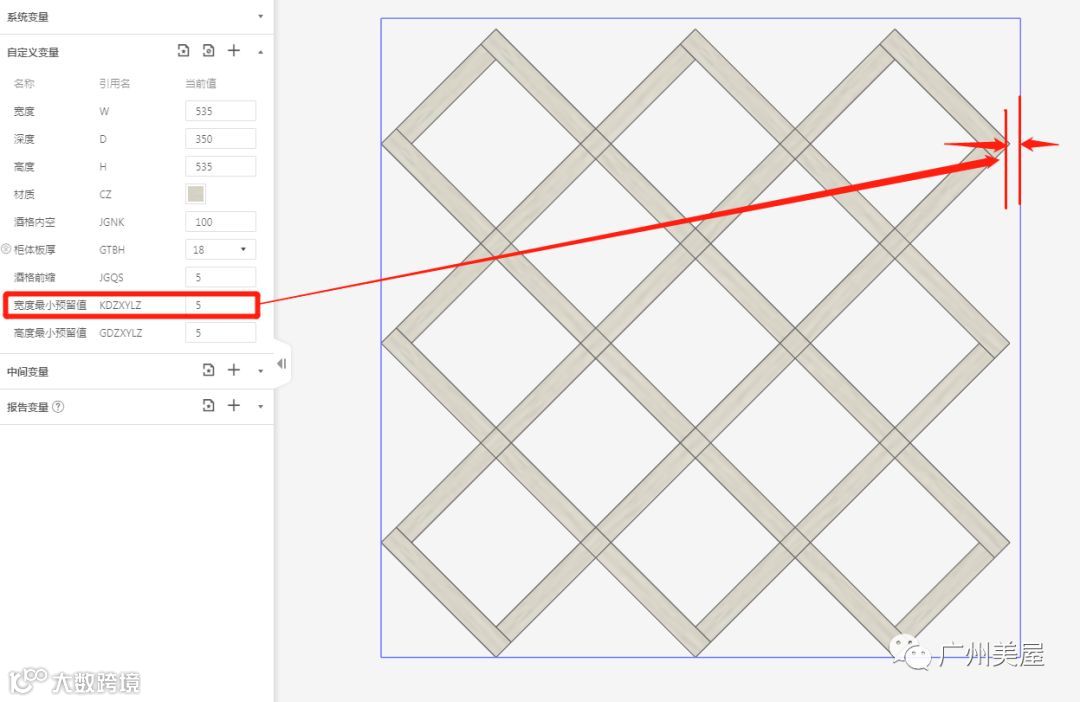

2.5、宽度最小预留值
为避免太紧导致难以安装,一般会预留几毫米的值,默认为2,实际以自身需求为准;

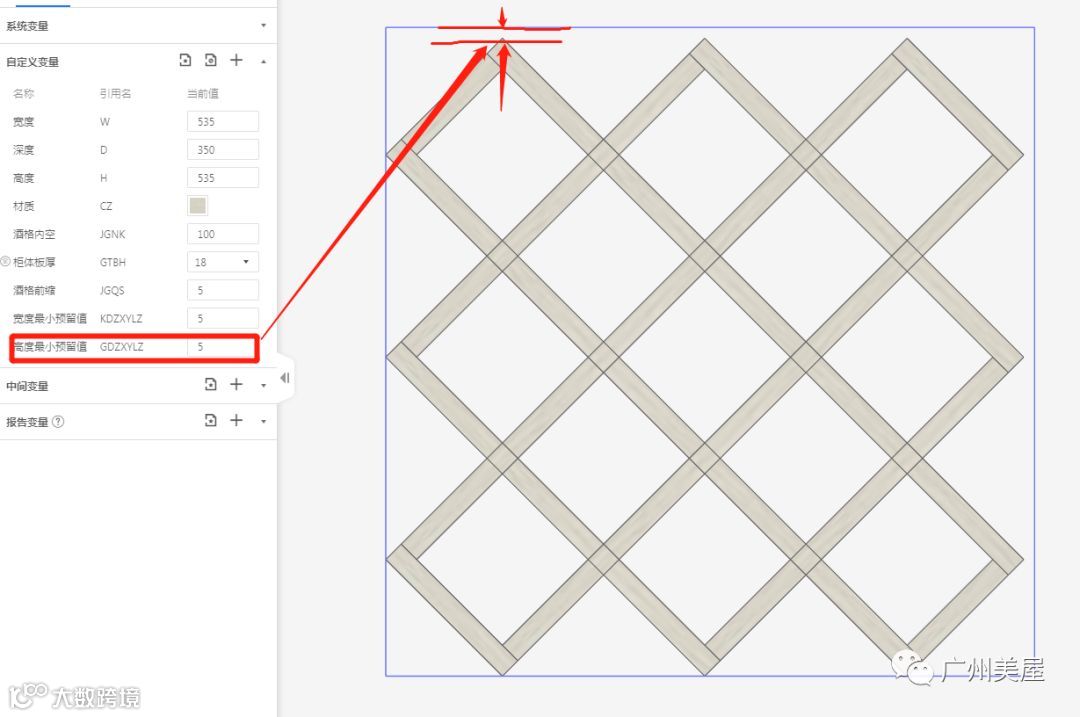

2.6、高度最小预留值
为避免太紧导致难以安装,一般会预留几毫米的值,默认为2,实际以自身需求为准;




设计应用

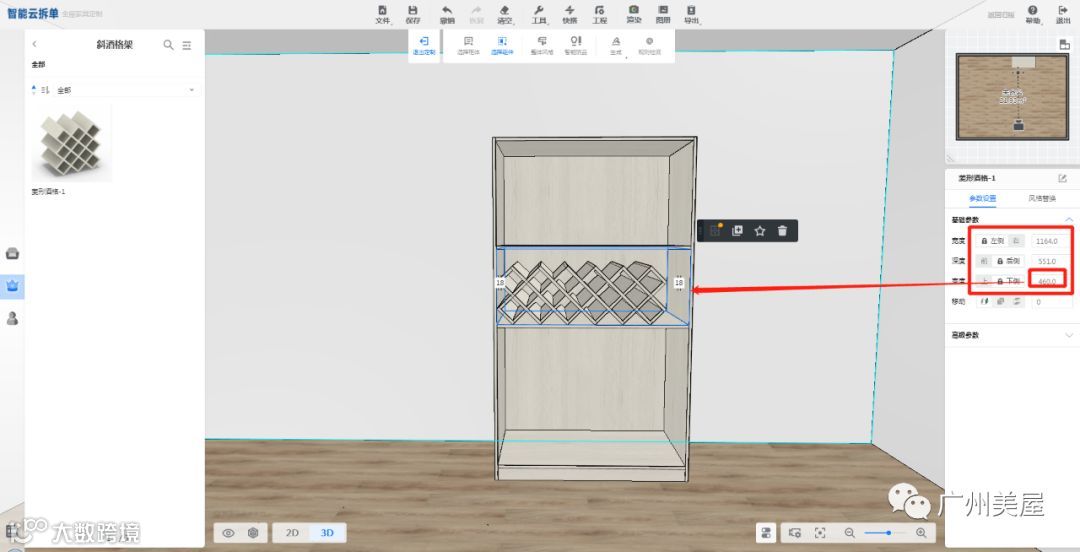

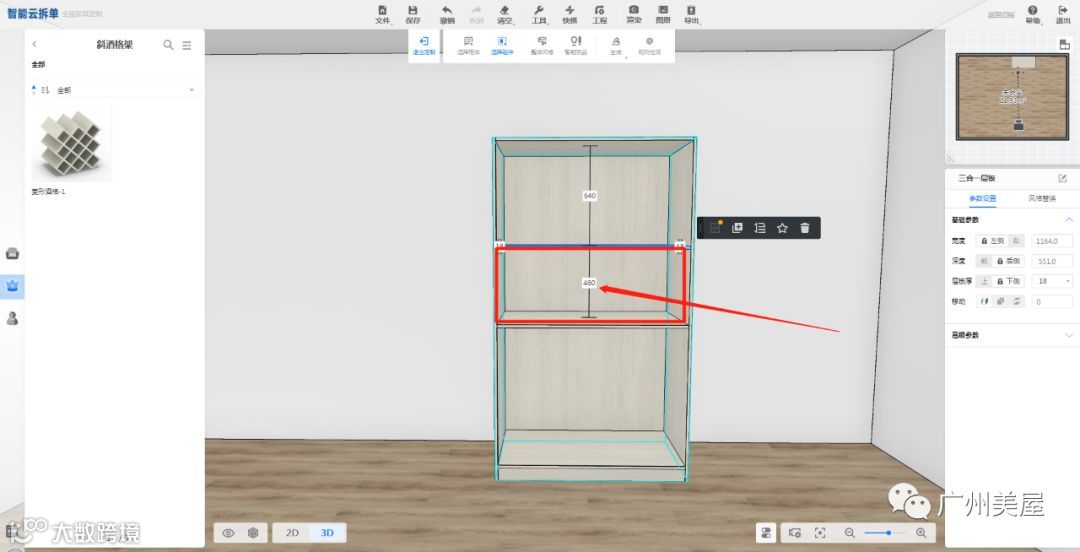

1、定义需放置酒格的内空,或调整酒格整体尺寸
如果以酒格内空加上板厚、最小预留值为正确的酒格尺寸,那么定义需放置酒格的内空,或调整酒格整体尺寸;

放置酒格的内空,或调整酒格整体尺寸,涉及到相对的酒格标准,各家企业都会存在自己的标准,那么可以根据自己的标准去调整;

下面以默认数值为例(仅供参考):
酒格内空:90
板厚:18
酒格前缩:1
宽度最小预留值:2
高度最小预留值:2
以酒格内空加上板厚、最小预留值为标准;

宽度尺寸规格约为(因三角函数计算后可能会出现小数点后几位,为方便计算以做取整):
1格:181
2格:333
3个:486
4格:639
5格:792
6格:944
7格:1097
8格:1250
高度尺寸规格约为(因三角函数计算后可能会出现小数点后几位,为方便计算以做取整):
1格:181
2格:333
3个:486
4格:639
5格:792
6格:944
7格:1097
8格:1250

2、调整对应参数
如果内空、板厚、预留值等参数可根据需求调整,但调整后需确认调整内空、酒格整体尺寸是否符合需求

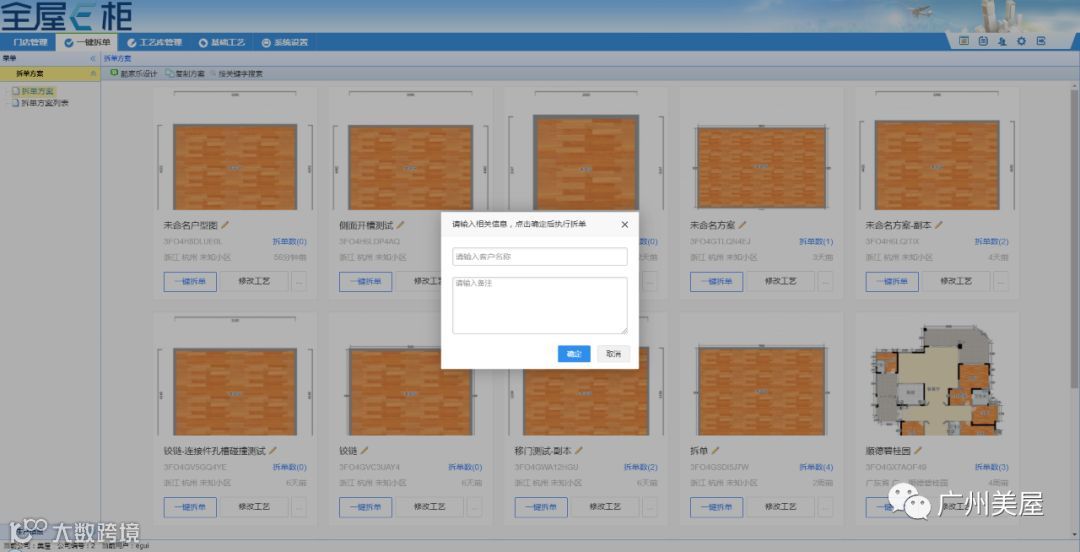

对接智能云拆单平台


1、还原

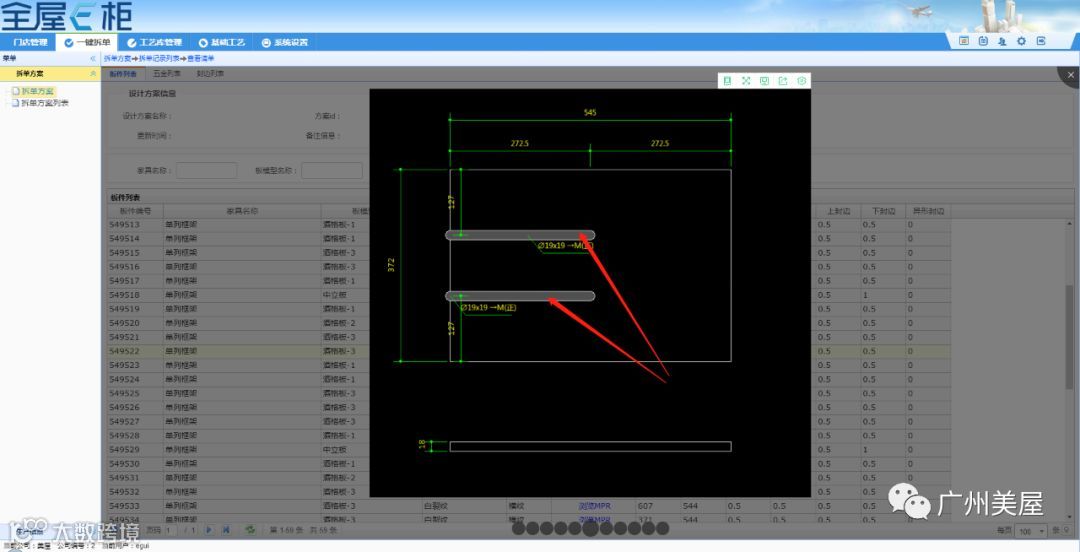

2、拆单输出

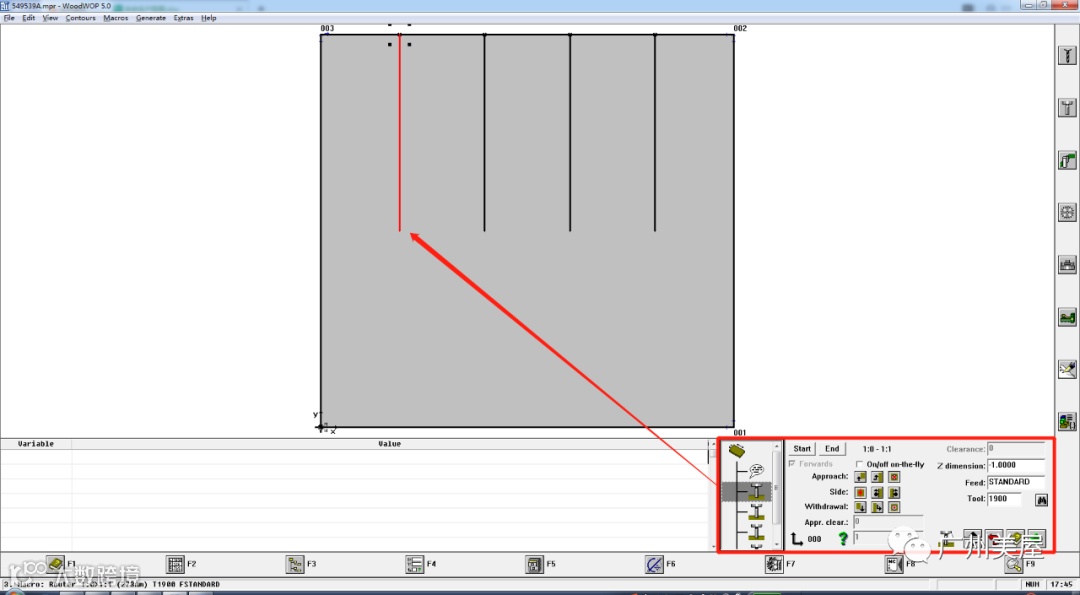

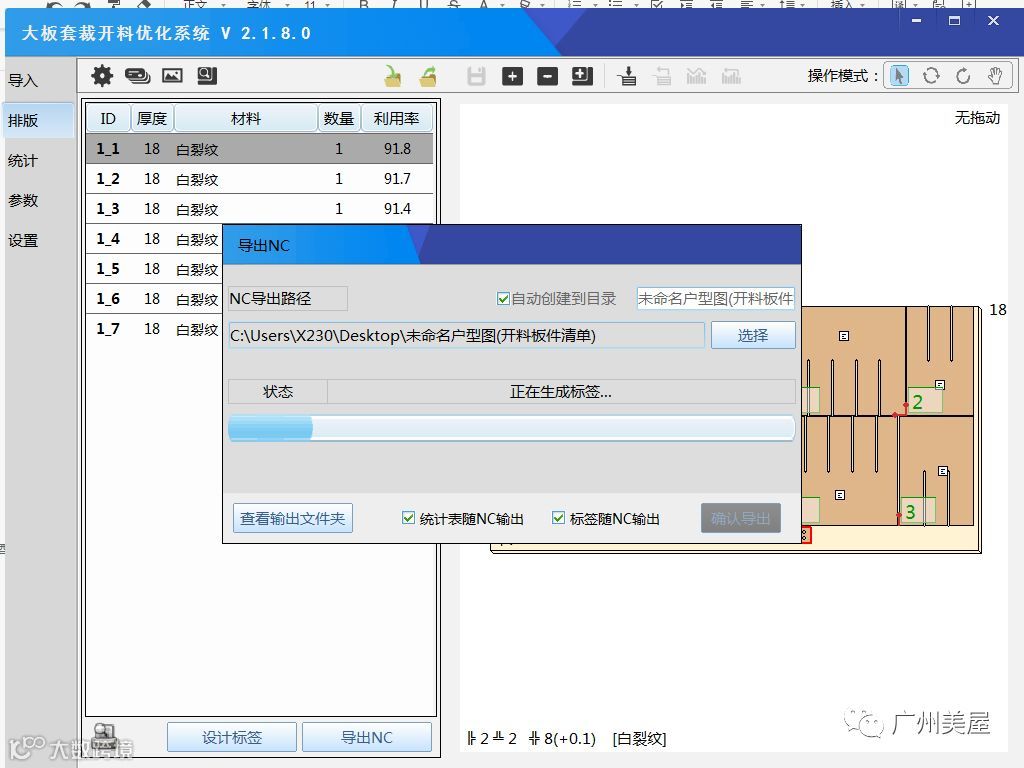

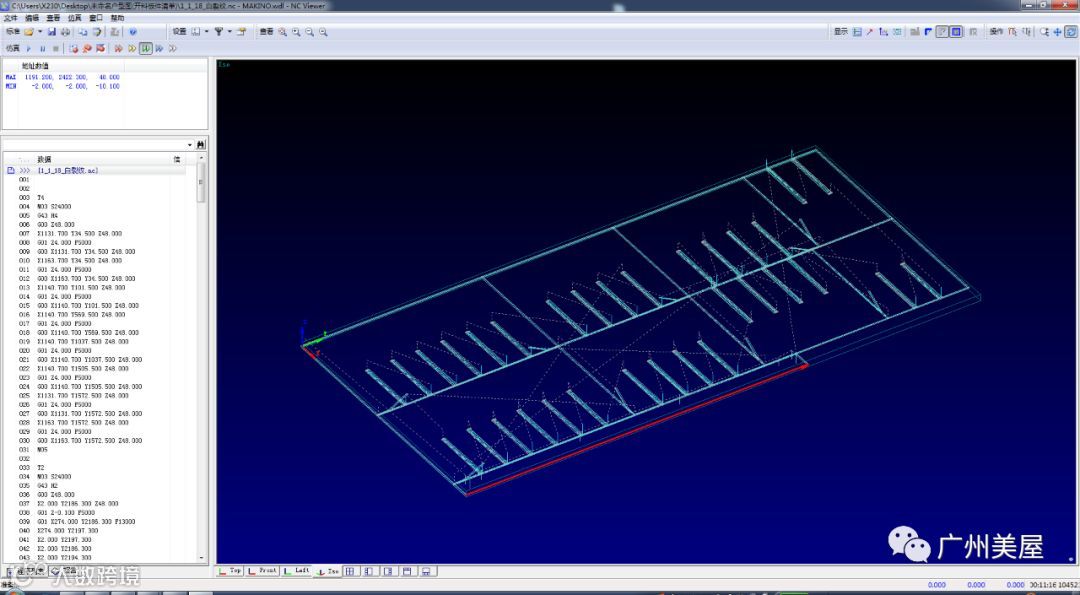

3、优化输出

视频提供 | 林小欢

资料提供 | Maria老师
