酒格 | 模型更新菱形酒格-1应用

上次出了万能酒格之后，一个酒格方便宽高方向同时适配内空，但需在一定条件规格下先设置好内空，才能刚好填满内空，如果不清楚规格就不方便设计了。

针对这种情况我们更新了以下“菱形酒格-1”，高度方向按格数划分模型，宽度方向格数可调。宽高尺寸自动按格数、板厚、内空等参数计算得出，按这个数值调整内空，方便快捷。

模型特征

1、目录分类

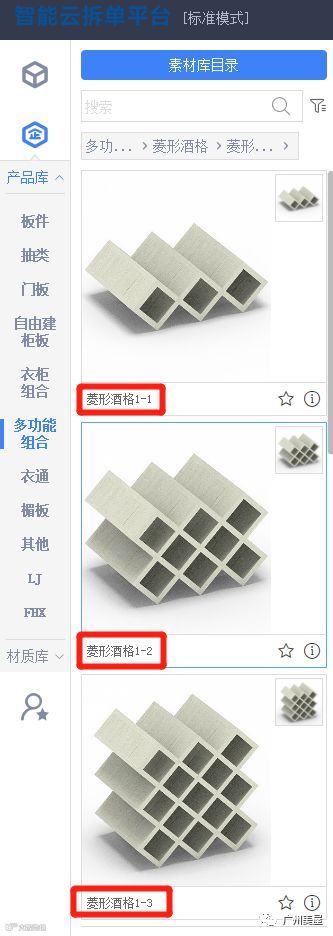

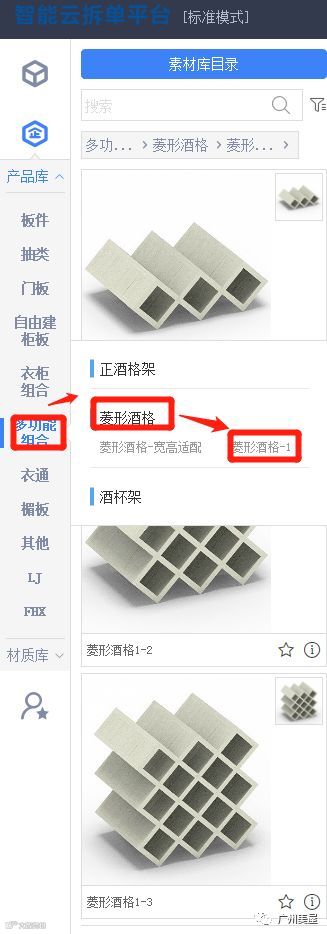

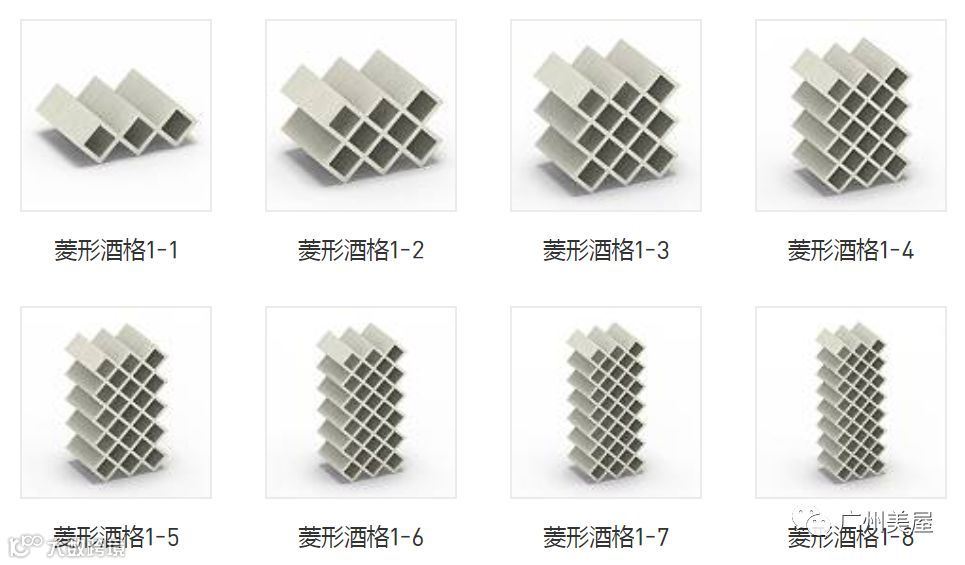

在组件模式下，“多功能组合”-“菱形酒格”-“菱形酒格-1”。高度方向按酒格数量划分模型，最大为8格；每个模型横向酒格数量可调，范围为1-8格。

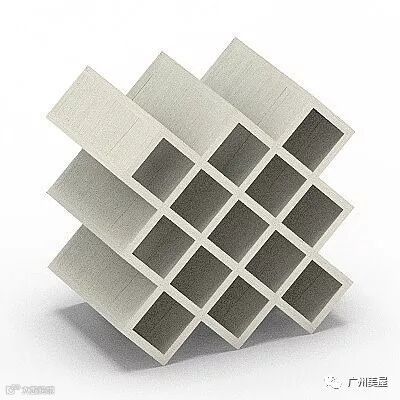

2、形态特征

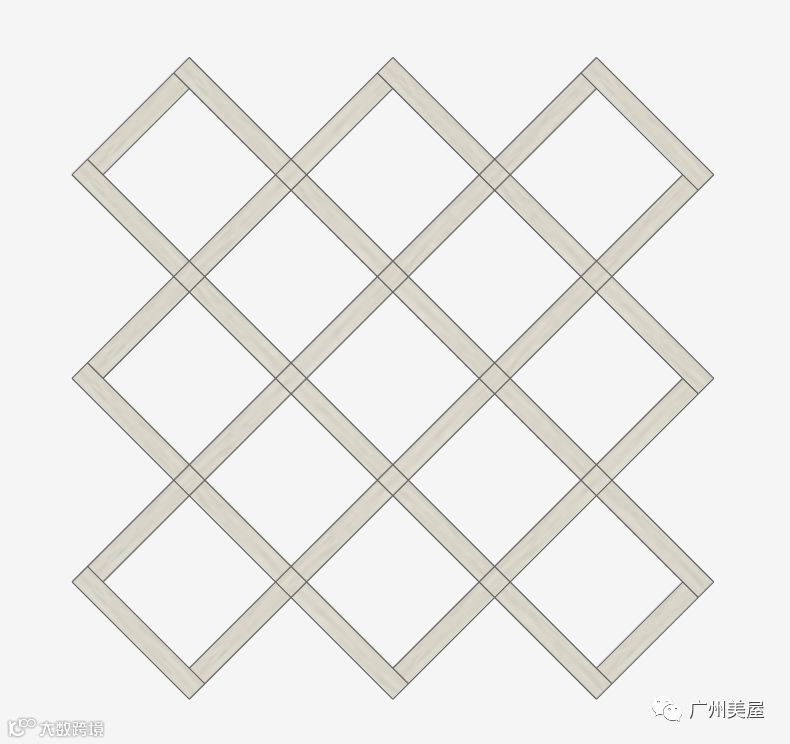

3、酒格内空为正菱形

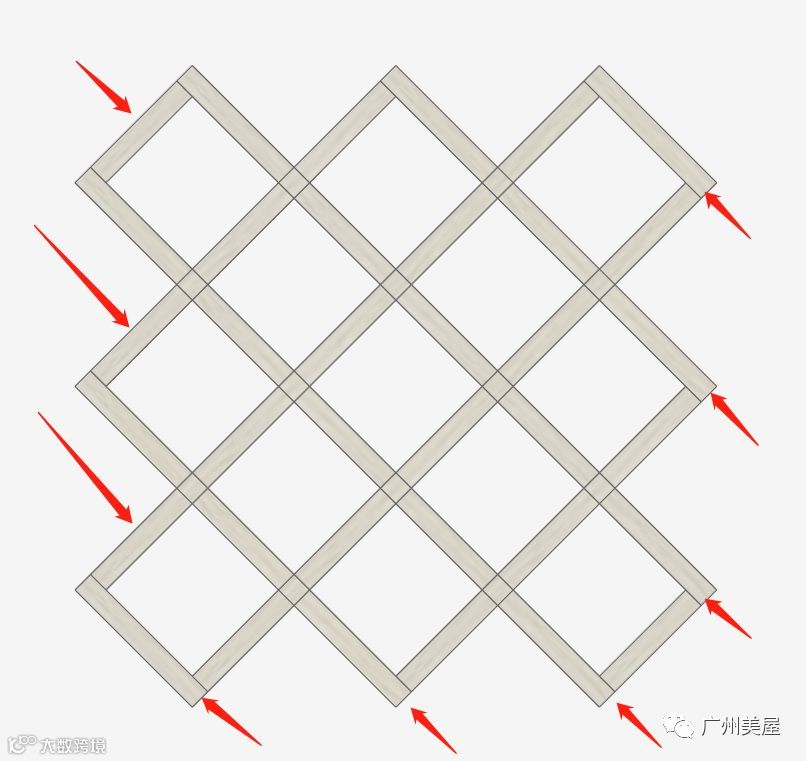

4、同一方向的板件同一盖法

5、端口齐平

应用规则

1、宽深高定义

1.1、宽高定义

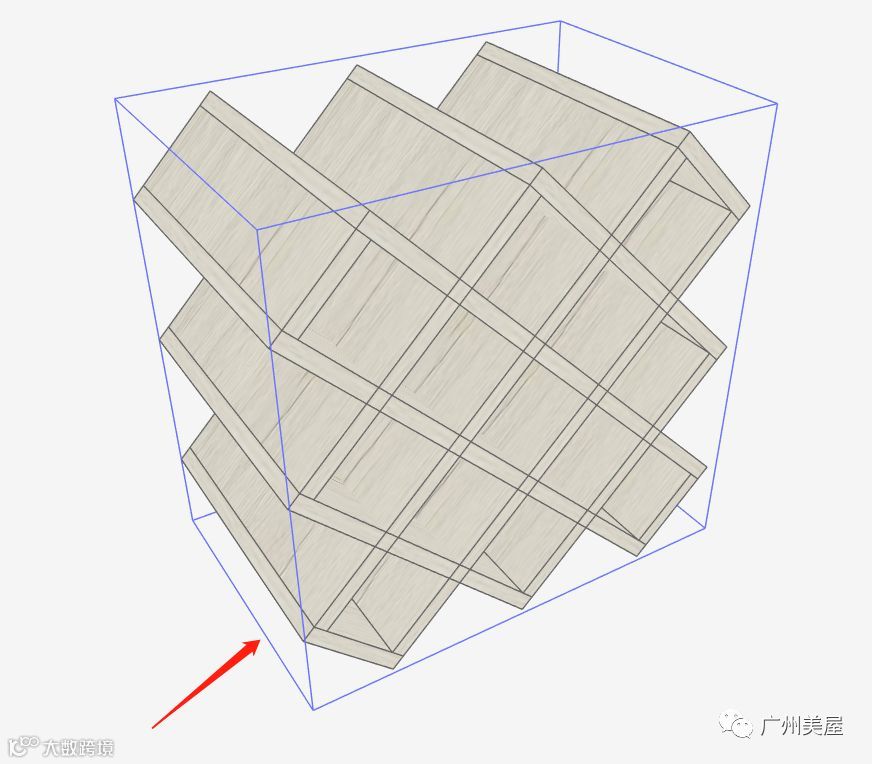

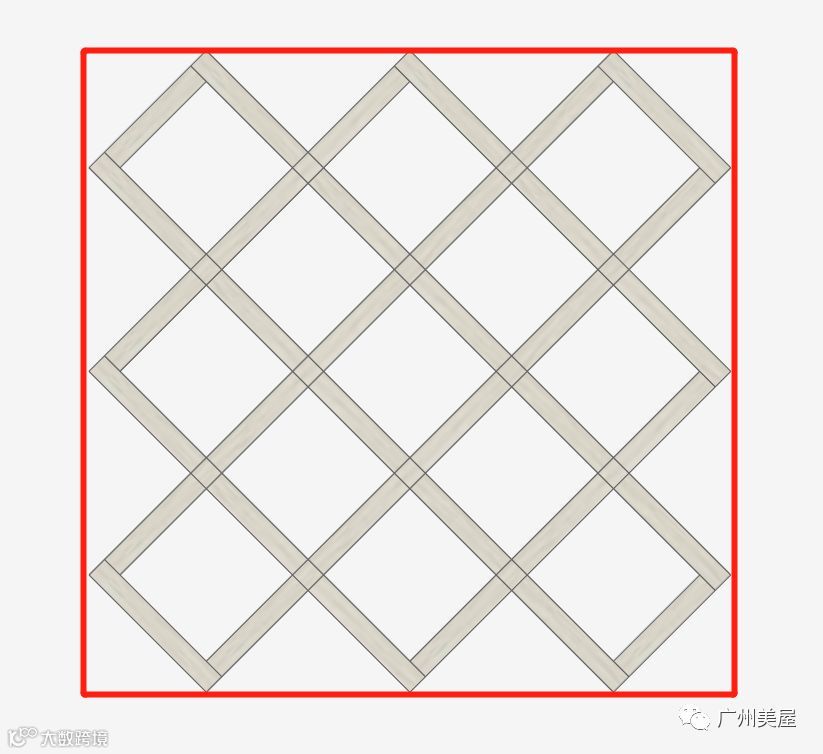

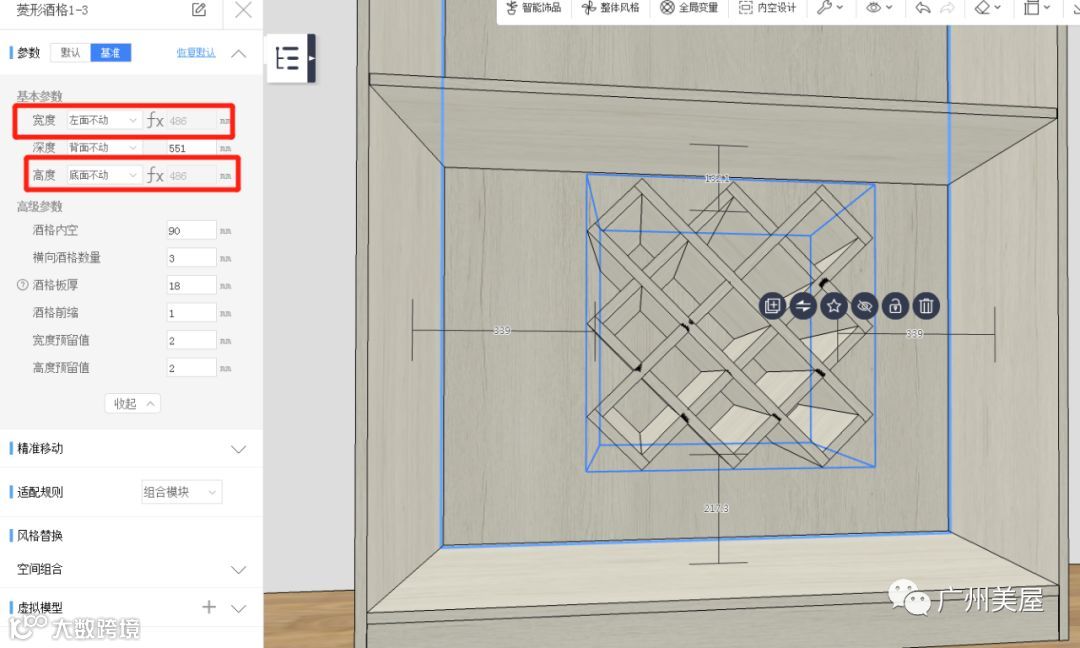

每个模型都有一个外框来定义其外部尺寸，这个外框在建模时称为“矩形外框”，设计时点选模型也会显示，这也代表整个酒格的尺寸；

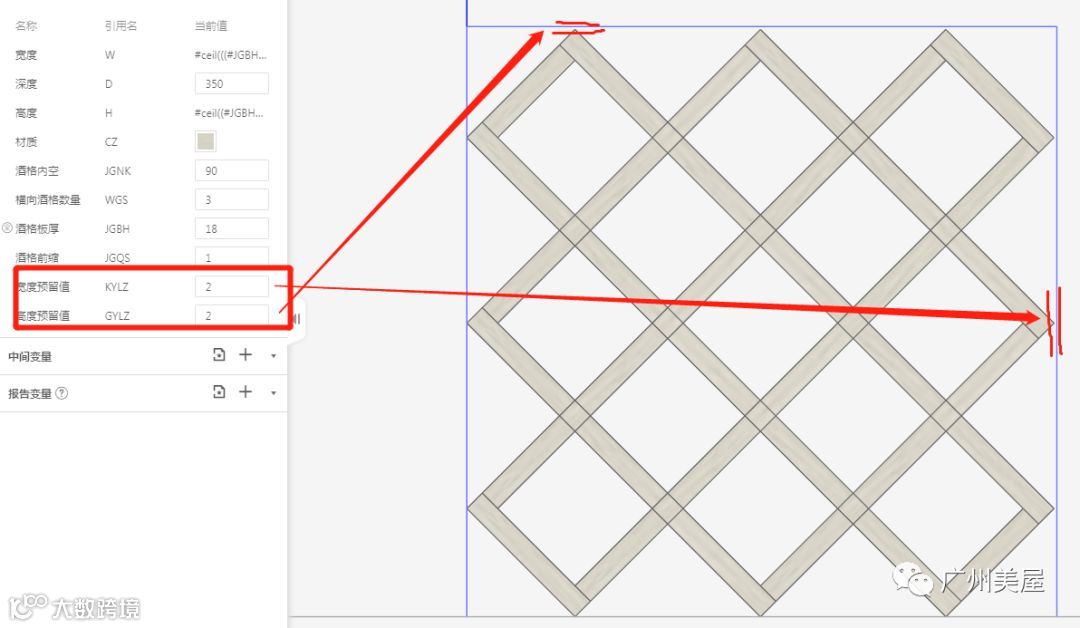

但在实际的设计、生产、安装时，一般会在宽高方向预留一定尺寸，以便安装，所以整体尺寸包含了有宽高预留值，设计时可根据需求调整，默认为2；

同时与之相关的有酒格的板件厚度、酒格的内空宽度、酒格的数量，共同决定了酒格整体的尺寸。

所以设计时应先明确酒格的规格，根据需求定义需要放置酒格的内空尺寸，再调整酒格的相关参数；或者根据需求先设置好酒格数量等参数后，根据酒格的整体尺寸，调整需要放置酒格的内空尺寸。

1.2、深度适配

深度适配一般没有什么疑义，也是适配矩形外框的尺寸，同时有内缩的参数以控制酒格板相对于外框的关系。

2、相关参数

2.1、宽深高

宽高由酒格内空尺寸、板厚、酒格数量、宽高预留值计算得出，所以前端应用不可直接调整酒格的整体宽高，可调参数酒格内空尺寸、板厚、酒格数量、宽高预留值。

深度为适配内空深度，也可手动调整整体深度，如果需要内缩，一般调整“酒格前缩”参数即可。



 2.2、酒格内空尺寸

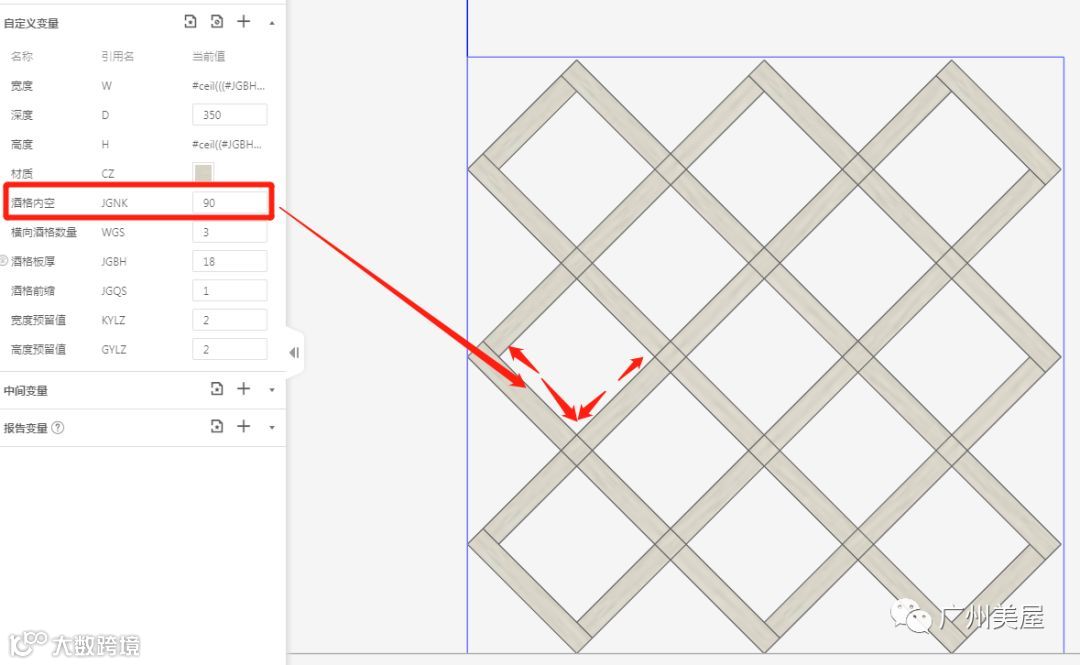

酒格内空对应参数为“酒格内空”，为正菱形四条边的尺寸；

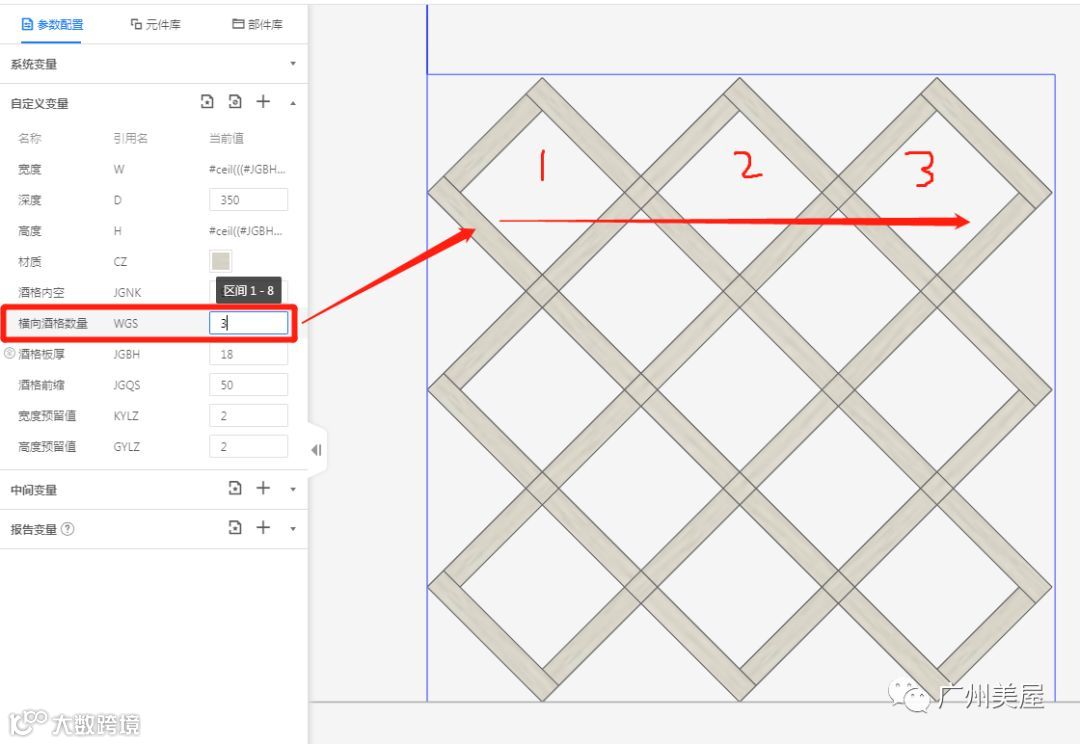

2.3、横向酒格数量

横向酒格的数量，可调范围为1-8格；

2.4、板厚

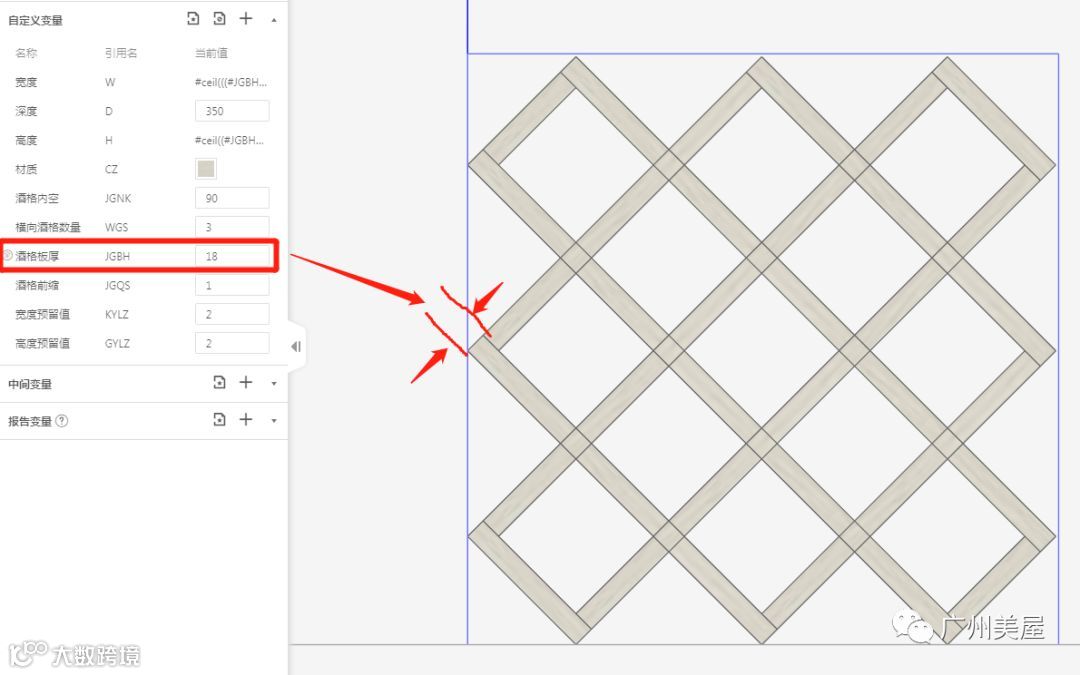

控制全部酒格板的厚度；

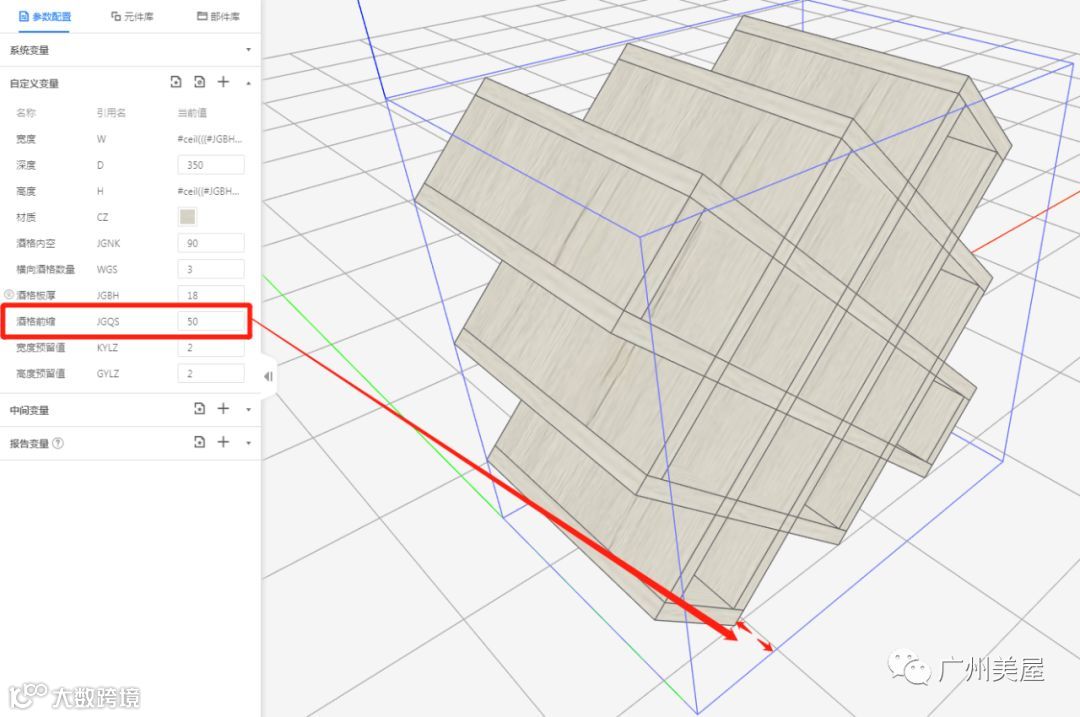

2.5、酒格前缩

控制酒格板相对于外框或柜体的关系，内缩的尺寸，默认为1；

2.6、宽度最小预留值

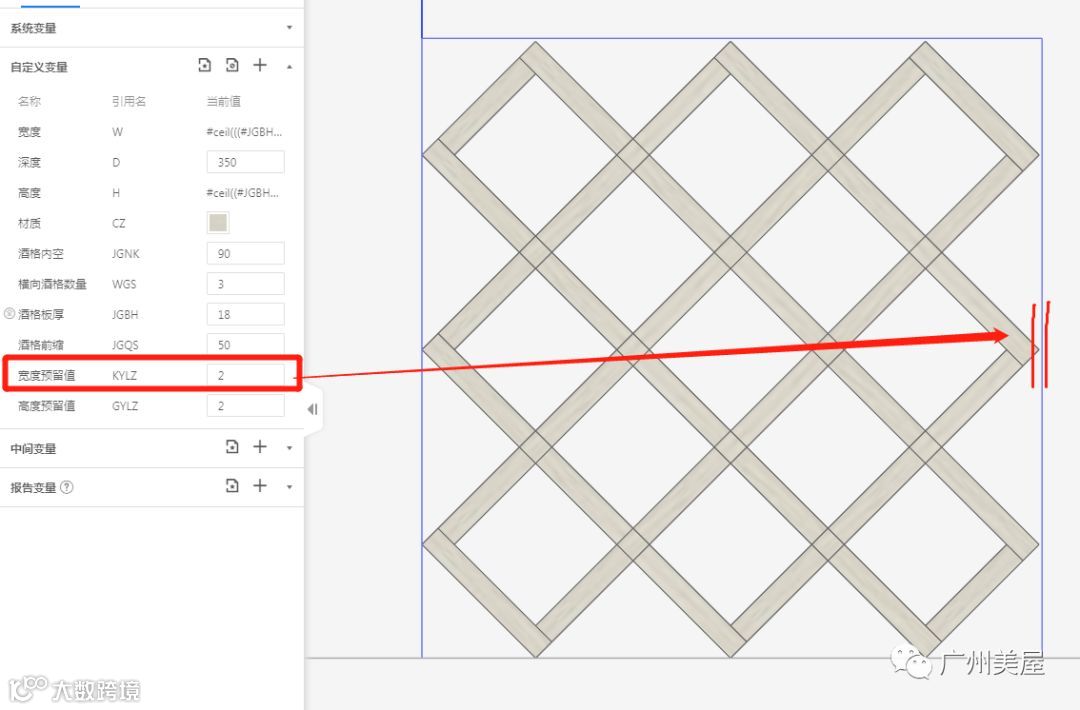

为避免太紧导致难以安装，一般会预留几毫米的值，默认为2，实际以自身需求为准；

2.7、高度最小预留值

为避免太紧导致难以安装，一般会预留几毫米的值，默认为2，实际以自身需求为准；

设计应用

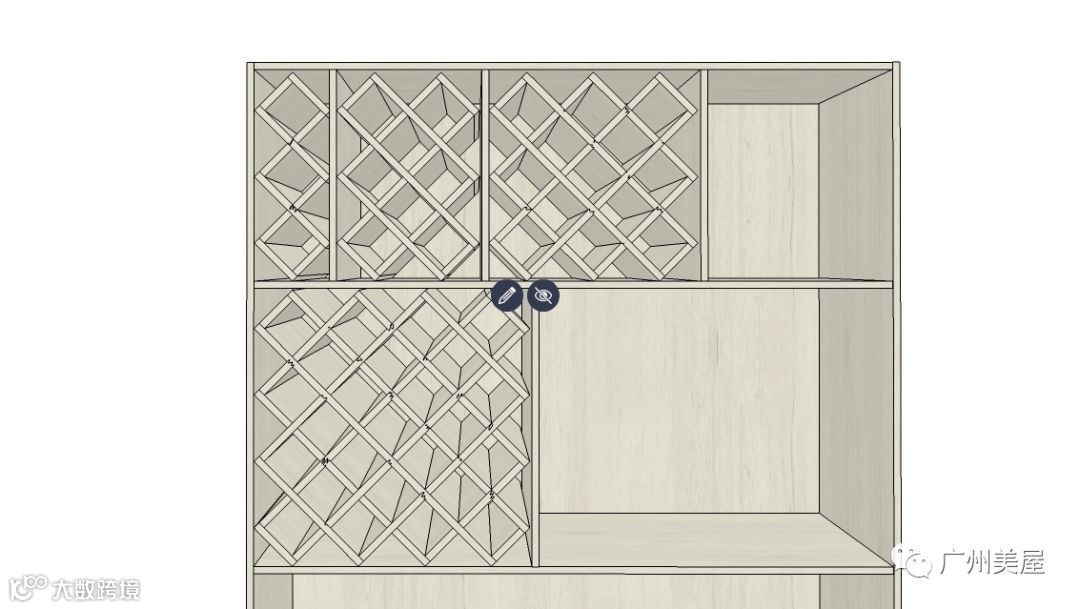

1、定义需放置酒格的内空，或调整酒格对应参数

1.1、如果已知酒格的对应规格，根据需求先设置需放置酒格内空的尺寸，再调入对应高度多少格的酒格，调整其“横向酒格数”等参数；

1.2、或者先设置酒格参数，得到想要的酒格模型后，再根据计算出来酒格的整体尺寸，调整需要放置酒格的内空尺寸；

放置酒格的内空，或调整酒格整体尺寸，涉及到相对的酒格标准，各家企业都会存在自己的标准，那么可以根据自己的标准去调整；

下面以默认数值为例（仅供参考）：

酒格内空：90

板厚：18

酒格前缩：1

宽度最小预留值：2

高度最小预留值：2

以酒格内空加上板厚、最小预留值为标准，

宽度尺寸规格约为（因三角函数计算后可能会出现小数点后几位，为方便计算以做取整）：

1格：181

2格：333

3个：486

4格：639

5格：792

6格：944

7格：1097

8格：1250

高度尺寸规格约为（因三角函数计算后可能会出现小数点后几位，为方便计算以做取整）：

1格：181

2格：333

3个：486

4格：639

5格：792

6格：944

7格：1097

8格：1250



2、调整对应参数

如果内空、板厚、预留值等参数可根据需求调整，但调整后需确认调整内空、酒格整体尺寸是否符合需求

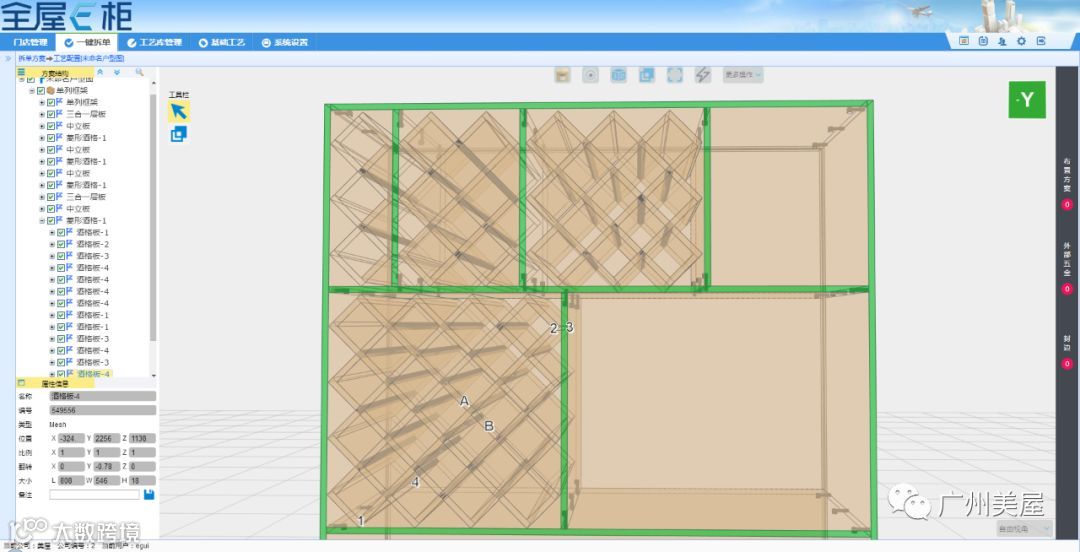

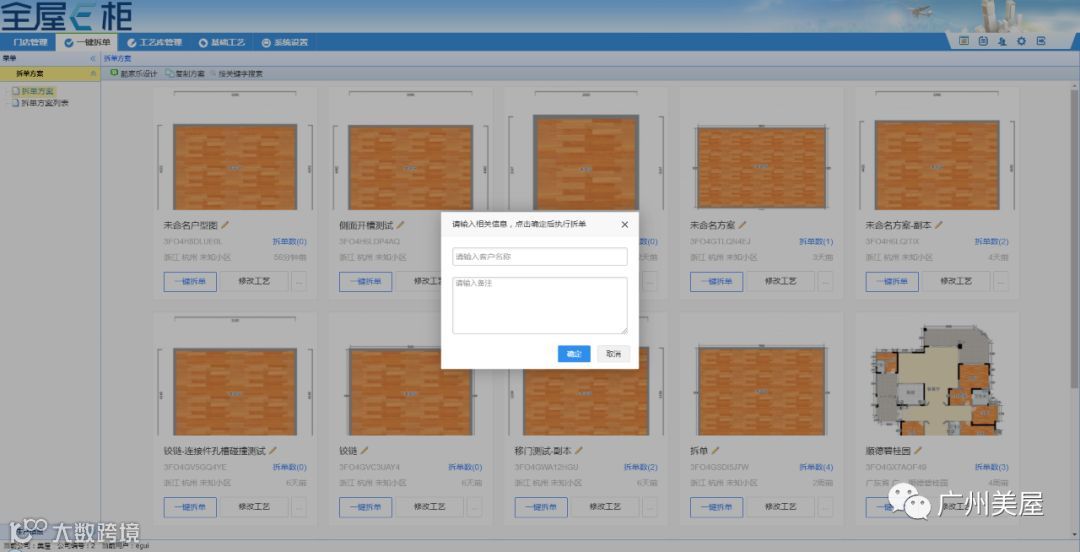

对接智能云拆单平台

1、还原

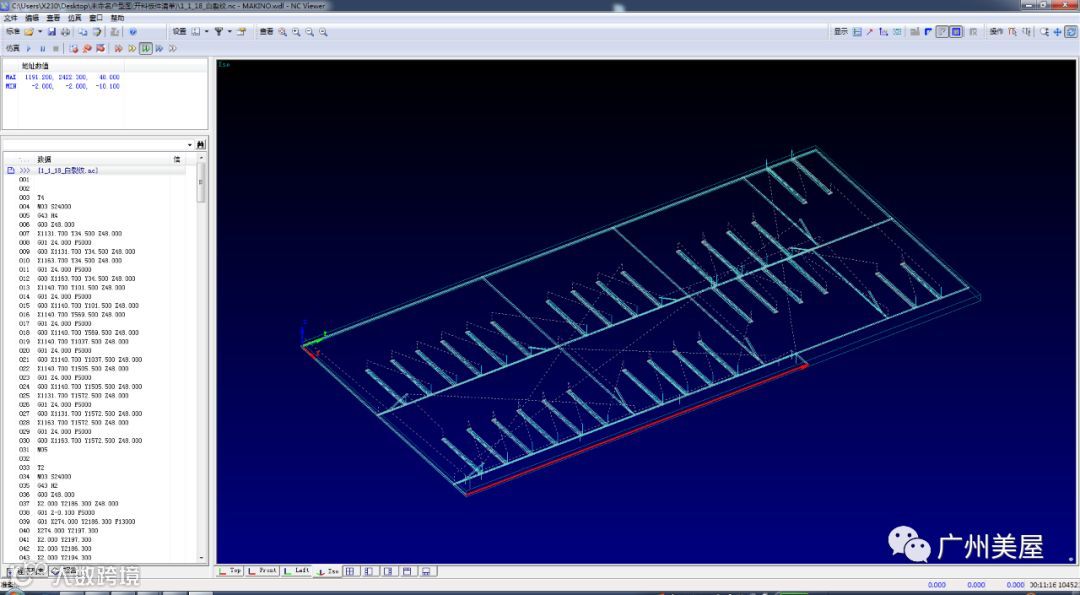

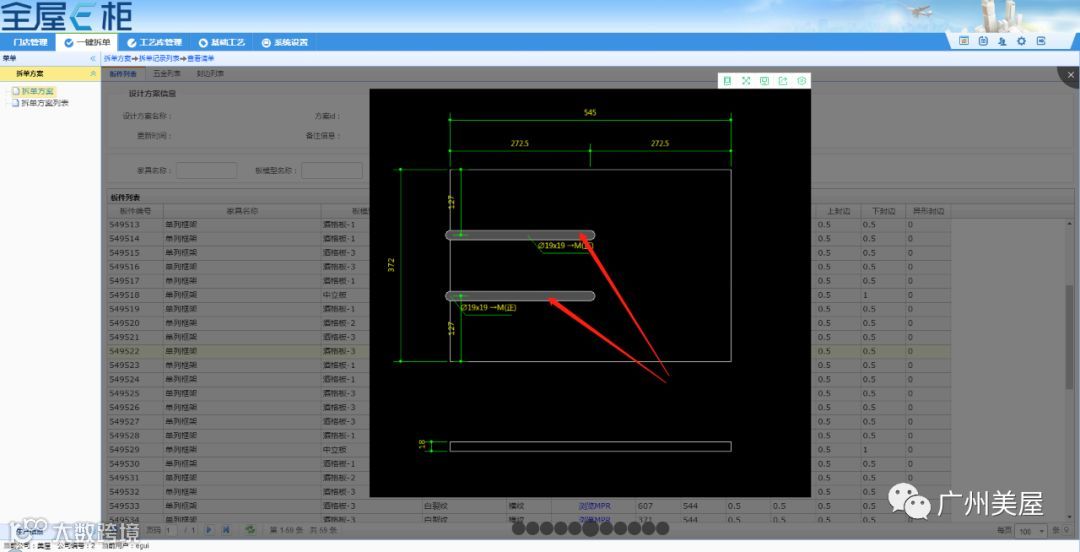

2、拆单输出

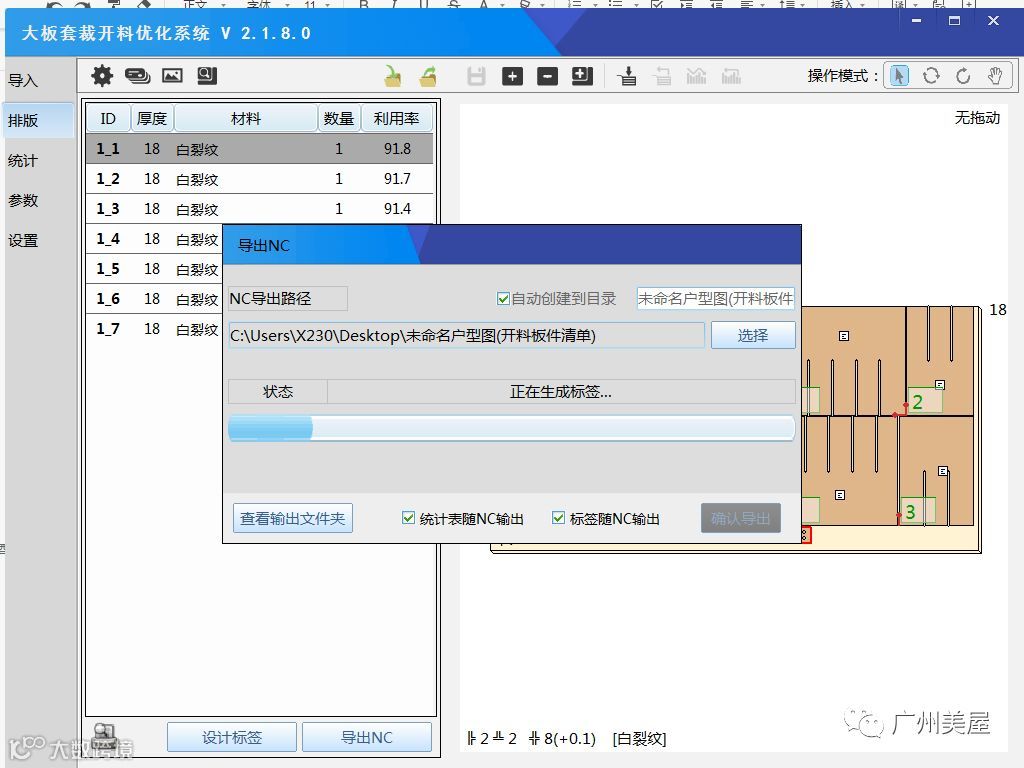

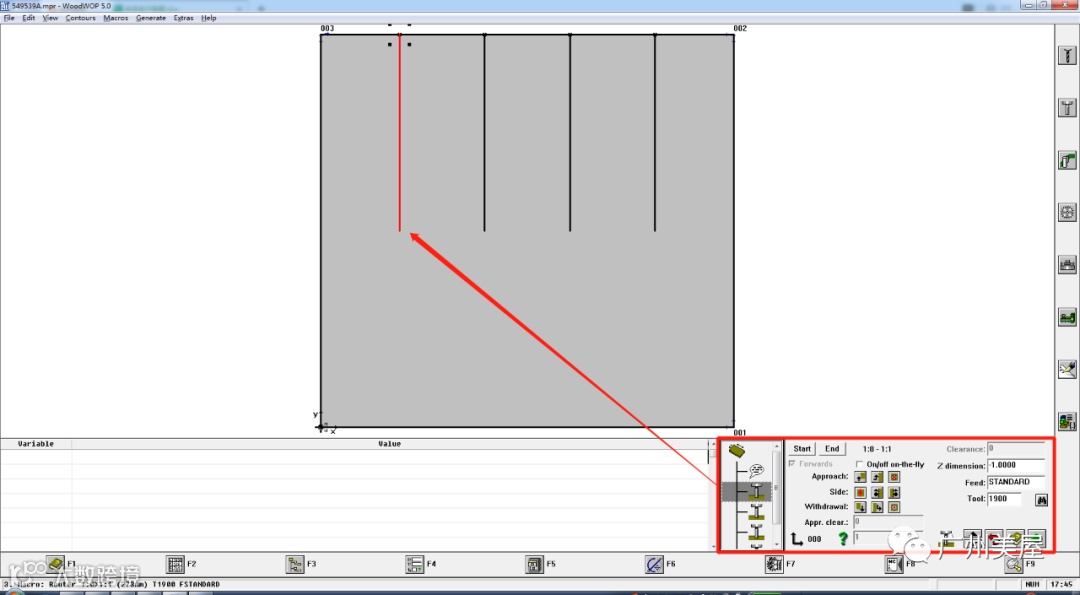

3、优化输出
