设备对接 | 少孔问题排查

少孔问题排查

1、拆单平台账号：277xxxxxxx@qq.com  密码：xxxxxxx

2、对应方案号：文化展示区补2

3、指出对应板件：矮柜中立板

4、总结问题描述：中立板与底板连接出现少孔现象

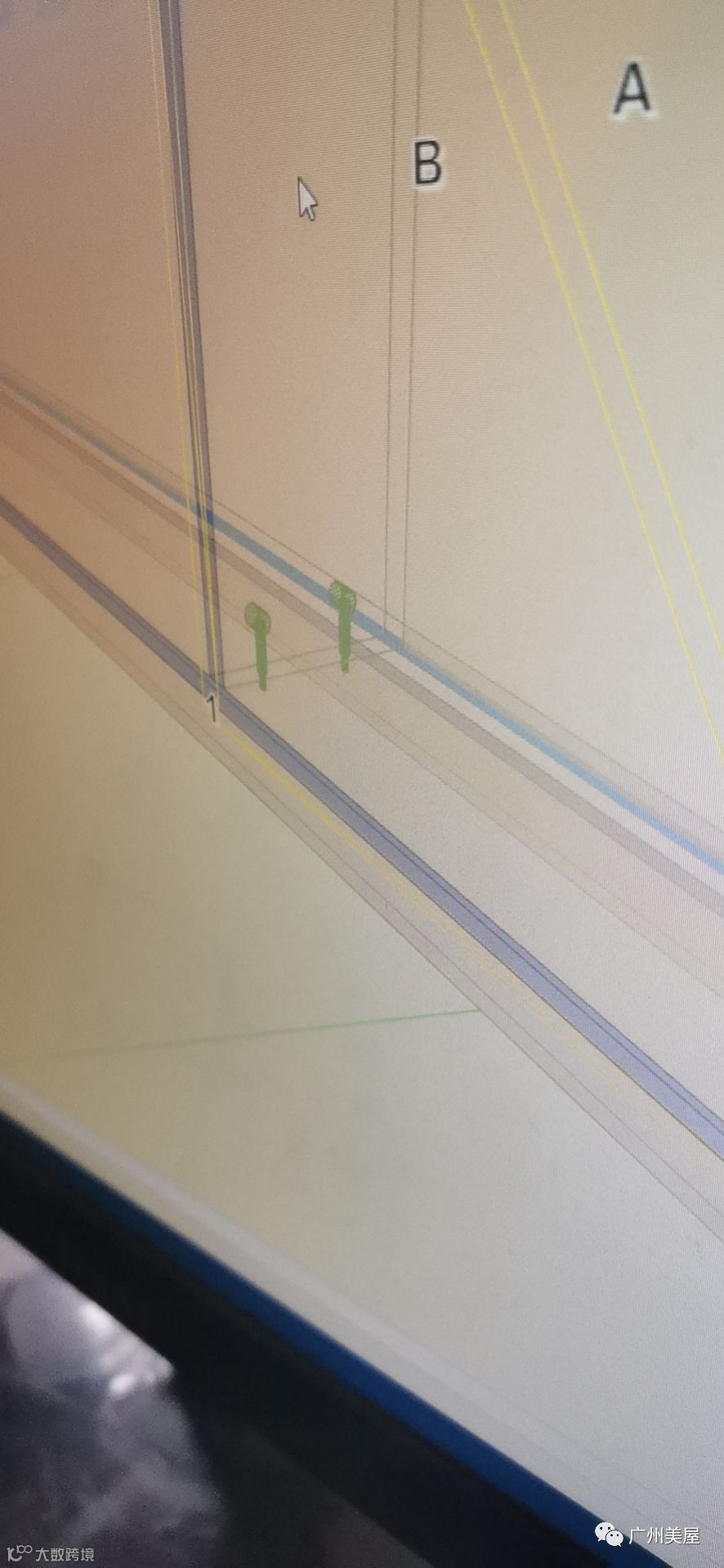

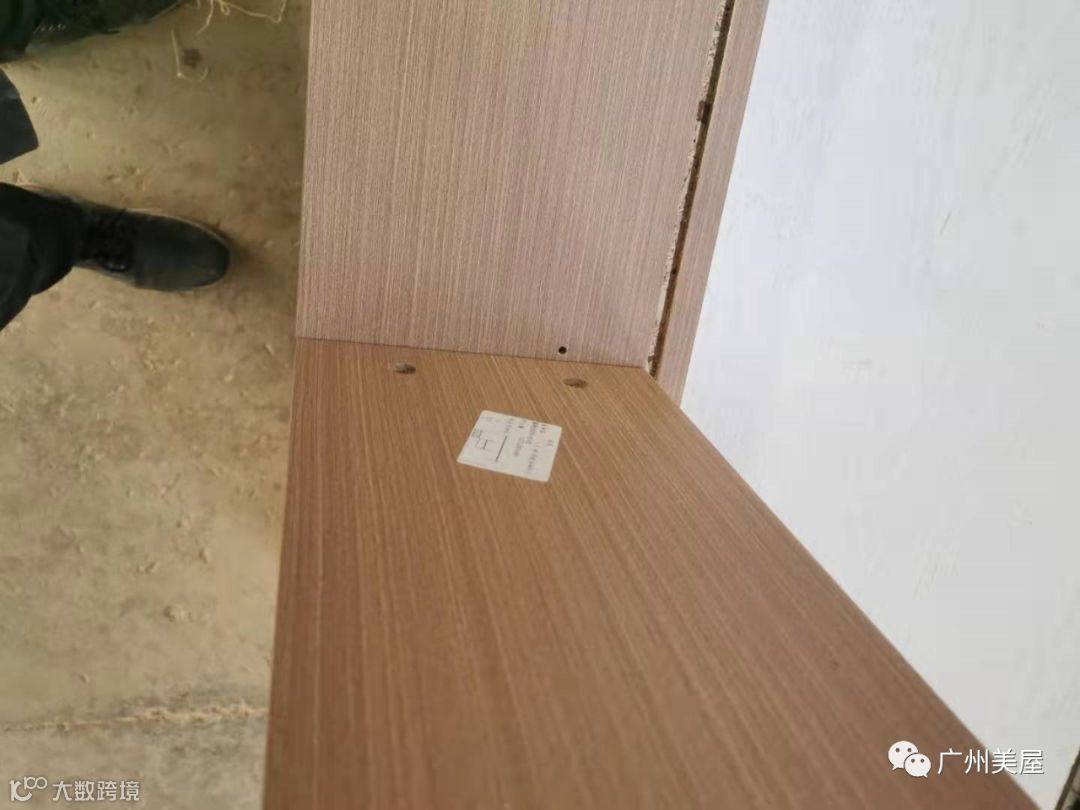

5、图示：图一底板上少一个孔，图二拆单平台界面显示正确有孔

图一

排查

1、修改工艺还原正常

1.1 中立板连接件，按布置规则正常还原，与底板连接有两个连接件；

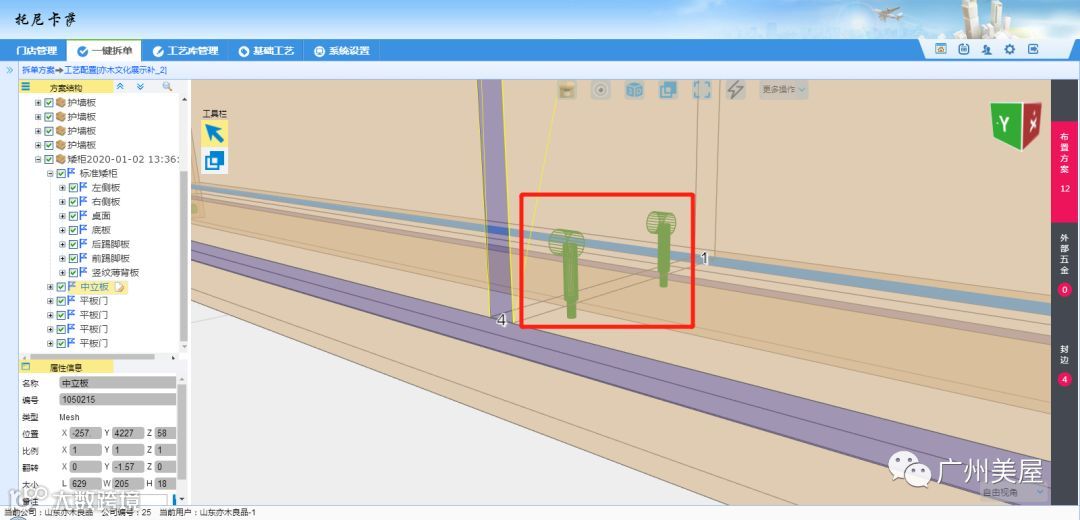

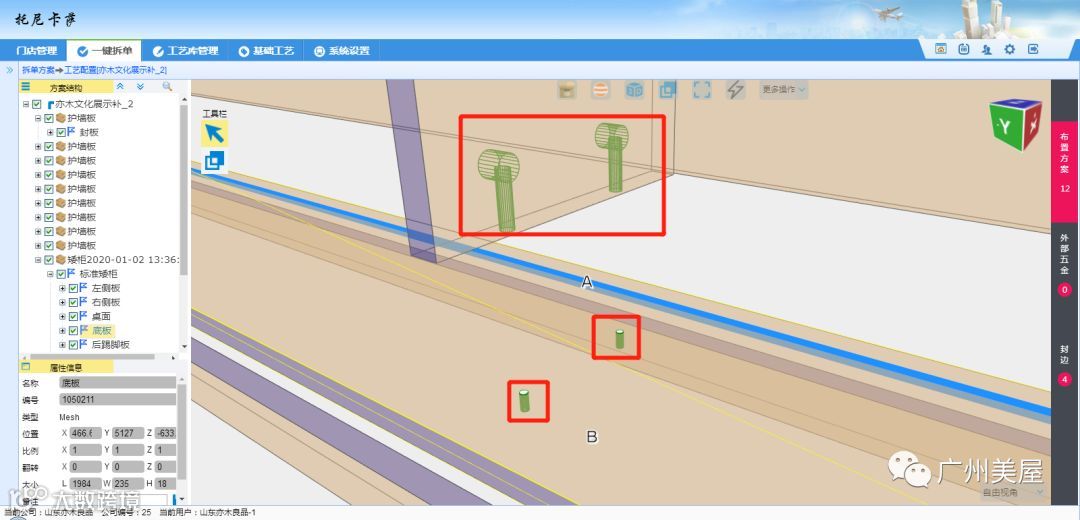

1.2 炸开效果检查，中立板的孔位正常，同时连接件的垂直孔正常生成在底板上；

2、拆单输出孔位数据正常

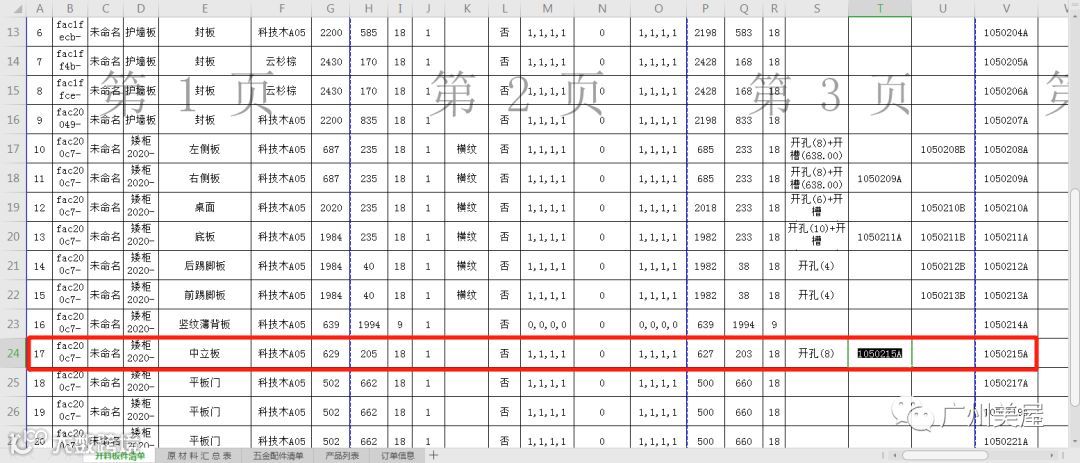

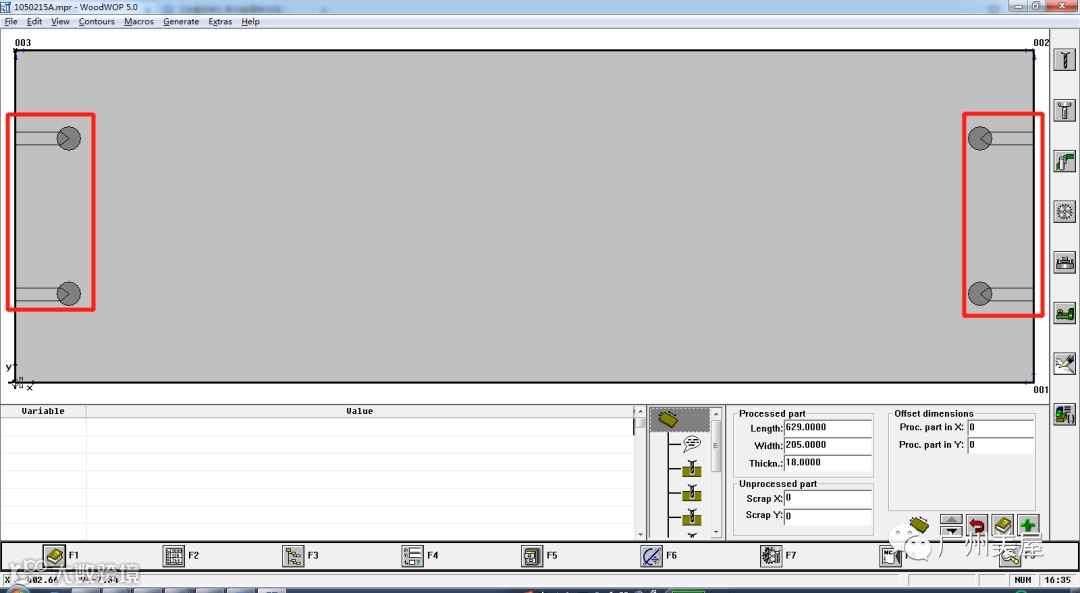

2.1 中立板孔位输出正常，四个偏心轮孔，四个连杆侧孔；

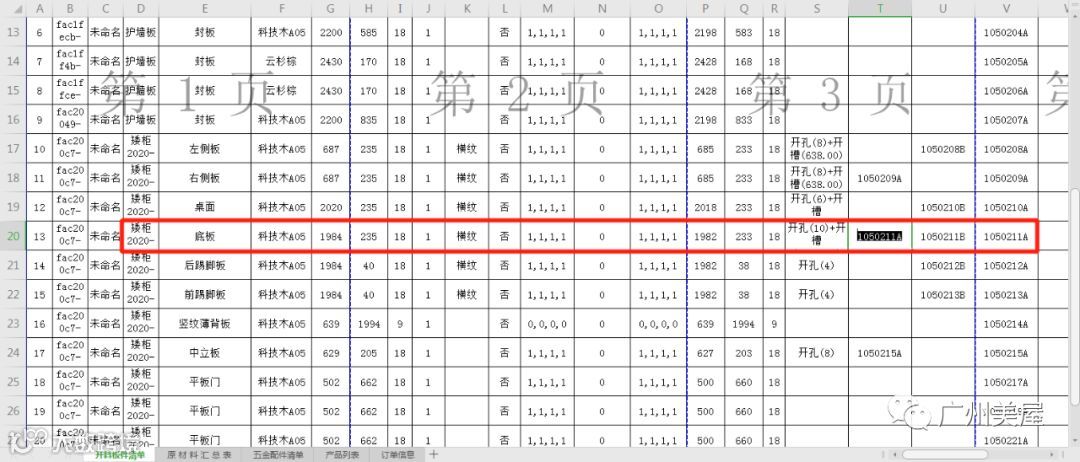

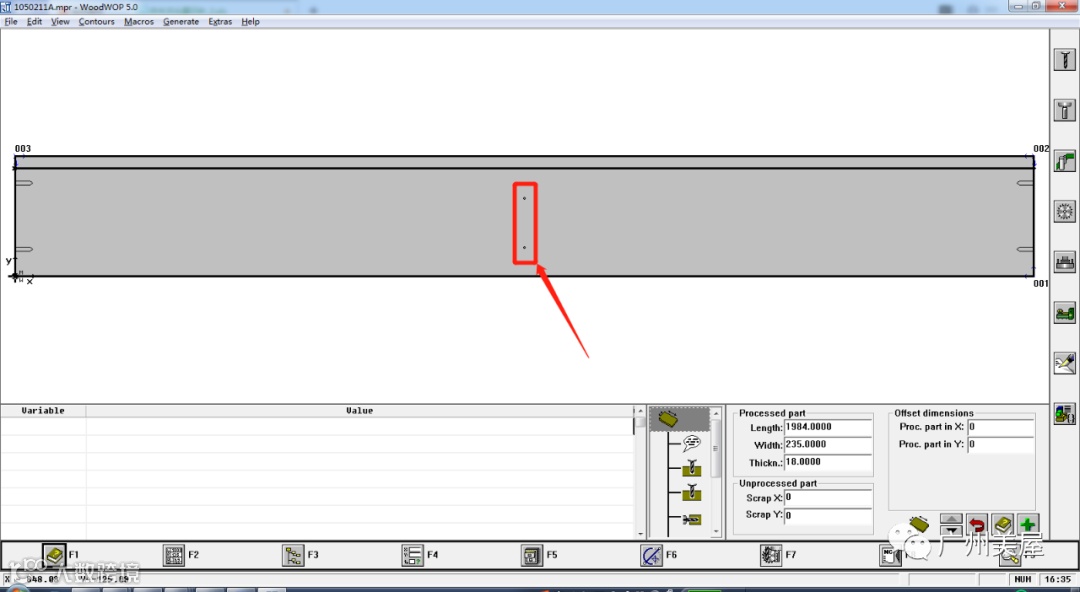

2.2 底板孔位输出正常，与中立板相连的垂直孔有两个；

结论

1、工艺配置正常

2、拆单输出正常

3、经过计算，原少孔位置，两个孔间距为96，为32的3倍数，预估是WSNesting的关于出钻代码配置上的错误，优化程序判断为出双刀，但代码不对应，设备系统没有识别到需出双刀，只出了基准刀打孔，导致少了一个孔。

处理方式

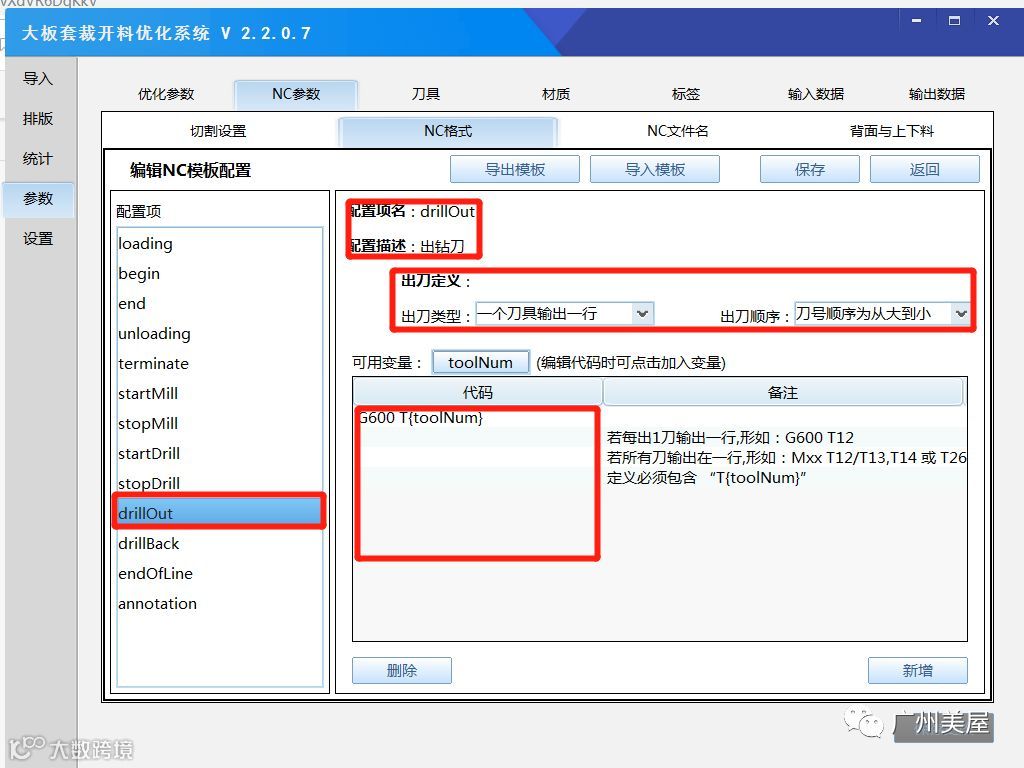

1、需检查以下配置：“参数”-“NC参数”-“NC格式”-“NC模板”，出钻刀字段配置，结合设备识别的多刀输出规则（可参考原NC范例，或询问设备商），对应修改配置。

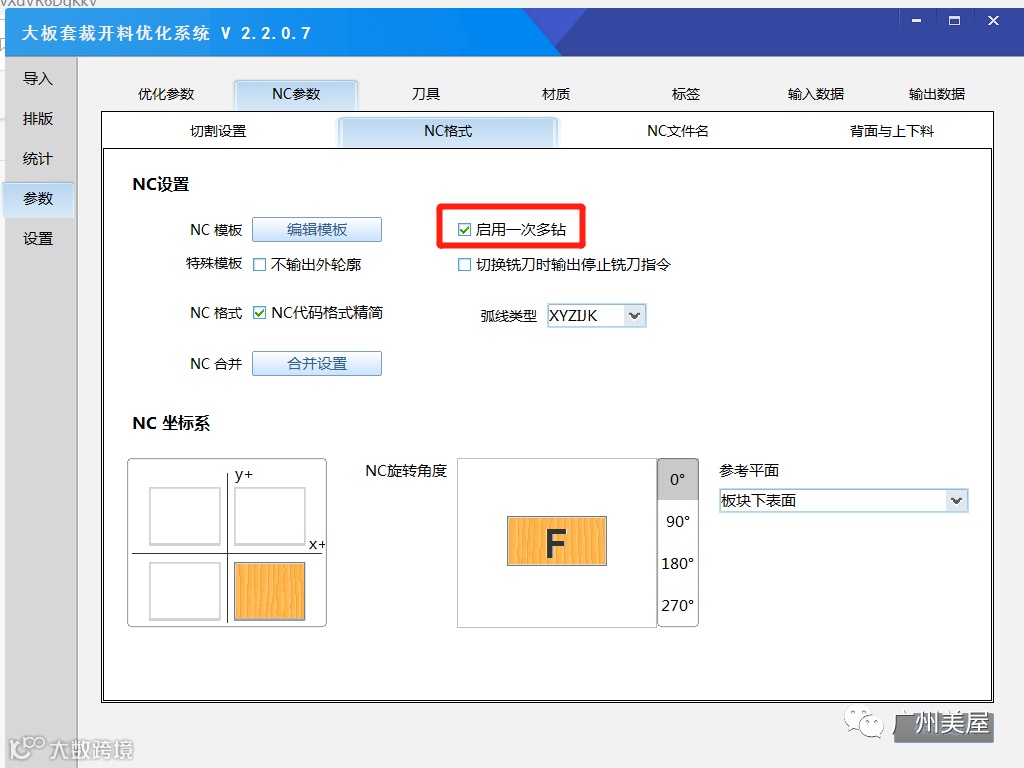

2、或取消启用一次多钻
