全屋e柜一键拆单云知识库​｜024期

Q&A 拆单知识库问答

---

Q231：吸塑门不生产如何屏蔽？是建模搞定还是从哪里做？

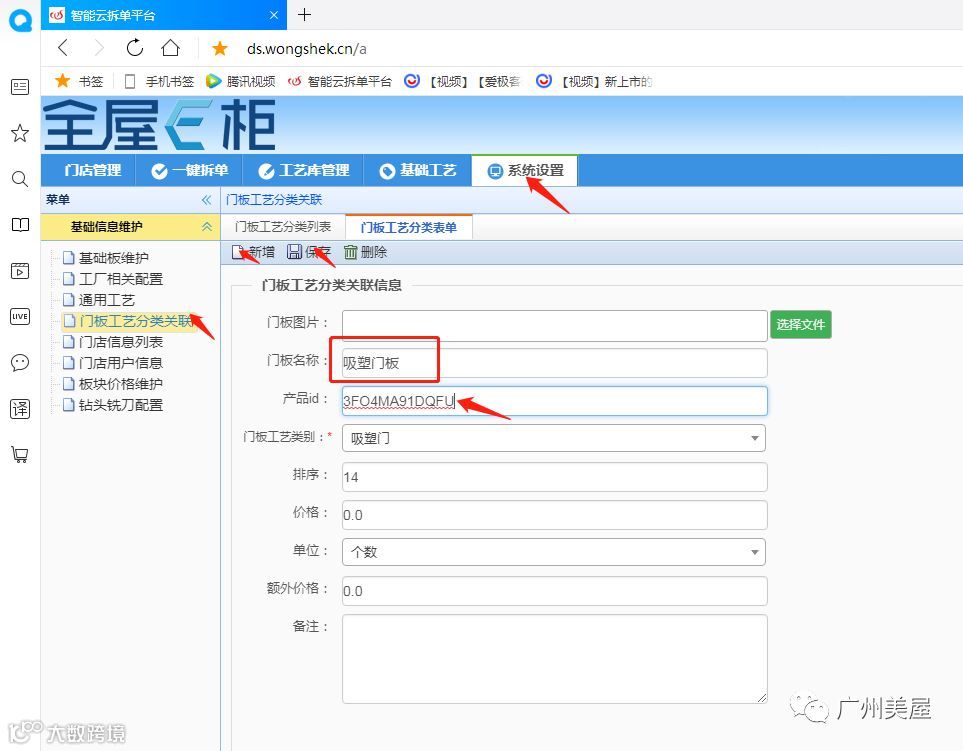

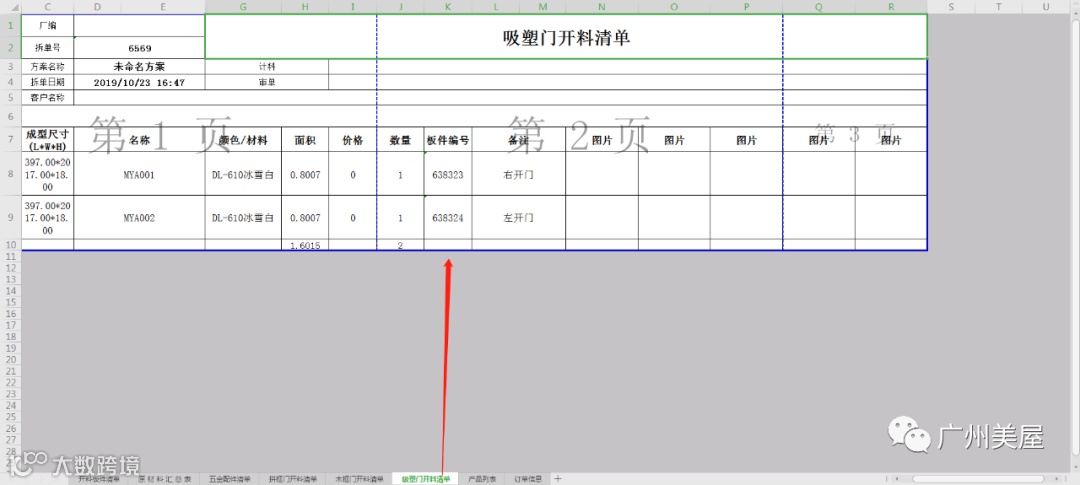

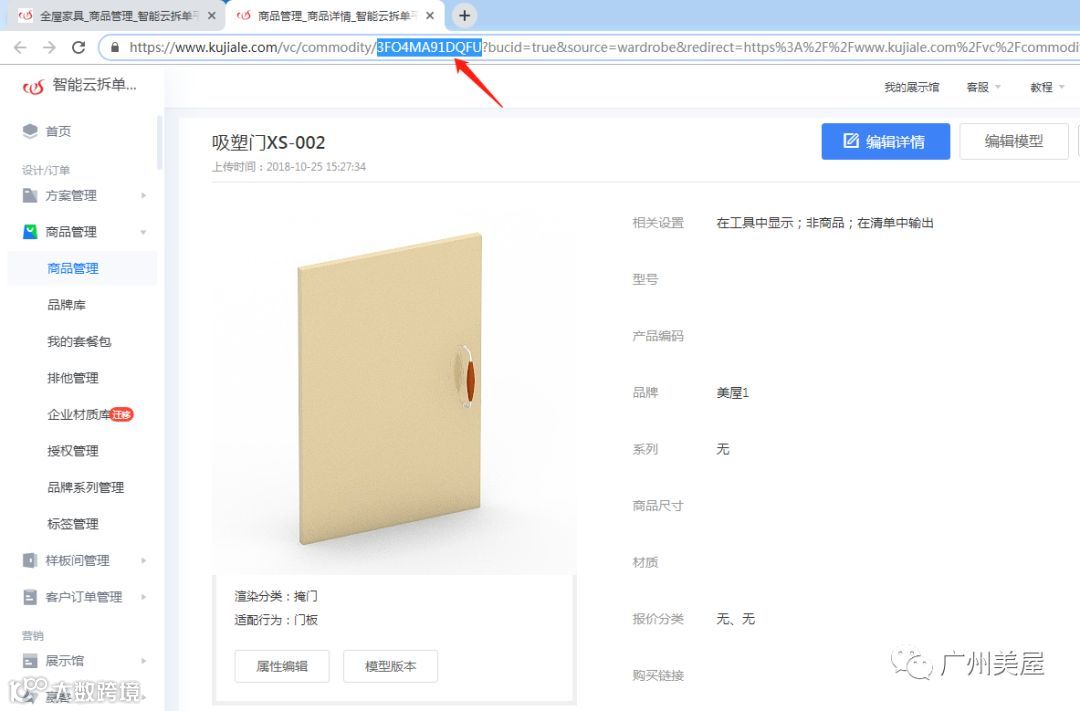

A231：吸塑门板酷家乐模型ID跟拆单后台关联起来，拆单表会单独出一个吸塑门的表，不在开料板件清单表中显示。拆单后会有独立的门板清单。

---

Q232：为什么我上传的OBJ文件在识别的时候是错位的？配置安装位置也修改了。

A232：应该是模型原点不对应，建议导出上传的obj格式文件与上传酷家乐的模型是同一个文件。

---

Q233：自由画柜添加左侧板、右侧板、底板、顶板、层板，五个主要板件名称板件，这样就不要重复修改板件名称了。

A233：1、自由建柜板件顾名思义是自由定义的板件，位置、工艺、甚至名字都不固定，所以自由建柜里的板件没有以具体名称定义。如果建立了左侧板、右侧板、底板、顶板、层板，五个板件，也只是便于这几个板件不用命名而已；

2、另层板组件库里本身已有多个，可以有不同工艺；

3、自由建柜建议作为补充使用，常规柜体其实可以使用库里已有的模型，便于快速设计、拆单，且工艺统一。

---

Q234：关于前端自动适配门板，门板缝隙根据不同情况留缝情况也不一样，这个情况怎么解决？

A234：这样需要在建模的时候给到单独的参数，这个参数在建立门板模型的给，然后把系统自己的调成0。在建柜体的时候需要用到这块柜门的话，对应的参数最好也体现在柜体的自定义变量处。如果是在成柜上的话也可以使用以前的门板，然后两个参数区分控制，不要重复计算。

---

Q235：请问全屋e柜这边板件的斜切工艺，可以识别的了吗？

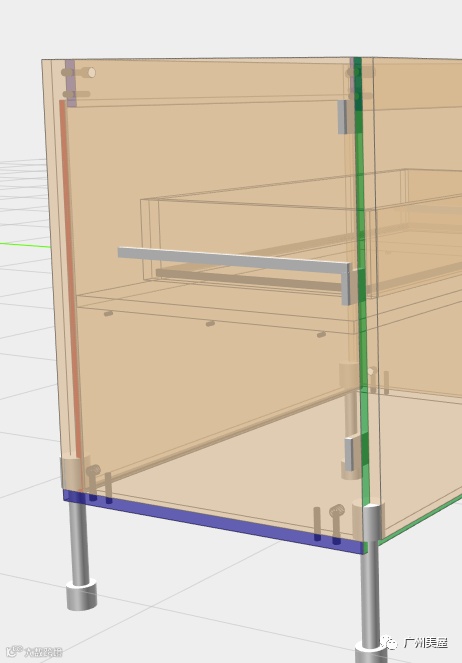

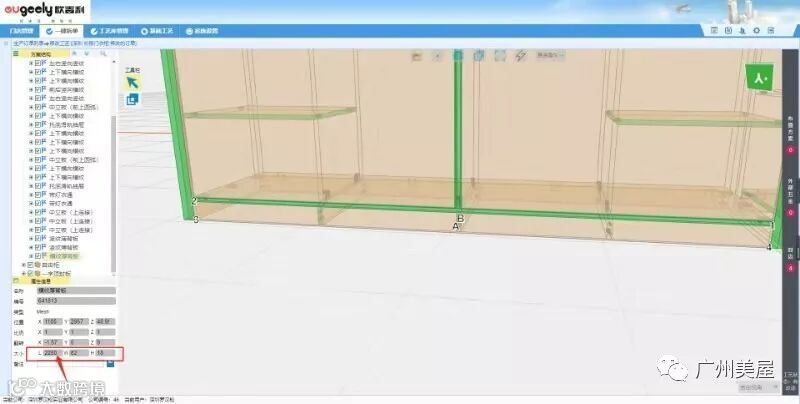

A235：1.拆单原理是根据描点节点平面，拉伸板厚形成板件。如果描斜切板的侧面，拉伸板宽，那么拉伸尺寸还是识别为板厚，但这是错误尺寸。

2.另如果需要标识的话，可以在板件名称添加；或者在拆单平台的修改工艺三维还原中，点击板件，在页面左下角，备注一栏添加备注，备注信息会在料单中显示，如标签上也要显示，则在标签设计中添加备注信息即可。

---

Q236：标签纸张大小不可以保存吗？

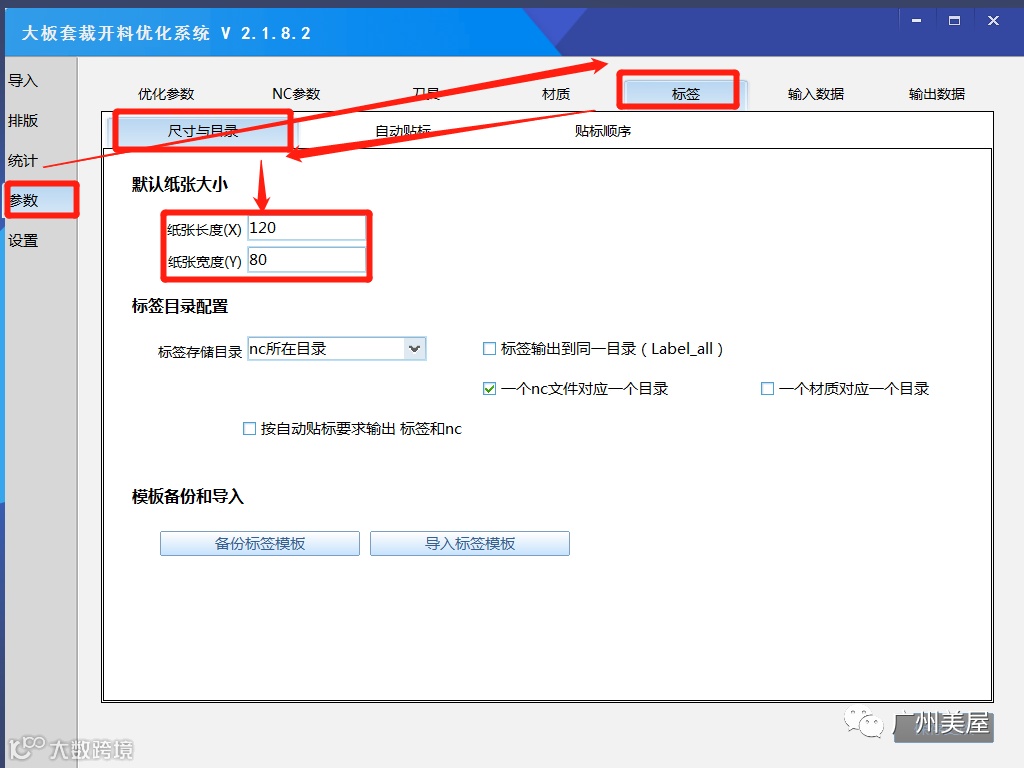

A236：标签尺寸应该在“参数”-“标签”-“尺寸与目录”，设置默认纸张大小，再去设计标签，这样后面就以默认尺寸为准。可以标签模板备份，以便导入新标签模板到新配置中。



---

Q237：优化排版后，没有这两扇门的排版加工信息？

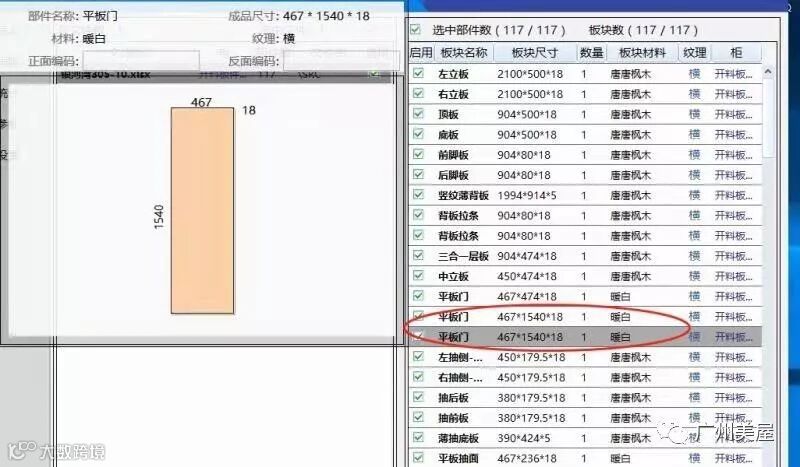

A237：这个门的设计尺寸有问题。有时候没有尺寸错误的提示是因为：如果是横纹，那个尺寸就会超出基材尺寸1220mm，所以报错；改成竖纹之后，相当于把板件旋转90度，符合基材尺寸，所以不会报错。

根本原因是门板模型的问题，解决方案：1、修改模型；2、这个门板纹理项改成竖纹（不建议，造成建模方式不统一）

---

Q238：建模的时候有的板件是隐藏参数的，录入模型库的时候录入了板件a，但是板件b是隐藏的，下次设计调用了板件b，板件a隐藏，那么工艺库里面就有板件b的孔位信息吗？

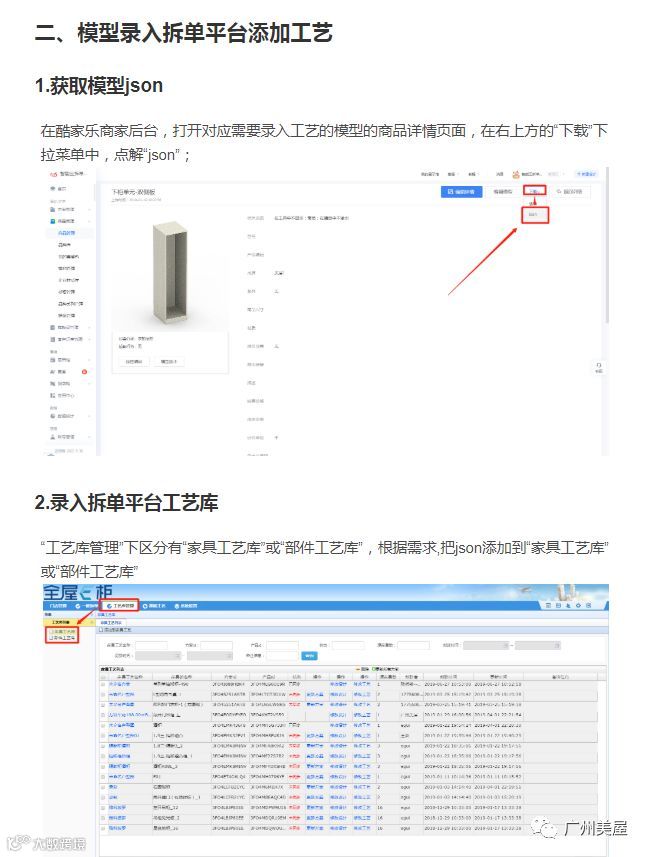

A238：在商家后台的模型详情页面下载的json，再到拆单平台上传json,的方式录入工艺库，会显示所有的部件，包含隐藏的板件，这样就可以一次性对所有板件录入工艺。有企业账号的都建议这样操作，没有企业账号的就在三维还原中右键添加到工艺库。



---

Q239：活动层板销怎么上下调节孔位？

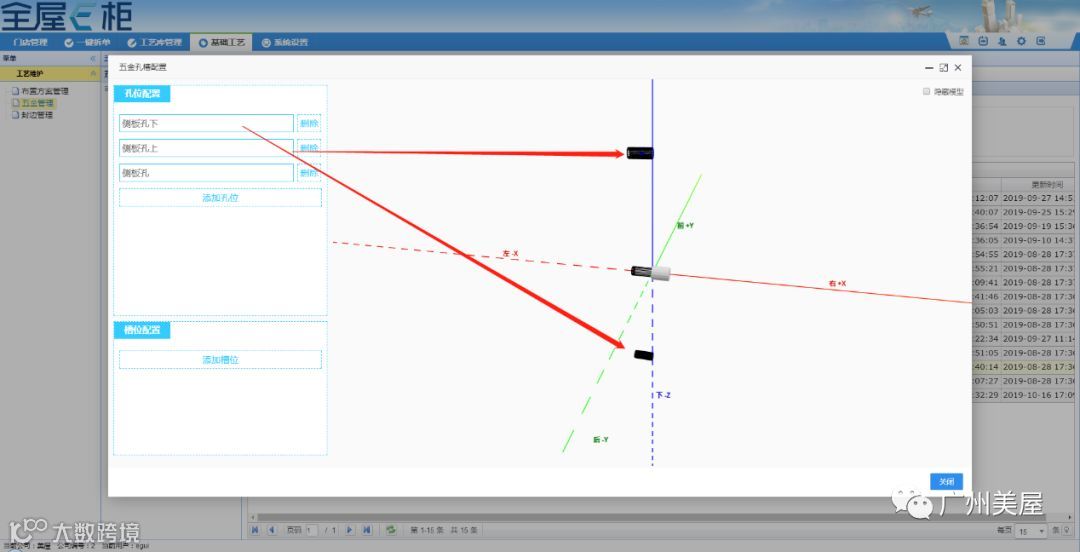

A239：在五金管理中，对活动层板所用五金设置孔槽，添加上下调节孔。

---

Q240：是看基础工艺的适配范围，还是看系统设置的适配范围呢？清缓存也还是没有显示。

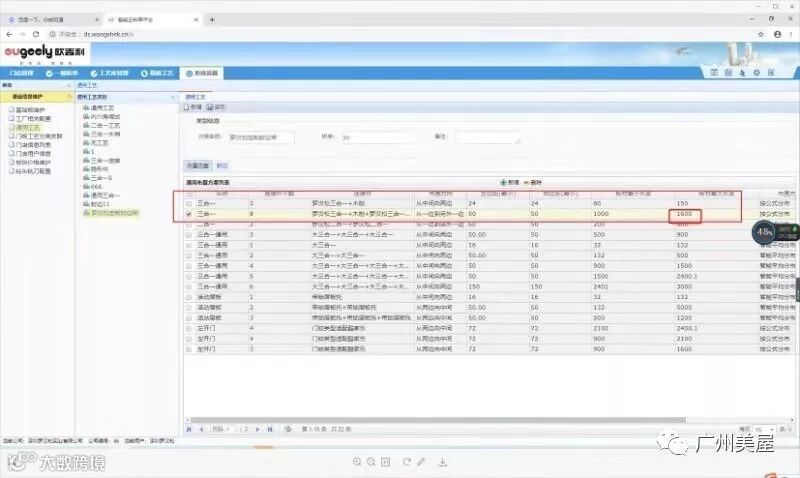

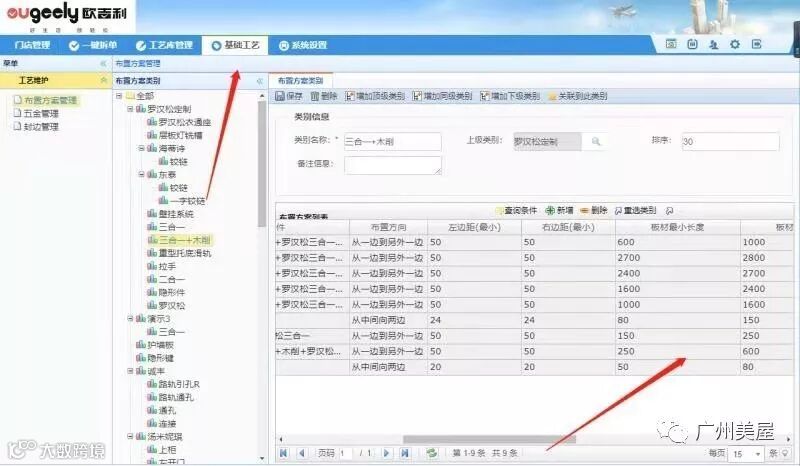

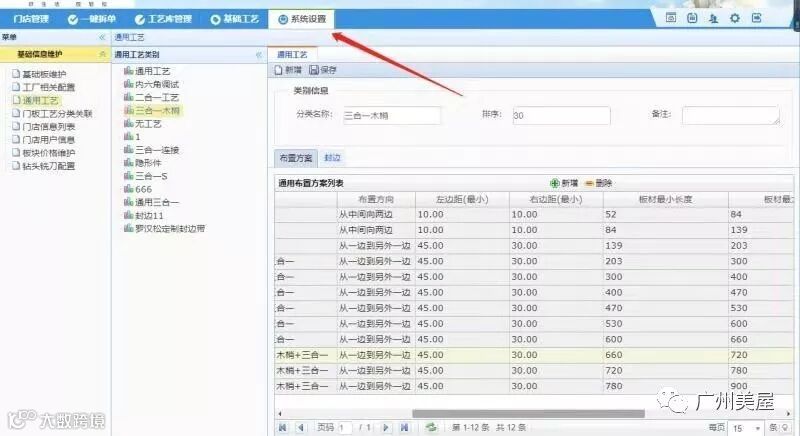

A240：例如：在进入“修改工艺”中添加“布置方案”后，柜子三维图中没有显示连接件，需要对当前所选用的连接件“排布方案”进行检查当前板块尺寸范围是否在“排布方案”尺寸范围，然后增加上尺寸值即可
