1.数据检查：输出的mpr文件中门铰孔、拉手槽等加工信息已输出；

2.问题点：

2.1 信息已输出，而六面钻不能加工，应该是设备没有识别对应刀具号，需要在设备上添加对应的刀具号映射；你把门铰孔设置为了路径槽，但槽输出的刀具号设备又找不到，所以不识别加工；

2.2 槽宽设置，全屋E柜拆单平台普通槽普通刀具输出为=槽宽*100，所以槽宽设置35的话输出=35*100=3500。

·解决方案

1.如门铰孔，设置为孔比设置为槽会更好，如果六面钻没有对应钻，应该也可以设置用铣刀来铣；

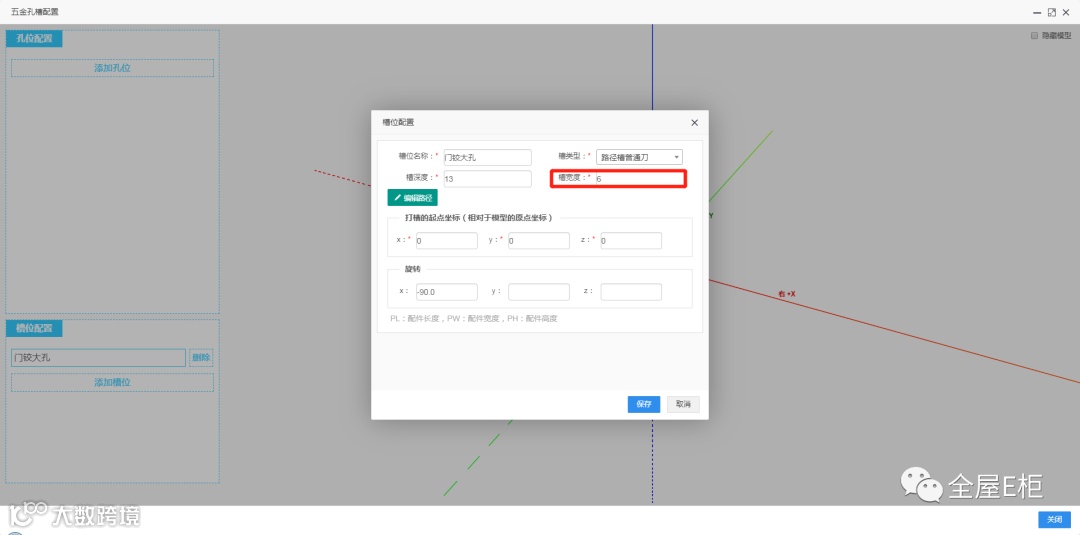

2.如果设置为路径槽，槽宽可以设置为刀具的刀径；

3.刀具号映射

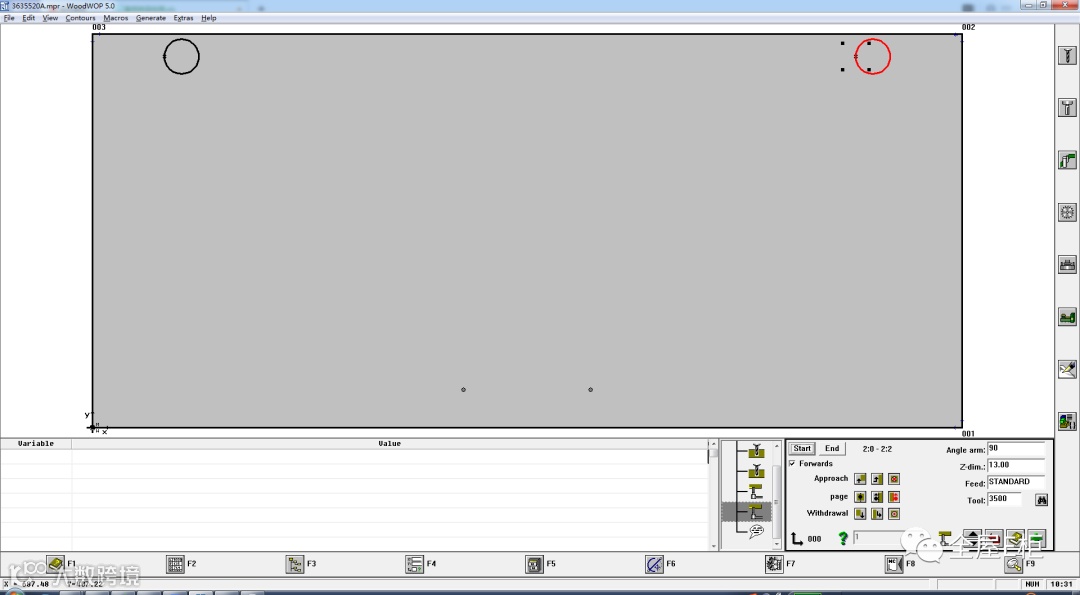

输出的mpr中对应槽的刀具号==35*100==3500；

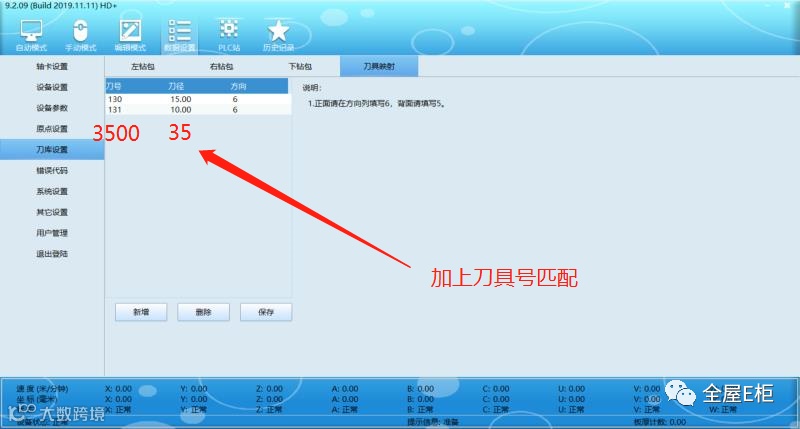

要在六面钻上加工的话，需要在六面钻设备上设置刀具号映射，原理与WSNesting类似，以匹配合适的刀具加工，如刀具号为3500：
