以往的教程中有提到过不同铰链配置方式：

1.需要有多种品牌铰链切换或需指定特殊型号的铰链，如海蒂诗、百隆等，需要参数化支持的可参考：《铰链自适应参数化编辑及孔位工艺配置教程2.0》

2.参数化模型中没有铰链信息或需要在拆单后台审核工艺里或对不同板件添加铰链，可参考：《自选门铰方案》

一、铰链自动适配

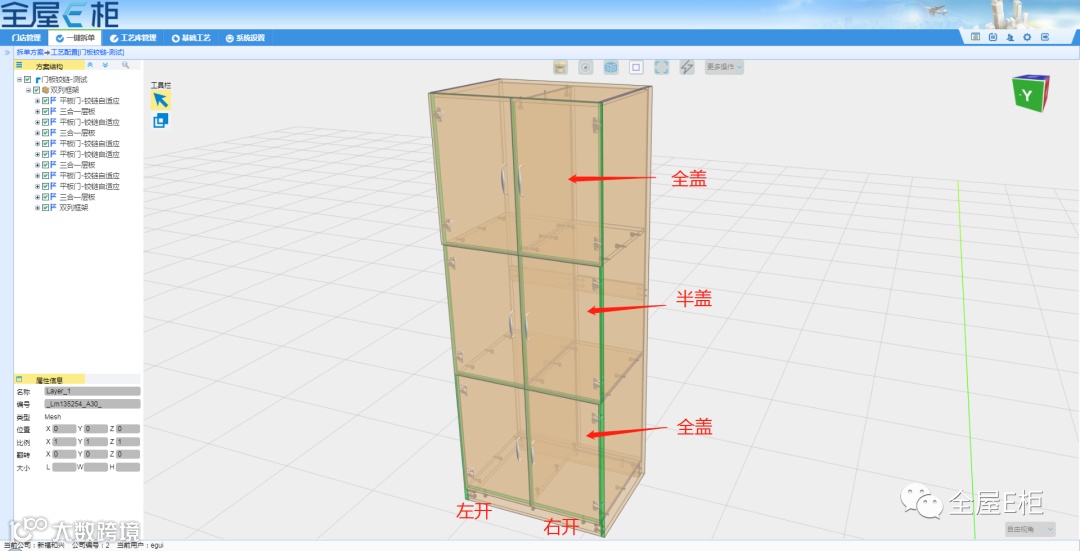

公库或不同的企业库有很多门板，其实我们全屋E柜做的企业库门板，建模时是根据掩盖方式参数，做了条件判断，从而显示当前是什么门铰类型的虚拟五金。公库或企业库只是缺少了门铰类型这个虚拟五金，那么拆单系统再次升级，简化配置，根据门板掩盖方式自动适配对应指定的铰链类型，省去参数化模型里添加铰链的虚拟五金。

1.配置基础五金-铰链

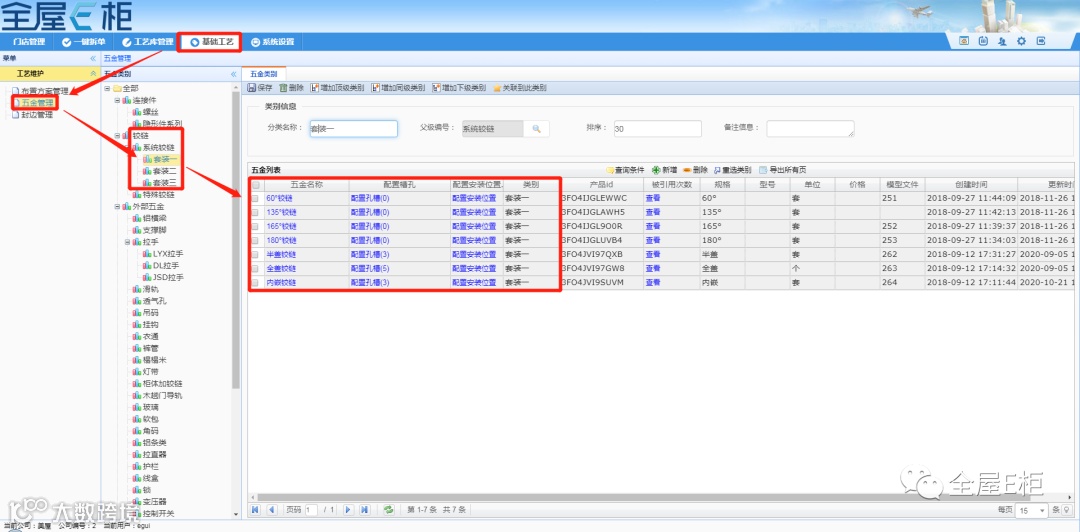

1.1 拆单平台-基础工艺，可配置五金类别五金基础信息、五金孔槽、安装位置等，配置各类型铰链（全盖、半盖、内嵌等）；

具体配置方式可参考：

《五金管理（配置孔）》

《五金管理（配置槽）》

《五金管理（安装位置）》

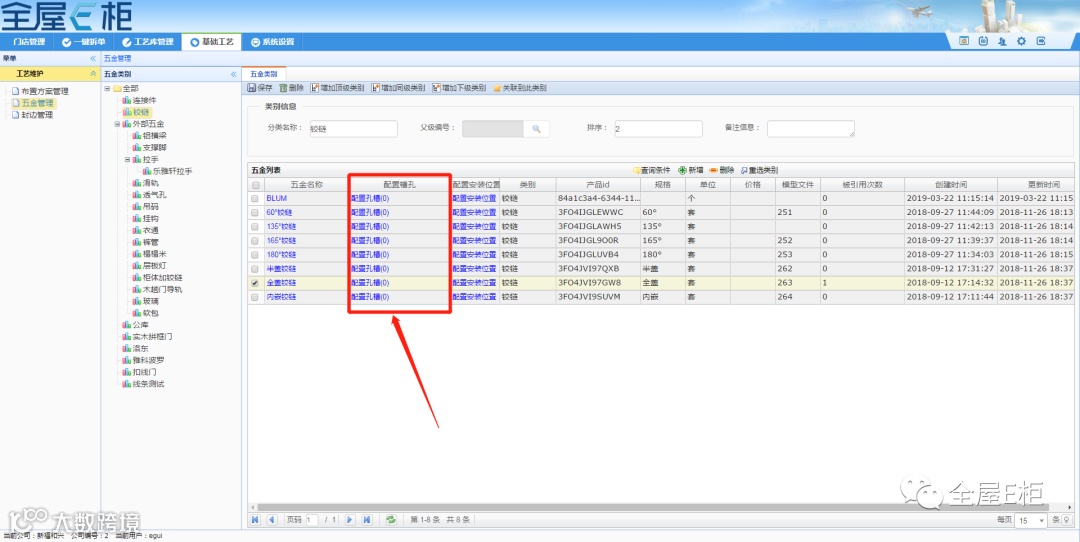

1.2 如需配置孔槽，则选择对应五金后的“配置孔槽”

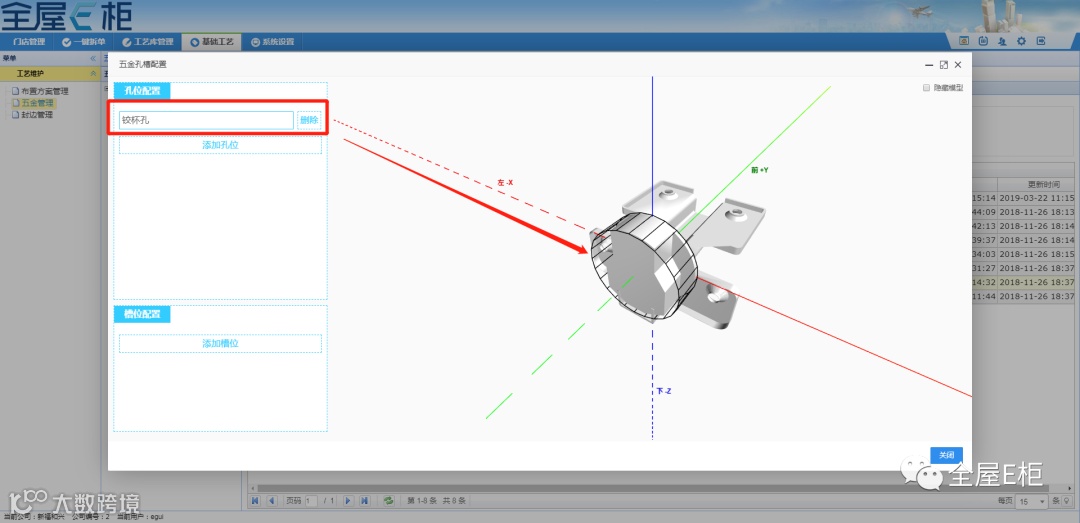

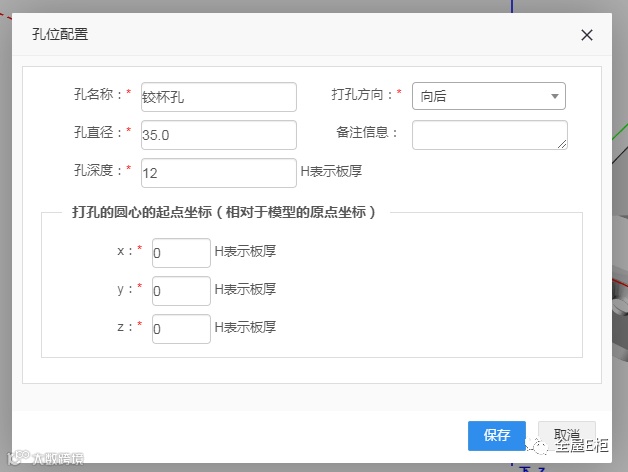

1.3 可以定义孔槽的参数，孔径、孔深、位置等参数

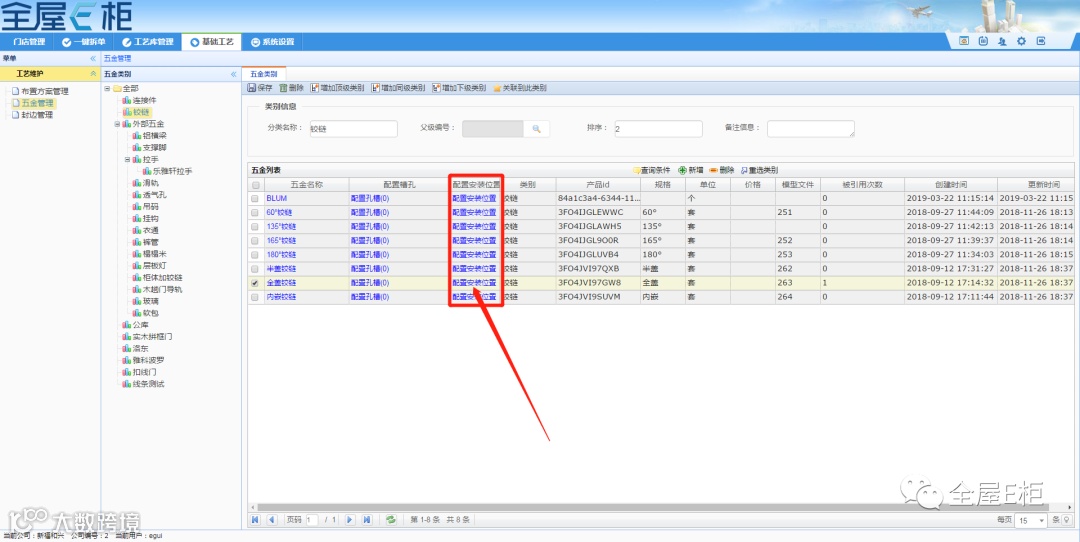

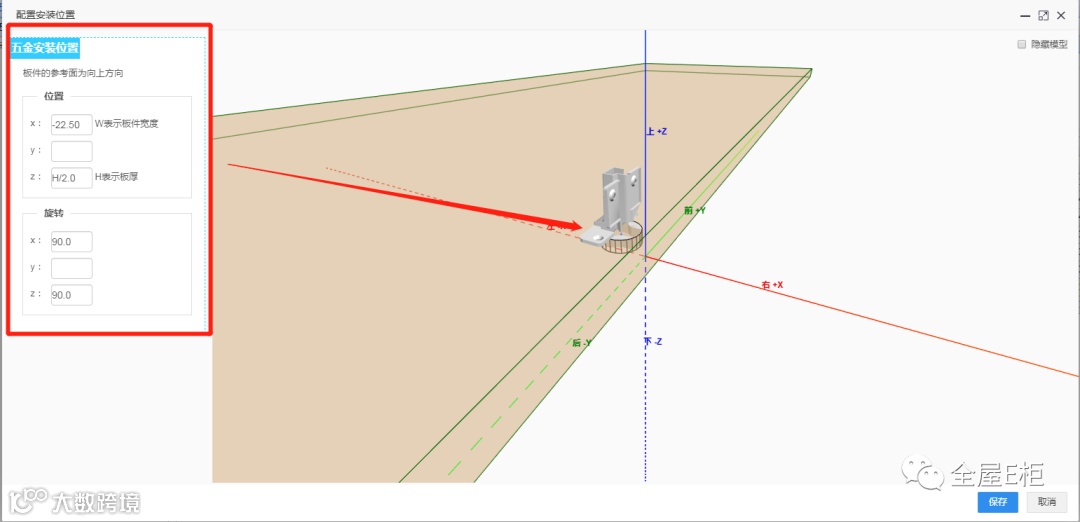

1.4 因铰链在酷家乐中是虚拟件，在酷家乐中没有坐标，所以在智能云拆出平台中，要设置铰链的配置安装位置，如距边值等



---

2.设置铰链的布置方案（排布规则）

2.1 在“基础工艺”-“布置方案管理”中分别建立“上开门”、“下开门”、“左开门”、“右开门”的开门类别；

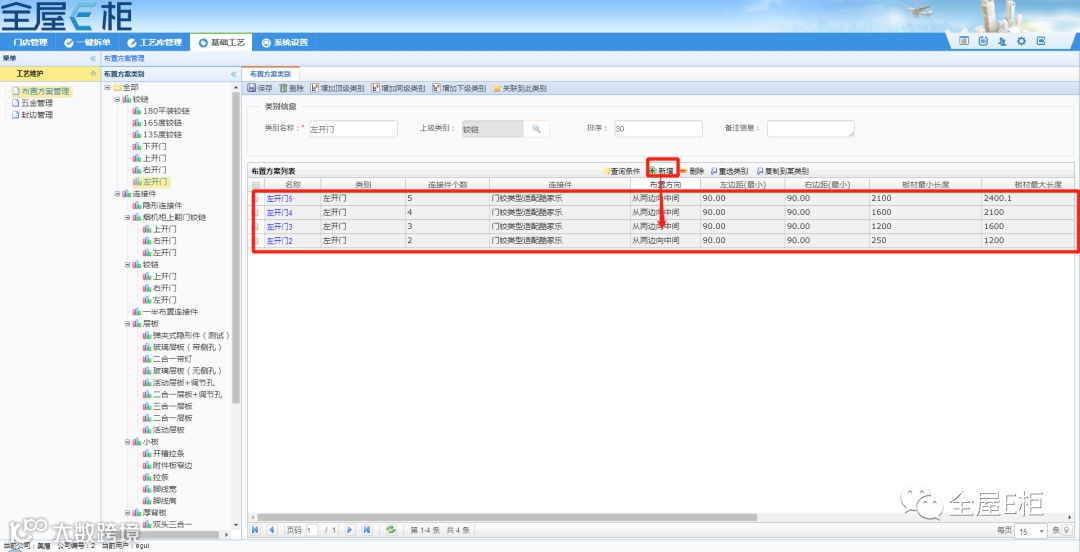

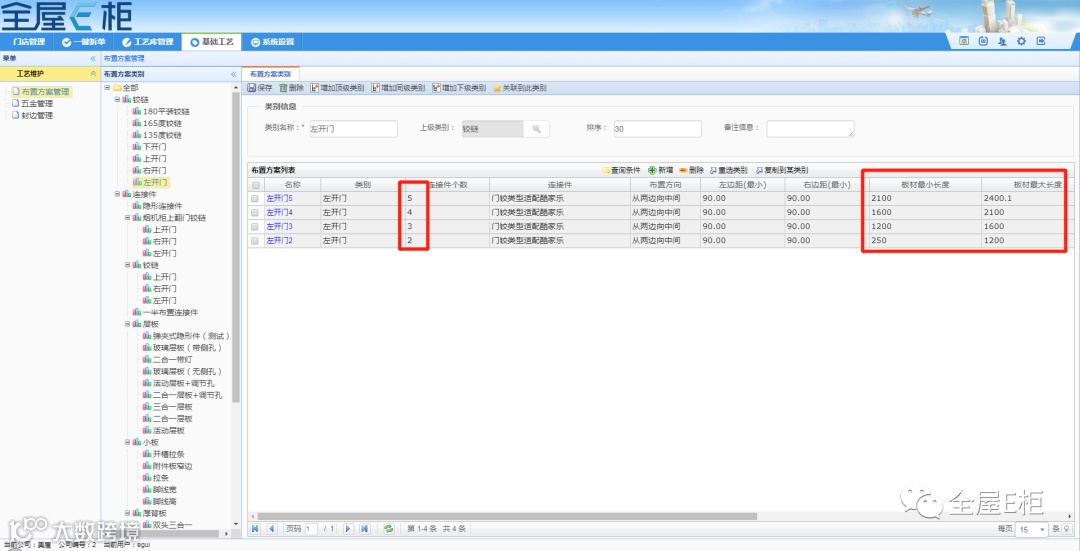

2.2 设置不同开门方向的布置方案，根据需求（尺寸范围、边距等）在对应开门方向的类别下“新增”布置方案；



2.3 根据需求建立不同尺寸范围不同数量的布置方案



2.4 选择正确的开门方向

重点注意：

①是否门铰方案应选择为“门板门铰方案”

②开门方向应对应当前所选择的分类

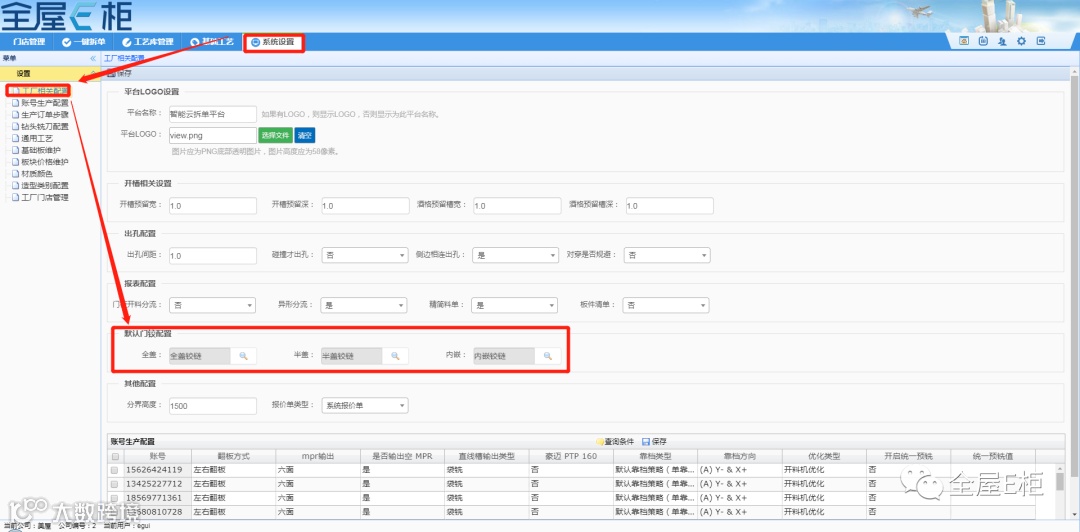

3.默认门铰配置

设置默认情况下，门板全盖、半盖、内嵌各掩盖方式对应配置的铰链类型，即已配置的铰链基础五金；



4.门板录入工艺库

门板录入工艺库并配置上下左右开门方向的布置方案

4.1 添加到部件工艺库

分两种情况，有企业账号可直接下载上传json，如无企业账号或希望重还原三维中添加到部件工艺库，则可在三维中右键模型，选择添加到部件工艺库；

4.1.1 如有酷家乐企业账户

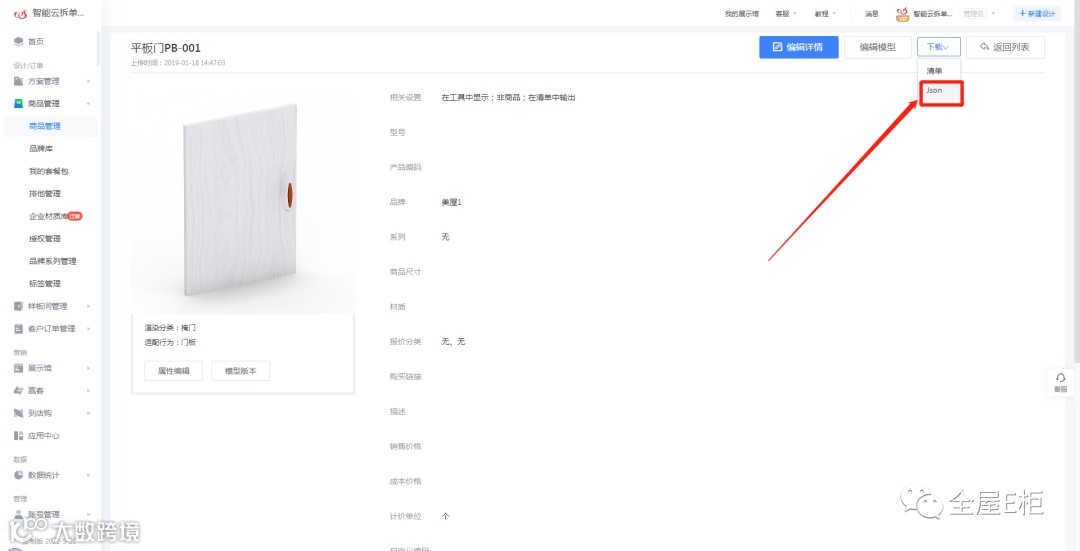

则可以在酷家乐商家后台中，打开门的商品详情页面，直接下载json；

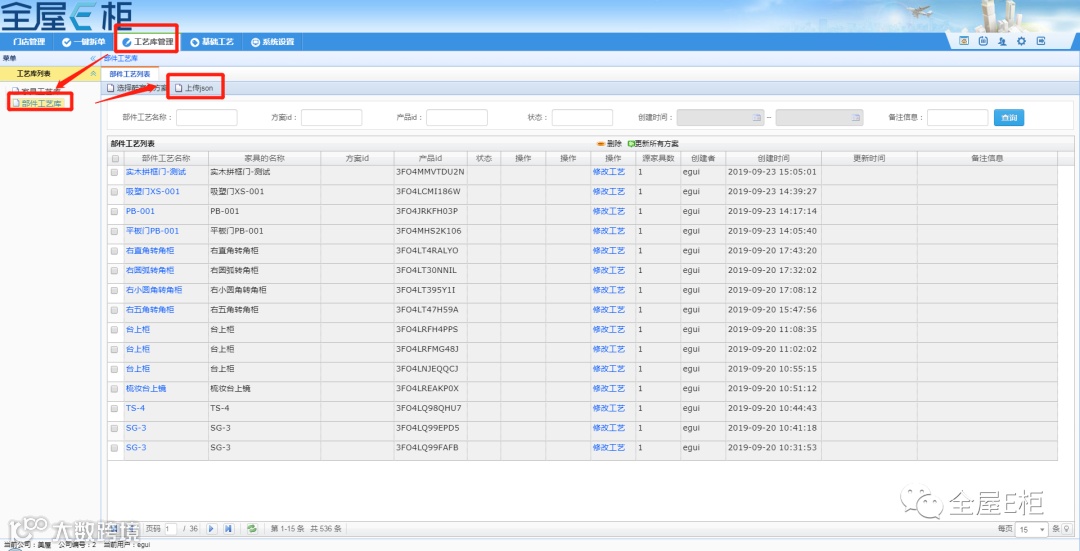

下载后打开智能云拆单平台:ds.wongshek.cn,打开“工艺库管理”，在“部件工艺库”中选择“上传json”，即可录入部件工艺库；



4.1.2 如无企业账号或希望重还原三维中添加到部件工艺库

在智能云拆单平台中进入对应方案的“修改工艺”，还原模型

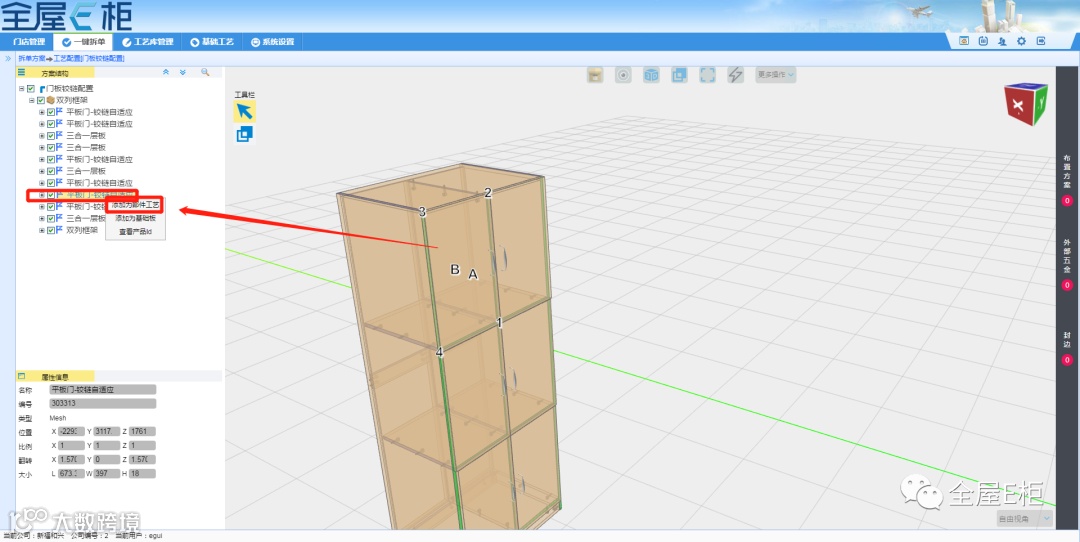

在左侧栏中选择一个门板模型，右键单击，选择“添加为部件工艺”

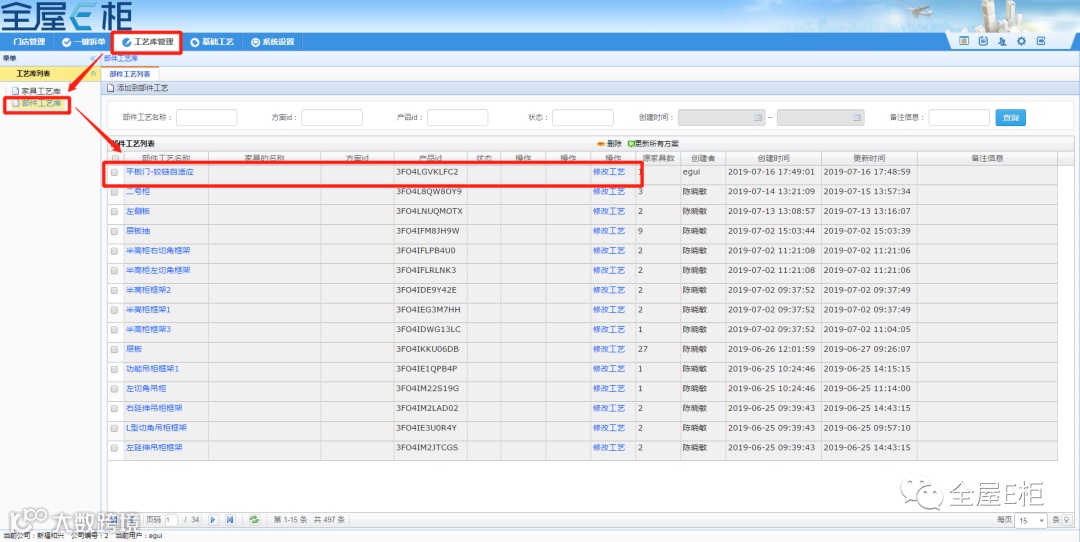

“工艺库管理”下的“部件工艺库”，选择对应模型参数的“修改工艺”，进行封边机铰链等工艺配置

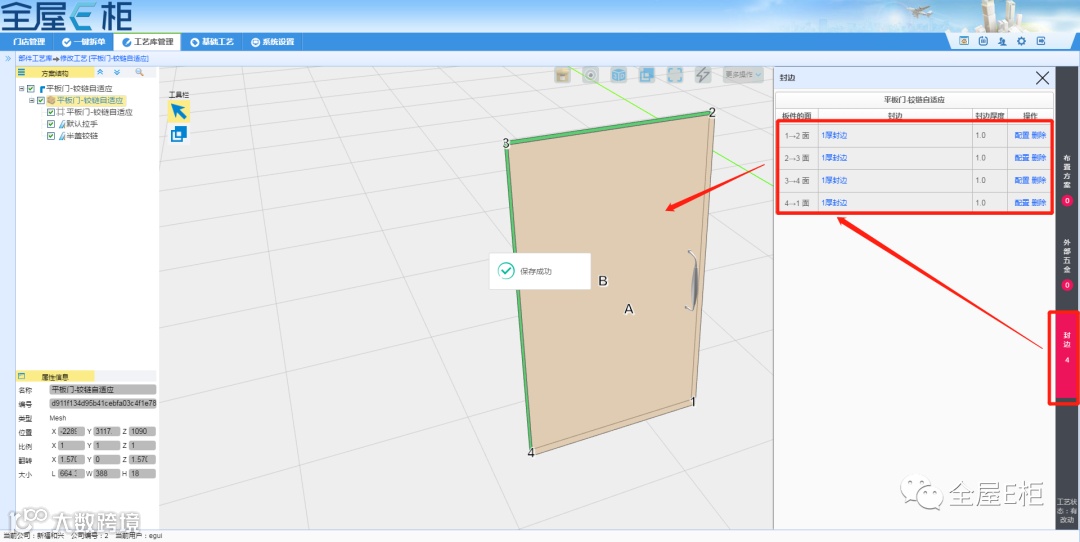

4.2 配置门板封边

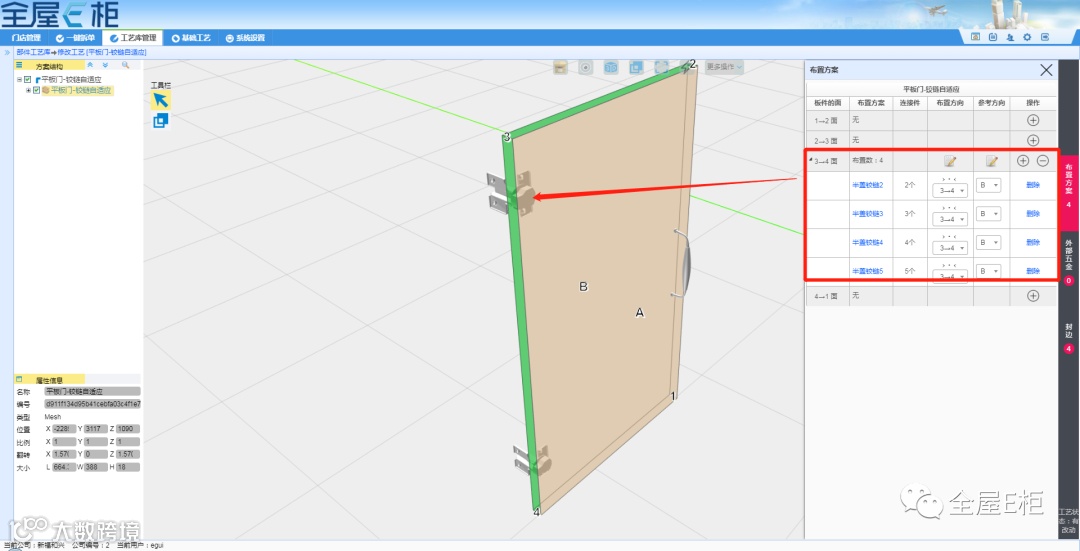

4.3 配置铰链布置方案

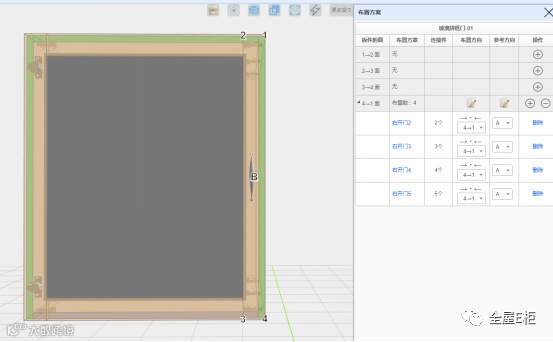

在部件工艺或家具工艺中，根据不同的开门方向选择不同的布置方案

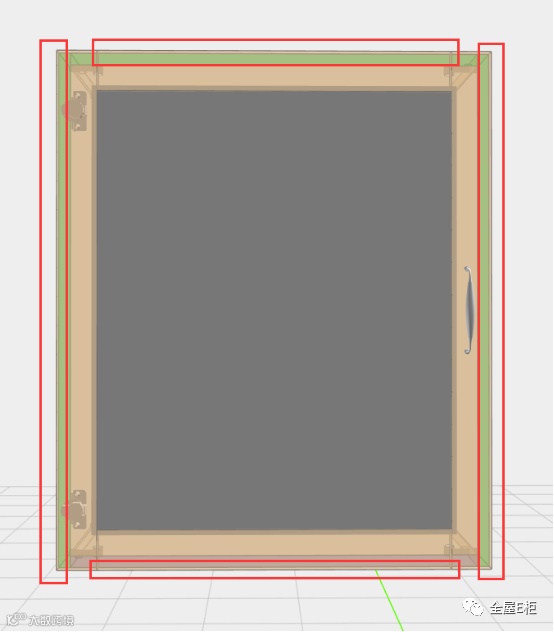

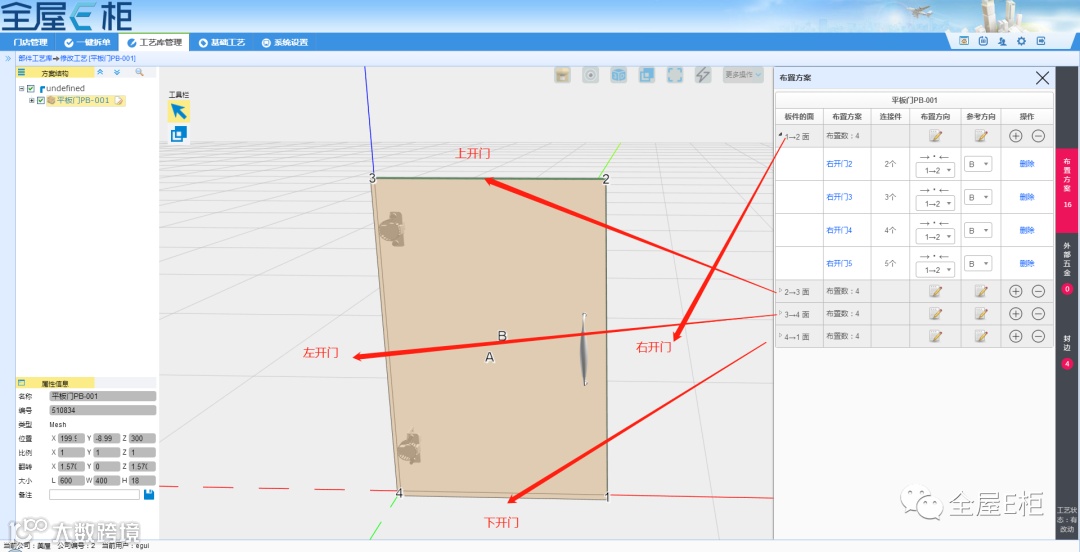

对应上下左右四条边分别设置对应开门方向的布置方案（部件工艺库或家具工艺中，需对四条边都配上铰链布置方案，但如果在还原时只针对某个门板某个开门方向，可只设置对应开门方向的边配即可）；

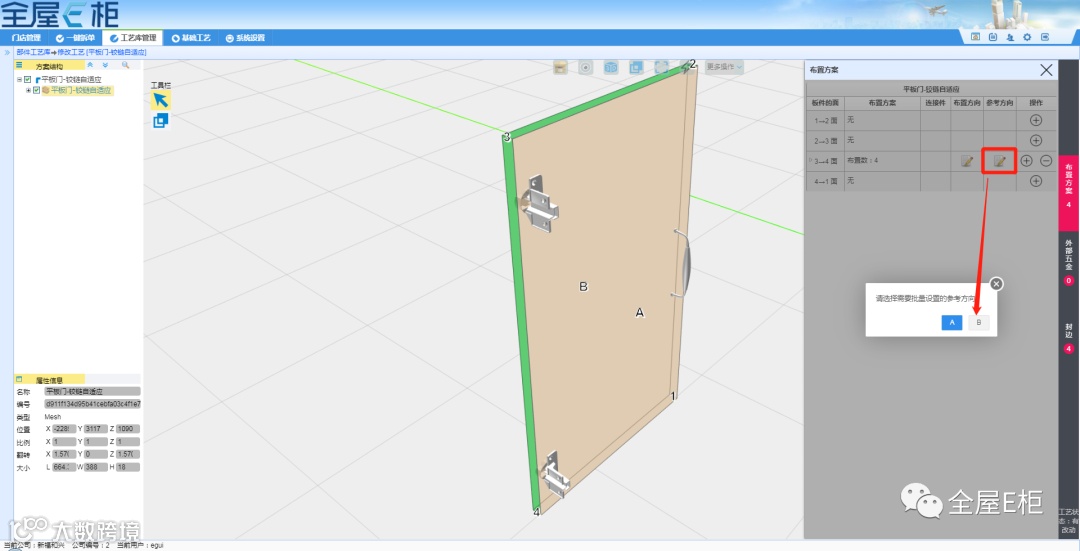

5、调整铰链的参考方向



6.适配拆单检查

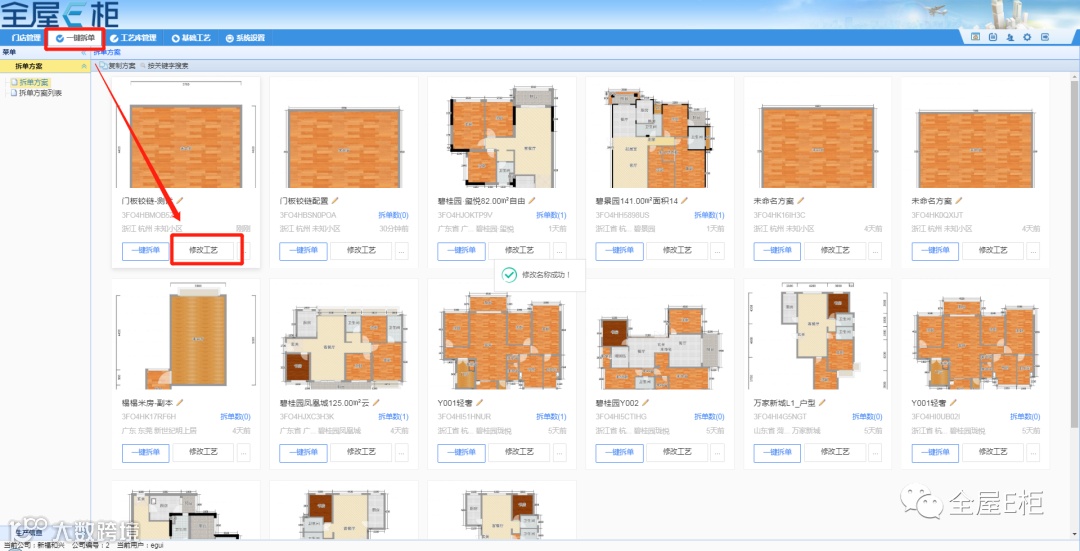

6.1 前端重新做一个方案或复制一个方案后，进入“修改工艺”检查，

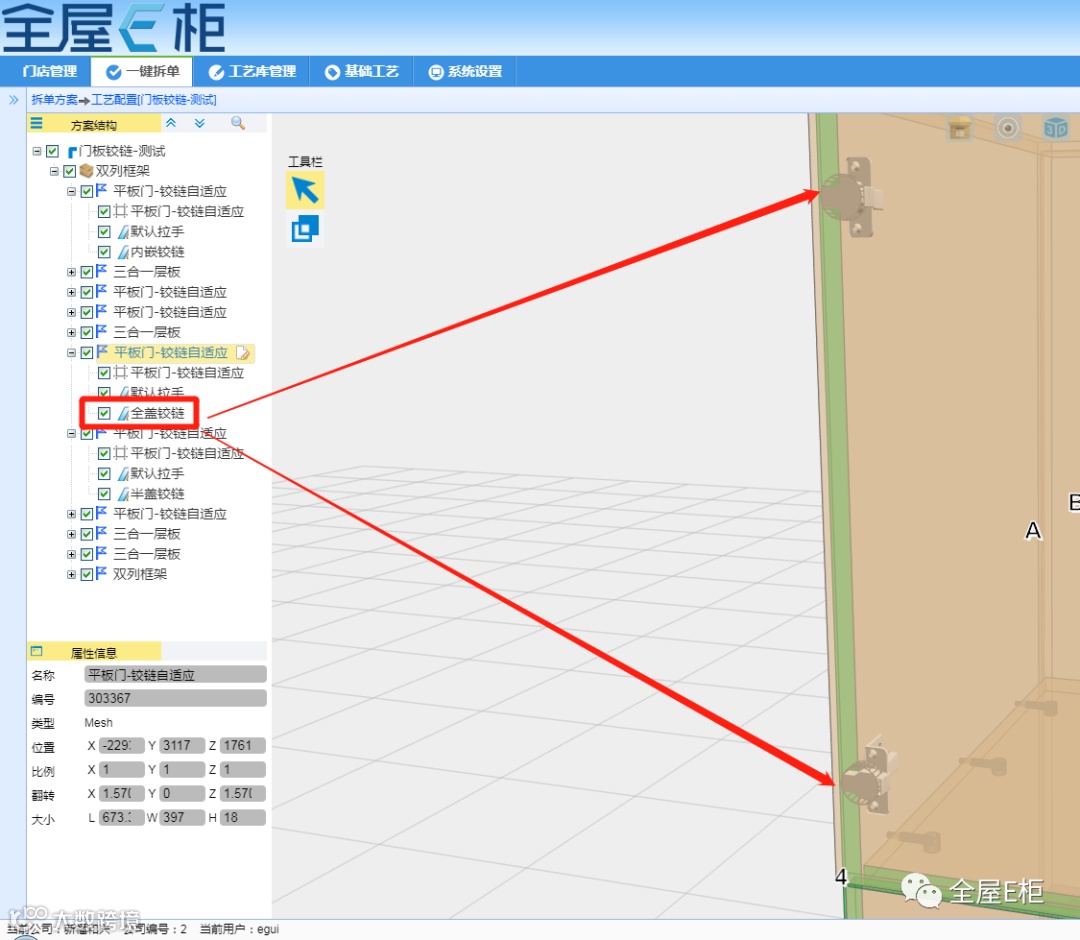

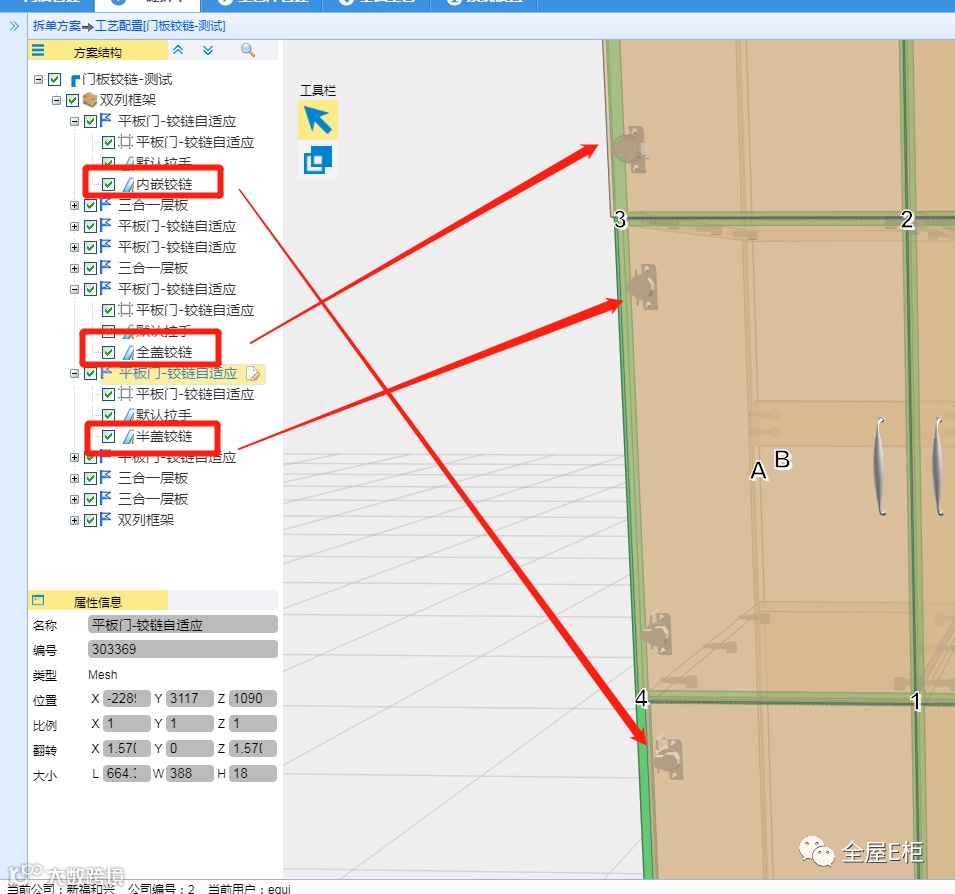

6.2 可以看到铰链已自动适配开门方向及铰链类型



而且可以看到，刚刚在全盖铰链添加的孔，在这里也会还原出来

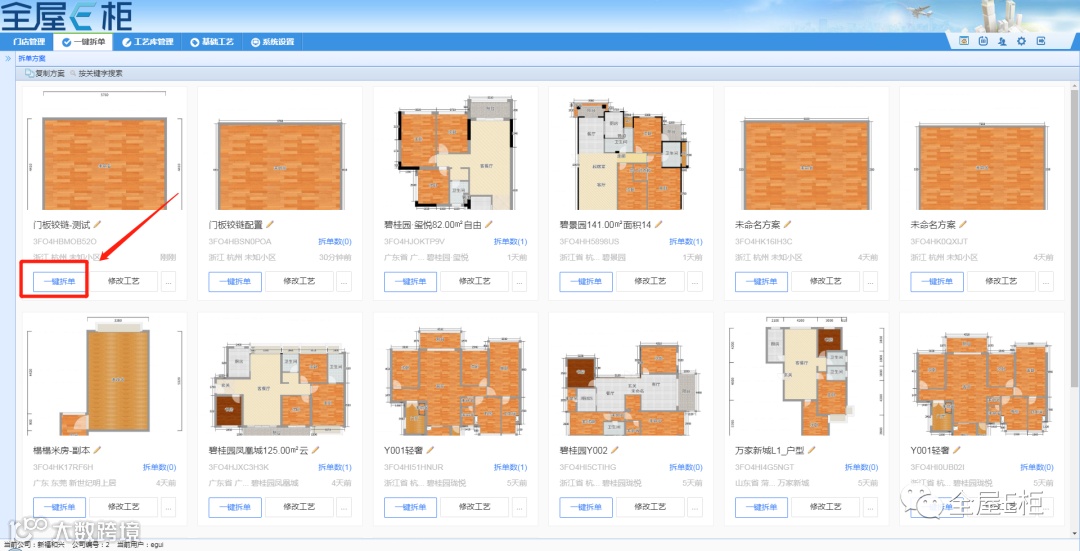

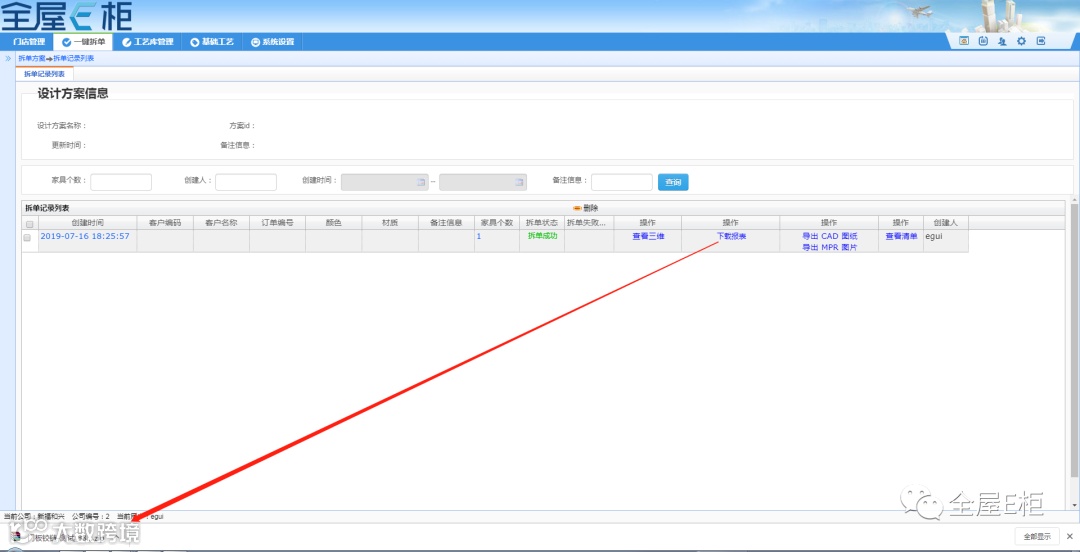

6.3 最后拆单检查并下载报表

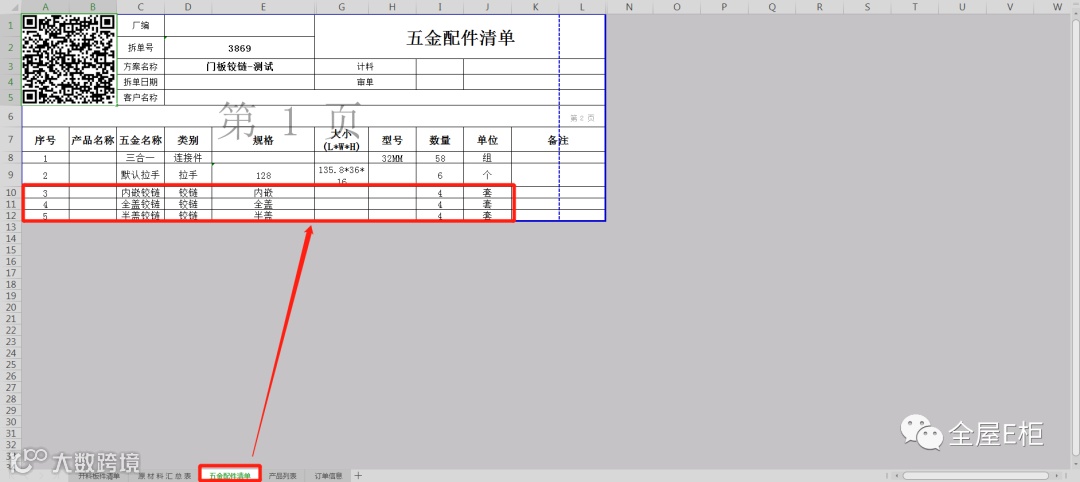

在清单中查看铰链类型数量



因在只全盖铰链中添加孔，所以开到两块有孔的门板

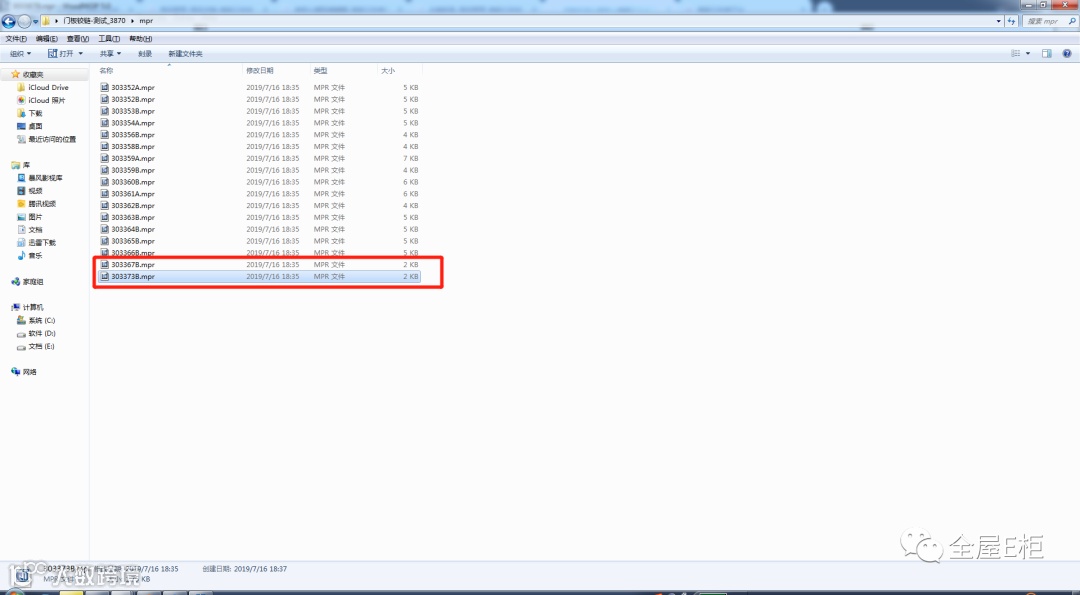

找到对板件的mpr文件查看



打开查看对应孔位数据
