导读：除铰链外，连接件原点按板侧边居中为原点的话，可以默认相对0,0,0坐标即可。
除铰链外，连接件原点按板侧边居中为原点的话，可以默认相对0,0,0坐标即可。对接酷家乐的3d模型则获取酷家乐的模型坐标，此项设置也可忽略。

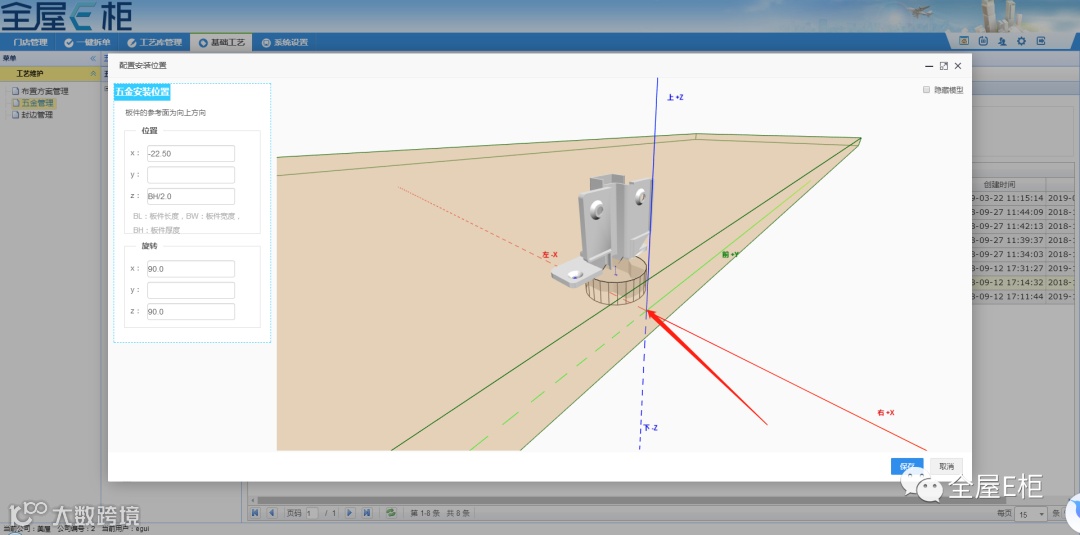

设置完五金孔槽等信息后，可以指定五金相对于板件的位置，使其可以更合理地安装。


一、原点关系

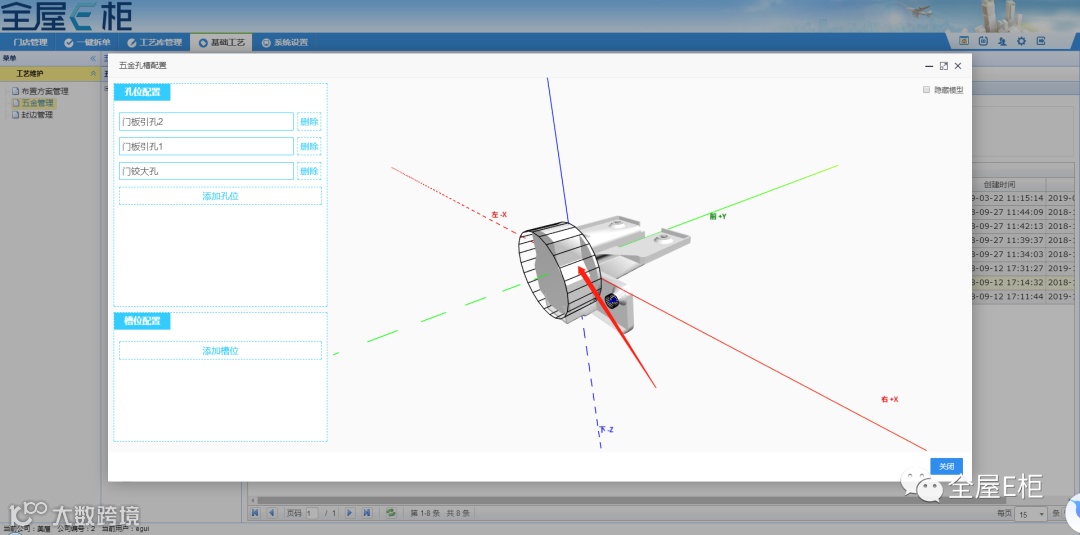

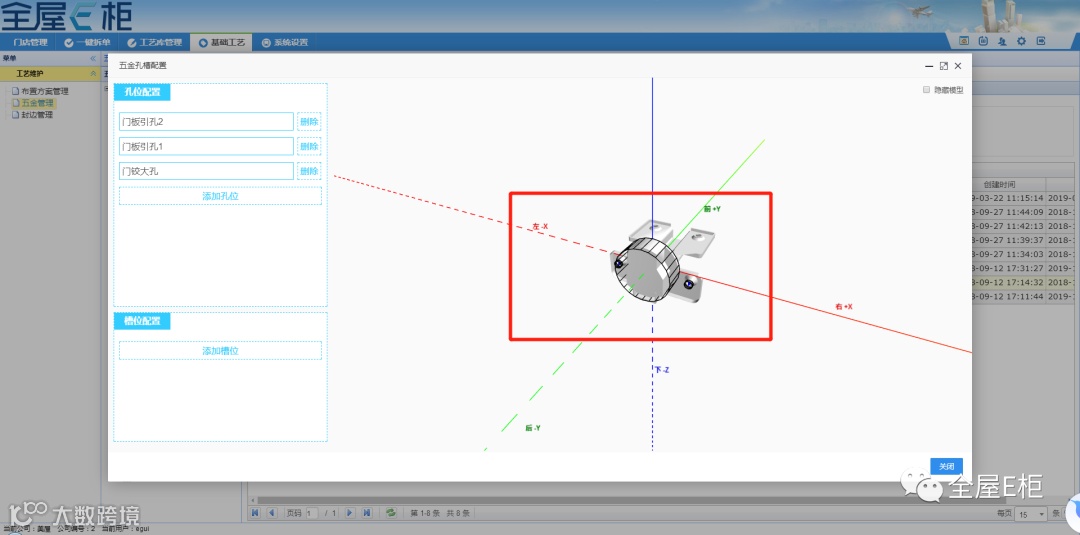

1.五金原点

在配置五金的孔槽时，定义五金的坐标原点。



2.模拟板件原点


虚拟的板件原点为板件的侧边居中位置，设置五金安装位置时以此为参照。

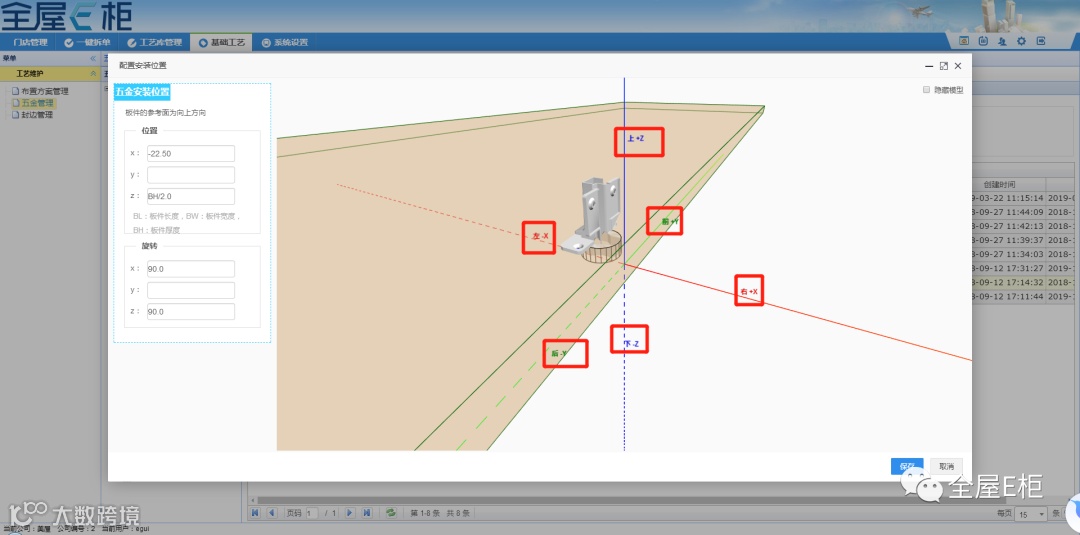

二、参考方向



板件的参考面为向上方向，上方位板件的A正面。板件的AB面取决于酷家乐模型拉伸方向。


三、位置

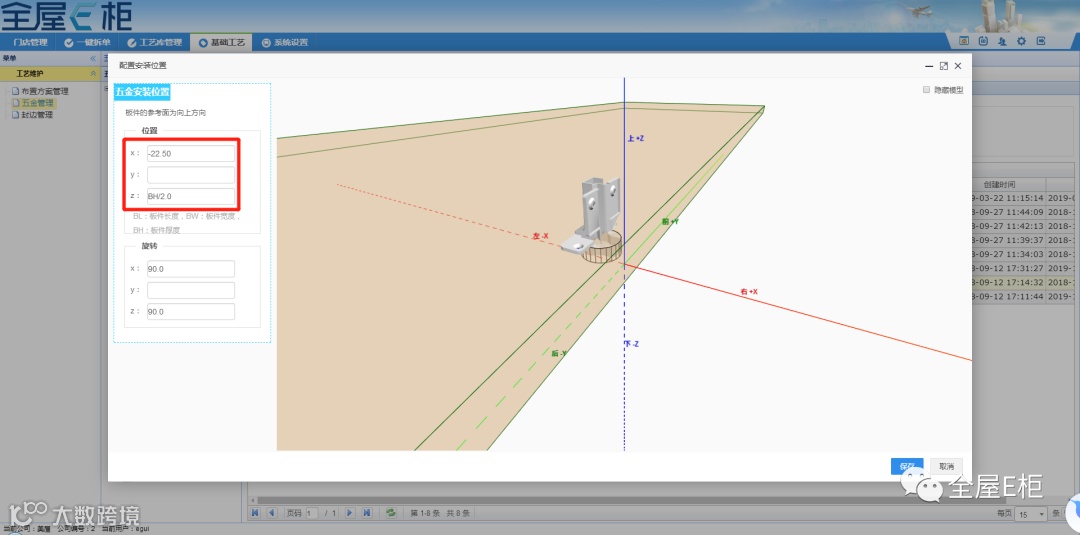

坐标XYZ：五金相对于板件原点的XYZ坐标位置。

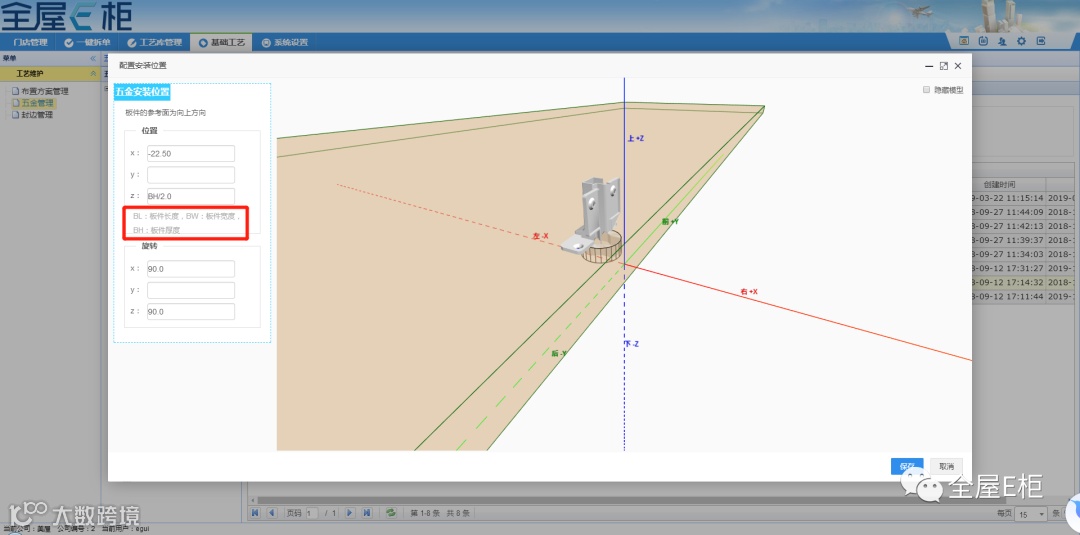

引用参数BL：板件长度，BW：板件宽度，BH：板件厚度

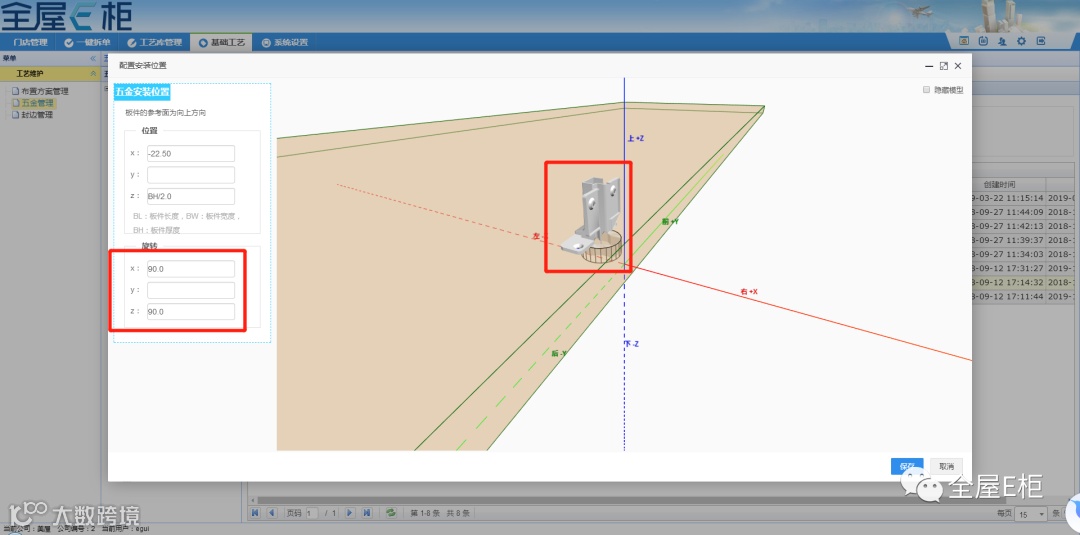

四、旋转


原模型方向可以通过旋转来实现。




五金管理（安装位置）演示视频
