导读：酷家乐绘制户型及设计时，尽可能靠近画布中心，那么坐标就会靠近原点，拆单平台还原时也会靠近画布中心。

问题：审核工艺界面中没有显示模型。

排查：

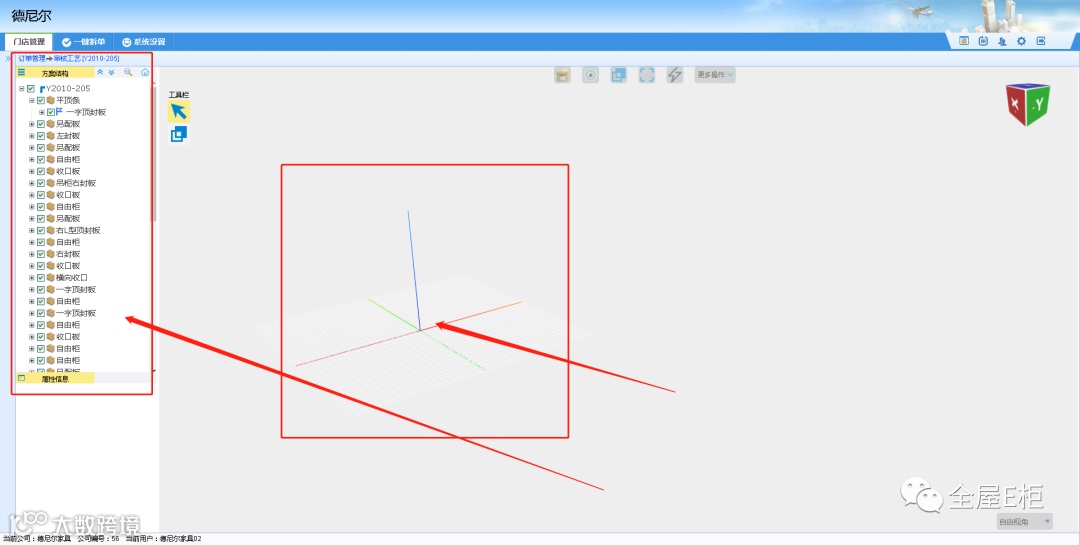

1.审核工艺界面左侧有模型树，即酷家乐方案中是有参数化模型，并且拆单平台有读取识别还原；

2.拆单平台是根据酷家乐的json来还原设计方案，包括尺寸、坐标等。所以在拆单平台的审核工艺界面中心没有显示模型，大致原因是方案中的模型原本距离坐标系原点较远，应检查酷家乐设计方案；

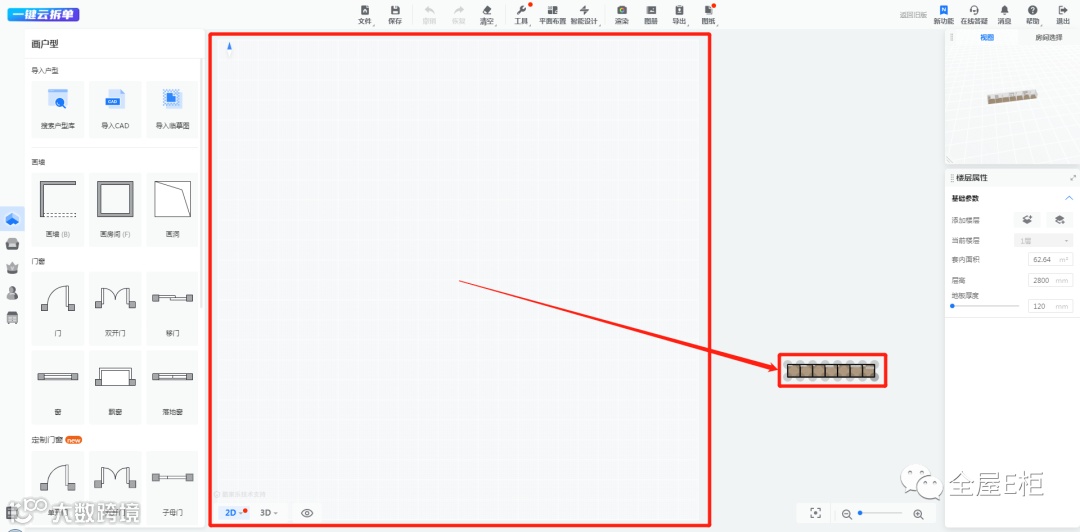

3.酷家乐设计方案中，户型绘制及定制家具在网格画布之外，并且远离画布中心，也就是坐标远离原点，拆单平台还原也不会在画面中心。

解决方案：

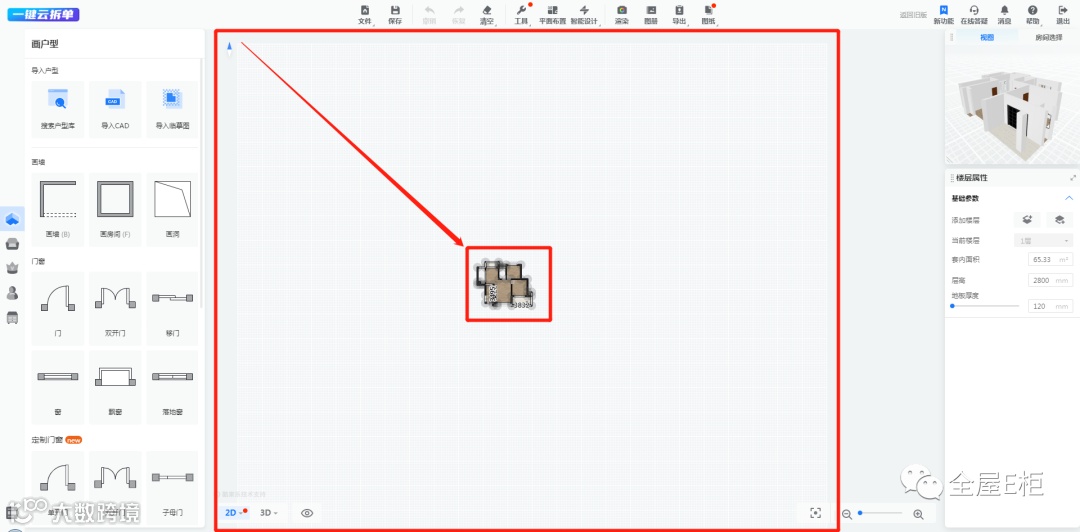

1.在酷家乐绘制户型及设计时，尽可能靠近画布中心，那么坐标就会靠近原点，拆单平台还原时也会靠近画布中心；

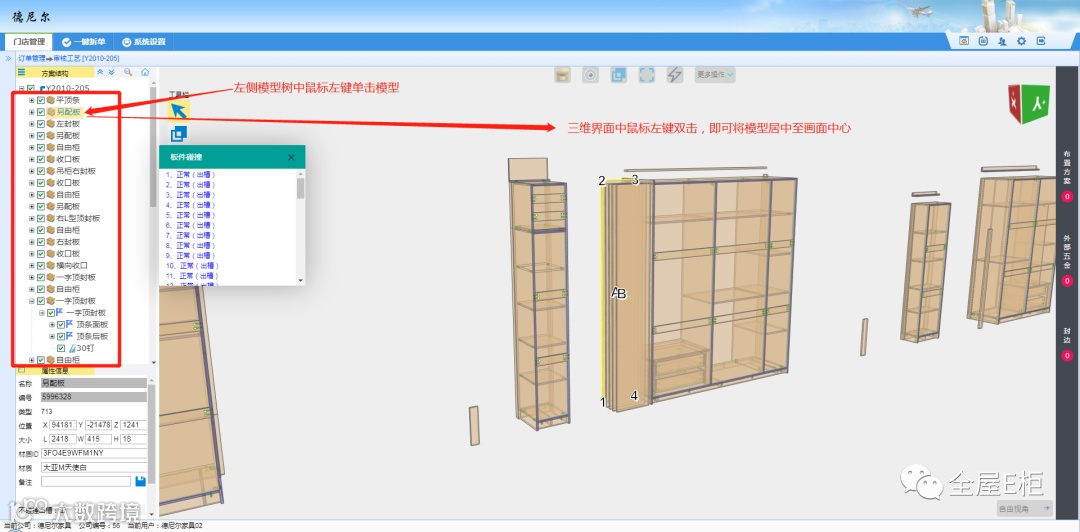

2.如果确实已经画完了且到拆单平台的审核工艺界面需要审核检查，在审核工艺界面左侧模型树，随意鼠标左键单击一个模型，然后在三维界面中鼠标左键双击，即可将模型居中只画面中心。
