一、对接酷家乐拆单原理

1.酷家乐模型层级要求

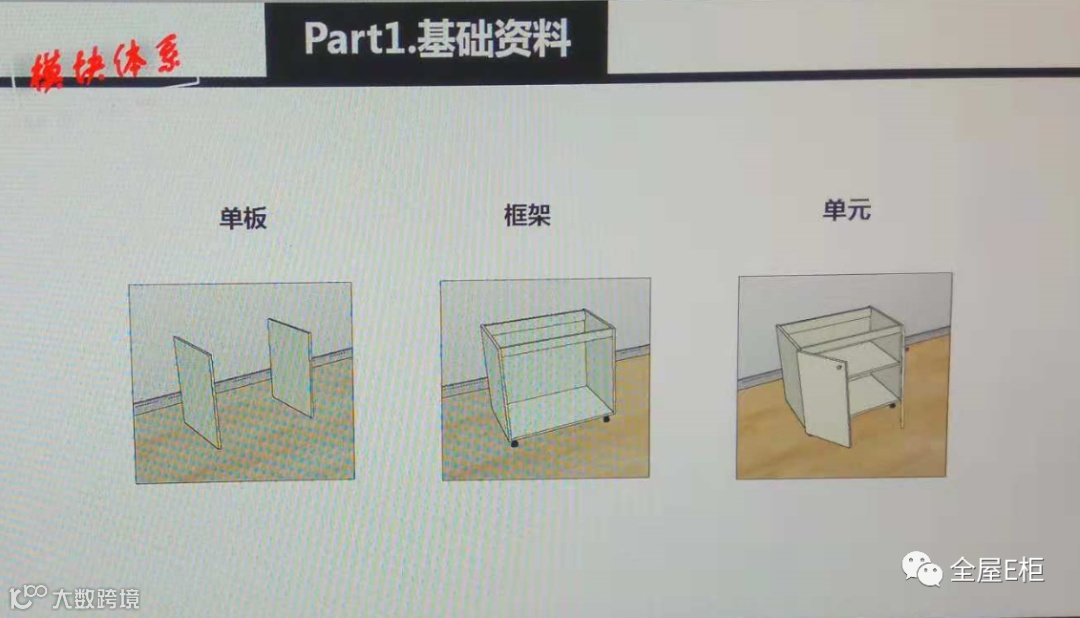

1.1三个层级关系

第一层级：不同子模型部件组成新的家具单元；

第二层级：框架、抽屉、层板、门板等子模型部件；

第三层级：单个基础板件，如左侧板、右侧板等。

1.2区别

1.2.1酷家乐的模型优先满足三个层级关系的要求（第一层级：家具；第二层级：子模型部件；第三层级：板件），前端可用子模型部件快速搭建模块体系，拆单平台也可只对子模型部件录入工艺，后期即可实现快速一键拆单；

1.2.2如果模型不满足三个层级关系，即家具单元为板件直接搭建，后面添加的层板等子模型与柜体板件在同一层级，则需要对每个新建的家具单元在“建模方案列表”中录入工艺，且结构与内部板件数量相对固定，才可实现一键拆单，否则后面添加的层板等子模型部件拆不出工艺。

2.拆单内部原理

2.1一键拆单基本流程

前端酷家乐设计完方案后，提交到智能云拆单平台进行拆单，拆单完成后生成生产所需的加工文件。

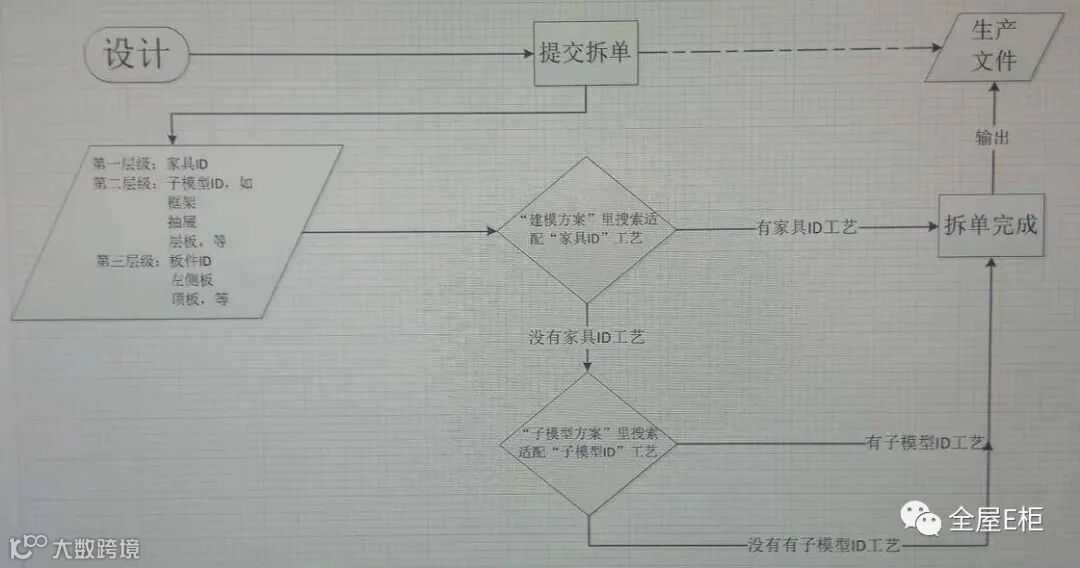

2.2拆单内部流程

内部运行拆单时，获取所提交方案中的定制家具数据，自动在“工艺配置”中搜索适配工艺规则。

根据三个层级关系（第一层级：家具；第二层级：子模型部件；第三层级：板件）

2.2.1优先在“建模方案列表”中搜索适配家具ID的工艺,如果对应的家具ID在“建模方案列表”中已录入工艺，则拆单完成，不会再搜索适配“子模型方案列表”，生成生产文件；

2.2.2如果“建模方案列表”中没有录入对应家具ID的工艺，则转为搜索适配“子模型方案列表”中子模型ID的工艺，如果“子模型方案列表”中已录入对应子模型ID的工艺，则拆单完成，生产生产文件；

2.2.3如果“建模方案列表”及“子模型方案列表”中都没有搜索到对应ID的工艺，则拆单完成，生成没有工艺数据的生产文件。

3.总结

要实现自动适配工艺，有两种途径：以第一层模型整体添加到“家具工艺库”录入工艺，或把第二层的部件添加到“部件工艺库”录入工艺。

3.1以第一层模型整体添加到“家具工艺库”录入工艺，针对整个柜体所有板件的工艺录入，快捷，但不灵活，如前端再调入其他部件，则可能适配不上工艺；

3.2第二层的部件添加到“部件工艺库”录入工艺，使用部件自由组合也可以自动适配工艺实现一键拆单；

所以建议先梳理模型，把模型划分为不同的部件，录入到拆单平台的“部件工艺库”。

二、模型录入拆单平台添加工艺

1.获取模型json

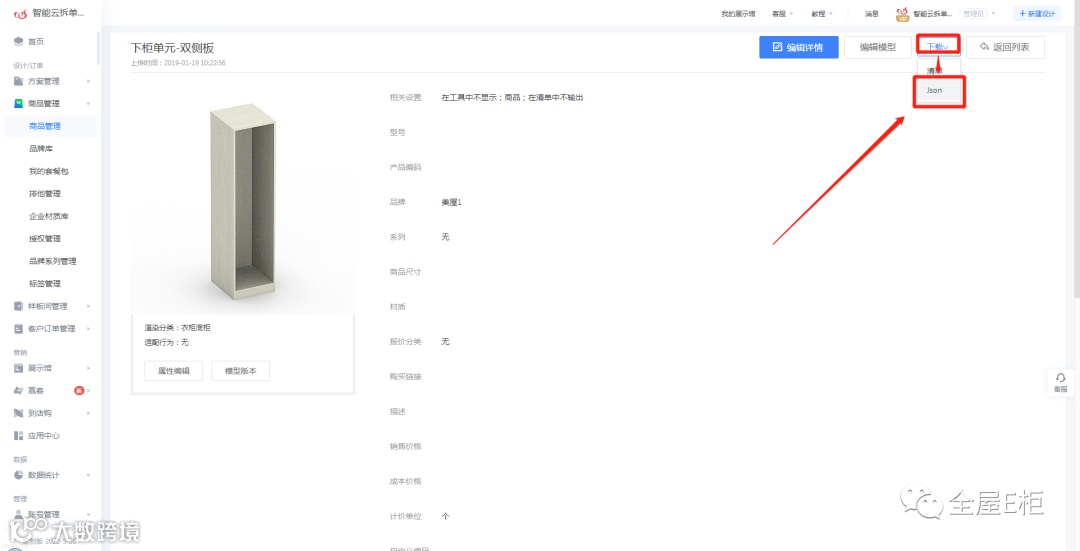

在酷家乐商家后台，打开对应需要录入工艺的模型的商品详情页面，在右上方的“下载”下拉菜单中，点击“json”；

2.录入拆单平台工艺库

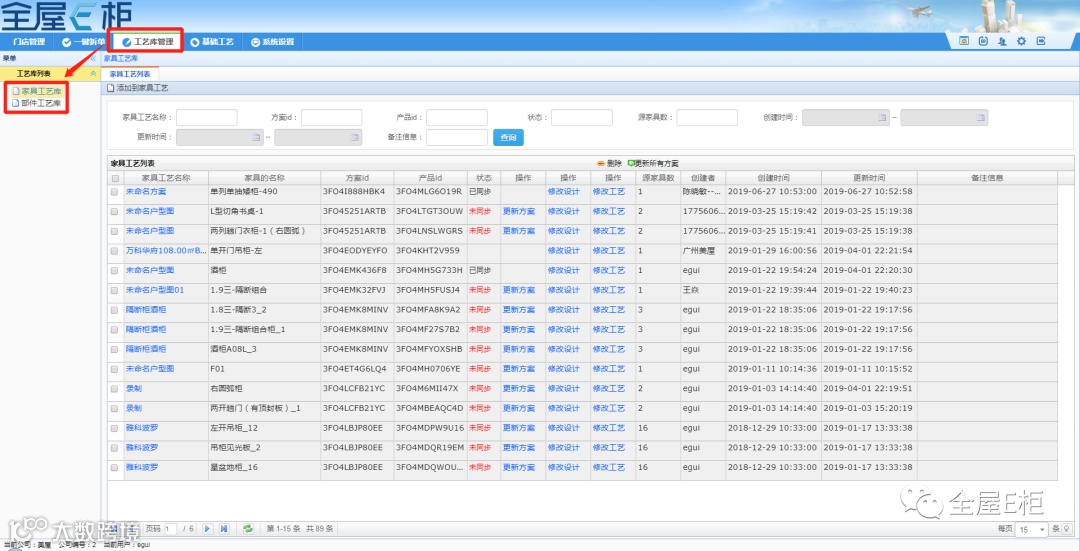

“工艺库管理”下区分有“家具工艺库”或“部件工艺库”，根据需求,把json添加到“家具工艺库”或“部件工艺库”

2.1部件工艺库

2.2.1上传json

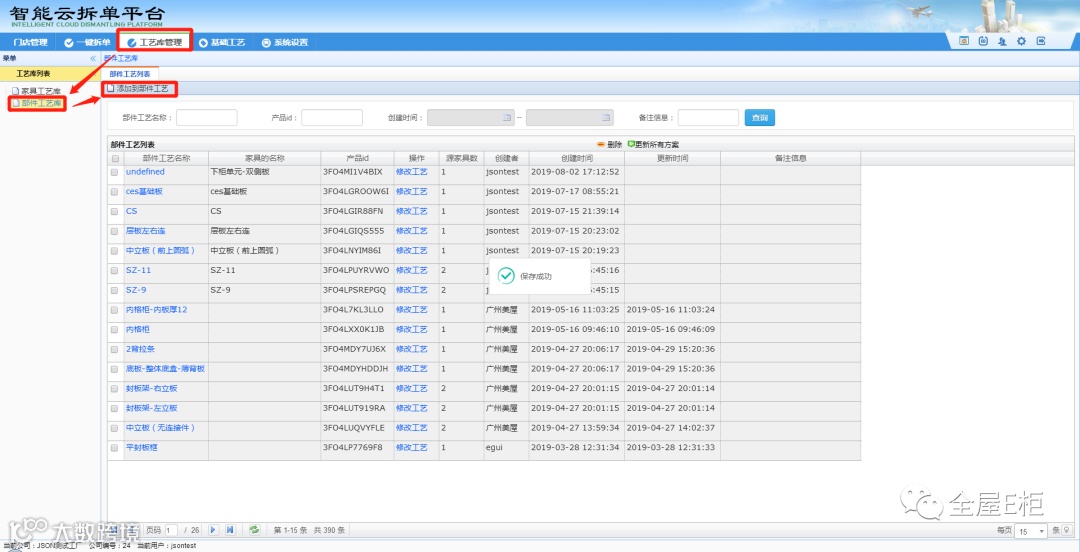

“工艺库管理”选择“部件工艺库”，点击“添加到部件工艺”，选择已下载的模型json；

2.2.2“修改工艺”或“查看三维”中添加

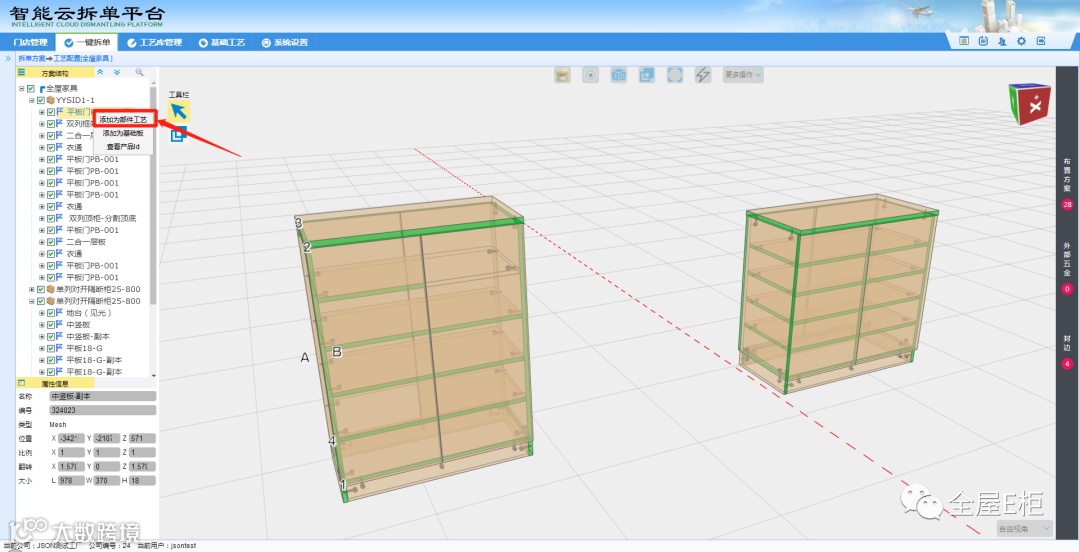

在“修改工艺”或“查看三维”中，左侧模型树选择需要添加到部件库的模型，右键单击，选择“添加为部件工艺”。这里添加显示的模型到工艺库，如模型有隐藏条件，最好如上述1.2.1从商家后台的商品详情界面下载json，再上传到拆单平台的工艺库；

3.工艺配置

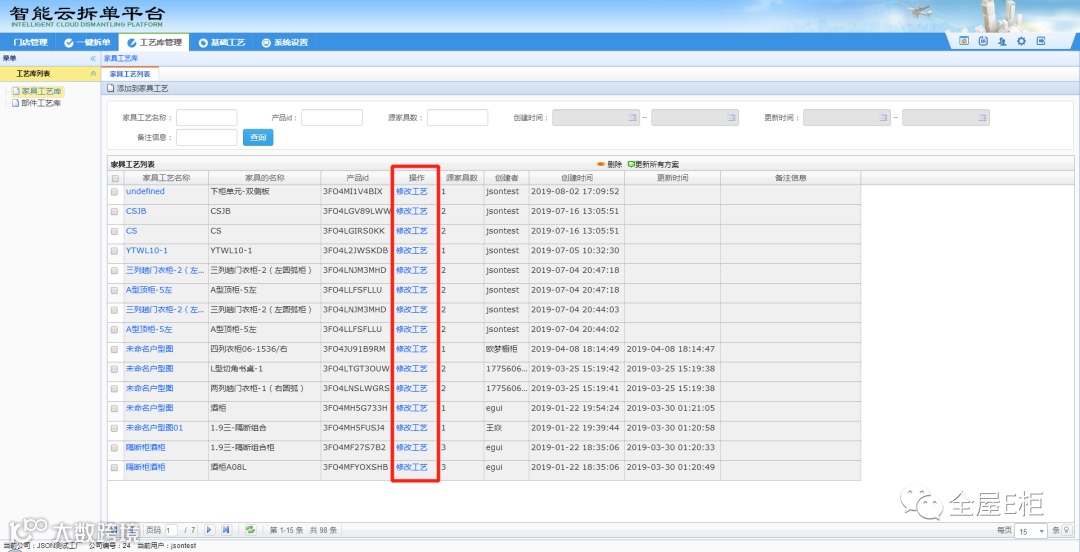

“家具工艺库”与“部件工艺库”中，都有“配置工艺”，界面及操作一样。点击对应的模型的“配置工艺”，即可显示三维结构及配置其工艺规则。

在进行“一键拆单”时，就会根据这里配置的工艺进行拆单，输出清单及加工文件。



3.5注意事项

配置工艺后，对应的模型在酷家乐编辑器中，不可再对板件顺序进行调整，因为每个板件在模型下会有个序列号，如果配置工艺后再对板件顺序进行调整，或者增加板件，则会因序号对不上造成没有拆出工艺或错误。

但子模型在酷家乐前端设计中，在组件模式下作为组件可以正常添加。
