工具箱-酒格生成 | 前端设计

【面向用户】

所有用户

【功能背景】

在设计酒柜时，如需添加酒格只能通过组件内的成品酒格拖入，但内空尺寸未计算好的话就会出现缝隙，需要更改柜体宽高或层板间距才能达到理想效果，设计体验差效果不理想；直接更改酒格宽高只能等比拉伸，不符合实际工艺，同时也不美观。

要兼顾酒格匹配内空尺寸以及符合工艺，我们需要一个可适配的酒格。

【功能描述】

可通过生成将酒格置入

适配内空宽度/高度

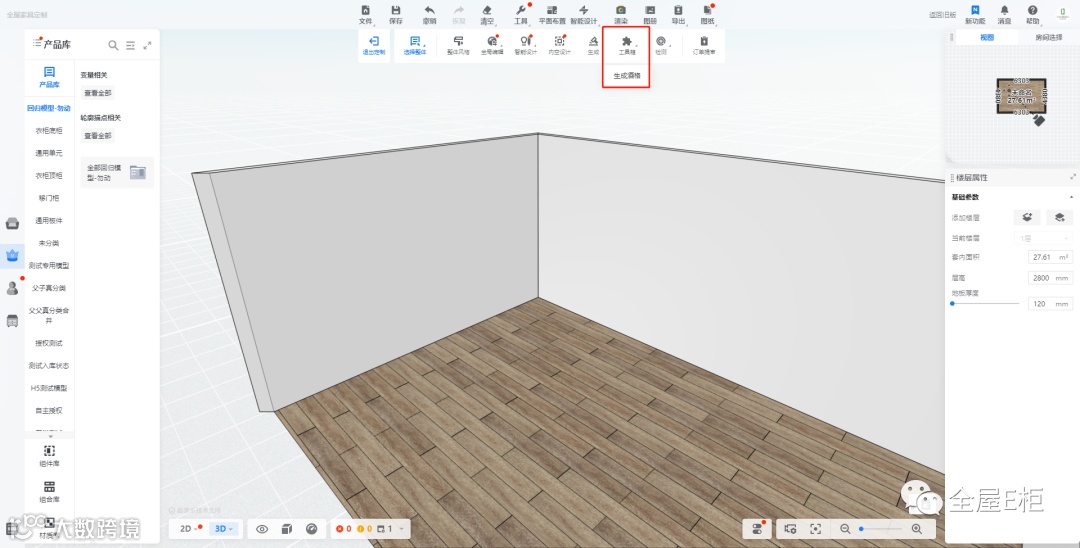

前端工具入口：

【功能操作】

前端工具入口：全屋定制/橱柜定制-顶部定制工具栏-小程序-生成酒格

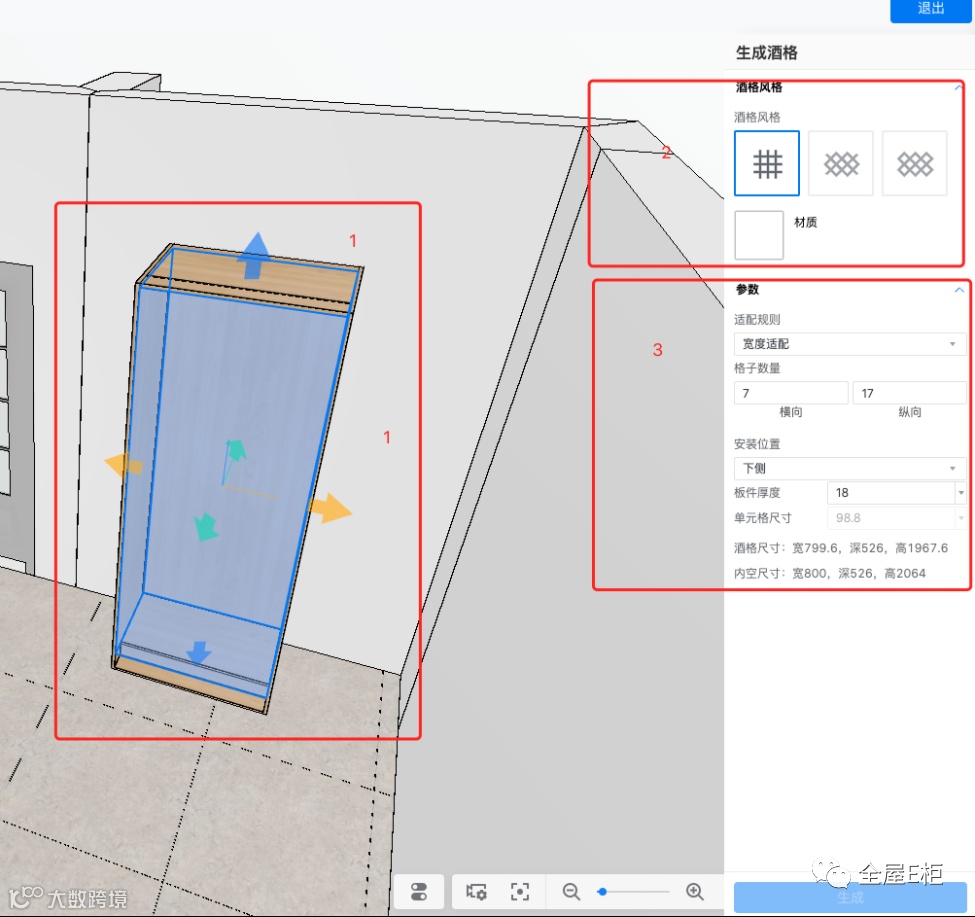

操作步骤：

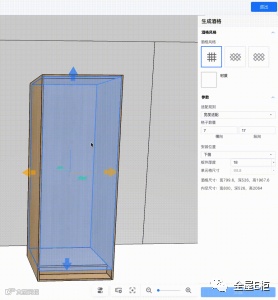

1.选择内空：只能选择当前所处工具线下的模型内空

2.酒格风格：

3.酒格风格选择：分为【井字格】、【半格酒格】、【标准酒格】

4.板件组合样式选择：【酒格风格】选择【半格酒格】与【标准酒格】时，需选择板件组合样式，包括【单向包】、【顺时包】、【逆向包】

5.材质选择

6.参数输入：

7.适配规则：不适配——下面输入的参数决定高和宽；宽度适配——宽度与内空宽度一致，单元格尺寸不可调，高度由单元格尺寸和格子数量决定；高度适配——高度与内空高度一致，单元格尺寸不可调，宽度由单元格尺寸和格子数量决定

8.格子数量：横向、纵向，可以调节格子数量

9.安装位置：决定酒格在内空中的位置，会受适配规则影响

10.单元格尺寸：可以选择单元格的尺寸，但如果适配规则选择了宽度适配和高度适配，则不可调整

11.酒格尺寸、内空尺寸提示：会显示所选内空的尺寸以及酒格尺寸，如果超出内空尺寸，会报错

资料来源 | 酷家乐
